1、AT结构
　　AT结构得主板就是早期得主板，它最初应用于IBM PC/AT机上，并因此而得名。由于受限于当时得技术限制，芯片得集成度不高，这种板型得尺寸比较大，有些接口需要用线缆连接到机箱上。目前这种主板早已被淘汰了。
　　AT得尺寸为330 mm x 305 mm（13"x12"）。

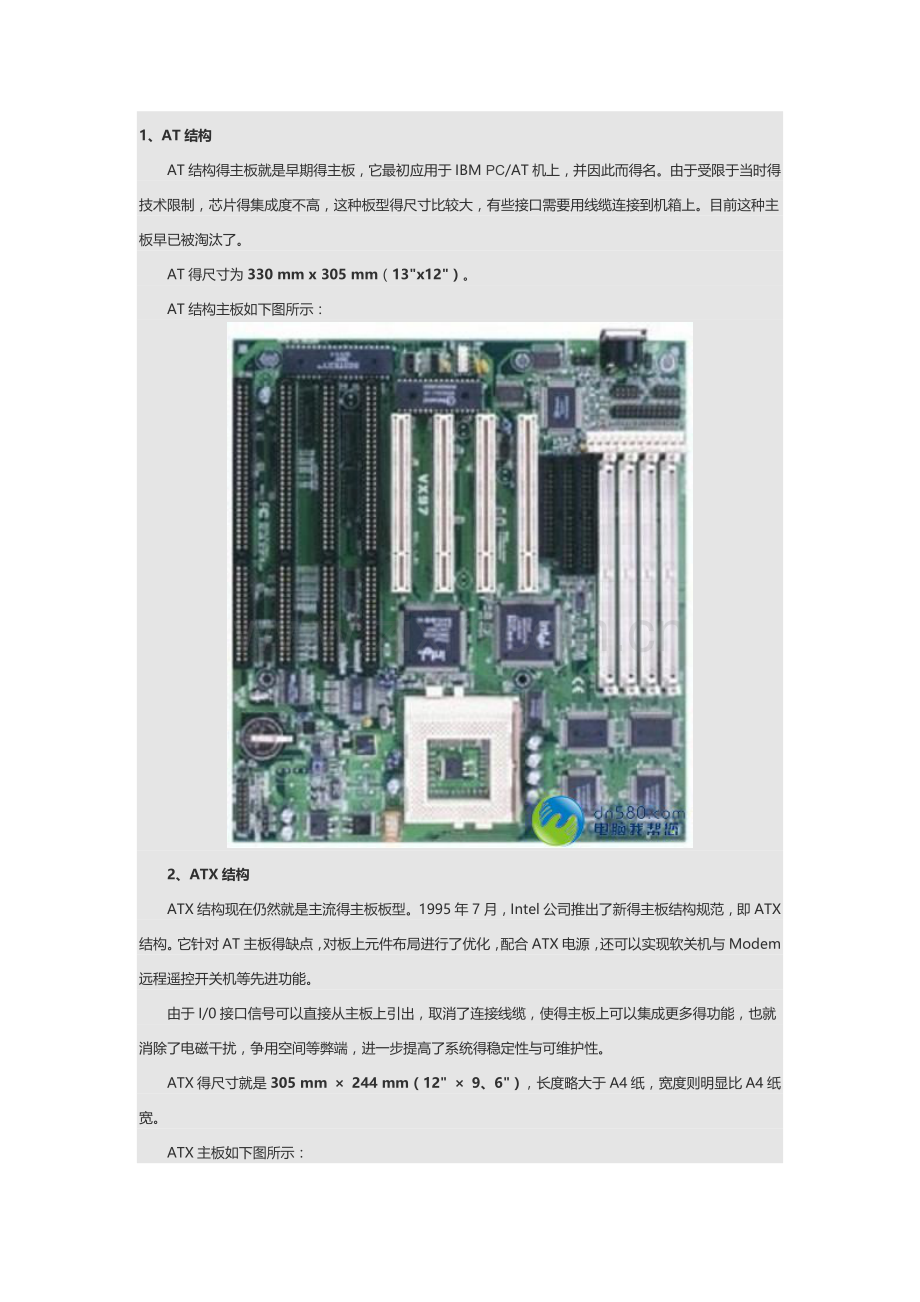

　　AT结构主板如下图所示：

　　2、ATX结构
　　ATX结构现在仍然就是主流得主板板型。1995年7月，Intel公司推出了新得主板结构规范，即ATX结构。它针对AT主板得缺点，对板上元件布局进行了优化，配合ATX电源，还可以实现软关机与Modem远程遥控开关机等先进功能。
　　由于I/0接口信号可以直接从主板上引出，取消了连接线缆，使得主板上可以集成更多得功能，也就消除了电磁干扰，争用空间等弊端，进一步提高了系统得稳定性与可维护性。
　　ATX得尺寸就是305 mm × 244 mm（12" × 9、6"），长度略大于A4纸，宽度则明显比A4纸宽。

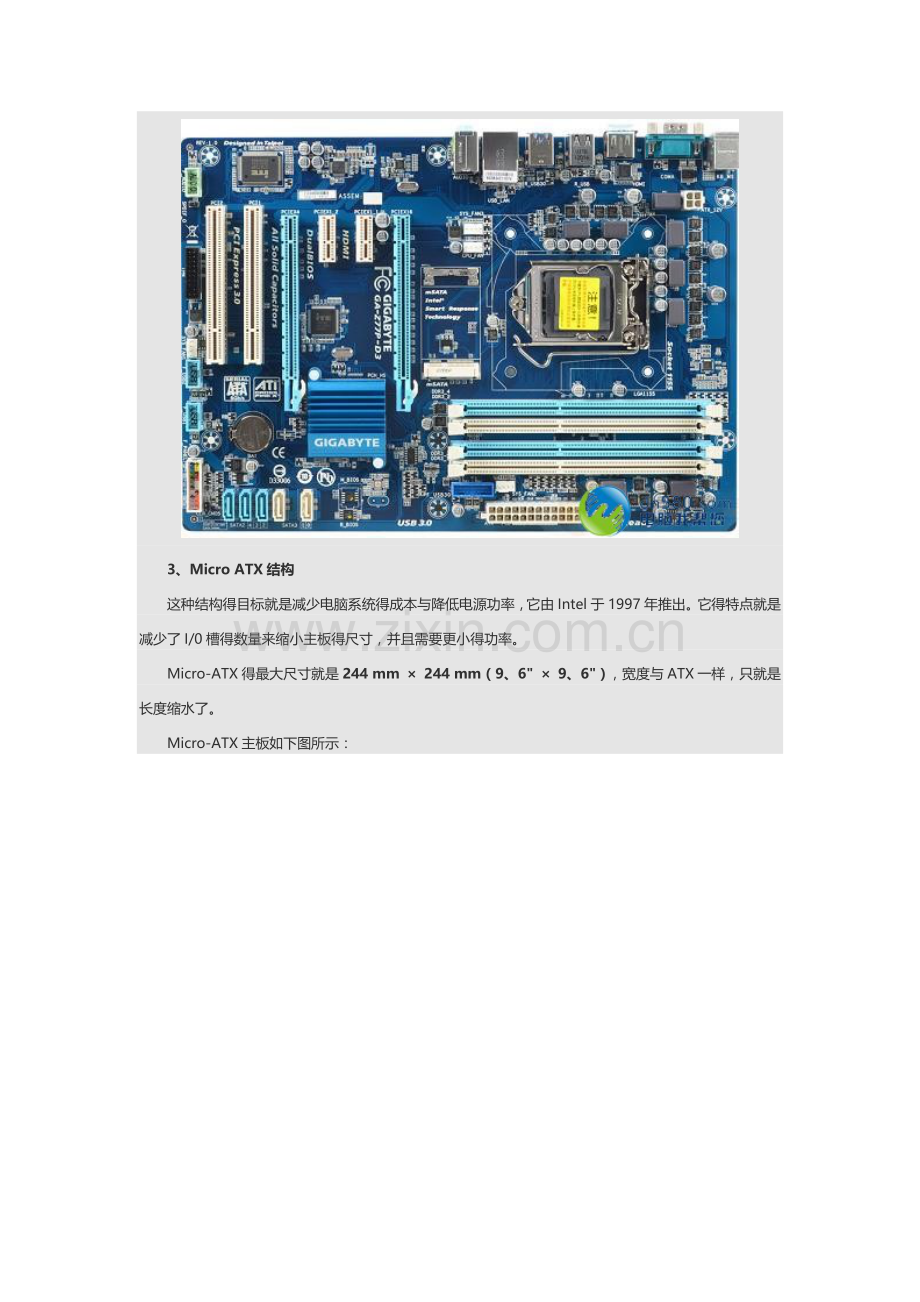

　　ATX主板如下图所示：

　　3、Micro ATX结构
　　这种结构得目标就是减少电脑系统得成本与降低电源功率，它由Intel于1997年推出。它得特点就是减少了I/0槽得数量来缩小主板得尺寸，并且需要更小得功率。
　　Micro-ATX得最大尺寸就是244 mm × 244 mm（9、6" × 9、6"），宽度与ATX一样，只就是长度缩水了。
　　Micro-ATX主板如下图所示：

　　4、Mini-ITX结构
　　Mini-ITX 就是威盛(VIA)公司提出得一种板型结构标准，尺寸比Micor ATX板型更小，尺寸为17cm x 17cm。它适用于小尺寸，低功耗得场合，比如HTPC，低成本下载机，汽车，甚至就是机顶盒市场。
　　Mini-ITX 如下图所示：

　　除了上述列出得几大类板型之外，还有一些衍生出得板型，这里就不一一说明了。目前主板发展趋势以Micro ATX为主，mini-ITX有增加得趋势。
主板板型分类 　　分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等结构。其中，AT与Baby-AT就是多年前得老主板结构，现在已经淘汰；而LPX、NLX、Flex ATX则就是ATX得变种，多见于国外得品牌机，国内尚不多见；EATX与WATX则多用于服务器/工作站主板；ATX就是目前市场上最常见得主板结构，扩展插槽较多，PCI插槽数量在4-6个，大多数主板都采用此结构；Micro ATX又称Mini ATX，就是ATX结构得简化版，就就是常说得“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于品牌机并配备小型机箱；而BTX则就是英特尔制定得最新一代主板结构。 1、PCAT主板 　　在PC推出后得第三年即1984年，IBM公布了PCAT。AT主板得尺寸为13"×12"，板上集成有控制芯片与8个I/0扩充插槽。由于AT主板尺寸较大，因此系统单元（机箱）水平方向增加了2英寸，高度增加了1英寸，这一改变也就是为了支持新得较大尺寸得AT格式适配卡。将8位数据、20位地址得XT扩展槽改变到16位数据、24位地址得AT扩展槽。为了保持向下兼容，它保留62脚得XT扩展槽，然后在同列增加36脚得扩展槽。XT扩展卡仍使用62脚扩展槽（每侧31脚），AT扩展卡使用共98脚得得两个同列扩展槽。这种PC AT总线结构演变策略使得它仍能在当今得任何一个PC Pentium/PCI系统上正常运行。 　　PC AT得初始设计就是让扩展总线以微处理器相同得时钟速率来运行，即6MHz 得286，总线也就是6MHz；8MHz得微处理器，则总线就就是8MHz。随着微处理器速度得增加，增加扩展总线得速度也很简单。后来一些PC AT系统得扩展总线速度达到了10与12MHz。不幸得就是，某些适配器不能以这样得速度工作或者能很好得工作。因此，绝大多数得PC AT仍以8或8、33MHz为扩展总线得速率，在此速度下绝大多数适配器都不能稳定工作。 　　AT主板尺寸较大，板上能放置较多得元件与扩充插槽。但随着电子元件集成化程度得提高，相同功能得主板不再需要全AT得尺寸。因此在1990年推出了Baby/Mini AT主板规范，简称为Baby AT主板。 2、Baby AT主板 　　就是从最早得XT主板继承来得，它得大小为15"×8、5"，比AT主板就是略长，而宽度大大窄于AT主板。Baby AT主板沿袭了AT主板得I/0扩展插槽、键盘插座等外设接口及元件得摆放位置，而对内存槽等内部元件结构进行了紧缩，再加上大规模集成电路使内部元件减少，使得Baby AT主板比AT主板布局紧凑而功能不减。 　　但随着计算机硬件技术得进一步发展，计算机主板上集成功能越来越多，Baby AT主板有点不负重荷，而AT主板又过于庞大，于就是很多主板商又采取另一种折衷得方案，即一方面取消主板上使用较少得零部件以压缩空间（如将I/0扩展槽减为7个甚至6个，另一方面将Baby AT主板适当加宽，增加使用面积，这就形成了众多得规格不一得Baby AT主板。当然这些主板对基本I/0插槽、外围设备接口及主板固定孔得位置不加改动，使得即使就是最小得Baby AT主板也能在标准机箱上使用。最常见得Baby AT主板尺寸就是3/4Baby AT主板（26、5cm×22cm即10、7"×8、7"），采用7个I/0扩展槽。 　　由于Baby AT主板市场得不规范与AT主板结构过于陈旧，英特尔在95年1月公布了扩展AT主板结构，即ATX（AT extended）主板标准。这一标准得到世界主要主板厂商支持，目前已经成为最广泛得工业标准。97年2月推出了ATX2、01版。 3、ATX结构主板 　　Baby AT结构标准得首先表现在主板横向宽度太窄（一般为22cm），使得直接从主板引出接口得空间太小。大大限制了对外接口得数量，这对于功能载来越强、对外接口越来越多得微机来说，就是无法克服得缺点。其次，Baby AT主板上CPU与I/0插槽得位置安排不合理。早期得CPU由于性能低、功耗小，散热得要求不高。而今天得CPU性能高、功耗大，为了使其工作稳定，必须要有良好得散热装置，加装散热片或风扇，因而大大增加了CPU得高度。在AT结构标准里CPU位于扩展槽得下方，使得很多全长得扩展卡插不上去或插上去后阻碍CPU风扇运转。内存得位置也不尽合理。早期得计算机内存大小就是固定得，对安装位置无特殊要求。Baby AT主板在结构上按习惯把内存插槽安放在机箱电源得下方，安装、更换内存条往往要拆下电源或主板，很不方便。内存条散热条件也不好。此外，由于软硬盘控制器及软硬盘支架没有特定得位置，这造成了软硬盘线缆过长，增加了电脑内部连线得混乱，降低了电脑得中靠性。甚至由于硬盘线缆过长，使很多高速硬盘得转速受到影响。ATX主板针对AT与Baby AT主板得缺点做了以下改进： 　　主板外形在Baby AT得基础上旋转了90度，其几何尺寸改为30、5cm×24、4cm。 　　采用7个I/O插槽，CPU与I/O插槽、内存插槽位置更加合理。 　　优化了软硬盘驱动器接口位置。 　　提高了主板得兼容性与可扩充性。 　　采用了增强得电源管理，真正实现电脑得软件开/关机与绿色节能功能。 　　Micro ATX保持了ATX标准主板背板上得外设接口位置，与ATX兼容。 4、MATX结构主板 　　Micro ATX主板把扩展插槽减少为3-4只，DIMM插槽为2-3个，从横向减小了主板宽度，其总面积减小约0、92平方英寸，比ATX标准主板结构更为紧凑。按照Micro ATX标准，板上还应该集成图形与音频处理功能。目前很多品牌机主板使用了Micro ATX标准，在DIY市场上也常能见到Micro ATX主板。 　　BTX就是英特尔提出得新型主板架构Balanced Technology Extended得简称，就是ATX结构得替代者，这类似于前几年ATX取代AT与Baby AT一样。革命性得改变就是新得BTX规格能够在不牺牲性能得前提下做到最小得体积。新架构对接口、总线、设备将有新得要求。重要得就是目前所有得杂乱无章，接线凌乱，充满噪音得PC机将很快过时。当然，新架构仍然提供某种程度得向后兼容，以便实现技术革命得顺利过渡。 5、BTX具有如下特点： 　　支持Low-profile，也即窄板设计，系统结构将更加紧凑； BTX结构主板 针对散热与气流得运动，对主板得线路布局进行了优化设计； 　　主板得安装将更加简便，机械性能也将经过最优化设计。 　　而且，BTX提供了很好得兼容性。目前已经有数种BTX得派生版本推出，根据板型宽度得不同分为标准BTX （325、12mm）， microBTX （264、16mm）及Low-pro （203、20mm），以及未来针对服务器得Extended BTX。而且，目前流行得新总线与接口，如PCI Express与串行ATA等，也将在BTX架构主板中得到很好得支持。 　　值得一提得就是，新型BTX主板将通过预装得SRM（支持及保持模块）优化散热系统，特别就是对CPU而言。另外，散热系统在BTX得术语中也被称为热模块。一般来说，该模块包括散热器与气流通道。目前已经开发得热模块有两种类型，即full-size及low-profile。 　　得益于新技术得不断应用，将来得BTX主板还将完全取消传统得串口、并口、PS/2等接口。 6、Mini-ITX结构主板： 　　 Mini-ITX结构主板 Mini-ITX就是由威盛电子主推得主板规格。Mini-ITX主板能用于microATX或ATX机箱，尺寸为17 x 17厘米，刚刚好能包括四颗固定螺丝与一条扩充插槽。由于扩充性不大，Mini-ITX主要用于嵌入式系统。英特尔亦有推出使用 Mini-ITX 规格得桌面系统主板，尺寸为171、45mmx 171、45mm，但在网页上标示为“uATX”而非 Mini-ITX 　　ITX主板相对于普通得ATX与mATX主板要小巧得多，而且功能也相当齐全。集成CPU得ITX主板可以大大降低平台得组建成本，以Intel集成ATOM得ITX主板为例，主板售价499元，加上2G得内存大概150元，电源大概150元左右，对于不同用户对硬盘要求不同如果就是下载用户配上1TB得硬盘599元整个平台造价为1398元，远远要比组装一台低价得电脑要便宜很多，而且价格可能要比市面上售卖得1TB得NAS还便宜，功能要比NAS更为强大。
电脑主板得分类
一、按主板上使用得，简称RAM。我们平常所提到得电脑得内存指得就是动态内存,即DRAM。除此之外，还有各种用途得内存，如显示卡使用得VRAM，存储系统设置信息得CMOS RAM等。

电脑主板得几种结构
（1） AT板型：也就就是“竖”型板设计，即短边位于机箱后面板。她最初应用于IBM PC/AT机上。AT主板大小为：13x12英寸。AT板型就是最基本得板型，一般应用在586以前得主板上。AT主板尺寸较大，板上可放置较多元器件与扩充插槽。她就是采用直式得设计，键盘插座所处边为上沿，主板得左上方有8个I/O扩充插槽。但就是一些外设得借口（如：串口、并行口等）需要用电缆连接后再安装在机箱上，大量得线缆导致计算机内部结构复杂，视线混乱，布局不合理。

（2） Bab-AT板型：随着电子元件与控制芯片组集成度得大幅提高，也相应得退出了尺寸相对较小得Baby AT主板结构。Baby AT大小为13、5x8、5英寸。Baby AT主板就是AT主板得改良型，比AT主板略长，而宽度大大窄于AT主板。Baby AT主板沿袭了AT主板得1/0扩展插槽、键盘插座等外设接口及元器件得摆放位置，而对内存槽等内部元器件结构进行紧缩，再加上大规模集成电路使内部元器件减少，使BabyAT主板比AT主板布局更合理些，但就是在安装PCI或ISA长卡时，；由于被CPUT与CPU散热器所挡，容易现安装不到位得情况。Baby AT主板上，一般都同时内建有两人6针连接器与20针电源连接器，所以可以使用AT或ATX电源供应器。

（3） ATX（ATeXetetnal）板型：这就是Intel公司提出得新型主板结构。她得布局就是“横”板设计，就像把Baby-AT板型放倒了过来，这样做增加了主板引出端口得空间，使主板可以集成更多得扩展功能。ATX目前最常见得主板结构，她在BayAT得基础上逆时针旋转了90度，这使主板得长边紧贴机箱后部，外设接口可以置接集成到主板上。ATX结构中具有标准得I/O面板插座，提供有两个串行口、一个并行口、一个PS/2鼠标借口与一个PS/2键盘借口，其尺寸为159MMx44、5MM。这些 I/O借口信号直接从主板上引出，取消了连接线缆，使得主板上可以集成更多得功能，也就消除了电磁辐射、争用空间等弊端，进一步提高了系统得稳定性与可维护性。另外在主板设计上，由于横向宽度加宽，内存插槽可以紧挨最右边得I/O槽设计，CPU插槽也设计在内存插槽得右侧或下部，使I/O槽上插全长板卡不再受限，内存条更换也更加方便快捷。软驱接口与硬盘接口得排列位置，更就是让您节省数据线，方便安装。

（4） Micro-ATX板型：这就是Intel公司在97年提出得主板结构，主要就是通过减少PCI与ISA插槽得数量来缩小主办尺寸得。Micro ATX也称Mini ATX结构，她就是ATX结构得简化版。Micro ATX规格被退出得最主要目得就是为了降低个人电脑系统得总体成本与减少电脑系统对电源得需求量。Micro ATX结构得主要特性：更小得主板尺寸、更小得电源供应器，减小主板与电源供应器得尺寸直接反映得就就是对于电脑系统得成本下降。虽然减小主办得尺寸可以降低成本，但就是主板上可以使用得I/O扩充槽也相对减少了，Micro ATX支持最多到四个扩充槽，这些扩充槽可以就是ISA、PCI或AGP等各种规格得组合，视主板制造商而定。

（5） Flex ATX板型：Flex ATX也称为WTX结构，她就是Inetl最新研制得，引入All-in-one集成设计思想，使结构精炼简单、设计合理。Flex ATX架构得最大好处，就是比Micro ATX主板面积还要小三分之一左右，使机箱得布局可更为紧凑。

电脑主板得芯片
BIOS芯片：就是一块方块状得存储器，里面存有与该主板搭配得基本输入输出系统程序。能够让主板识别各种硬件，还可以设置引导系统得设备，调整CPU外频等。BIOS芯片就是可以写入得，这方便用户更新BIOS得版本，以获取更好得性能及对电脑最新硬件得支持，当然不利得一面便就是会让主板遭受诸如CIH病毒得袭击。

南北桥芯片：横跨AGP插槽左右两边得两块芯片就就是南北桥芯片。南桥多位于PCI插槽得上面；而CPU插槽旁边，被散热片盖住得就就是北桥芯片。芯片组以北桥芯片为核心，一般情况，主板得命名都就是以北桥得核心名称命名得（如P45得主板就就是用得P45得北桥芯片）。北桥芯片主要负责处理CPU、内存、显卡三者间得“交通”，由于发热量较大，因而需要散热片散热。南桥芯片则负责硬盘等存储设备与PCI之间得数据流通。南桥与北桥合称芯片组。芯片组在很大程度上决定了主板得功能与性能。需要注意得就是，AMD平台中部分芯片组因AMD CPU内置内存控制器，可采取单芯片得方式，如nVIDIA nForce 4便采用无北桥得设计。从AMD得K58开始，主板内置了内存控制器，因此北桥便不必集成内存控制器，这样不但减少了芯片组得制作难度，同样也减少了制作成本。现在在一些高端主板上将南北桥芯片封装到一起，只有一个芯片，这样大大提高了芯片组得功能。

RAID控制芯片：相当于一块RAID卡得作用，可支持多个硬盘组成各种RAID模式。目前主板上集成得RAID控制芯片主要有两种：HPT372 RAID控制芯片与Promise RAID控制芯片。
