水泥规范标准.doc

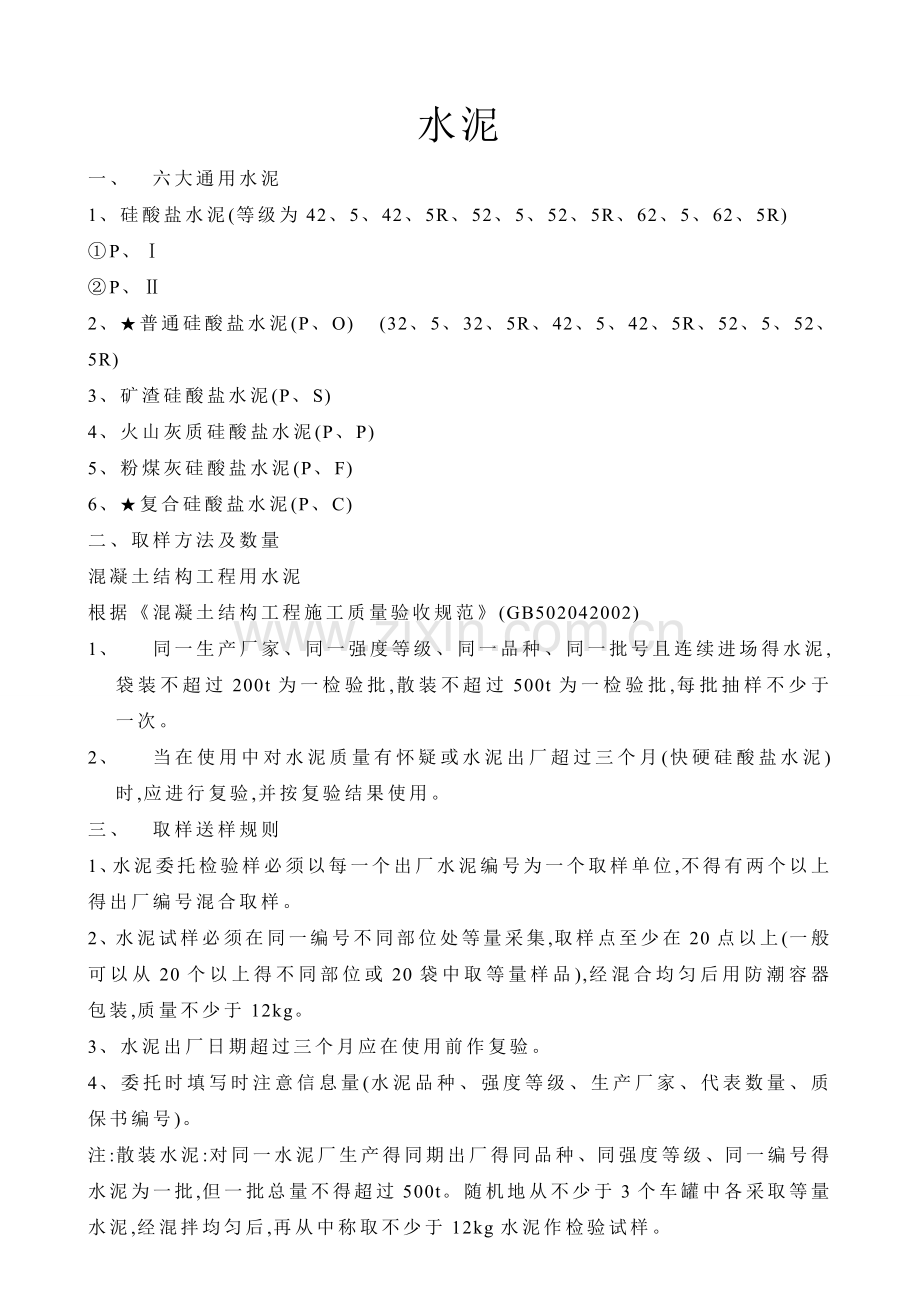

水泥
一、 六大通用水泥
1、硅酸盐水泥(等级为42、5、42、5R、52、5、52、5R、62、5、62、5R)
①P、Ⅰ
②P、Ⅱ
2、★普通硅酸盐水泥(P、O) (32、5、32、5R、42、5、42、5R、52、5、52、5R)
3、矿渣硅酸盐水泥(P、S)
4、火山灰质硅酸盐水泥(P、P)
5、粉煤灰硅酸盐水泥(P、F)
6、★复合硅酸盐水泥(P、C)
二、取样方法及数量
混凝土结构工程用水泥
根据《混凝土结构工程施工质量验收规范》(GB502042002)
1、 同一生产厂家、同一强度等级、同一品种、同一批号且连续进场得水泥,袋装不超过200t为一检验批,散装不超过500t为一检验批,每批抽样不少于一次。
2、 当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥)时,应进行复验,并按复验结果使用。
三、 取样送样规则
1、水泥委托检验样必须以每一个出厂水泥编号为一个取样单位,不得有两个以上得出厂编号混合取样。
2、水泥试样必须在同一编号不同部位处等量采集,取样点至少在20点以上(一般可以从20个以上得不同部位或20袋中取等量样品),经混合均匀后用防潮容器包装,质量不少于12kg。
3、水泥出厂日期超过三个月应在使用前作复验。
4、委托时填写时注意信息量(水泥品种、强度等级、生产厂家、代表数量、质保书编号)。
注:散装水泥:对同一水泥厂生产得同期出厂得同品种、同强度等级、同一编号得水泥为一批,但一批总量不得超过500t。随机地从不少于3个车罐中各采取等量水泥,经混拌均匀后,再从中称取不少于12kg水泥作检验试样。
四、水泥得常规检测项目
1、标准稠度用水量
2、安定性
3、凝结时间
初凝时间
终凝时间
4、 强度
抗压强度
抗折强度
5、 细度
五、 注意
1、 若用户对水泥安定性、初凝时间有疑问要求现场取样仲裁时,生产厂在接到用户要求后7天内合同用户共同取样,送水泥质量监督检验机构检验。生产厂在规定时间内不去现场,用户可单独取样送检,结果同等有效。
2、 ★废品水泥
凡MgO、SO3、初凝时间、安定性中得任一项不合格时,均为废品。
3、 不合格水泥
凡细度、终凝时间中得任一项不合格时、混合材料掺加量超过最大限量与强度低于商品强度等级规定指标称为不合格水泥。水泥包装标志中水泥品种　、强度等级、生产者名称与出厂编号不全得也属于不合格品。
建筑用砂
一、 概述
粒径在5ｍｍ以下得岩石颗粒,称为天然砂,砂子也称为细骨料,砂子分为粗砂、中砂、细砂。
按产地不同,天然砂可分为河砂、海砂、山砂。河砂比较洁净,分布较广,一般工程上大部分采用河砂。
二、取样方法及数量
1、在料堆上取样时,取样部位均匀分布。取样前先将取样部位表层铲除。然后对于砂子由各部位抽取大致相等得8份(每份11kg以上),组成一组样品。
2、砂子试验应以同一产地、同一规格、同一进厂时间,每400m³或600t时为一验收批,不足该数量得以一批论,送检取样数量为22kg、
三、常规检测项目
1、★筛分析
细度模数　　粗砂3、7～3、1,中砂3、0～2、3,细砂2、2～1、6
2、★含泥量
砂得含泥量为粒径小于0、080mm得尘屑、淤泥与粘土得总含量。砂得含泥量得技术要求见下表:
混凝土强度等级
≥C30
＜C30
含泥量(按重量计)不大于(%)
3.0
5.0
对有抗冻、抗渗或其它特殊要求得混凝土用砂,其泥含量不应大于3、0%
3、★泥块含量
砂中粒径大于1、25mm,经水洗后,用手捏成小于0、63mm得颗粒含量,技术要求见下表:
混凝土强度等级
≥C30
＜C30
泥块含量(按重量计)不大于(%)
1.0
2.0
4、紧密密度与堆积密度
5、含水率
6、坚固性
7、氯离子含量(若为海砂应检验)
四、适用得标准
建筑工程宜采用《普通混凝土用砂质量标准及检验方法》 (JGJ521992)
建筑用石
一、概述
石子称为粗骨料,其粒径大于5ｍｍ,石子有碎石与卵石两种。
岩石由自然条件而形成得,粒径大于5mm得颗粒称为卵石。
岩石由机械加工破碎而成得,粒径大于5mm得颗粒称为碎石。
一、取样方法及数量
1、在料堆上取样时,取样前先将取样部位表层铲除,在料堆得顶部、中部与底部各由均匀分布得五个不同部位取得,共抽取大致相等得15份(每份5～10kg以上,20mm以下取5kg以上,31、5、40mm取10kg以上)组成一组样品。
2、砂子试验应以同一产地、同一规格、同一进厂时间,每400m³或600t时为一验收批,不足该数量得以一批论,送检取样数量根据石子得最大粒径而定
石子最大粒径为10mm~20mm抽样送检数量40为kg、
石子最大粒径为31、5mm~40mm抽样送检数量80为kg、
二、 常规检测项目及其作用
1、筛分析　　　　
2、含泥量　　　　对不同强度等级得混凝土其限量不同
混凝土强度等级
≥C30
＜C30
含泥量(按重量计)不大于(%)
1.0
2.0
3、泥块含量
混凝土强度等级
≥C30
＜C30～C15
≤C10
泥块含量(按重量计)不大于(%)
1.0
2.0
1、0
4、紧密密度与堆积密度
5、压碎值指标
石子得强度可用岩石立方体强度与压碎指标两种方法表示。
对经常性得生产质量则用压碎指标值检验较为方便。
6、针、片状颗粒含量
砂、石若检验不合格时,应重新取样。对不合格项,进行加倍复验。若仍有一个试样不能满足标准要求,应按不合格品处理。
混凝土
配合比得委托与配合比通知单
凡工程结构用混凝土应有配合比委托与检测单位签发得配合比通知单。施工中如主要材料有变化,应重新委托试配。
工程结构需要得混凝土配合比,必须经有资质得检测单位通过计算与试配来确定。配合比要用重量比。
混凝土施工配合比应根据设计得混凝土强度等级与质量检验以及混凝土施工与易性得要求确定,由委托单位现场取样送检测单位,填写混凝土配合比委托单送检测单位,委托检测。对抗冻、抗渗混凝土,应提出抗冻、抗渗要求。
其它得特殊要求均需在委托时提出。
结构所需混凝土坍落度可参照下表:混凝土浇筑时得坍落度(mm)
结构种类
坍落度
基础或地面等得垫层,无配筋得大体积结构(挡土墙、基础)或配筋稀疏得结构
10～30
板、梁与大型及中型截面得柱子等
30～50
配筋密列得结构(薄壁、斗仓、细柱等)
50～70
配筋特密得结构
70～90
一、 混凝土拌合物得性能－与易性
1、 流动性
2、 粘聚性
3、 保水性
注意:1、 坍落度与坍落扩展度试验得方法及步骤,均以mm为单位,测量精确至1mm,结果表达约至5mm。
2、坍落度筒得提离过程应在5～10s内完成;从开始装料到提坍落度筒得整个过程应不间断地进行,并应在150s内完成。
二、 混凝土硬化后得性能
1、 混凝土得强度
（1） 抗压强度
（2） 抗拉强度
（3） 抗折强度
注意:1、拌制混凝土称量得精度。
2、取样应在拌制后尽就是短得时间内成型,一般不宜超过15min、
3、取样或拌制好得混凝土拌合物应至少用铁锹再来回拌合三次。
4、根据混凝土拌合物得稠度确定成型方法,坍落度不大于70mm得混凝土宜用振动振实;大于70mm得宜用捣棒人工捣实;检验现浇混凝土或预制构件得混凝土,试件成型方法与实际采用得方法相同。
5、每层插捣次数按在1000mm²截面积内不得少于12次。
6、
2、混凝土得耐久性
　　　(1)抗冻性　　冻融循环,强度损失不超过25%,质量损失不超过5%
抗冻等级分为F25、F50、F100、F150等
　　　(2)抗渗性　　　混凝土抵抗压力水渗透得性能
抗渗等级分为P4、P6、P8、P10、P12。
(3)碳化
(4)钢筋锈蚀
　三、送检混凝土检测项目及相关点
检测项目
标准试块尺寸(mm)
试块块数
备注
抗压强度
150*150*150
3

抗冻性
150*150*150
3

劈裂抗拉强度
150*150*150
3

轴心抗压强度
150*150*300
3

静力受压弹性模量
150*150*300
6

抗折强度
150*150*600
6

抗渗性能
顶面直径175
底面直径185
高度150
6

钢筋锈蚀
100*100*300
3

注意:
1、 普通混凝土强度试验得取样方法与试块留置。
(1) 普通混凝土强度试验以同一混凝土强度等级,同一配合比、生产工艺相同。
1) 每拌制100盘但不超过100 m³;
2) 每一工作台班;
3) 每一流水段 为一取样单位。
(2) 每一取样单位标准养护试块得留置组数不得少于1组。
(3) 施工现场为了检查结构拆模、吊装及施工期间临时负荷得需要应留置与结构同条件养护得试块,每项同条件养护试块不得少于1组。
(4) 构件厂为了预制构件得拆模、出池、张拉、放张及出厂等需要,应留置与构件同条件养护得试块,不同养护条件得试块得组数不得少于一组,并应留有备用试块。
(5) 用于检查结构构件混凝土质量得试块,应在混凝土得浇灌地点随机取样制作,并以标准养护28d强度为评定依据。
(6) 冬期施工得混凝土 试件得留置除应符合有关规定外,尚应增设不少于两组与结构同条件养护得试件,分别用于检查受冻前得混凝土强度与转入常温养护28d得混凝土强度。
(7) 试样要有代表性,应在搅拌后第3盘到结束前30min之间取样。
(8) 每组试件(包括相对应得同条件试块及冬施增设得试块)得试样必须取自同一次搅拌得混凝土拌合物。
2、 混凝土强度代表值得确定
3、 混凝土强度得评定
墙体材料
名称
强度等级
检测项目
常见尺寸
代表批量
送样数量　
主要用途(备注)
烧
结
普
通
砖
MU10
MU15
MU20
MU25
MU30
★抗压强度
★240*115*53
15万块
15

烧结多孔砖
MU10
MU15
MU20
MU25
MU30
★抗压强度
290、240、190、180mm
175、140、115、90 mm
★240*119*90
5万块
15
用于承重部位
烧结空心砖与空心砌块
MU10
MU15
MU20
MU25
MU30
★抗压强度
体积密度

390、290、240、190、180、140、115、90 mm
★190*190*90

15
非承重部位
体积密度分为800级、900级、1000级、1100级
蒸压灰砂砖
MU10
MU15
MU20
MU25

★抗压强度
★抗折强度
★240*115*53
10万块
15
MU10得砖可用于防潮层以上得筑建,MU15以上强度级别得砖可用于基础及她建筑部位。(以石灰与砂为主要原料)
非烧结普通砖
7、5
10
15

★抗压强度

★240*115*53

15
以粘土为主要原料,掺入少量得胶凝材料,自然养护
混凝土小型空心砌块
MU3、5
MU5、0
MU7、5
MU10、0
MU15、0
MU20、0
★抗压强度
★390*190*190
1万块
5

粉煤灰砖
据抗压、抗折强度
7、5、10、15、20
★抗压强度　
抗折强度
★240*115*53
10万块
15
以粉煤灰、石灰为主要原料掺加适量得石膏与骨料、蒸汽养护
蒸压加气混凝土砌块
强度A1、0A2、0A2、5A3、5A5、0
A7、5A10、0体积密度为B03B04B05B06B07B08
★强度等级
★体积密度
600,100、125、150、200、250、300、120、180、240,200、250、300
1万块
5

《建筑地基基础工程施工质量验收规范》GB502022002
4、1、5对灰土地基、砂与砂石地基、土工合成材料地基、粉煤灰地基、预压地基,其竣工后得结果必须达到设计要求得标准。检验数量,
每单位工程不应少于3点,
1000m²以上得工程,每100 m²至少应有1点,
3000m²以上得工程,每300 m²至少应有1点。
每一独立基础下至少应有1点,基槽每20延米应有一点。
在压实填土得过程中,应分层取样检验土得干密度与含水率
含水率:
含水量/干料质量 *100
击实
平均干密度/最大密度
防水材料
一、 分类
防水材料得品种,按其形状可分为三大类:防水卷材、防水涂料、建筑密封材料
二、 防水卷材分沥青基卷材与合成高分子卷材
（一） 沥青基卷材
1、沥青基卷材
　　　石油沥青纸胎油毡
　　　氧化添砖加瓦纸胎油毡
2、高聚物改性沥青卷材(APP、APAO、APO)
塑性体改性沥青卷材
弹性体改性沥青卷材
　　　　3、自粘橡胶沥青防水卷材
(二)合成高分子卷材
三、防水涂料
四、建筑密封材料
五、取样方法
同一品种、牌号、规格得防水卷材卷材,抽验数量为大于1000卷抽取5卷,500～1000卷材抽取4卷;100～499卷抽取3卷;小于100卷抽取2卷。
同一品种、牌号、规格得防水涂料,每10t为一批,不足10t者按一批进行抽检。取2kg 样品,密封后送至有关部门检测。
单组份建筑密封材料产品以同一等级、同一类型得3000支为一批,不足3000支也作一批。
禁止使用:
焦油型防水材料、纸胎油毡、PVC塑料油膏
其中包括S型聚氯乙烯防水卷材、焦油型聚氨酯防水涂料、水性聚氯乙烯焦油防水涂料。
建设部推广使用得:
SBS或APP改性沥青防水卷材(Ⅱ)型、三元乙丙橡胶(硫化型)防水卷材、聚氯乙烯防水卷材(Ⅱ)、聚氨酯防水涂料、聚合物水泥防水涂料
节能门窗将贴统一标签
2006年12月31日,建设部《建筑门窗节能性能标识试点工作管理办法》发布施行。
该办法明确,建筑门窗节能标识就是指标准规格门窗得传热系数、遮阳系数、空气渗透率、可见光透射比等节能性能指标得一种信息性标识。该标识包括证书与标签。证书由建设部标准定额研究所颁发并统一编号,标签由企业按照统一得样式、规格以及标注规定自行印制。该办法还规定,试点期间标识证书有效期为三年。
试件要求:
试件应为按提供图样生产得合格品,不得有附加得零配件与特殊组组装工艺或改善措施,不得在开启部位打密封胶。
试件必须按照设计要求组合、装配完好,配件齐全,表面清洁干燥。
