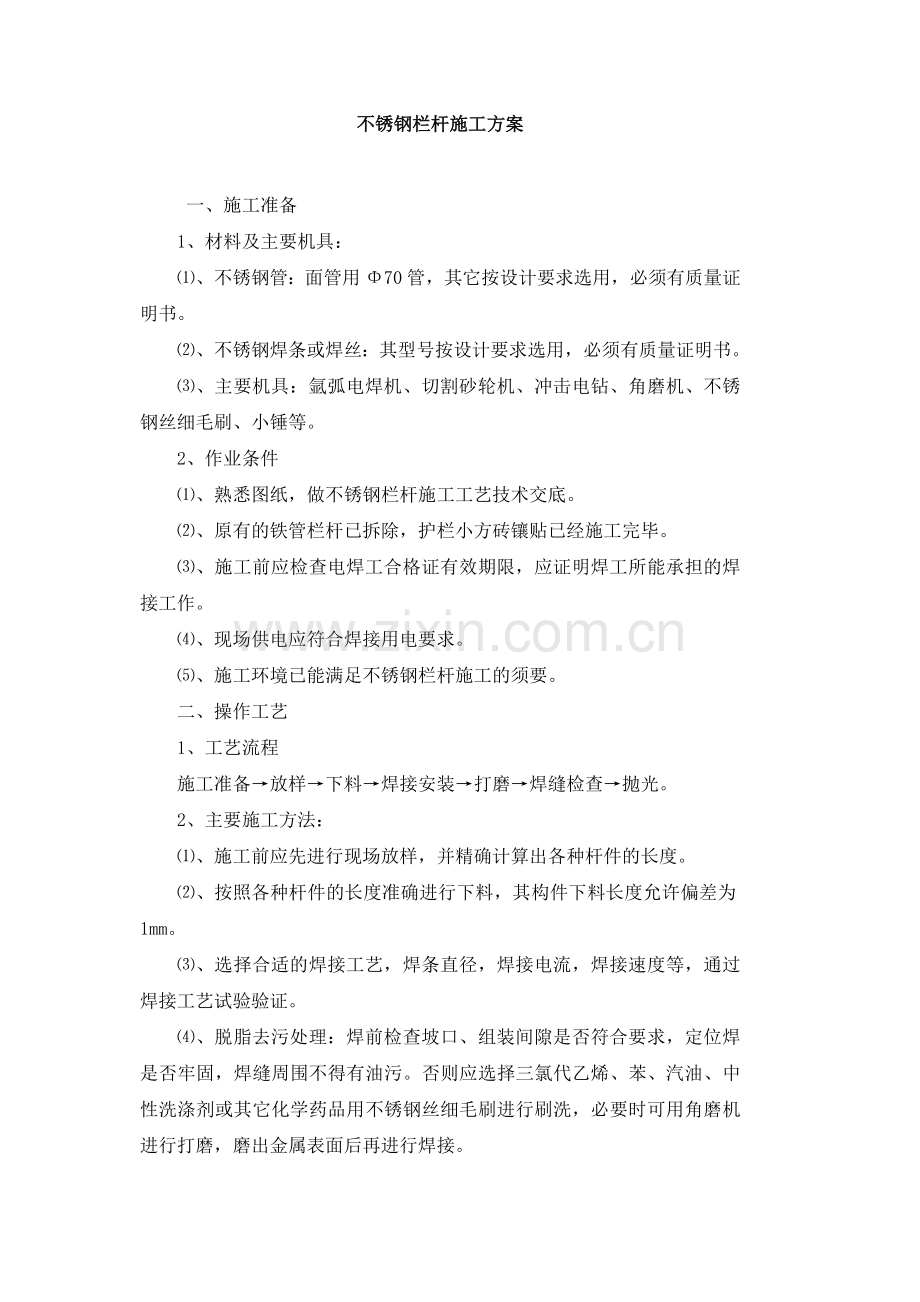

不锈钢栏杆施工方案

一、施工准备
1、材料及主要机具：
⑴、不锈钢管：面管用Φ70管，其它按设计要求选用，必须有质量证明书。
⑵、不锈钢焊条或焊丝：其型号按设计要求选用，必须有质量证明书。
⑶、主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。
2、作业条件
⑴、熟悉图纸，做不锈钢栏杆施工工艺技术交底。
⑵、原有的铁管栏杆已拆除，护栏小方砖镶贴已经施工完毕。
⑶、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。
⑷、现场供电应符合焊接用电要求。
⑸、施工环境已能满足不锈钢栏杆施工的须要。
二、操作工艺
1、工艺流程
施工准备→放样→下料→焊接安装→打磨→焊缝检查→抛光。
2、主要施工方法：
⑴、施工前应先进行现场放样，并精确计算出各种杆件的长度。
⑵、按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。
⑶、选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。
⑷、脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。

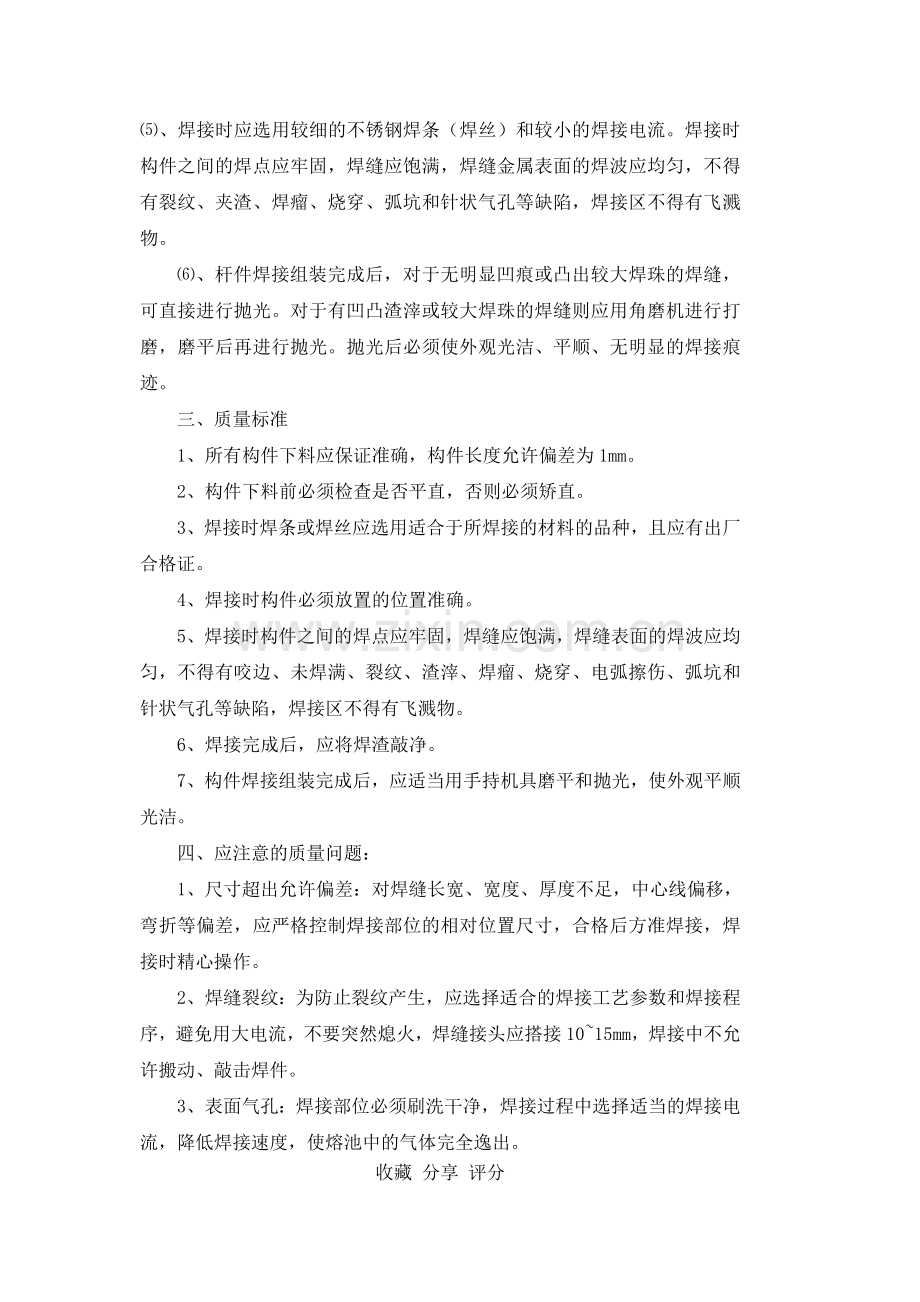

⑸、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
⑹、杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。
三、质量标准
1、所有构件下料应保证准确，构件长度允许偏差为1mm。
2、构件下料前必须检查是否平直，否则必须矫直。
3、焊接时焊条或焊丝应选用适合于所焊接的材料的品种，且应有出厂合格证。
4、焊接时构件必须放置的位置准确。
5、焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。
6、焊接完成后，应将焊渣敲净。
7、构件焊接组装完成后，应适当用手持机具磨平和抛光，使外观平顺光洁。
四、应注意的质量问题：
1、尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
2、焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流，不要突然熄火，焊缝接头应搭接10~15mm，焊接中不允许搬动、敲击焊件。
3、表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
收藏 分享 评分

回复 引用
订阅 TOP

jqy19791122
· 发短消息
· 加为好友
jqy19791122 当前离线
UID
104028
帖子
126
精华
0
积分
8
建工币
0 枚
推广业绩
0 (奖币记录)
阅读权限
2
性别
男
注册时间
2006-7-3

建工新人
积分
8
建工币
0 枚
推广业绩
0 (奖币记录)
2楼
发表于 2007-2-13 15:03 | 只看该作者
还不错！有一点一定要牢固！

回复 引用
TOP

nandehutu_yafei
· 发短消息
· 加为好友
nandehutu_yafei 当前离线
UID
198148
帖子
44
精华
0
积分
5
建工币
1 枚
推广业绩
0 (奖币记录)
阅读权限
2
性别
男
注册时间
2006-12-7

建工新人
积分
5
建工币
1 枚
推广业绩
0 (奖币记录)
3楼
发表于 2007-2-13 15:16 | 只看该作者
好资料，谢谢楼主！学习了！
我也发点东西！

本工艺标准适用于楼梯、金属栏杆木扶手和塑料扶手安装工程。
施工准备：
2.1  材料及构配件：
    2.1.1  木制扶手一般用硬杂木加工成规格成品，其树种、规格、尺寸、形状按设计要求。木材质量均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于12%。弯头料一般采用扶手料，以45°角断面相接，断面特殊的木扶手按设计要求备弯头料。
    2.1.2  塑料扶手（聚氯乙烯扶手料）系化工塑料产品；断面形式、规格尺寸及色彩按设计要求选用。
    2.1.3  粘结料：可以用动物胶（鳔），一般多用聚醋酸乙烯（乳胶）等化学胶粘剂。
    2.1.4  其他材料：木螺丝、木砂纸、加工配件。
    2.2  主要机具：
    2.2.1  电动机具：手提电钻、小台锯。
    2.2.2  手动工具：木锯、窄条锯；二刨、小刨、小铁刨；斧子、羊角锤、扁铲、钢挫、木挫、螺丝刀；方尺、割角尺、卡子等。
    2.3  作业条件：
    2.3.1  楼梯间墙面、楼梯踏板等抹灰全部完成。
    2.3.2  金属栏杆或靠墙扶手的固定埋件安装完毕。

操作工艺：
3.1  工艺流程：
        找位与划线        →        弯头配制        →        连接预装        →        固  定        →        整  修

    3.2  木扶手：
    3.2.1  找位与划线：
    3.2.1.1  安装扶手的固定件：位置、标高、坡度找位校正后，弹出扶手纵向中心线。
    3.2.1.2  按设计扶手构造，根据折弯位置、角度，划出折弯或割角线。
    3.2.1.3  楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。
    3.2.2  弯头配制：
    3.2.2.1  按栏板或栏杆顶面的斜度，配好起步弯头，一般木扶手，可用扶手料割配弯头，采用割角对缝粘接，在断块割配区段内最少要考虑三个螺钉与支承固定件连接固定。大于70mm断面的扶手接头配制时，除粘结外，还应在下面作暗榫或用铁件铆固。
    3.2.2.2  整体弯头制作：先做足尺大样的样板，并与现场划线核对后，在弯头料上按样板划线，制成雏型毛料（毛料尺寸一般大于设计尺寸约10mm）。按划线位置预装，与纵向直线扶手端头粘结，制作的弯头下面刻槽，与栏杆扁钢或固定件紧贴结合。
    3.2.3  连接预装：预制木扶手须经预装，预装木扶手由下往上进行，先预装起步弯头及连接第一跑扶手的折弯弯头，再配上下折弯之间的直线扶手料，进行分段预装粘结，粘结时操作环境温度不得低于5℃。
    3.2.4  固定：分段预装检查无误，进行扶手与栏杆（栏板）上固定件，用木螺丝拧紧固定，固定间距控制在400mm以内，操作时应在固定点处，先将扶手料钻孔，再将木螺丝拧入，不得用锤子直接打入，螺帽达到平正。
    3.2.5  整修：扶手折弯处如有不平顺，应用细木锉锉平，找顺磨光，使其折角线清晰，坡角合适，弯曲自然、断面一致，最后用木砂纸打光。
    3.3  塑料扶手（聚氯乙烯扶手）：
    3.3.1  找位与划线：按设计要求及选配的塑料扶手料，核对扶手支承的固定件、坡度、尺寸规格、转角形状找位、划线确定每段转角折线点，直线段扶手长度。
    3.3.2  弯头配制：一般塑料扶手，用扶手料割角配制。
    3.3.3  连接预装：安装塑料扶手，应由每跑楼梯扶手栏杆（栏板）的上端，设扁钢，将扶手料固定槽插入支承件上，从上向下穿入，即可使扶手槽紧握扁钢。直线段与上下折弯线位置重合，拼合割制拆弯料相接。
    3.3.4  固定：塑料扶手主要靠扶手料槽插入支承扁钢件抱紧固定，折弯处与直线扶手端头加热压粘，也可用乳胶与扶手直线段粘接。
    3.3.5  整修：粘结硬化后，折弯处用木锉锉手磨光，整修平顺。

质量标准：
4.1  保证项目：
    4.1.1  木扶手及弯头木料的树种、材质和含水率必须符合设计要求和《木结构工程施工及验收规范》（GBJ206-83）的规定。
    4.1.2  塑料扶手选型应与支承件相符，材质形状、尺寸应符合设计要求。
    4.1.3  安装固定扶手的预埋件（木砖或铁件）必须牢固，无松动现象，木扶手入墙处应做防腐处理。
    4.2  基本项目：
    4.2.1  制作：规格尺寸正确，表面光滑，线条顺直，曲线面弧顺，楞角方正，无戗槎、刨痕、锤印等缺陷。
    4.2.2  安装：位置正确，割角线准确、整齐，接缝严密、坡度一致，粘结牢固、通顺，螺帽平正，出墙尺寸一致。
    4.2.3  塑料扶手应无劈裂。
    4.3  允许偏差项目，见表9-49。
                             楼梯扶手安装允许偏差                   表9-49
项次        项    目        允许偏差 (mm)        检  查  方  法
1        栏杆（板）垂直        2        吊线尺量检查
2        栏杆间距        3        尺量检查
3        扶手纵向弯曲        4        拉通线尺量检查
4        弯头与扶手规格        3        尺量检查

成品保护：
5.1  安装扶手时，应保护楼梯栏杆、楼梯踏步和操作范围内己施工完的项目。
    5.2  木扶手安装完毕后，宜刷一道底漆，朋应加包裹，以免撞击损坏和受潮变色。
    5.3  塑料扶手安装后应及时包裹保护。

应注意的质量问题：
6.1  粘接对缝不严或开裂：木扶手主要是因为扶手料安装时含水率高，安装后于缩所致。扶手料进场后，应存放在库内保持通风干燥，严禁在受潮情况下安装。
    6.2  接槎不平：主要是扶手底部开槽深度不一致，栏杆扁钢或固定件不平正，影响扶手接槎的平顺质量。
    6.3  颜色不均匀：主要是选料不当所致。
    6.4  螺帽不平：主要是钻眼角度不当，施工时钻眼方向应与扁铁或固定件垂直。
质量记录；
本工艺标准应具备以下质量记录：
    7.1  木扶手用料应有木材等级和烘干试验资料。
    7.2  塑料扶手应有符合产品技术指标的合格证。
    7.3  安装质量检验评定资料。
