胶泥种类、特性及用途.doc

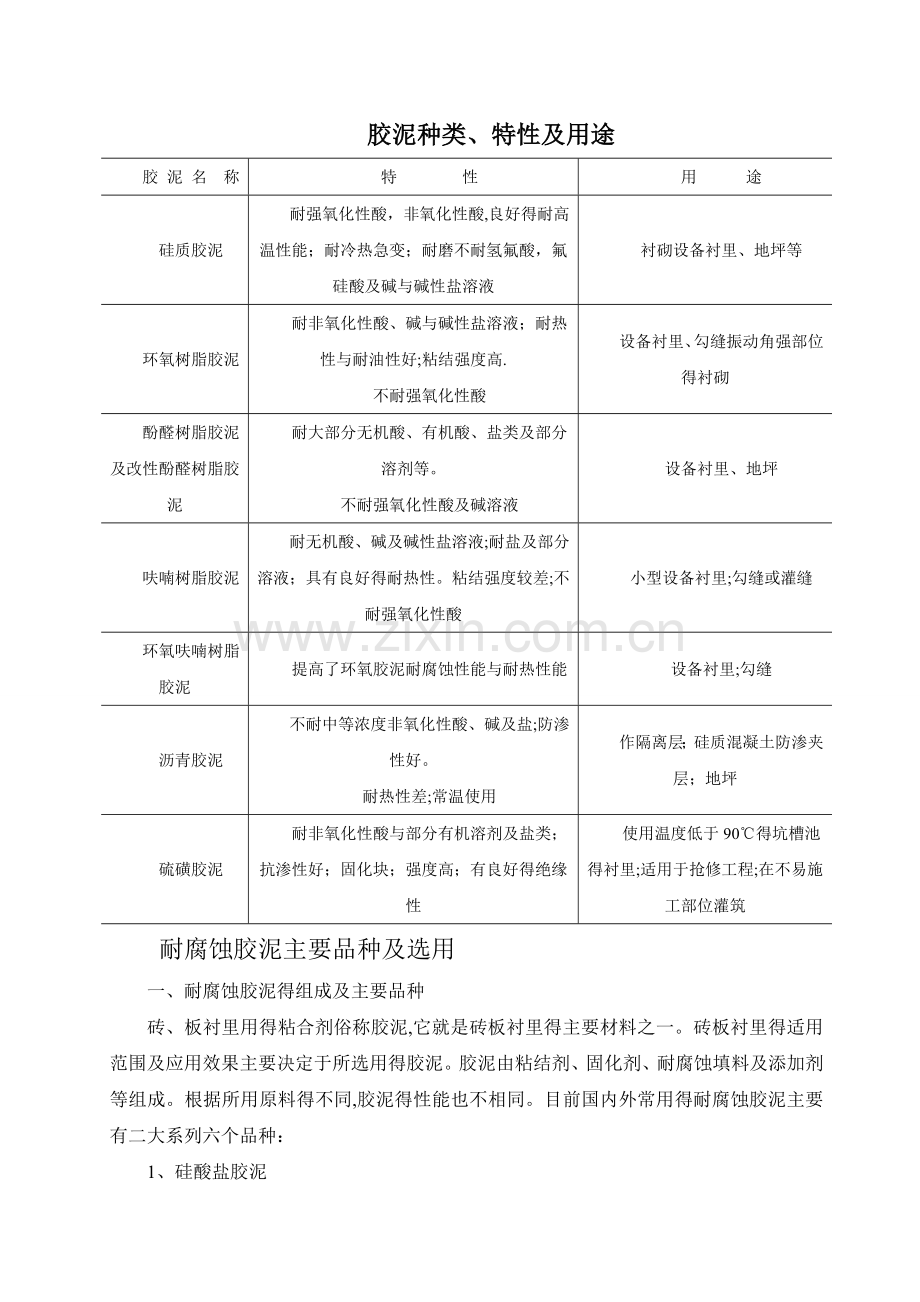

胶泥种类、特性及用途
胶 泥 名　称
特 性
用　 途
硅质胶泥
耐强氧化性酸，非氧化性酸,良好得耐高温性能；耐冷热急变；耐磨不耐氢氟酸，氟硅酸及碱与碱性盐溶液
衬砌设备衬里、地坪等
环氧树脂胶泥
耐非氧化性酸、碱与碱性盐溶液；耐热性与耐油性好;粘结强度高.
不耐强氧化性酸
设备衬里、勾缝振动角强部位得衬砌
酚醛树脂胶泥及改性酚醛树脂胶泥
耐大部分无机酸、有机酸、盐类及部分溶剂等。
不耐强氧化性酸及碱溶液
设备衬里、地坪
呋喃树脂胶泥
耐无机酸、碱及碱性盐溶液;耐盐及部分溶液；具有良好得耐热性。粘结强度较差;不耐强氧化性酸
小型设备衬里;勾缝或灌缝
环氧呋喃树脂胶泥
提高了环氧胶泥耐腐蚀性能与耐热性能
设备衬里;勾缝
沥青胶泥
不耐中等浓度非氧化性酸、碱及盐;防渗性好。
耐热性差;常温使用
作隔离层；硅质混凝土防渗夹层；地坪
硫磺胶泥
耐非氧化性酸与部分有机溶剂及盐类；抗渗性好；固化块；强度高；有良好得绝缘性
使用温度低于90℃得坑槽池得衬里;适用于抢修工程;在不易施工部位灌筑
耐腐蚀胶泥主要品种及选用
一、耐腐蚀胶泥得组成及主要品种
砖、板衬里用得粘合剂俗称胶泥,它就是砖板衬里得主要材料之一。砖板衬里得适用范围及应用效果主要决定于所选用得胶泥。胶泥由粘结剂、固化剂、耐腐蚀填料及添加剂等组成。根据所用原料得不同,胶泥得性能也不相同。目前国内外常用得耐腐蚀胶泥主要有二大系列六个品种：
1、硅酸盐胶泥

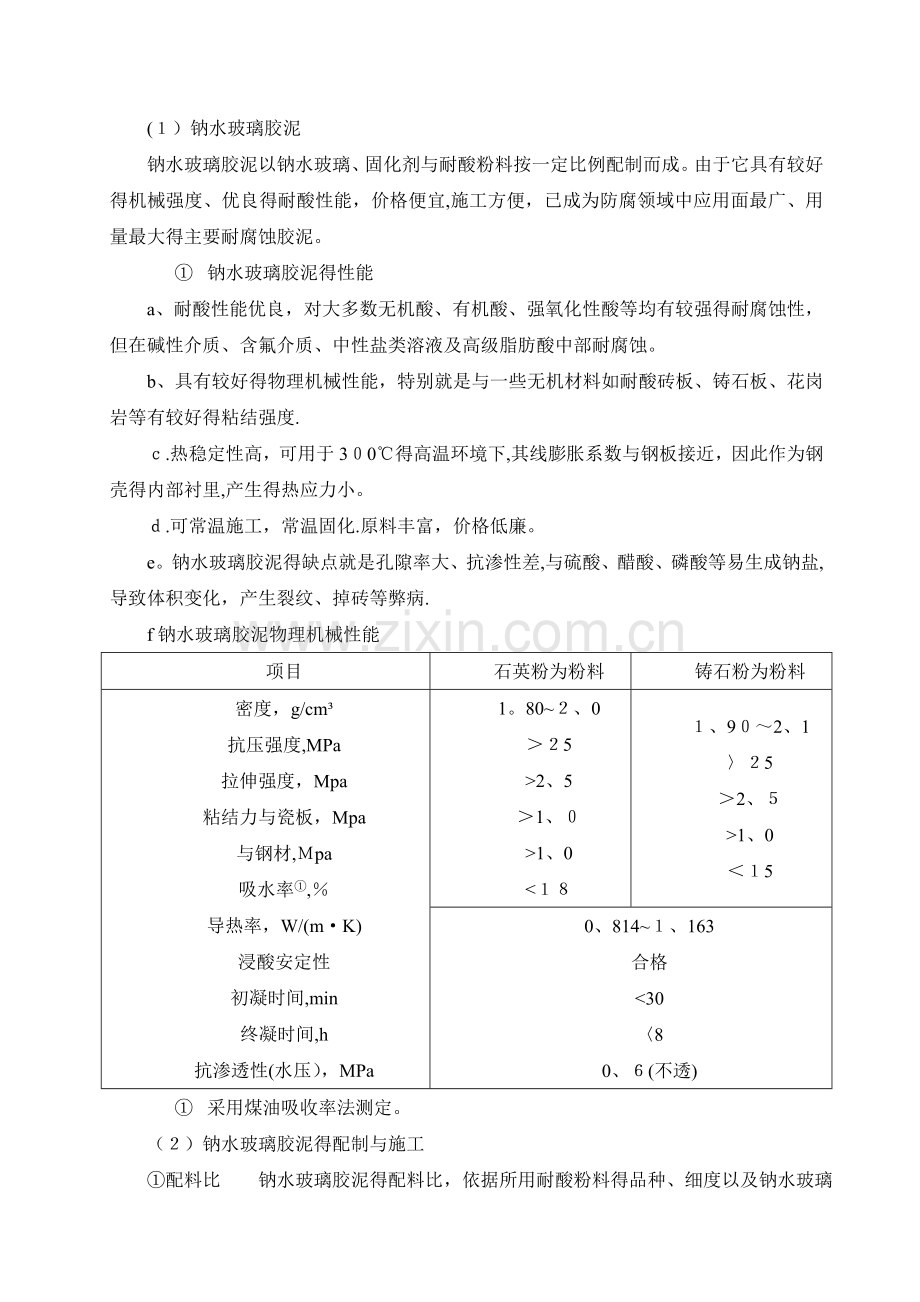

(１）钠水玻璃胶泥
钠水玻璃胶泥以钠水玻璃、固化剂与耐酸粉料按一定比例配制而成。由于它具有较好得机械强度、优良得耐酸性能，价格便宜,施工方便，已成为防腐领域中应用面最广、用量最大得主要耐腐蚀胶泥。
① 钠水玻璃胶泥得性能
a、耐酸性能优良，对大多数无机酸、有机酸、强氧化性酸等均有较强得耐腐蚀性，但在碱性介质、含氟介质、中性盐类溶液及高级脂肪酸中部耐腐蚀。
b、具有较好得物理机械性能，特别就是与一些无机材料如耐酸砖板、铸石板、花岗岩等有较好得粘结强度.
ｃ.热稳定性高，可用于3０0℃得高温环境下,其线膨胀系数与钢板接近，因此作为钢壳得内部衬里,产生得热应力小。
ｄ.可常温施工，常温固化.原料丰富，价格低廉。
e。钠水玻璃胶泥得缺点就是孔隙率大、抗渗性差,与硫酸、醋酸、磷酸等易生成钠盐,导致体积变化，产生裂纹、掉砖等弊病.
f钠水玻璃胶泥物理机械性能
项目
石英粉为粉料
铸石粉为粉料
密度，g/cm³
抗压强度,MPa
拉伸强度，Mpa
粘结力与瓷板，Mpa
与钢材,Ｍpa
吸水率①,％
导热率，W/(m·K)
浸酸安定性
初凝时间,min
终凝时间,h
抗渗透性(水压），MPa
1。80~２、0
＞２5
>2、5
＞1、０
>1、0
<１８
１、9０～2、1
〉２5
＞2、５
>1、0
＜１5
0、814~１、163
合格
<30
〈8
0、６(不透)
① 采用煤油吸收率法测定。
（２）钠水玻璃胶泥得配制与施工
①配料比 　 钠水玻璃胶泥得配料比，依据所用耐酸粉料得品种、细度以及钠水玻璃得密度而定。
钠水玻璃胶泥配料比
原料名称
配料比
钠水玻璃
氟硅酸钠
铸石粉
石英粉
瓷粉
石英粉:铸石粉＝１:１
=７:3
1０0
15～18
（25５～270）
(220～2５0）
（２20～2５0)
（2２０～２50）
(２2０～250）
注：表中“（ ）”内得数字为单独选用此种粉料时得用量
②施工环境ﻩﻩ钠水玻璃胶泥施工得环境温度以15～３0℃为宜，湿度应小于80%,原料温度应与环境温度保持一致。
③钠水玻璃胶泥得养护 　 钠水玻璃胶泥施工后应在不低于1５℃得环境下养护1０昼夜以上。养护期间严禁与水或水蒸气直接接触。
④酸化处理 　　　应对养护后得水玻璃胶泥得胶泥缝进行酸化处理。酸化处理液得配方宜为:浓硫酸、乙醇、水之质量比为４0:２0:40.处理次数不得少于４次，每次间隔时间不得少于4h,每次处理前应将表面得白色结晶清扫干净。
(2)钾水玻璃胶泥
①钾水玻璃胶泥得性能
a.耐酸性能优良,在各种浓度得无机酸、有机酸、氧化介质中性能稳定，耐腐蚀性强。
b。机械强度大，粘结力高，与碳钢、耐酸转、板、花岗岩、混凝土等具有较大得粘结力。
ｃ、耐热性能好,可用于９０0℃得高温环境下.
d、常温固化，施工简单,贮存期厂,易于运输。
ｅ．产品无毒，对施工环境与操作人员均无危害。
钾水玻璃胶泥性能指标
项目
指标
外观
密度，g/cｍ³
模数
含铁量,％
吸水率,％
煤油吸收率,%
浸没安全性
抗压强度，MＰａ
拉伸强度，Mｐａ
粘结力强度，Mpa
耐热性能，℃
热导率，W／(m·K）
线膨胀系数，10-5/℃
白色或灰白色粘稠体
2、1～２、２
2、~２、8
＜0、5
<10
〈９
合格
＞３0
〉3
〉3(与瓷板)
〉２、５(钢板）
９0０
1、4６
1、2
钾水玻璃胶泥耐酸性强.以KP－１为例,它能耐硫酸、盐酸、磷酸、硝酸、铬酸、次氯酸及有机酸，还能耐醇、酮、苯等有机溶剂及盐类水溶液，尚耐水与水蒸气，但不耐碱与碱性介质，不耐含氟物质。
②耐酸填料 配制钾水玻璃胶泥常用得耐酸粉料多为石英粉、长石粉、瓷粉、铸石粉等。对这些粉料性能得基本要求就是耐酸度高、热稳定性好、含水率低、不含铁、钙、镁等杂质，并能满足配制胶泥所需要得细度.
钾水玻璃胶泥用耐酸粉料得性能指标
项目
石英粉
长石粉
铸石粉
瓷粉
外观
耐酸度，％
含铁量,%
含水量,%
白色粉料
＞９5
＜0、５
＜０、3
白色或微红色粉末
>95
〈０、５
<０、３
黑灰色粉末
>９5
＜0、5
<0、３
白色粉末
〉95
＜0、５
〈０、3
粒度
120目筛余量<10％，1８０目筛余量〈４0％
③钾水玻璃胶泥配制与施工
ａ、钾水玻璃胶泥得配制 　 目前国内生产得钾水玻璃胶泥主要商品牌号就是KP-１与KP-２，这二种胶泥均为双组分包装,即胶泥粉料与钾水玻璃分装。在胶泥粉料中已将耐酸粉料、缩合磷酸铝、添加剂混合均匀。在施工现场可直接两组分按配料比配制应用。钾水玻璃胶泥得配料比（质量比）为:钾水玻璃:胶泥粉料=100:（250~28０)。
配制胶泥时按下列程序进行。
以比重计检查钾水玻璃得密度就是否符合许多范围，并验证钾水玻璃得出厂化验单模数就是否合格。
配制胶泥用得容器与工具必须清洁干燥。
按配料比准确称取钾水玻璃与胶泥粉料，然后将二者混合，充分搅拌均匀后即可用于施工.
每次配制得胶泥必须在３０mｉn内用完，施工中间不得补加任何原料。
钾水玻璃胶泥得施工稠度使用锥体稠度计测定,以3０~３5mm为宜。
b、钾水玻璃胶泥得施工与养护、酸化等　 　
b１、金属壳体得设备所需要得机械加工、焊接、热处理、压力试验等必须已经全部进行完毕，表面不得残存焊渣、焊瘤;然后还应进行喷砂除锈，如需做隔离层时,喷砂后应立即进行.
混凝土基体得施工表面必须平整、无起砂、蜂窝、麻面等缺陷,表层2０mm深度得含水量不得超过6％。
b2、衬砌用得耐酸砖、板外观与尺寸应符合规定,并应清洁干燥，必要时进行水洗烘干。
ｂ3、施工环境得温度以1５~30℃为宜,湿度应小于8０％，冬季与雨季施工时应搭建施工棚。
b4、衬砌施工时，应按施工部位进行选砖与预排。
b5、衬砌时胶泥应饱满，并用挤缝得方法.胶泥缝与结合厚度应符合设计图纸规定。
b6、衬砌施工后得设备应按照环境温度确定养护时间，如
15~２０℃ 1４昼夜
21～3０℃ 　 　　10昼夜
31~35℃ﻩﻩ ７昼夜
b7、酸化处理　 养护后得砌体砖缝应以钾水玻璃胶泥处理液进行酸化处理,处理液得配方为：浓硫酸、异丙醇、水质量比=20:60：2０.酸化处理共进行4次,每隔４h处理一次。
2、树脂胶泥
（1)、酚醛胶泥
①酚醛胶泥得性能
a．耐腐蚀性能 　　　酚醛胶泥耐酸性能优良，可用于７0％以下得硫酸、各种浓度得盐酸与磷酸以及某些有机酸中，但不能用于硝酸、铬酸、浓硫酸、次氯酸、氯气等氧化性介质中。
酚醛胶泥一般不能用于氢氧化钠、碳酸钠、氨水等碱性介质中。
酚醛胶泥在某些有机物质中性能稳定,如在苯乙醇、二氧化烷等介质中。但在胺类化合物、芳香醛类介质中则不耐腐蚀。
ｂ.力学性能 　 酚醛胶泥由于所有填料得不同，其力学性能也不相同。一般来说，以瓷粉、铸石粉为填料得胶泥得力学性能较高，而以石墨粉、硫酸钡粉为填料得胶泥得机械强度不高。
酚醛胶泥与耐酸砖、板、浸渍石墨板得粘结强度较高，特别与浸渍石墨板得粘结强度有时可大于石墨板得拉伸强度.铸石板由于表面光滑,与酚醛胶泥得粘结力较差。
酚醛胶泥由于采用酸性固化剂，不能直接用于金属表面；需在金属表面衬砌砖、板时，应先以环氧涂料作底漆涂于金属表面，然后再进行衬砌砖板。
c．热稳定性 　　固化后得酚醛胶泥由于形成网状得体型结构，具有较好得热稳定性,马丁氏耐热度约为120℃，在某些场合下使用温度可达１50℃。以石墨粉作填料得酚醛胶泥具有导热性能，可用于传热设备得衬里.
ｄ。抗渗性能 用于配制胶泥得酚醛树脂含有大约12％得水分、10％得游离苯酚及2％得游离甲醛，这些物质在胶泥固化时,容易逸出,造成胶泥得孔隙率增加、抗渗透性降低.因而欲得到抗渗好得胶泥,必须控制树脂中这些物质得含量。
酚醛胶泥得物理机械性能
项目
技术指标
铸石粉填料
石墨粉填料
密度,g/cｍ³
抗压强度,ＭPa
拉伸强度，Mpa
粘结强度，Mpａ
收缩率，%
线膨胀系数，1/℃
导热系数，W/(ｍ·K）
使用温度,℃
吸水率,%
抗渗透性，MPa
2、1～2、3
60～８0
≥5
3、4～3、９（与碳钢）
1、0～2、0(与瓷板)
〉３、8（与石墨板)
＞0、7８（与铸石板）
０、4２
(23－3０)＊１0-6
0、7~1、2
13０
＜２
1、６（水压不透)
１、４～1、６
50～７0
４～5
3、５~5、0（与石墨板）
＜0、37
２０、９~２3、3
130

②固化剂
常用得固化剂主要品种有苯磺酰氯、硫酸乙酯、石油磺酸等.
② 酚醛胶泥得配料比
胶泥原料
不同用途胶泥得配料
1#
2＃
3#
４#
５#
耐酸
耐碱
导热
耐氟化物
砌砖
抹面
酚醛树脂
1

100
固化剂
苯磺酰氯
对甲苯磺酰氯
硫酸乙酯
对甲苯磺酸:硫酸乙酯=7:3
6~1０
（8～１2)
（6~8)
(8～１2)
6~1０
（8~12)
（6~8）
(8～12）
6～10
（8~１2）
(6～8）
（8~１2）
6～１0
（8～１2）
（6～8）
（8～12）
６～１0
(8~１2）
（６~8）
（８~12）
改进剂
α、γ-二铝丙醇
桐油松香钙

０~１0
2０
0～10

填料
瓷粉
铸石粉
石墨粉
硫酸钡粉
石棉绒
１50～200
（180～23０)
(１０0～１50)
130~１8０
（１7０～220）
（90～130)
5
100～150
1０0~15０
100～1５０
(１８0~２20)
（2）、呋喃胶泥
（3）、环氧胶泥
（4）、聚酯胶泥
