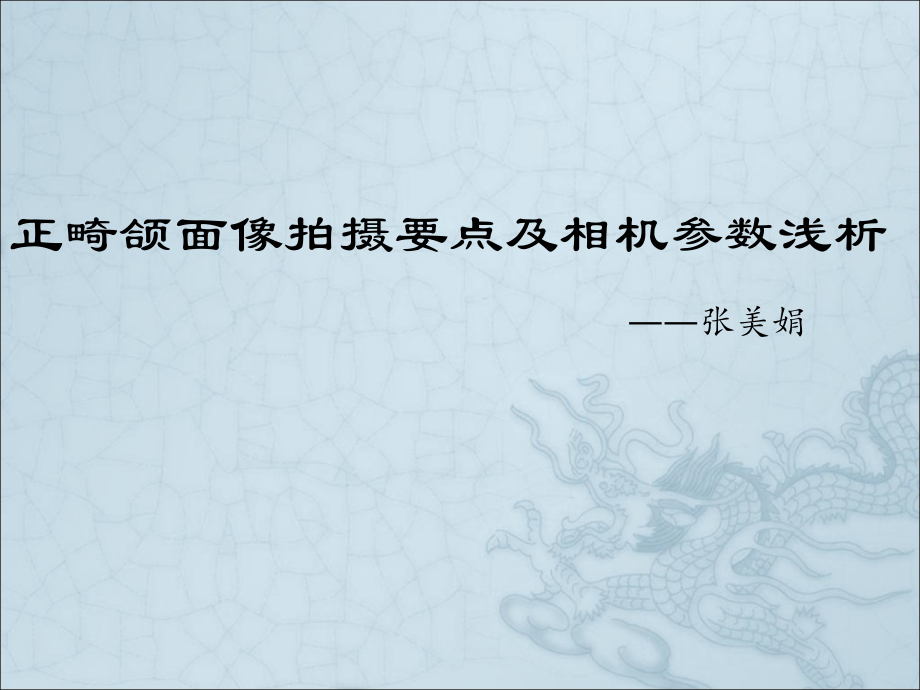

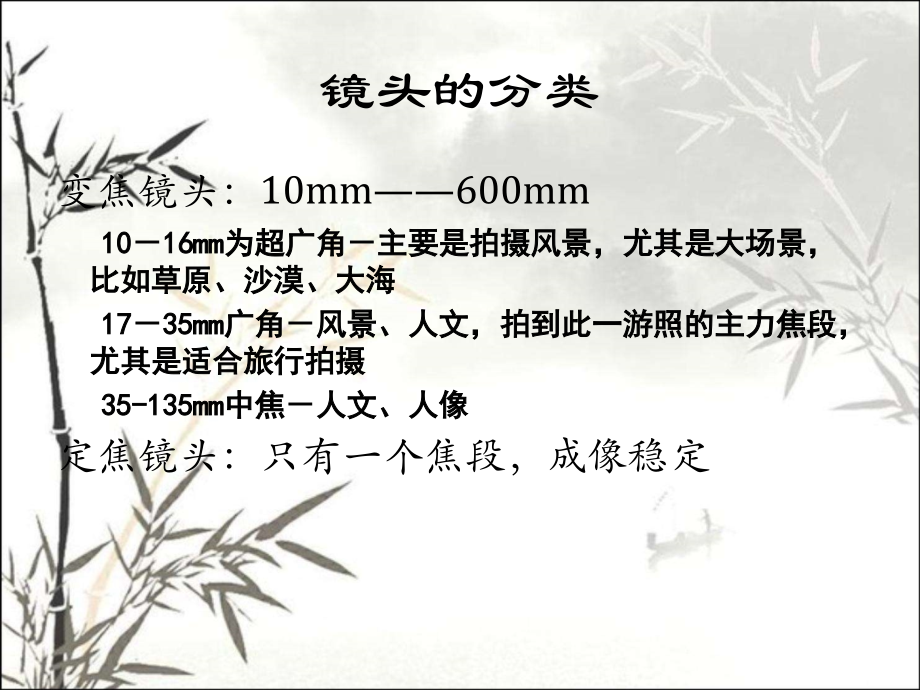

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,正畸颌面像拍摄要点及相机参数浅析,张美娟,镜头的分类,变焦镜头：,10mm600mm,10,16mm,为超广角主要是拍摄风景，尤其是大场景，比如草原、沙漠、大海,17,35mm,广角风景、人文，拍到此一游照的主力焦段，尤其是适合旅行拍摄,35-135mm,中焦人文、人像,定焦镜头：只有一个焦段，成像稳定,相机档位,P,档 全自动档,自动评估周围环境光线，自动寻找最佳参数设置，以求最佳照片效果。各参数均不能调节,M,档 手动挡,每一次拍照都以设定的参数进行拍摄，无论周围环境如何，无论照片是否清晰,Av,档 光圈优先,每一次拍照均以设定好的光圈值为标准，以成像最佳为原则自动匹配其他参数,Tv,档 快门优先,每一次拍照均以设定好的快门速度为标准，以成像最佳为原则自动匹配其他参数,几个重要参数,ISO,感光度,光圈,快门速度,ISO,的意义,感光度,200,感光度,800,感光度,1600,光圈的意义,光圈,13,，对焦点在上中切牙,光圈,13,，对焦点在上尖牙,光圈,22,，对焦点在上中切牙,光圈,22,，对焦点在上尖牙,快门速度的意义,快门速度,1/50,快门速度,1/150,正面像要求,鼻梁与画面左右两侧距离相等,面部位于画面正中,两眼连线与画面底边平行,没有歪头,两眼外眦到相应的耳廓的距离相等,没有转头,画面下缘位于患者锁骨处,侧面像要求,能看到对侧眼睫毛为标准,主要展现侧貌,眶耳平面与地面平行,眶耳平面指耳孔上缘与眼眶下缘连线,鼻尖到画面边缘的距离约,4mm,画面下缘位于患者锁骨处,正颌像要求,假象平面与画面上下缘平行,假想平面指上中切牙切断与,16,牙,26,牙形成的平面,至少暴露至第一磨牙,全牙列清晰,相机长轴垂直于牙弓经切牙的切线,侧颌像要求,清楚显示尖牙和磨牙的咬合关系,假想平面与画面上下缘平行,以对侧颊部粘膜为背景，至少暴露至同侧中切牙,相机长轴垂直于牙弓经尖牙的切线,上颌像要求,腭中缝平行于画面两侧缘,上中切牙距两侧缘距离相等,反光镜与假想平面呈,45,，相机长轴与反光镜呈,45,45,45,90,上牙列,反光镜,成像,相机长轴,45,45,90,上牙列,反光镜,成像,相机长轴,资料的可比性,患者治疗前中后的照片具有可比性,拍摄时统一大小、取景范围、拍摄距离,THATS ALL.THANK YOU!,
