水下曝气设备及其他曝气方式课件.ppt

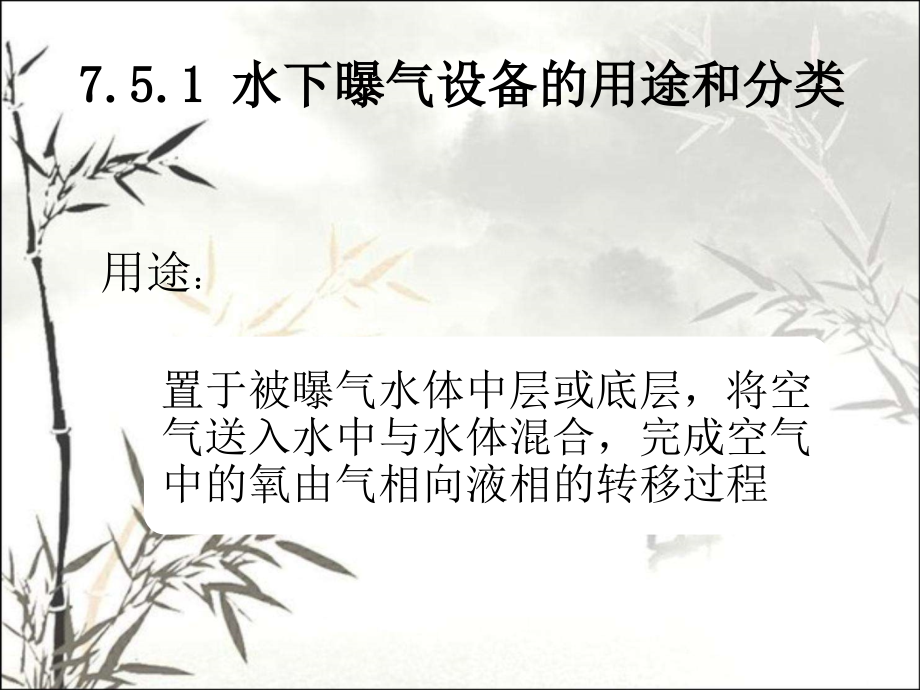

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,7.5,水下曝气设备,水下曝气设备,射流曝气机,泵式曝气机,自吸式螺旋曝气机,水下叶轮曝气器,两用曝气器,扬水曝气器,7.5.1,水下曝气设备的用途和分类,置于被曝气水体中层或底层，将空气送入水中与水体混合，完成空气中的氧由气相向液相的转移过程,。,用途,：,分类,进气方式,压缩空气供气式,自吸式空气式,一般采用鼓风机或空压机,送气,靠叶轮离心力或射流技术产生负压区，外接进气管吸进空气,水下曝气机的突出优点,1,能够提高氧的转移速度,2,同时由于底边流速快，在较大范围内可以防止污泥沉淀,3,无泡沫飞溅和噪声，避免了二次污染,发达国家还有深水曝气设备，深度大于,10m,有的设备水深达,30m,。,7.5.2,射流曝气机,射流曝气机,自吸式,供气式,具有曝气功能外，同时兼有推流及混合搅拌的作用,。,（,1,）自吸式射流曝气机,空气常压、水高压,自吸式射流曝气机工作原理,自吸式水下射流曝气机由潜水泵和射流器组成。当潜水泵工作时，高压喷出的水流通过射流器喷嘴产生射流，通过扩散管进口处的喉嘴时，在汽水混合室内产生负压，自动将夜面以上的空气由通向大气的导管吸入。经与水充分混合后，空气与水的混合液从射流器喷出，与池内形成环流。,（,2,）供气式射流曝气器工作原理,通常设置在曝气池或氧化沟底部，外接加压水管、压缩空气管。送入的压缩空气与加压水充分混合后向水平方向喷射，形成射流和混合搅拌区，对水体充氧曝气。工程实际中常用的供气式射流曝气机（器）为密集多嘴空气扩散装置。,应用,建筑的中水处理以及工业废水处理的预曝气,污水处理设备的曝气与搅拌,污水池的搅拌、防止腐坏与沉淀和防止浮渣,7.5.3,泵式水下曝气机,泵式水下曝气机也称自吸式潜水曝气机，是活性污泥法工艺中普遍采用的一种曝气设备，也是,SBR,反应器中常用的一种配套设备。,叶轮与潜水电机直连，叶轮转动时产生的离心力使叶轮进水区产生负压，空气通过进气导管从水面上吸入，与进入叶轮的水混合形成汽水混合液由导流孔口增压排出，水流中的小气泡平行沿着池底高速流动，在池内形成对流和循环,。,直接安装于池底对水体进行曝气,7.5.4,自吸式螺旋曝气机,自吸式螺旋曝气机是一种小型曝气设备，驱动轴上部有空洞，螺旋桨在水下高速旋转，中空的螺旋桨驱动轴顶端连接着电机轴，其底端与螺旋桨和扩散器连在一起。形成负压并产生液体流，在压力差的作用下，空气通过空心驱动轴进入水中。,螺旋桨形成的水平流将空气转化成细微、均匀的气泡，其平均直径,2mm,。,由于螺旋桨的作用，该曝气机同时具有混合推流的功能，使得气泡扩散得较远，从而与水接触时间很长，氧利用率非常高。,自吸式螺旋曝气机,工作时曝气机的入水角度可以在,30,度到,90,度之间调节，通常以,45,度放置，但有些时候为达到最好的效果，必须根据具体情况调节安装角度；曝气机可以提出水面直接维修。一般用于小型曝气系统，或者作为大中型氧化沟增强推流与曝气效果而增添的附加设施。,优点是安装容易，,运行费用低，噪,声小，操作也较,简单。,7.5.5,水下叶轮曝气器,空气由水下通过环形穿孔管或喷嘴送入，水下叶轮由电动机及齿轮箱传动，将气泡打破。,优点是可以调节风量，尤其适用于寒冷地区，无结冰及溅水。,缺点是既需要鼓风设备、又需搅拌设备，造价高所需功率大。,7.5.6,扬水曝气器,具有充氧曝气与提升功能的新,型曝气设备。通过直接给下层水,体充氧和通过混合循环作用破坏,水体分层，促进表层高溶解氧向,下层传递，增加下层水体溶解氧。,水体循环混合功能，抑制藻类,生长。,充氧功能，抑制底泥污染物释,放。,扬水曝气器结构图,7.6,其他曝气方式,纯氧曝气,深井曝气,7.6.1,纯氧曝气,纯氧代替空气，可,以提高生物处理的速,度。纯氧曝气池的构,造见右图。,在密闭的容器中，溶解氧的饱和度可提高，氧溶解的推动力也随着提高，氧传递速率增加了，因而处理效果好，污泥的沉淀性也好。纯氧曝气并没有改变活性污泥或微生物的性质，但使微生物充分发挥了作用,。,纯氧曝气的缺点是纯氧发生器容易出现故障，装置复杂，运转管理较麻烦。,7.6.2,深井曝气,气体在水中的溶解度与水深成正比,高效、节能、省地,对,城市污水和工业废水均可应用，特别适用于寒冷地区和环境要求高的地区。,谢谢观赏！,
