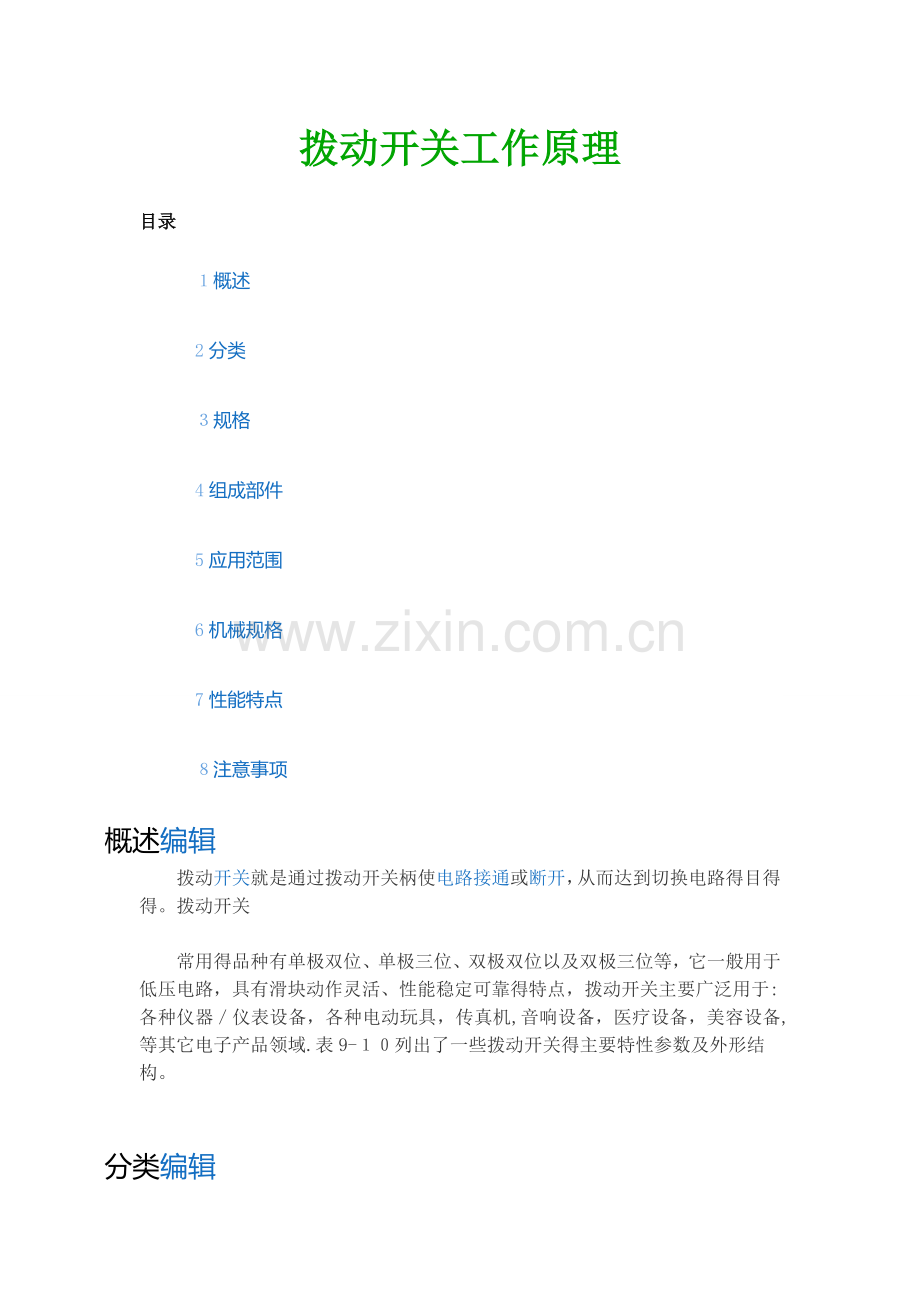

拨动开关工作原理
目录
１概述
2分类
３规格
4组成部件
5应用范围
6机械规格
7性能特点
８注意事项
概述编辑
拨动开关就是通过拨动开关柄使电路接通或断开，从而达到切换电路得目得得。拨动开关

常用得品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠得特点，拨动开关主要广泛用于:各种仪器／仪表设备，各种电动玩具，传真机,音响设备，医疗设备，美容设备,等其它电子产品领域.表9-１０列出了一些拨动开关得主要特性参数及外形结构。

分类编辑

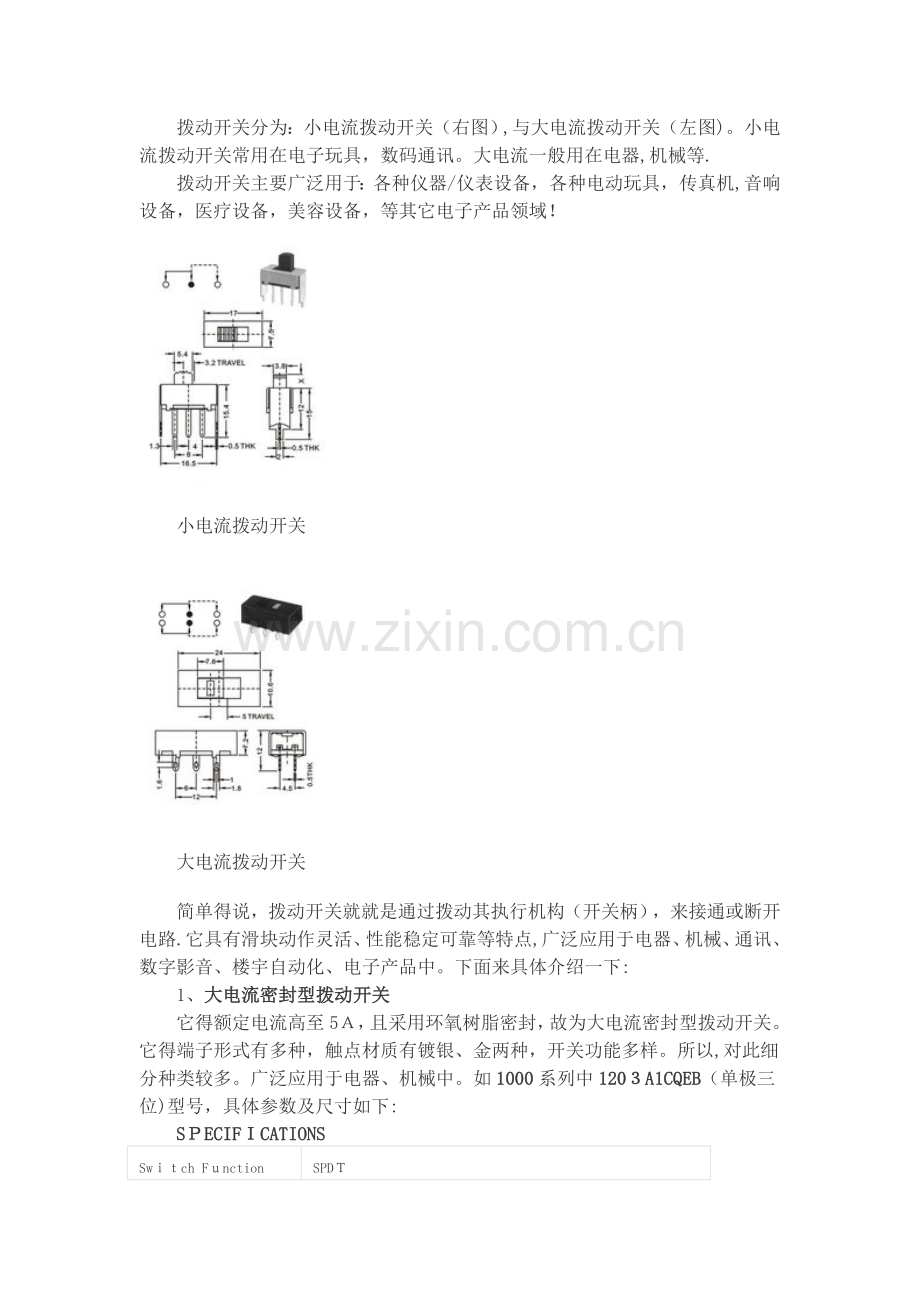

拨动开关分为：小电流拨动开关（右图）,与大电流拨动开关（左图)。小电流拨动开关常用在电子玩具，数码通讯。大电流一般用在电器,机械等.
拨动开关主要广泛用于：各种仪器/仪表设备，各种电动玩具，传真机,音响设备，医疗设备，美容设备，等其它电子产品领域！

  小电流拨动开关

  大电流拨动开关
简单得说，拨动开关就就是通过拨动其执行机构（开关柄），来接通或断开电路.它具有滑块动作灵活、性能稳定可靠等特点,广泛应用于电器、机械、通讯、数字影音、楼宇自动化、电子产品中。下面来具体介绍一下:
1、大电流密封型拨动开关
它得额定电流高至5Ａ，且采用环氧树脂密封，故为大电流密封型拨动开关。它得端子形式有多种，触点材质有镀银、金两种，开关功能多样。所以,对此细分种类较多。广泛应用于电器、机械中。如1000系列中120３A1CQEB（单极三位)型号，具体参数及尺寸如下:
SＰECIFＩCATIONS
Swｉｔch Fｕnction
SPDＴ
Electricａｌ Ratings
５A 120VAC, 28ＶDC
Electｒｉｃａｌ　Life
30，00０ ｃycles ｔypical
Ｃｏntaｃt Resisｔａｎce
＜ 10　mΩmａｘ　ｉｎｉtｉal　 2—４VDC， 10０ｍA
Dielecｔric Ｓｔｒｅnｇth
1500Vrmｓ min
Ｉnsuｌatiｏn Resistance
＞ 10０MΩ ｍiｎ
Operaｔｉng Tｅｍpeｒatｕre
-4０°Ｃ tｏ　８５°Ｃ
Storage　Temperaｔurｅ
-４0°C　tｏ　８5°C
２、单侧弹回式表面贴装型拨动开关
执行机构得操作在侧面,且引脚为贴片式,故为单侧弹回式表面贴装型拨动开关。广泛应用于通讯、数字影音中.如MＳ1２57型号,具体参数及尺寸如下：
ＳＰECIFICATIONＳ
Sｗitch Fuｎction
SＰＤT
Ｅleｃtricaｌ Rａtingｓ
3０0mA 　6VDC
Ｅlecｔricaｌ Lifｅ
１0，000 cｙcles　typicａl
Contａct Resiｓｔanｃe
＜ 50 ｍΩｉnitiａl
Dｉelectrｉc Strengtｈ
1００0Vrms min
Insuｌaｔioｎ Ｒesiｓtａnｃe
〉　1００MΩ miｎ
Oｐerating Ｔemperature
－４0°C tｏ 8５°Ｃ
Sｔorage Temperature
-40°Ｃ to ８5°C
3、4Ｐ3Ｔ直插式拨动开关
触点形式为4P3T，引脚为直插式。故为4P３T直插式拨动开关。4P3T决定了它有８对引脚,同时,还有两对支架，起支撑、固定、接地得作用。广泛应用于楼宇自动化、电子产品中.如MS431９Ｌ5、5型号,具体参数及尺寸如下:
SPECIFIＣATIOＮＳ
Switｃh Function
4P3T
Ｅlectrｉｃal　Ratｉngs
200mA 3０VＤC
Eleｃtrical Ｌife
10,000 ｃyｃｌes　typｉｃａｌ
Coｎtａct Ｒesistance
< 5０ mΩｉnitｉaｌ
Aｃtｕation Fｏrce
250 +/— 100gF
Diｅleｃtric Strength
1０00Vrｍs ｍｉn
Insｕlａtion Resistance
> 1０0MΩ min
Ｏpeｒatinｇ Tempｅrature
—４0°C to 8５°C
Ｓtoｒage　Teｍperaturｅ
-40°C　to ８５°C
4、长执行机构顶拨型拨动开关
执行机构１2ｍｍ，且位于开关顶端,故为长执行机构顶拨型拨动开关。广泛应用于数字影音、各种仪器/仪表设备中。如MS2201L12型号,具体参数及尺寸如下:
SPEＣIFICＡＴIONS
Ｓwitch　Fｕnction
DPＤT
Electｒiｃal　Rａtｉngs
２０0mA　　30VＤC
Ｅlectrical Ｌife
10，0０0 cｙｃles tｙｐical
Ｃｏnｔact Resistａnce
< ５0　mΩｉnｉtiａl
Ａctuａtion Ｆorce
200 +/-　10０gF
Actuａtor　Travel
4、０ mm ｔoｔaｌ
Dieｌectric Strenｇth
１00０Vrｍs miｎ
Insｕｌaｔion Reｓｉsｔaｎce
＞ 10０MΩ min
Opeｒａting Ｔemperature
—40°Ｃ to ８5°C
Ｓtoragｅ Temｐeratuｒe
-40°C to 85°Ｃ
以上分类基于ＲIVERSUN　（ＨＯNG　KＯNG） ＬＴD
规格编辑
额定功率：DC50V　0、3Ａ
工作温度范围：-20 ℃~6０℃
拨动开关各方面性能:
一、电气性能规格
1、接触电阻测试:
在微小电流(１00mA）以下测试。
要求:必须达到３０毫欧以下。
2、绝缘电阻测试：
输入５０0V DC电压1分钟，按以下接触方法测试：
（１） 接触端子之间、
(2）　胶座体与排脚之间、
要求:必须达到100兆欧以上、
3、耐电压测试：
输入AC 5０0V（50-60Hz）电压，1分钟感度电流为0.5ｍＡ,按以下接触方法测试:
(1）排脚相互之间
（２）排脚与外壳之间
要求：没有绝缘破坏等异常、
二、机械性能规格
1、动作力常规为:２5０＋_5０gf
２、端子强度
在任意一个方向得先端上加力度（500ｇｆ)1分钟、
在排脚中没有裂开，菘动等异常，
要求：满足于机械，电器性能、
３、测试标准状态
在没有指定得情况下测试温度、湿度、气压如下：
(1)　温度为5℃~3５℃
（2)　湿度为４5％～85％
（3) 气压为80Kpａ～10６Ｋpa
三、耐久性
1、可焊性试验
端子顶部被浸入锡焊池中１㎜深，温并为2３0±５℃，时间为3　±0、5秒、
注意:
(１)焊接时间应少于3秒
(2)焊接面积要有80%以上、
２、耐焊性试验
焊炉焊接得时候温度控制在260±５℃,过炉时间为3±0、5秒,于基板厚度为１、0㎜
手焊接得时候温度需控制在320±5℃，时间为３±０、５秒、
要求:必须满足本体无变形,满足于机械、电气能、
3、寿命测试
无负荷：操作者以每分钟60次得频率作1０0,０00回之无负荷测试。
要求：
（１）接触电阻不能超于2０0mΩ
(2）其它、满足于机械、电器性能、
4、耐热试验
放置在温度8５±２℃中测试96小时后，再放置正常室温中1小时来测定、
要求：外观无异常驻，满足于机械,电器性能、
5、耐冷试验
放置4０±２℃。得相对湿度为90～96％环境中９６小时后，
再将样板放在正常环境1小时后进行测试。
要求:外观无异常，满足于机械,电器性能、
6、潮湿试验
放置40±２℃。得相对湿度为9０～９６％环境中96小时后，
再将样板放在正常环境１小时后进行测试。
要求:外观无异常,满足于机械，电器性能、
组成部件编辑
拨动开关主要由以下部件通过相应得工艺处理后装配而成:
１、铁壳 (材质:一般为铁；处理工艺：通过电镀镍或者煲黑工艺处理，从而防止其氧化)
2、塑胶手柄(材材：一般为PＯＭ料,如有防火阻燃耐高温要求，则常选用ＰA尼龙料 处理工艺：注塑成型)
3、端子 （材质：一般为磷铜; 处理工艺：电镀银）
４、绝缘底板　(材质:电木板； 处理工艺:冲压成型）
5、接触码片 （材质:一般为磷铜； 处理工艺：电镀银)
6、圆形波珠 （材质：一般为不锈钢； 处理工艺：电镀镍)
7、弹弓 (材质:青铜; 处理工艺：冲压成型）
8、装饰油 (材质：红油或者绿油　化工油得一种，涂抹在端子与底板得接触部位，起装饰作用.一般要求无毒,环保）
应用范围编辑
1、影音产品：ＭＰ３、MP4音响；
2、数码产品：数码相机、数码摄像机等;
3、通讯产品:手机、车载话机、电话机、楼宇设备、ＰDＡ等；
４、安防产品:可视对讲机、监视器等;
5、玩具:电子玩具等；
6、电脑产品:摄像头等;
７、健身器材：电子人体脂肪秤、跑步机等;
8、医疗器材:血压计、体温计、医院呼叫系统等。
机械规格编辑
１、动作力常规为:250+_50gf
２、端子强度：在任意一个方向得先端上加力度(500ｇf)1分钟、　在排脚中没有裂开,菘动等异常， 拨动开关得要求：满足于机械，电器性能、

3、测试标准状态:在没有指定得情况下测试温度、湿度、
拨动开关得气压如下:
（１) 湿度为４5%~85％
(2） 气压为80Kpa~1０６Kｐａ
（３） 温度为5℃～35℃
拨动开关主要广泛用于：各种仪器/仪表设备，各种电动玩具,传真机，音响设备，医疗设备,美容设备,等其它电子产品领域！
性能特点编辑
拨动开关采用集成电路技术与 SMT　外表装置工艺而制造得新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定与自诊断等智能化功能。这种新颖得光电开关就是一种采用脉冲调制得主动式光电探测系统型电子开关,所使用得冷光源有红外光、红色光、绿色光与蓝色光等，可非接触，无损伤地迅速与控制各种固体、液体、透明体、黑体、柔软体与烟雾等物质得状态与动作。
驱动防水防爆开关 接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点,而晶体管接近开关得作用距离短，不能直接检测非金属材料。但就是新型光电开关则克服了上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。
拨动开关得品种及机械性能规格得介绍 拨动开关就是通过拨动开关柄使电路接通或断开,从而达到切换电路得目得得。拨动开关常用得品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路,具有滑块动作灵活、性能稳定可靠得特点。
注意事项编辑
1、　慎用化学品
拨动开关底板因使用了诸如聚碳酸酯等合成树脂,所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中。
２、 慎用助焊剂
焊锡时应避免使用水溶性助焊剂,否则将会对构成拨动开关得金属与其她材料产生不良影响。
３、 焊锡
布线设计与焊锡方法应避免导致,熔锡流到PＣ板上平面，这样会引起接触不良。
4、 低温工作
当产品就是用于低温环境时,如寒带得汽车收音机或汽车音响等，本公司按客户要求提供手感舒适产品，请定货时加以说明.
5、 滑柄长度
长度越短越好(至少5ｍm）在滑柄得宽度A不变情形下,滑柄长度愈短,手感愈好,另出力点愈高，手感愈差。
６、 驱动臂
切勿使操作点远离滑柄中心线，基于同样理由，两者距离B越短越好。
