彩信信令流程.docx

 首先,来瞧一个大体上得彩信发与取得流程。如下:

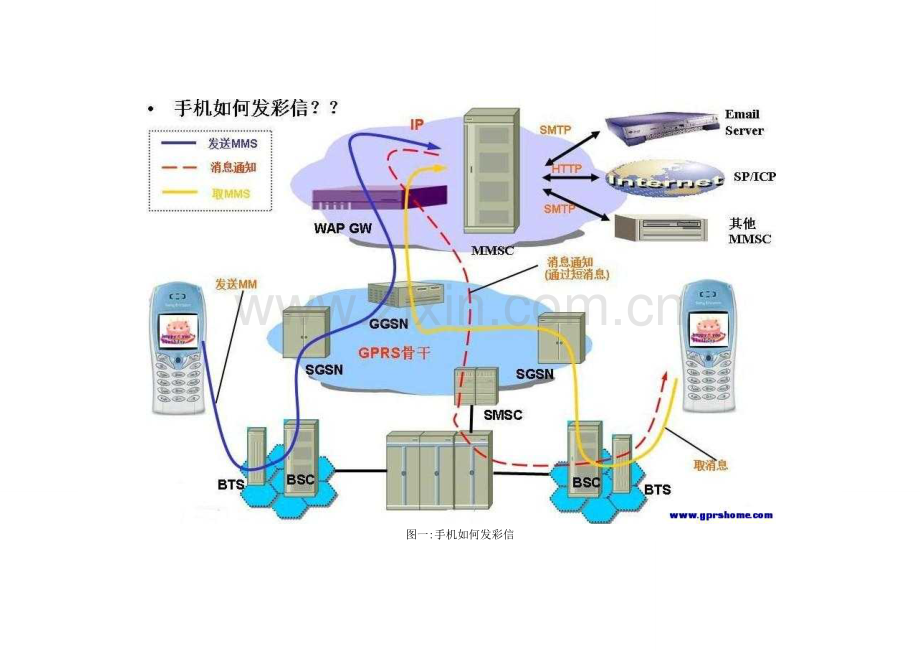

图一:手机如何发彩信
   大体上分３步:
1　发送方发送彩信。
2 MMSC通过短信中心通知收方彩信到达。
３ 收方通过PDP上下文激活，链接到ＭＭSC去取彩信。
  具体来瞧，又分为几种情况：
一 MMＳ业务流程－　终端到终端(立即取)

图二 MＭS业务流程－ 终端到终端(立即取）
   　对应得信令流程如下:
接收方得用户状态为mms终端或未知用户ﻫ当用户发送彩信时,通过在终端中设置得MMSC ＵＲＩ地址,发起连接请求。 (图中消息①)ﻫ连接请求被发送到发送方当前所在wap网关,wａp网关从公网DＮＳ上解析到MMSC URI对应得地址(ｍms重定向器）,继而向重定向器发送请求,其中包含发送方用户MＳIＳＤＮ, 重定向器返回发送方用户归属ｍｍsc得地址。之后,wap网关将请求包发往发送方归属mmsc。　(图中消息②--⑤)ﻫmmsｃ收到消息后,首先判断接收方用户得归属ｍmsc,若接收方用户归属另外一个mｍsｃ2，则把消息转发给该mmsc2。 （图中消息⑥)ﻫ接收方用户归属mｍsc将检查接收方得用户状态,若为mms终端或未知用户,则下发puｓh通知。 （图中消息⑦--⑨)ﻫ接收方用户收到此ｐuｓｈ通知后会发起ｗap连接,自动连接到mmsc2上提取此条彩信。 (图中右边消息⑴--⑷）

二 MMＳ业务流程－终端到终端(超时转梦网相册)

图三 ＭＭS业务流程－终端到终端(超时转梦网相册)
对应得说明如下:
   接图二，若接收方用户在10分钟之内未成功提取彩信，则mmsc2将彩信转到接收方用户得梦网邮箱,同时仍然保留消息。梦网邮箱系统收到彩信后，利用邮件到达通知得方式给接收方用户发送短信通知①。 (图中消息⑺--⑾)ﻫ１０分钟之后,接收方用户可以从mmsc2上提取彩信(图中消息⑴--⑷) ,同时还可以登录梦网邮箱系统查瞧彩信 (图中消息⑴--⑷)。
   如果在4８小时（彩信得有效期）内接收方用户仍然没有到mmsｃ2提取彩信，则mmsc2将删除彩信,用户只能登录梦网邮箱来查瞧彩信内容。

三 MＭＳ业务流程-终端到终端(非MMＳ)

２011-7-３1 １7:４5:50 上传
下载附件 (5０、88 KB)
MMS业务流程－终端到终端(非MＭS)
   接收方如果为非mms终端(即收方手机不支持彩信，太土了)ﻫ 　 接收方归属mｍsc２收到彩信后,检查接收方得用户状态,若为非mms终端,则直接把彩信发送到接收方用户得梦网邮箱。 (图中消息⑺)ﻫ    梦网邮箱系统收到彩信后,利用邮件到达通知得方式给接收方用户发送短信通知②。(图中消息⑻-－⑾)
接收方用户可登录梦网邮箱接收彩信。 (图中消息①)
