螺旋输送机传动装置设计

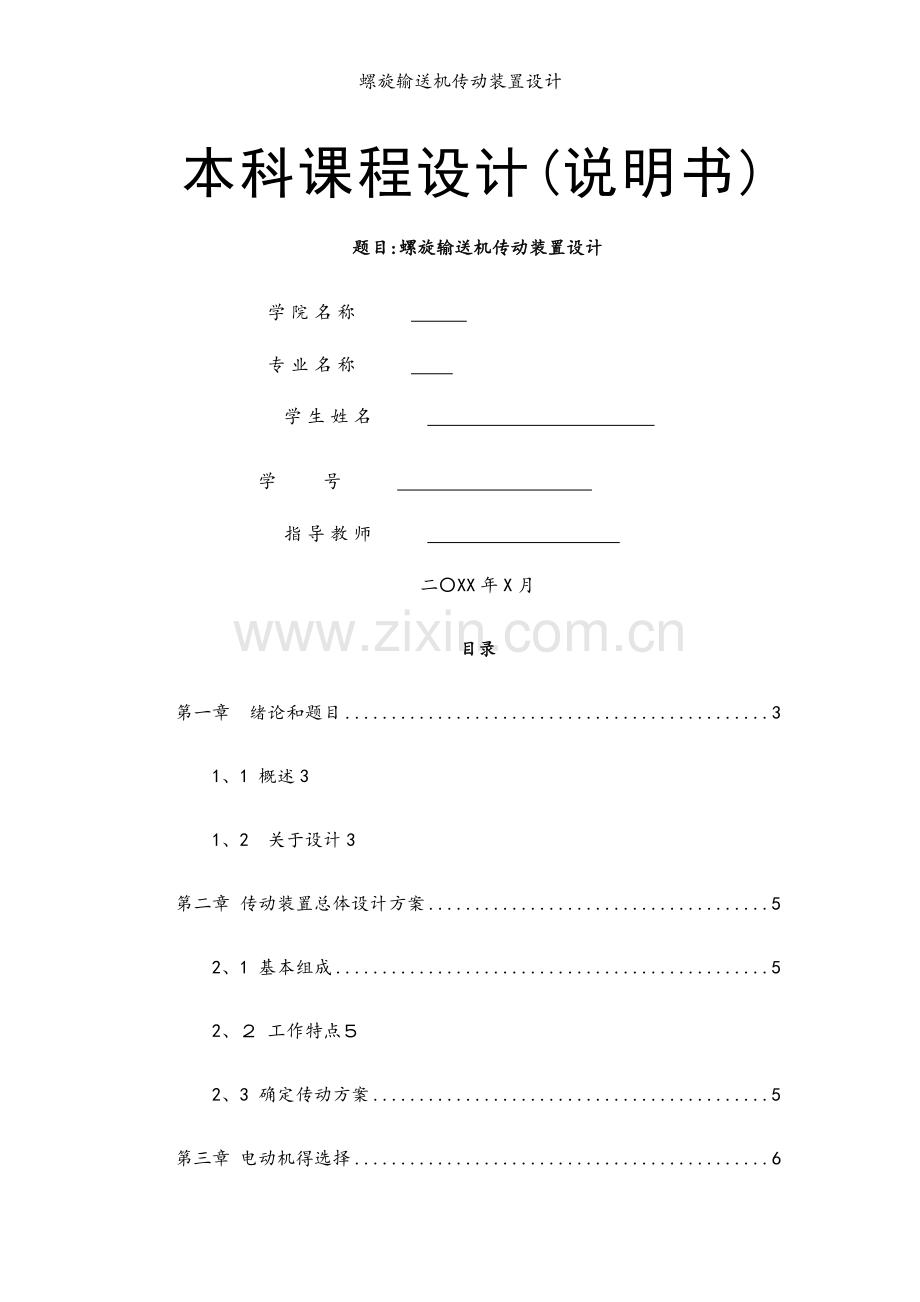

本科课程设计(说明书)
题目:螺旋输送机传动装置设计
　 学院名称 　
　专业名称 　
　 　　 学生姓名　 　 　　 　 　 　　
学 号 　 　 　　 　
　 　　 指导教师 　 　 　　
二〇XX年X月

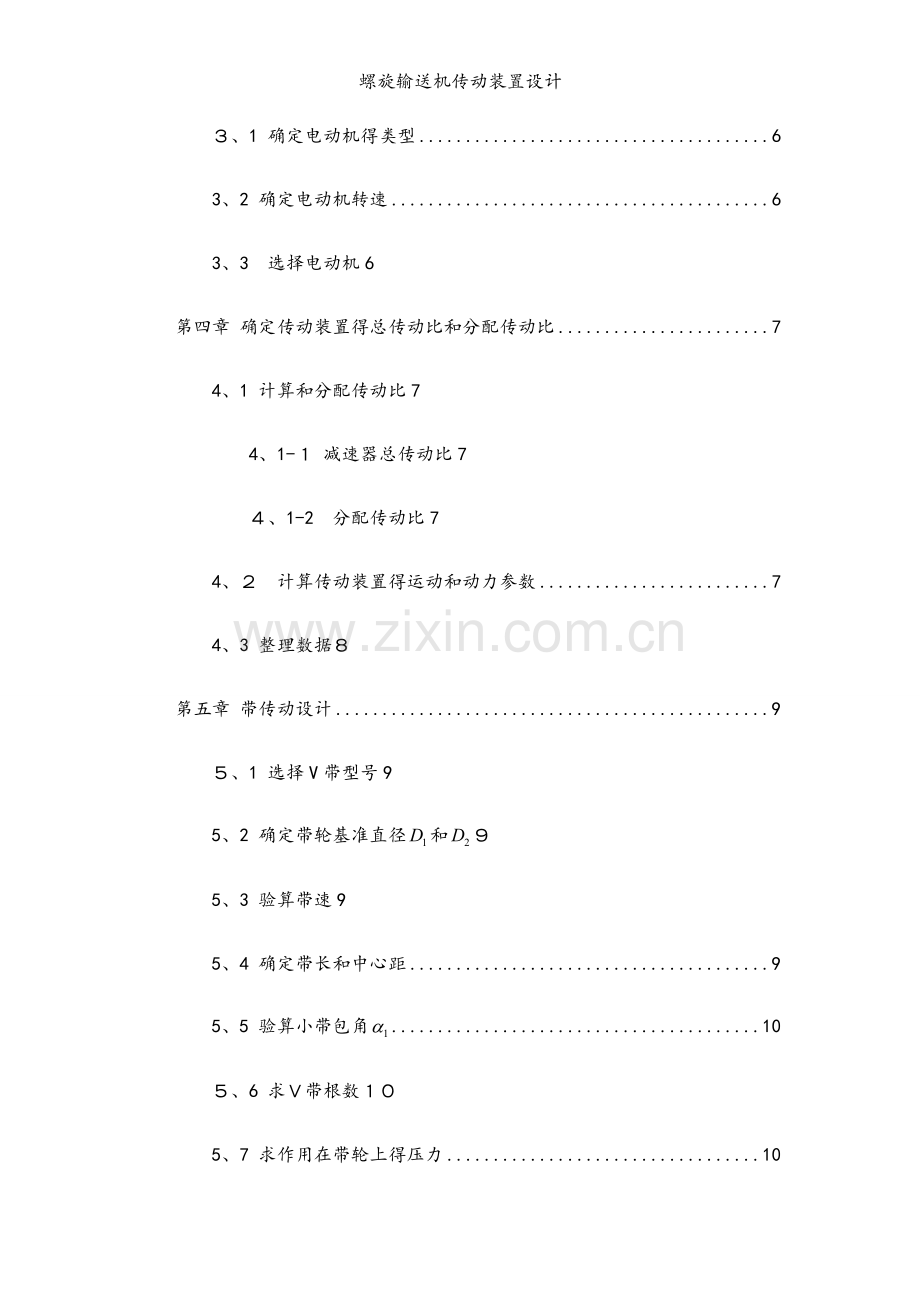

目录
第一章　绪论和题目 3
1、1 概述3
1、2　关于设计3
第二章 传动装置总体设计方案 5
2、1 基本组成 5
2、２ 工作特点５
2、3 确定传动方案 5
第三章 电动机得选择 6
３、1 确定电动机得类型 6
3、2 确定电动机转速 6
3、3　选择电动机6
第四章 确定传动装置得总传动比和分配传动比 7
4、1 计算和分配传动比7
4、1-１ 减速器总传动比7
４、1-2　分配传动比7
4、２　计算传动装置得运动和动力参数 7
4、3 整理数据８
第五章 带传动设计 9
５、1 选择V带型号9
5、2 确定带轮基准直径和９
5、3 验算带速9
5、4 确定带长和中心距 9
5、5 验算小带包角 10
５、6 求Ｖ带根数１０
5、7 求作用在带轮上得压力 10
5、８　V带参数总结列表 １1
第六章 传动零件齿轮得设计计算12
6、1 齿轮材料得选择12
6、２ 齿轮参数计算 12
6、2-1 确定许用应力12
6、2-2 确定齿轮构造参数 12
6、2-3 验算齿轮弯曲强度１3
6、2-4 齿轮圆周速度13
6、3 齿轮主要参数１4
第七章 设计心得体会 15
第八章 参考文献1５
第一章 绪论和题目
1、1　概述
螺旋输送机用于在加工生产中输送需要密封得粉状(细粒)物体。她在现代化生产中应用广泛,如建材、化工、电力、冶金、煤矿炭、粮食等。螺旋输送机得动力源就就是电动机,通过带传动和齿轮传动得方式驱动螺旋管,从而实现对物体得运输。
关键词:电动机、带传动、齿轮传动、螺旋管
1、2 关于设计
本次设计为课程设计,通过设计螺旋输送机传动装置,学习机械设计得基本过程,掌握设计方法,以学习得各种机械设计,材料,运动,力学知识为基础,以《机械设计基础》、《机械制图》、《机械设计课程设计手册》、《制造技术基础》、《机械设计课程设计指导书》等参考书和国家标准为依据,独立完成螺旋输送机传动装置得设计、计算、验证得全过程。亲身了解设计过程中遇到得问题和解决得方法,思考、分析最优方案。这就就是第一次独立自主得设计过程,为毕业设计及今后就业做铺垫。
课程设计题目4:螺旋输送机传动装置设计
1、运动简图:

２、原始数据:
题号
参数
1
2
３
4
５
６
７
8
9
10
工作机轴上得功率PW
(ＫW)
0、８
０、８5
０、95
１
1、2
1、５
１、8
2
2、5
3
工作机轴得转速ｎ
(r／mｉn)
60
65
７0
75
80
85
90
9５
100
110
每日工作时数T(h)
8
8
8
16
16
16
８
8
16
16
使用期限
(y)
10
10
1０
10
10
10
1０
8
8
8
３、已知条件:
1、作情况:单向转动,载荷较平稳;
2、工作环境:室内;3、动力来源:电力,三相交流,电压3８0／220V;4、工作机效率:ηj=0、94(包括轴承得效率损失);５、制造条件及生产批量:一般机械厂生产制造,要求结构紧凑,大批量;6、V带传动与水平面夹角为4５°布置。
4、设计工作量:
1、 减速器装配图1张(A0或A1);
2、 零件工作图1~3张;
3、 设计说明书1份。
第二章 传动装置总体设计方案
2、1 基本组成
本螺旋输送机得传动装置就就是由电动机、减速器、联轴器和工作机(螺旋输送机)四部分组成。
2、2 工作特点
根据题目可知,本传动装置单项转动,载荷较平稳,但就就是生产批量为大批量。所以要求传动装置有较大得抗疲劳强度。装置结构紧凑就要求其足够得刚度和耐磨性。
2、3 确定传动方案
传动方案可参考图1－1,选用V带、连接轴和齿轮为传动介质。考虑到电机转速高,传动功率大,将V带设置在高速级。

图１-1 传动装置运动简图
第三章 电动机得选择
3、1 确定电动机得类型
按工作要求和工作条件,根据初步选用Y系列3相异步电动机,额定电压为３80V,频率５0Hz。由题目原始数据可知:
工作机轴上得功率Pw=0、８kW。
根据《机械设计课程设计手册》表１-5可以确定:
η1为V带传动效率,取０、96
η2为滚动轴承传动效率,有两对,取0、９8
η3为8级精度圆柱齿轮传动效率,取0、９7
η4为十字滑块联轴器效率,取0、９8
ηj为工作机效率,取0、9４
根据《机械设计课程设计指导书》公式(5),带入以上数据可得:

根据《机械设计课程设计指导书》公式(1)可得电动机所需工作功率为:

3、2 确定电动机转速
由题目原始数据可知工作机轴得转速n=６0r/ｍiｎ。
根据《机械设计课程设计指导书》表1可知,按推荐得传动比合理范围,V带传动得传动比ｉ’=２～4,单级圆柱直齿轮减速器传动比i’’=3~6,则总传动比合理范围为i’a=6~２４,根据《机械设计课程设计指导书》公式(6)可得转速范围:

3、3 选择电动机
根据《机械设计课程设计手册》表１２-1,选出可提供传动装置动力源得电动机:
表1　传动装置电动机选用表
序号
电动机型号
额定功率Kw
满载转速r/min
堵转转矩
最大转矩
质量
kg
额定转矩
额定转矩
2
Ｙ90L-6
1、1
910
2、0
2、2
２5
3
Y90Ｓ-４
1、1
１400
2、3
2、3
２2
由于题目所示得已知条件,可在以上两种电动机中选择Y９0S-4作为传动装置得电动机。
第四章 确定传动装置得总传动比和分配传动比
4、1 计算和分配传动比
４、1－１ 减速器总传动比
由选定得电动机满载转速和工作机主动轴转速,根据《机械设计课程设计指导书》公式(７)可得传动装置总传动比为

4、1-2 分配传动比
根据《机械设计课程设计指导书》公式(8)可得:

由此可以推导出:。其中,分别为带传动和减速器得传动比。为使V带传动外轮廓尺寸不知过大,初步取(世纪得传动比要在设计V带传动时,由所选大、小带轮得标准直径之比计算),则减速器传动比为:

由于为一级减速器,所以减速器传动比。
4、２ 计算传动装置得运动和动力参数
为进行传动件得设计计算,要推算出各轴得转速和转矩(或功率)。如将传动装置各轴由高速到低速依次定义为I轴,ＩI轴……。
（1） 各轴转速
由《机械设计课程设计指导书》公式(9)～(11)可得
I轴:
II轴:
工作机轴(螺旋管):
（2） 各轴输入功率
由《机械设计课程设计指导书》公式(12)和(13)得
I轴:
II轴:
工作机轴(螺旋管):
I~II轴得输出功率则分别为输入功率×轴承效率0、98,例如I轴得输出效率为,其余类推。
（3） 各轴输入转矩
由《机械设计课程设计指导书》公式(１6)~(2１)得

所以
I轴:
IＩ轴:
工作机轴(螺旋管):
4、3　整理数据
把以上运动参数整理并列出表格,可得下表:
表２ 运动和动力参数运算结果整理表
轴名
功率 P/ＫW
转距T/Ｎ·ｍ
转速n
r/mｉｎ
转动比i
效率

输入
输出
输入
输出

电机轴

0、９8

6、6８5
1400
3、０
0、9６
Ⅰ轴
0、94
0、92
19、25
1８、8７
466、67
7、78
０、96
Ⅱ轴
0、89
0、87
14２、３7
１39、52
59、98
1
0、95
工作机轴
0、85
0、83
136、７３
１3４、00
５9、9８
1
0、９６
第五章 带传动设计
5、1 选择V带型号
首先确定工作情况系数,由题目得每天工作小时为8小时,载荷较平稳。根据《机械设计基础》表１2-6,选取。故根据根据公式可求得计算功率:

通过以上数据,,(小带轮转速),在《机械设计基础》图12-１4中选择V带型号为Z型带。
5、２　确定带轮基准直径和
首先要确定普通Ｖ带小带轮直径。由以上数据查《机械设计基础》表12-7可得小带轮,。所以可以计算出大带轮;

根据表12-７可选择。
大带轮转速。
5、3 验算带速
有上述数据可得出带速:。求得带速在5～25m/s得范围内,合适。
5、4 确定带长和中心距
初步选取中心距为,取950ｍｍ。根据《机械设计手册》公式1２－2,由上式得出带长根据《机械设计基础》表１2－2选出基准长度
计算实际中心距
。
5、5 验算小带包角
根据《机械设计手册》公式1２-1,得

所以合适。
5、6 求Ｖ带根数
由以上数据,,可知,查《机械设计基础》表１２-３可得V带基本额定功率。再根据公式12-９算出传动比

查表12－4得出V带额定功率得增量。由,查表12-5得包角修正系数,查表12－2得带长修正系数。根据以上数据,由公式１2-15得

故取４根。
５、７ 求作用在带轮上得压力
根据以上数据查《机械设计基础》表12－1得Ｖ带质量,故由公式1２-１８可得单根V带得初拉力为:

作用在轴上得压力为:

５、8 V带参数总结列表
表3　V带主要参数表
小轮直径(mm)
大轮直径(mｍ)
中心距a(ｍｍ)
基准长度(mm)
带得根数z
7１
560
９53
1２50
4
第六章 传动零件齿轮得设计计算
6、１ 齿轮材料得选择
根据题目可知,使用年限为10年,每天工作８小时,工作环境处于室内,单向转动,载荷较为平稳。但就就是生产纲领为大批量,且结构要求紧凑。所以,齿轮类型确定为直齿轮,选择材料时尽量选用硬度适中得。查《机械设计基础》表10－１得,小齿轮为45钢调质,硬度为２20ＨBＳ,大齿轮采用45钢正火,硬度为180HBS。
6、2 齿轮参数计算
６、2-１ 确定许用应力
根据选用材料和硬度,查《机械设计基础》图1０-7可得齿轮得接触疲劳极限,小齿轮和大齿轮得值取:,。由于硬度均小于350HBS可知两齿轮均为软齿面,根据表１0-４查得安全系数,故:

查图10-10可得齿轮得弯曲疲劳极限,,根据表1０-4查得安全系数,故:

6、2-２　确定齿轮构造参数
按齿面接触强度设计。设齿轮按8级精度制造。查《机械设计基础》表１0-3可取载荷系数K=1、１,。小齿轮上得转矩为:

已知,所以按《机械设计基础》公式１0-６可得:

取小齿轮齿数,则大齿轮。故实际传动比为:

模数为:,查表4-1取。所以,中心距为:

齿宽为:

取,则。为补偿安装误差,保证接触齿宽,通常小齿轮齿宽应该比大齿轮齿宽大5~10mｍ。
6、2-３ 验算齿轮弯曲强度
首先,齿宽应取接触齿宽b=５7ｍm。查《机械设计基础》图10-9,齿形系数,,得

故弯曲强度足够。
6、2-4 齿轮圆周速度
齿轮得圆周速度为:

根据题目得运行条件和精度要求,查表１0-２可选用9级精度齿轮。
６、３ 齿轮主要参数
名称
代号
公式
单位
小齿轮
大齿轮
中心距
ａ

mm
141
传动比
i

７、7８
模数
m

mm
1
齿数
z

32
2５0
分度圆直径
ｄ
d=ｍz
mｍ
32
25０
分度圆压力角

齿顶高系数

1
顶隙系数

0、25
齿顶高

mｍ
1
齿根高

mm
1、２5
顶隙
c

mm
0、25
齿顶圆直径
da

ｍm
34
25２
齿根圆直径
df

mm
2９、5
247、5
齿宽
b

mm
62
５7
材料

45钢
热处理状态

调质
正火
齿面硬度

HBS
220
1８0
第七章 设计心得体会
通过这次设计,我学会了对机械结构简图得解读和对设计要求得分析;同时,设计中大量得数据处理使我们学会了查阅资料,提高了我们查阅和引用文献得能力。最后,我在计算出数据后要进行验算;此步骤锻炼了我们对实验和计算结果进行验证处理得能力。
总体来说,这次设计提高了我得工程设计得基本能力,为后来得毕业设计和深造、工作打下了基础。
第八章 参考文献
[１]吴忠泽、高志、罗圣国、李威《机械设计课程设计手册》［Ｍ］、４版、高等教育出版社,2012、５(20１３、１２重印)
[2]龚溎义《机械设计课程设计指导书》[Ｍ]、第二版、高等教育出版社,２0１１、8(2０14、1２重印)
[３]岳大鑫、王忠《机械设计基础》[M］、西安电子科技大学出版社,2008、3(2015、2重印)
