工程地质勘察新方案.pptx

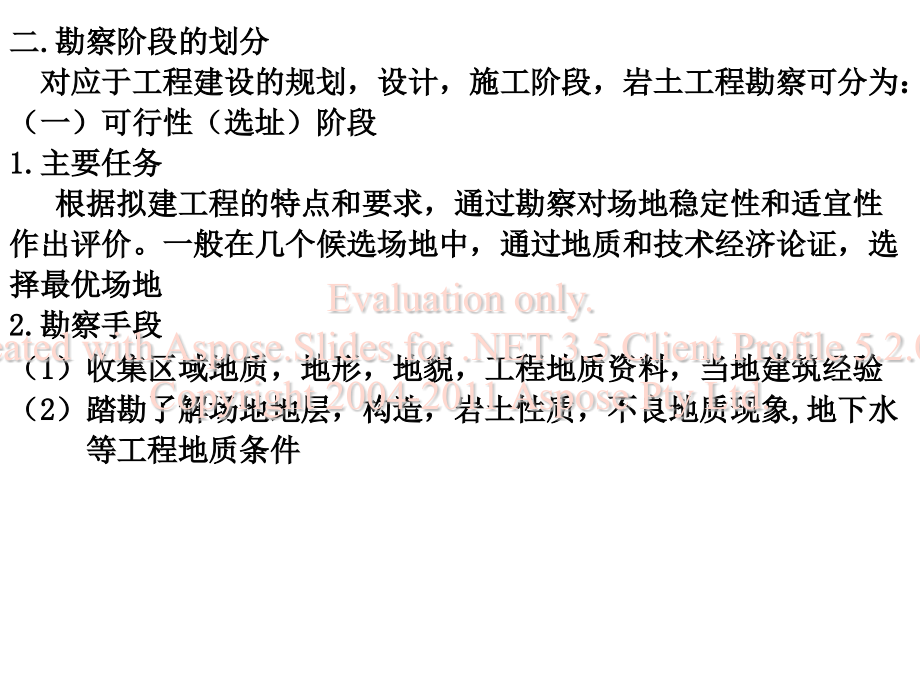

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,二,.,勘察阶段的划分,对应于工程建设的规划，设计，施工阶段，岩土工程勘察可分为：,（一）可行性（选址）阶段,1.,主要任务,根据拟建工程的特点和要求，通过勘察对场地稳定性和适宜性,作出评价。一般在几个候选场地中，通过地质和技术经济论证，选,择最优场地,2.,勘察手段,（,1,）收集区域地质，地形，地貌，工程地质资料，当地建筑经验,（,2,）踏勘了解场地地层，构造，岩土性质，不良地质现象,地下水,等工程地质条件,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,下列地区，地段不宜选为场址：,1.,不良地质现象发育且对场地稳定性有直接危害或潜在威胁的地区,2.,地基土性质严重不良的场地,3.,对建筑物抗震危险的地段，即地震时可引发不良地质现象发生地段,4.,洪水或地下水对建筑物场地有严重不良影响地段,5.,地下有待开采矿区或未稳定的地下采空区,（二）初步勘察阶段,1.,主要任务,在已选定的场地上，通过勘察对场地的稳定性作出评价，为建,筑平面布置，确定主要建筑物地基基础方案及对不良地质现象的防,治处理提出可靠的工程地质资料,2.,勘察手段,现场钻探，室内外试验,3.,主要工作,完成任务书要求内容,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,（三）详细勘察阶段,1.,主要任务,在工程概况已初步确定的基础上，按不同建筑物或建筑群提出详,细的岩土工程资料和设计所需的技术参数，为建筑物地基基础设计,提供可靠的工程地质依据，对地基类型，基础埋深，地基处理，基,坑支护，工程降水，不良地质作用的防治等具体方案作出论证和建,议,2.,勘察手段,勘探，室内外试验,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,2,岩土工程勘察方法,为了完成工程地质勘察任务，必须有一些行之有效的勘察方法和,技术手段,一,.,工程地质测绘,1.,基本方法：在地形图上布置一定数量的观测点和线，以便按点线,进行观测和描绘,2.,目的：通过对场地地形，地貌，地层岩性，地质构造，地下水，,地表水，不良地质现象进行调查和测绘，为场地工程地质,条件及合理确定勘探工作提供依据,二,.,工程地质勘探,是工程地质勘察过程中查明地质情况的一种必要手段，它是在地,表测绘和调查的基础上，进一步对场地的工程地质条件进行定量的,评价,常用的工程地质勘探方法,:,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,（一）坑探,是一种不需专门机具的勘探方法。通过坑探的开挖，可以取得,直接资料和原状土样，及进行原位试验,（二）钻探,是用钻机在地层中钻孔，以鉴别和划分地层，也可沿钻孔取,样，用以测定岩石和土层的物理力学性质，同时，也可直接在钻孔,内进行某些原位试验,通过钻探，可以得到岩土体在地表以下的分布规律，地下水的,分布规律等,（三）触探,用静力或动力将金属探头贯入土层，根据土对触探头的贯入阻,力或锤击数，从而间接判别土层及性质，它可以用于划分土层，了,解土层的均匀性，估计土的某些特性或地基承载力,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,（四）物探（地球物理勘探）,利用专门仪器探测地壳表层各种地质体的物理场，从而通过物,理场特性和差异来判别地下各种地质现象，获得某些物理性质参数,的一种勘探方法,物探方法：电法勘探，磁法勘探，重力勘探，放射性勘探，电视,勘探，红外勘探，电磁勘探，核磁共振法勘探等,三,.,工程地质试验,是工程地质勘察工作中的重要勘察手段，通过试验，获取岩土体,的物理力学性质参数，地下水等定量指标,（一）现场试验,1.,载荷试验,研究地基土体在天然状态下的变形和强度性质，得到土体的变形,模量和地基承载力,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,2.,钻孔旁压试验,在钻孔内利用旁压器对土体施加横向荷载，用于测定各种土体的,变形模量和承载力值,3.,触探试验,可以确定地基土的承载力值；土层的划分和定名,此方法只能是对土层的大概了解，不能单独使用,4.,十字板剪切试验,专门用来测定饱和软粘土不排水的抗剪强度和灵敏度的一种试验,方法,5.,岩体原位直剪试验,可以确定岩体的抗剪强度参数,，,c,值,6.,钻孔压水试验,水文地质试验之一，用于测定岩体的透水性，得到岩体的渗透系数,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,（二）室内试验,测定岩土体物理力学性质参数的必要手段。室内试验项目应按,岩土体条件和工程性质确定,1.,粘性土和粉土,天然重度，天然含水量，土粒比重，液塑限，压缩系数，抗剪强度,2.,砂土,颗粒分析，天然重度，天然含水量，土粒比重，天然休止角,3.,碎石土,颗粒分析，现场大体积密度试验,4.,岩石,饱和单轴抗压试验,5.,地下水化学成分测定,PH,值，,cl,-,SO,4,2-,HCO,3,2-,Ca,2+,Mg,2+,游离,CO,2,侵蚀性,CO,2,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,四,.,工程地质长期观察,运用某种手段对工程地质的某些要素，作较长时间的监测和分析,研究工作,按观察对象的性质，常进行观察的项目：,1.,地下水观察,观察目的：论证建筑场地的稳定性；评价地基土承载力；岩土体的,渗透性,观察内容：地下水位、水量变化，水温，孔隙水压力，水化学成分,2.,各种不良地质作用,观察目的：掌握其发生、发展变化规律，判定其所处发展阶段和活,动观察，以便正确做出评价和预测，并采取有效防治措,施,观察内容：滑坡、崩塌体位移观察；地面沉降观察；河湖岸坡冲刷,观察,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,3,工程地质勘察报告,在建筑场地工程地质勘察工作完成以后，由直接和间接得到的,各种工程地质资料，经分析整理，归纳总结，便以简明的文字和图,表编成勘察报告，报告书一般包括以下内容：,1.,任务书要求及拟建工程概况，勘察工作概况,2.,场地位置，地形地貌，地质构造，不良地质现象，地震基本烈度,3.,场地的地层分布，岩石和土的均匀性，物理力学性质，地基承载,力及其它设计技术指标,4.,地下水的埋藏条件和侵蚀性，以及土层的冻胀深度,5.,对建筑场地及地基进行综合的工程地质评价，对场地的稳定性和,适宜性作出结论，指出可能存在的问题，提出有关地基基础方案,的建议,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,6.,报告书所附图表,（,1,）勘察点平面布置图,（,2,）工程地质图,（,3,）钻孔柱状图,（,4,）工程地质剖面图,（,5,）土工试验成果总表，现场试验总表,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,Evaluation only.,Created with Aspose.Slides for.NET 3.5 Client Profile 5.2.0.0.,Copyright 2004-2011 Aspose Pty Ltd.,
