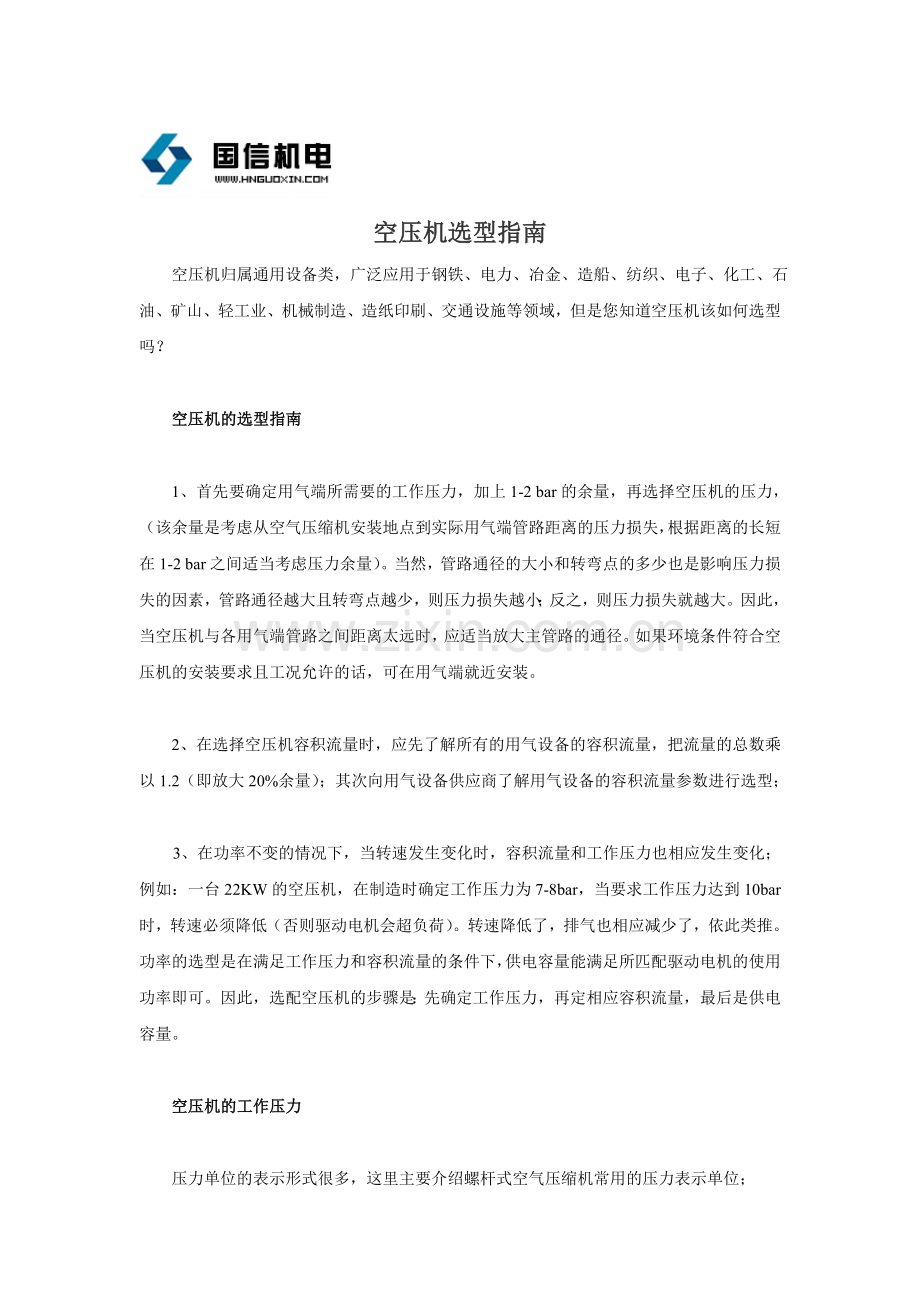

空压机选型指南
空压机归属通用设备类，广泛应用于钢铁、电力、冶金、造船、纺织、电子、化工、石油、矿山、轻工业、机械制造、造纸印刷、交通设施等领域，但是您知道空压机该如何选型吗？

空压机的选型指南

1、首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空气压缩机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

2、在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；其次向用气设备供应商了解用气设备的容积流量参数进行选型；

3、在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化；例如：一台22KW的空压机，在制造时确定工作压力为7-8bar，当要求工作压力达到10bar时，转速必须降低（否则驱动电机会超负荷）。转速降低了，排气也相应减少了，依此类推。功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。因此，选配空压机的步骤是：先确定工作压力，再定相应容积流量，最后是供电容量。

空压机的工作压力

压力单位的表示形式很多，这里主要介绍螺杆式空气压缩机常用的压力表示单位；

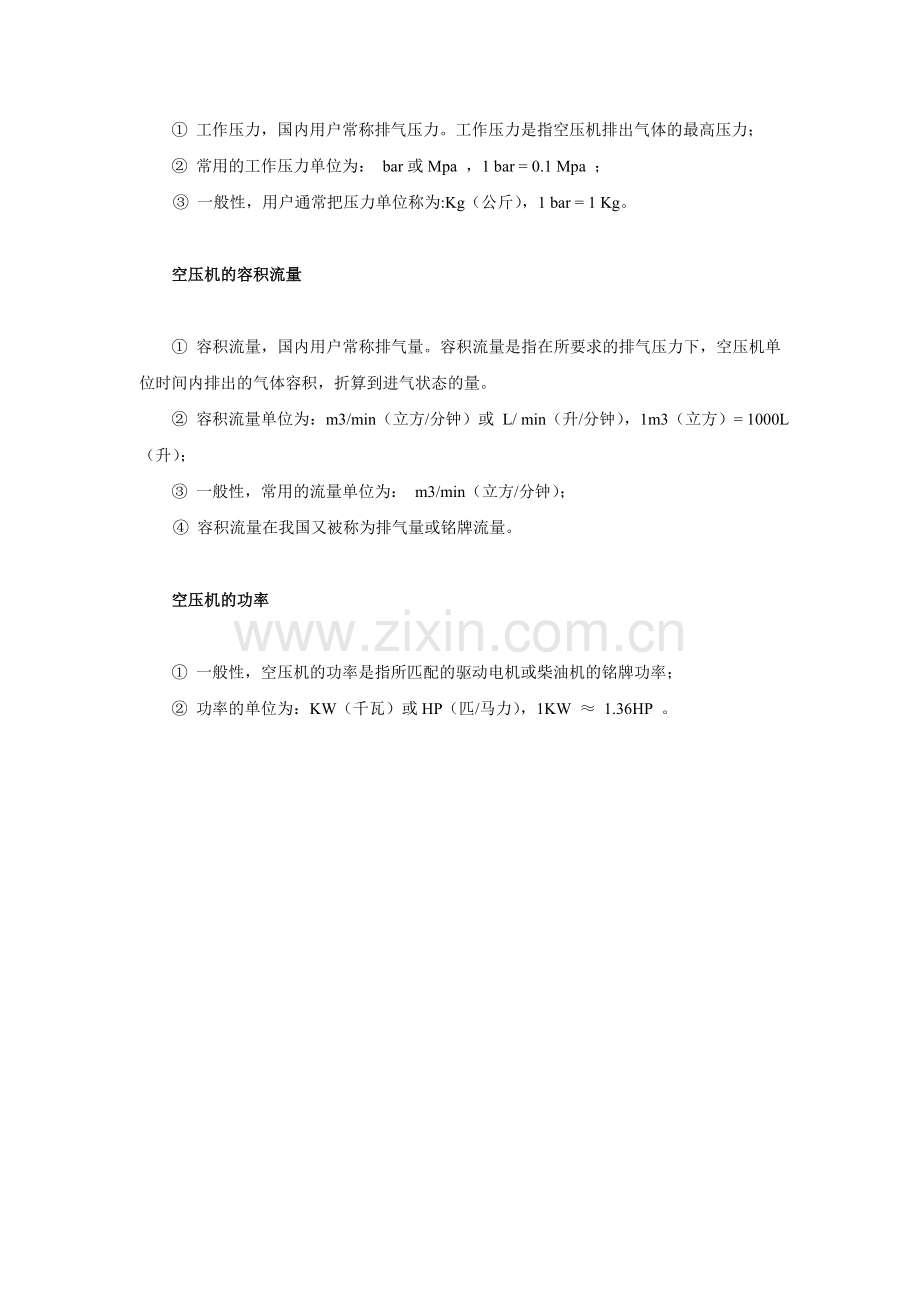

① 工作压力，国内用户常称排气压力。工作压力是指空压机排出气体的最高压力；
② 常用的工作压力单位为： bar或Mpa ，1 bar = 0.1 Mpa ；
③ 一般性，用户通常把压力单位称为:Kg（公斤），1 bar = 1 Kg。

空压机的容积流量

① 容积流量，国内用户常称排气量。容积流量是指在所要求的排气压力下，空压机单位时间内排出的气体容积，折算到进气状态的量。
② 容积流量单位为：m3/min（立方/分钟）或 L/ min（升/分钟），1m3（立方）= 1000L（升）；
③ 一般性，常用的流量单位为： m3/min（立方/分钟）；
④ 容积流量在我国又被称为排气量或铭牌流量。

空压机的功率

① 一般性，空压机的功率是指所匹配的驱动电机或柴油机的铭牌功率；
② 功率的单位为：KW（千瓦）或HP（匹/马力），1KW ≈ 1.36HP 。
