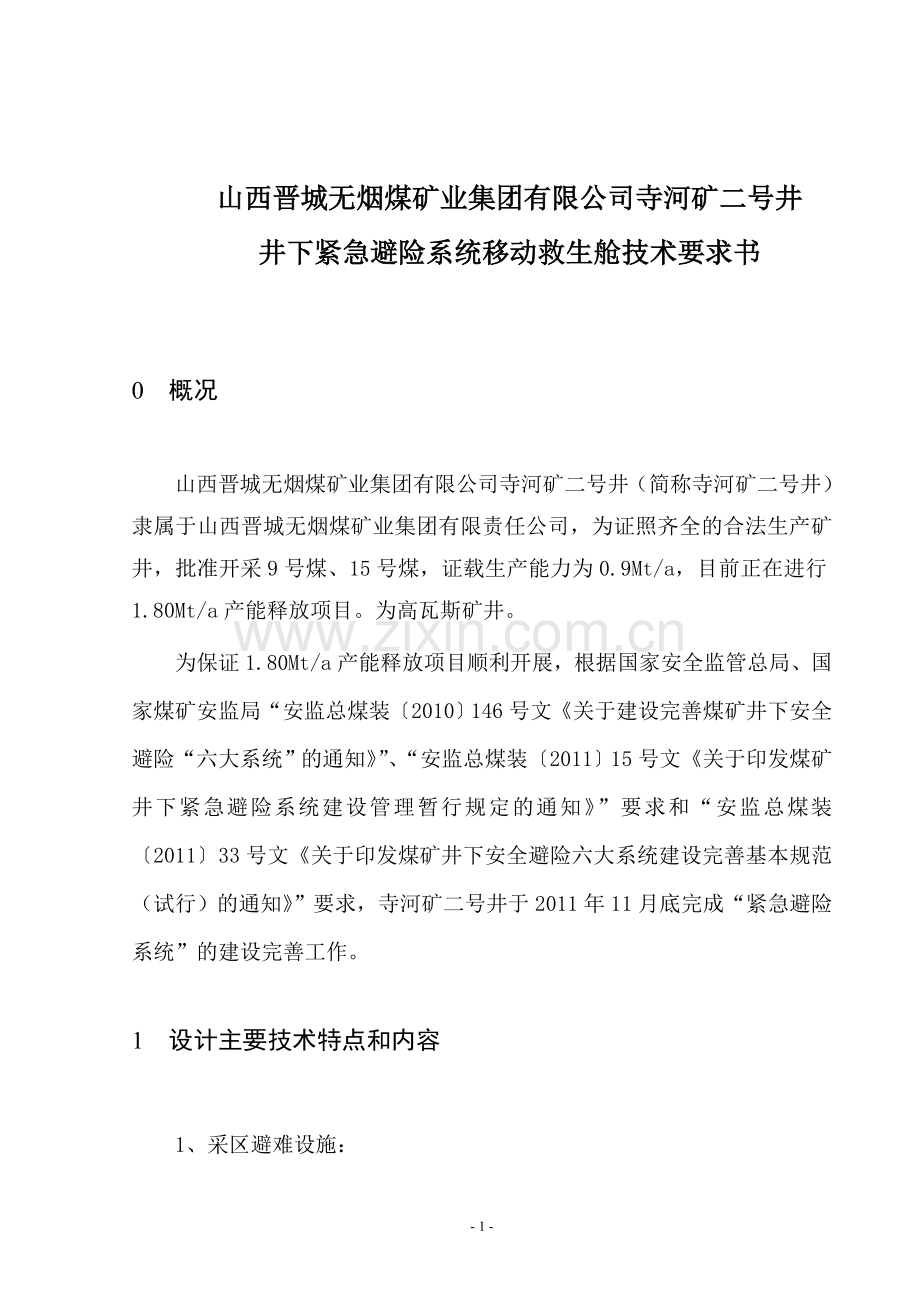

山西晋城无烟煤矿业集团有限公司寺河矿二号井
井下紧急避险系统移动救生舱技术要求书

0 概况
山西晋城无烟煤矿业集团有限公司寺河矿二号井（简称寺河矿二号井）隶属于山西晋城无烟煤矿业集团有限责任公司，为证照齐全的合法生产矿井，批准开采9号煤、15号煤，证载生产能力为0.9Mt/a，目前正在进行1.80Mt/a产能释放项目。为高瓦斯矿井。
为保证1.80Mt/a产能释放项目顺利开展，根据国家安全监管总局、国家煤矿安监局“安监总煤装〔2010〕146号文《关于建设完善煤矿井下安全避险“六大系统”的通知》”、“安监总煤装〔2011〕15号文《关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》”要求和“安监总煤装〔2011〕33号文《关于印发煤矿井下安全避险六大系统建设完善基本规范（试行）的通知》”要求，寺河矿二号井于2011年11月底完成“紧急避险系统”的建设完善工作。
1 设计主要技术特点和内容
1、采区避难设施：
寺河矿二号井在2011年11月时，九四盘区IX4303工作面回采，九六盘区一个掘进面掘进准备巷道；十五一盘区XV1302工作面正在回采，XV1303工作面一个掘进面掘进顺槽。
设计在水平大巷（九四盘区附近）、十五一盘区各设置1个永久避难硐室，共计2个。其中：水平大巷避难硐室地点位于水平西轨道大巷，位置选择在西翼水仓水泵房附近，利用原瓦斯抽放泵站巷道进行建设，该避险硐室服务区域为水平大巷、暗斜井及九四盘区等作业点人员。十五一盘区避难硐室位于盘区轨道巷和盘区回风巷之间、回风暗立井附近，利用已有横川，服务于15号煤一盘区。
水平大巷（九四盘区）避难硐室呈“Z”型布置，长度62.5m，满足100人避难需要，服务硐室1000m半径范围内所有采掘作业人员及零散人员；十五一盘区避难硐室呈“L”型布置，长度53.8m，满足60人避难需要，服务硐室1000m半径范围内所有采掘作业人员及零散人员.
2、回采面避难设施：
九四盘区回采工作面距离水平大巷（九四盘区）永久硐室小于1000m，由该硐室担负整个九四盘区的采掘作业人员避难需要。
现XV1302面回采剩余长度不足400m，距离盘区永久避难硐室小于1000m，由该硐室担负回采工作面的作业人员避难需要。
3、掘进面避难设施：
验收时，共设置移动救生舱3处。其中：
在九六盘区准备大巷掘进面设置一处移动救生舱，救生舱的避难人数为16人。
在十五一盘区准备接替的XV1303工作面布置两处移动救生舱，其中进风侧救生舱的避难人数为16人，回风侧救生舱的避难人数为8人。
4、其它零散作业区域避难设施：
设计考虑利用水平大巷永久避难硐室，服务沿避灾路线1000m半径范围内零散作业区域人员，井底车场附近人员可由主斜井、副立井等安全出口撤出地面。
5、“五条线”接入情况：
所有井下避险设施均与矿井井下既有的“五条线”进行对接。另外，水平大巷避难硐室利用原瓦斯管道井改为避险专用管缆井由地面引入专用生命线。十五一盘区避难硐室新布置直通硐室的地表钻孔，由钻孔引入专用生命线。
本次对井下三处移动救生舱进行技术要求。
2 移动救生舱主要技术要求
2.1 救生舱的位置及容量
验收时，共设置移动救生舱3处。其中：
在九六盘区准备大巷掘进面设置一处移动救生舱，救生舱的避难人数为16人。
在十五一盘区准备接替的XV1303工作面布置两处移动救生舱，其中进风侧救生舱的避难人数为16人，回风侧救生舱的避难人数为8人。
每台救生舱容量为8人，需要布置容量16人的救生舱地点，按2个容量8人的救生舱进行布置。共计5台。
2.2 结构和安全防护要求
1、救生舱应采用向外开启的两道门结构（过渡舱结构）。过渡舱净容积不小于1.2m3，内设压缩空气幕、压风喷淋装置及不少于2个单向排气阀。
2、生存室有效容积应不小于每人0.8m3，且总有效容积不小于5.0m3，应设观察窗和不少于2个单向排气阀。
3、救生舱应设应急逃生口，保证救生舱舱门无法正常开启的情况下遇险人员逃生需要。
4、救生舱应且有足够的强度。舱体抗爆炸冲击压力不低于0.3MPa。
5、救生舱应具有足够的气密性和耐高温性能。
6、应明确救生舱移动的方式、方法及所需设备，保证救生舱移动时不破坏其结构和气密性。
7、救生舱应具备防倾覆等措施，保证在井下运输、安装后及使用时舱体稳定性。
8、组装后所有承压管路应经2.5倍额定压力进行耐压测试，不得泄漏，压力不下降。
2.3 空气和氧气供给系统要求
1、救生舱应具备可靠的空气和氧气供给系统，保证舱内空气压力满足规定的要求，氧气浓度在18.5～23.0％之间。
2、救生舱应具有与压风系统的接口及配套减压、消音、过滤、控制等设施，保证压风出口压力在0.1～0.3 MPa之间，供风量不低于0.3m3/min，连续噪声不大于70dB(A)。
3、救生舱应具有自备氧供给系统，具体要求见《矿用可移动救生舱通风技术条件（征求意见稿）》。
2.4 空气净化与温湿度调节系统要求
救生舱应具有有效的空气净化与温湿度调节系统，具体要求见《矿用可移动救生舱通风技术条件（征求意见稿）》。宜优先选用非电动系统。
2.5 环境检（监）测系统要求
救生舱应具备独立的内外环境参数检测或监测系统，在突发紧急情况下人员避险时，能够对避险设施过渡舱内的氧气、一氧化碳，生存舱内的氧气、甲烷、二氧化碳、一氧化碳、温度、湿度和避险设施外的氧气、甲烷、二氧化碳、一氧化碳进行检测或监测。
具体要求见《矿用可移动救生舱通风技术条件（征求意见稿）》。
2.6 通讯系统要求
1、救生舱应具备通讯系统，通讯设备应技术先进、安全可靠，符合本质安全型要求和各自产品标准的规定。
2、救生舱应具备与井下有线通讯系统连接的接口，配备有线本安电话机。
3、救生舱应为井下无线、应急通讯的应用创造条件，并有在各通讯方式失效情况下信息交流的方式，具体方法应在救生舱内明确告知。
2.7 舱内照明及指示系统要求
1、救生舱内应配备照明设备，保证额定工况下的照明需要。明明设备应符合防爆安全需要。
2、救生舱内应贮备备用矿灯，数量不少于额定人数的50%，且不宜采用KL型锂电池矿灯。
3、救生舱外应有外部指示灯。指示灯为本质安全型，并有相应的防护措施，宜采用高穿透性灯源。
2.8 动力保障系统要求
1、救生舱内应具备动力供应系统，在失去外部供电的情况下救生舱内部电源能维持救生舱额定工况下的能源需要，且安全系统应符合《矿用可移动救生舱通风技术条件（征求意见稿）》要求。
2、救生舱应具备外部电源接入接口。内、外部电源能自动转换，转换时间不大于1s。
3、硬体救生舱内部供电可采用集中、分散或集中与分散相结合的方式。集中电源和容量较大的分散电源应采用矿用隔爆兼本质安全型防爆型式，具备自动充电、电量显示、均衡充电、均衡放电等电源管理和过充、过放等安全保护功能。各类电源均不应采用锂离子蓄电池。
2.9 生存保障系统要求
1、救生舱应配备在额定防护时间内额定人员生存所需要的食品和饮用水，并有足够的安全余量。其中，食品配备不少于5000kJ/人.天，食用水1.5L/人.天。
2、救生舱应配备应急救助所需要医疗设备，包括急救箱、苏生器等。
3、救生舱应配备必要的应急维修所需工具箱、灭火工具等。
4、救生舱应具有人体排泄物处理功能。
2.10 其它要求
1、所有移动救生舱必须整体取得煤安标志。
2、移动救生舱必须符合《矿用可移动救生舱通风技术条件（征求意见稿）》相关要求，待最终标准文件出台后，要按最终标准要求进行调整。
3、为满足移动救生舱的下井运输和安装，对移动救生舱的最大外形尺寸规定不得超过4500×1500×2000（长×宽×高），重量不得超过7.5t。救生舱宜配置车轮方便运输，并满足轨距600mm的井下绳牵引轨道运输系统。移动救生舱宜优先考虑整体（非组装式）搬运，如采用组装式救生舱，在使用年限内，厂家根据矿方要求的使用地点进行拆解、搬运、组装，并进行相关气密性和耐压性试验，并保证每次组装后煤安标志的合法有效。
3 售前、售后要求
1、移动救生舱装备应有3%的备品和备件。
2、厂家要积极配合用户进行方案论证和设计，无偿提供有关技术资料和数据分析，做好售前服务。
3、质量保证期内产品实行三包：包修，包换，包退。
4、厂家要负责井下避难硐室和移动救生舱设备的使用维护和培训任务。
5、定期进行用户访问、主动征询意见、解决问题、改进工作、优先保证备件供应中。
4 履行的计划、进度、期限、地点和方式
1、供货方必须在合同生效后在矿方要求的时间内提供基础图、安装图、主要配件等资料、并光盘一套。
2、按矿方要求完成时间设备制造任务。
3、供货方负责指导设备安装、负责调试，并培训操作和维护人员，由矿方组织验收。
4、商定的设备、配件的数量及技术性能必须满足矿方要求，如作调整必须通过供货方同意。
5、必须提供所用配件的说明书、合格证等有关资质证明材料；进口配件必须提供原始证明材料。
6、提供易损件明细表及一定数量的易损备用件及专用工具。
7、关键部件的名称、规格型号、产地、数量提供明细表予以说明。
5 验收标准和方法
1、井下避险设施功能必须符合安监总煤装〔2010〕146号文、安监总煤装〔2011〕15号文和安监总煤装〔2011〕33号文件要求。
2、移动救生舱必须符合《矿用可移动救生舱通风技术条件（征求意见稿）》要求，待最终标准文件出台后，要按最终标准要求进行调整。
3、井下避险设施验收按照安监总煤装〔2011〕33号文相关规定。
4、本技术要求书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供应商应按本技术要求书的要求保证所提供设备是符合本技术要求书和有关最新工业标准的优质产品。
5、本技术规格书所使用的标准如遇与供方所执行的标准发生矛盾时，按较高标准执行。
