P-F安全栅接线版.doc

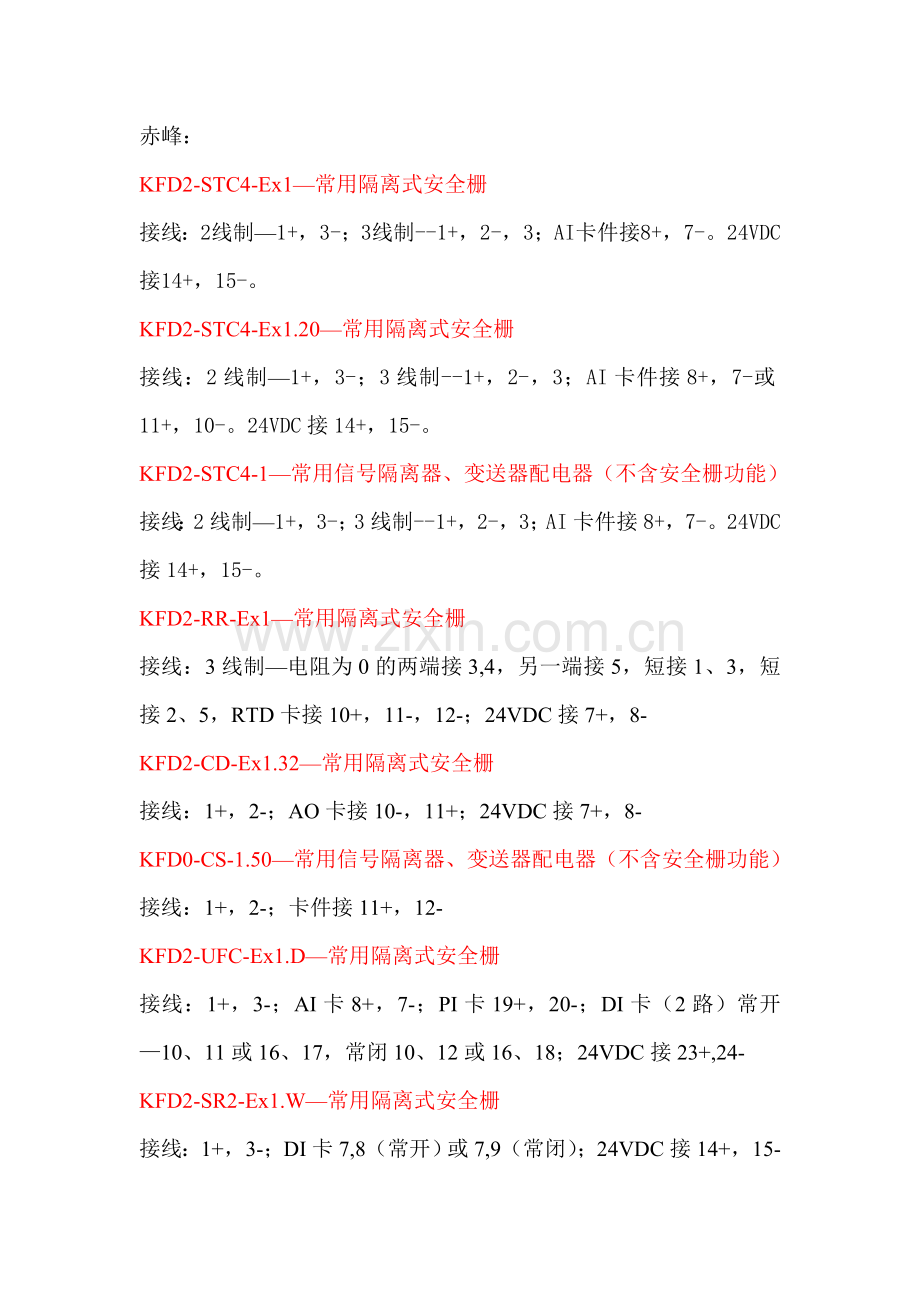

赤峰：
KFD2-STC4-Ex1—常用隔离式安全栅
接线：2线制—1+，3-；3线制--1+，2-，3；AI卡件接8+，7-。24VDC接14+，15-。
KFD2-STC4-Ex1.20—常用隔离式安全栅
接线：2线制—1+，3-；3线制--1+，2-，3；AI卡件接8+，7-或11+，10-。24VDC接14+，15-。
KFD2-STC4-1—常用信号隔离器、变送器配电器（不含安全栅功能）
接线：2线制—1+，3-；3线制--1+，2-，3；AI卡件接8+，7-。24VDC接14+，15-。
KFD2-RR-Ex1—常用隔离式安全栅
接线：3线制—电阻为0的两端接3,4，另一端接5，短接1、3，短接2、5，RTD卡接10+，11-，12-；24VDC接7+，8-
KFD2-CD-Ex1.32—常用隔离式安全栅
接线：1+，2-；AO卡接10-，11+；24VDC接7+，8-
KFD0-CS-1.50—常用信号隔离器、变送器配电器（不含安全栅功能）
接线：1+，2-；卡件接11+，12-
KFD2-UFC-Ex1.D—常用隔离式安全栅
接线：1+，3-；AI卡8+，7-；PI卡19+，20-；DI卡（2路）常开—10、11或16、17，常闭10、12或16、18；24VDC接23+,24-
KFD2-SR2-Ex1.W—常用隔离式安全栅
接线：1+，3-；DI卡7,8（常开）或7,9（常闭）；24VDC接14+，15-

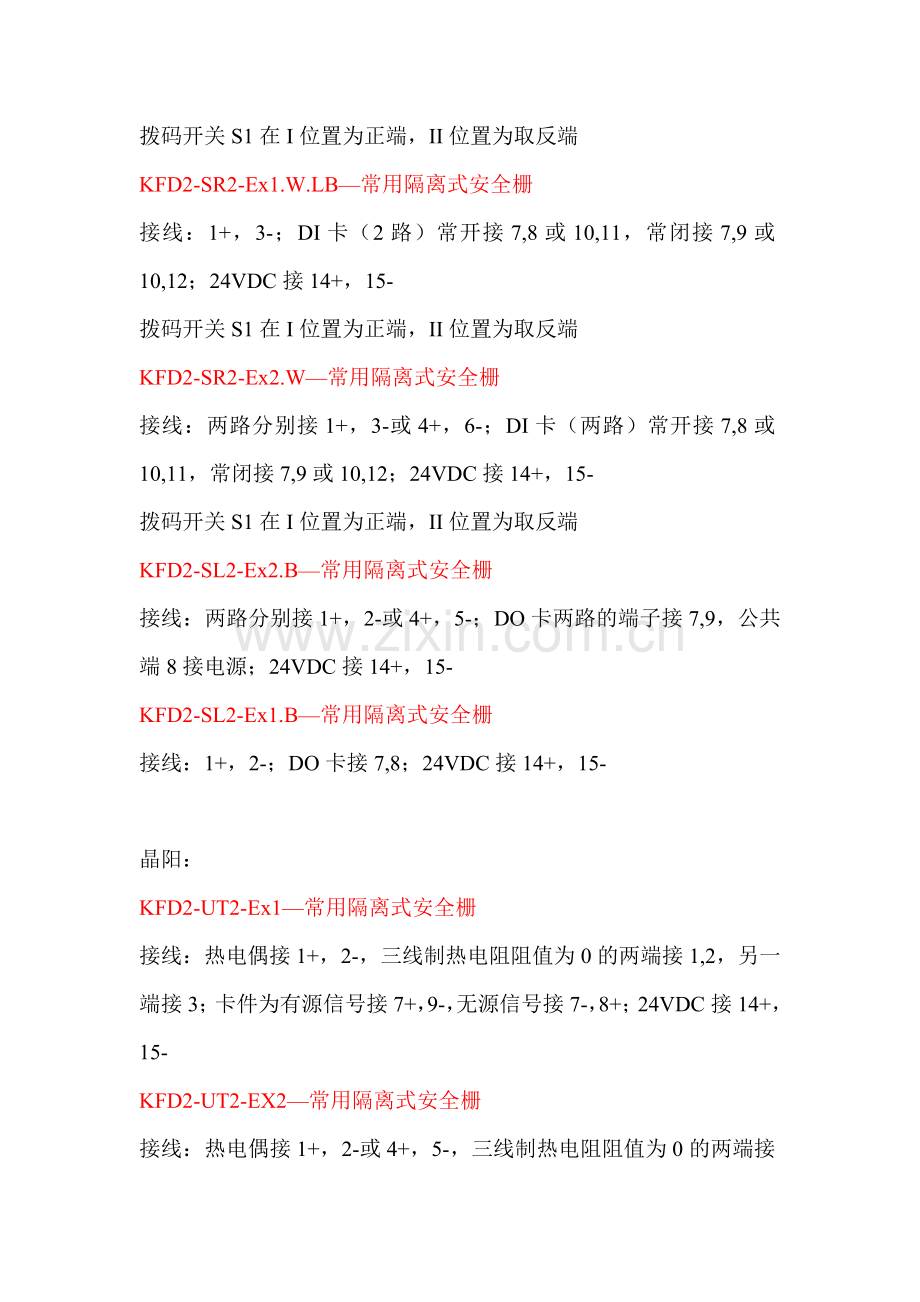

拨码开关S1在I位置为正端，II位置为取反端
KFD2-SR2-Ex1.W.LB—常用隔离式安全栅
接线：1+，3-；DI卡（2路）常开接7,8或10,11，常闭接7,9或10,12；24VDC接14+，15-
拨码开关S1在I位置为正端，II位置为取反端
KFD2-SR2-Ex2.W—常用隔离式安全栅
接线：两路分别接1+，3-或4+，6-；DI卡（两路）常开接7,8或10,11，常闭接7,9或10,12；24VDC接14+，15-
拨码开关S1在I位置为正端，II位置为取反端
KFD2-SL2-Ex2.B—常用隔离式安全栅
接线：两路分别接1+，2-或4+，5-；DO卡两路的端子接7,9，公共端8接电源；24VDC接14+，15-
KFD2-SL2-Ex1.B—常用隔离式安全栅
接线：1+，2-；DO卡接7,8；24VDC接14+，15-

晶阳：
KFD2-UT2-Ex1—常用隔离式安全栅
接线：热电偶接1+，2-，三线制热电阻阻值为0的两端接1,2，另一端接3；卡件为有源信号接7+，9-，无源信号接7-，8+；24VDC接14+，15-
KFD2-UT2-EX2—常用隔离式安全栅
接线：热电偶接1+，2-或4+，5-，三线制热电阻阻值为0的两端接1,2或4,5，另一端接3或6；卡件为有源信号接7+，9-，无源信号接7-，8+；24VDC接14+，15-
KFD2-STC4-Ex1—常用隔离式安全栅
接线同赤峰的第一种安全栅
KFD2-SCD-Ex1.LK—常用隔离式安全栅
接线：1+，2-；AO卡接8+，7-；24VDC接11+，12-
