技术交底书
中铁二十一局三公司十天高速汉中段H-C03标项目部 编号：ST－H-C03－AQ－02
工程名称
柳树沟隧道出口
里程桩号
洞门
施工部位

施工单位

为规范施工,现将隧道洞门施工技术要求下发给你班组,具体要求如下：
一、钢筋安装
1、钢筋规格及尺寸严格按照已下发图纸SV-3-2-15(削竹式洞门配筋图)和SV-3-T-4(明洞衬砌钢筋设计图)中尺寸施工。横向钢筋、竖向钢筋连接采用单面焊接，搭接长度≥22cm。
2、横向钢筋与竖向钢筋之间的连接采用扎丝绑扎。
3、SV-3-2-15图中，A区配筋明洞配筋，B区配筋采用Φ12钢筋网(20*20,双层)满铺,钢筋网之间采用Φ8钢筋(L=61cm，40*40cm梅花形布置)连接；C区配筋为基础配筋。要求B区钢筋网应分别向A、C区伸入45cm。本图主筋净保护层厚5cm。
施工注意事项：
①、钢筋的品种、规格、尺寸、数量必须符合设计要求和有关标准的规定。应满足同一断面的接头数不大于50%。
②、钢筋表面不得有污秽和锈蚀现象。
③、钢筋主筋间距允许偏差为±10mm；两层钢筋间距允许偏差为±5mm；箍筋间距允许偏差为±20mm；钢筋绑扎搭接长度为：I级钢筋20d，II级钢筋25d；钢筋加工长度允许偏差为-10，+5mm。
④、焊接处的焊渣必须清理干净。
二、模板安装

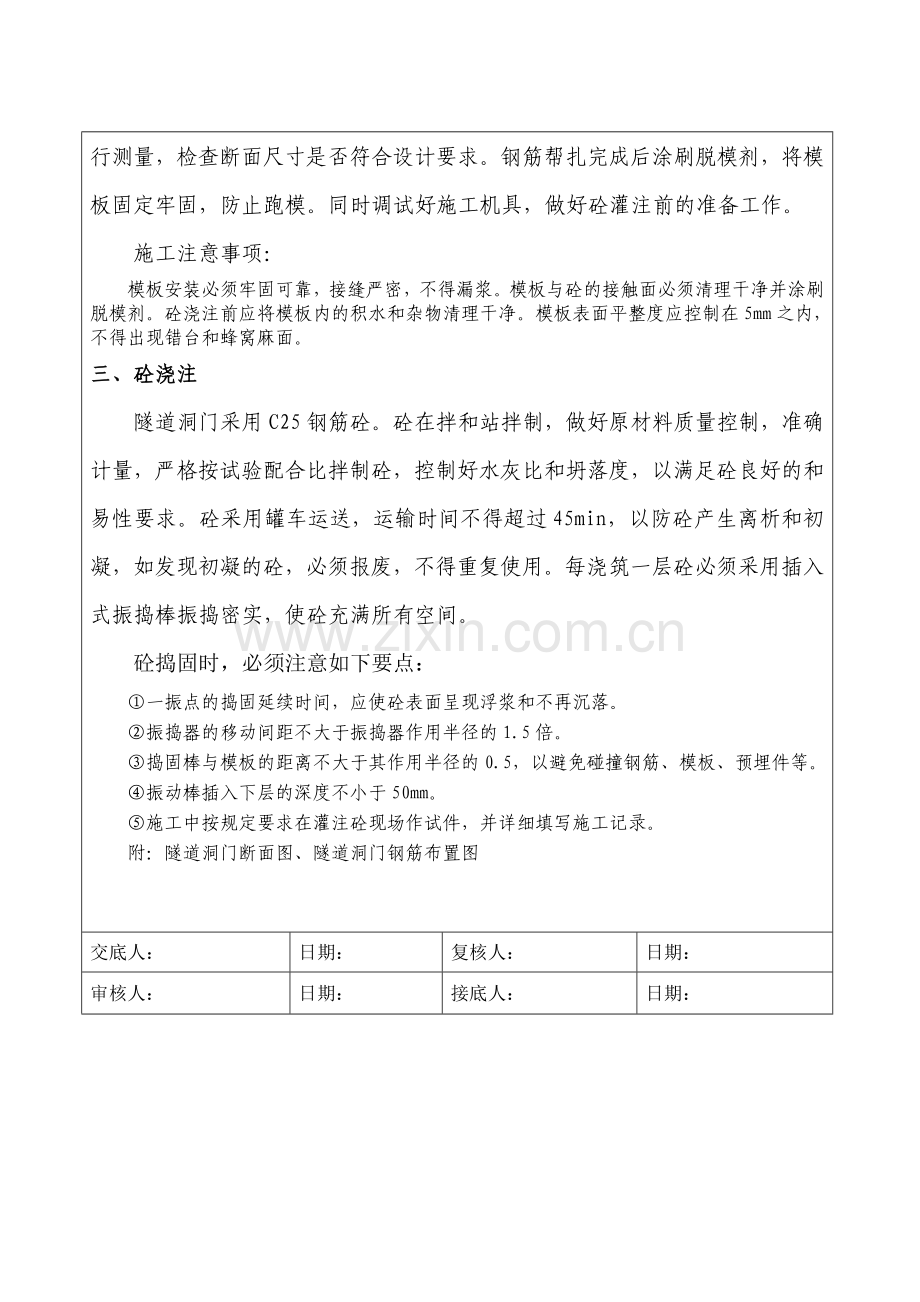

隧道洞门混凝土采用组合大模板分层浇筑施工。施工前应对中线及标高进行测量，检查断面尺寸是否符合设计要求。钢筋帮扎完成后涂刷脱模剂，将模板固定牢固，防止跑模。同时调试好施工机具，做好砼灌注前的准备工作。
施工注意事项：
模板安装必须牢固可靠，接缝严密，不得漏浆。模板与砼的接触面必须清理干净并涂刷脱模剂。砼浇注前应将模板内的积水和杂物清理干净。模板表面平整度应控制在5mm之内，不得出现错台和蜂窝麻面。
三、砼浇注
隧道洞门采用C25钢筋砼。砼在拌和站拌制，做好原材料质量控制，准确计量，严格按试验配合比拌制砼，控制好水灰比和坍落度，以满足砼良好的和易性要求。砼采用罐车运送，运输时间不得超过45min，以防砼产生离析和初凝，如发现初凝的砼，必须报废，不得重复使用。每浇筑一层砼必须采用插入式振捣棒振捣密实，使砼充满所有空间。
砼捣固时，必须注意如下要点：
①一振点的捣固延续时间，应使砼表面呈现浮浆和不再沉落。
②振捣器的移动间距不大于振捣器作用半径的1.5倍。
③捣固棒与模板的距离不大于其作用半径的0.5，以避免碰撞钢筋、模板、预埋件等。
④振动棒插入下层的深度不小于50mm。
⑤施工中按规定要求在灌注砼现场作试件，并详细填写施工记录。
附：隧道洞门断面图、隧道洞门钢筋布置图

交底人：
日期：
复核人：
日期：
审核人：
日期：
接底人：
日期：
