方格网骨架施工方案

一、 工程概况：
本次开工为K108+422—K108+650右侧路堤骨架护坡，7.5#砂浆砌筑。拟投入民工20人，于2002年3月28日开工，2002年4月28日完工。
二、 施工方法
1、 基本要求：
A、 材料：水泥采用汩罗水泥厂425#普通硅酸盐水泥，石料采用天井采石场的片石，河砂采用汩罗江砂石场的中粗砂；
B、 片石厚度不小于15cm，不得使用卵形和薄片石头。片石标号不应小于25Mpa，砂浆严格按重量法控制配比，随拌随用。
2、 施工
A、 测量放样：施工前根据实际情况用钢尺量出基坑开挖线。控制好基础底面高程和基础顶面高程，基础砌筑好后，然后根据起桩号、方向桩用钢尺放出骨架的具体位置。以此地依据挂线开挖砌筑。

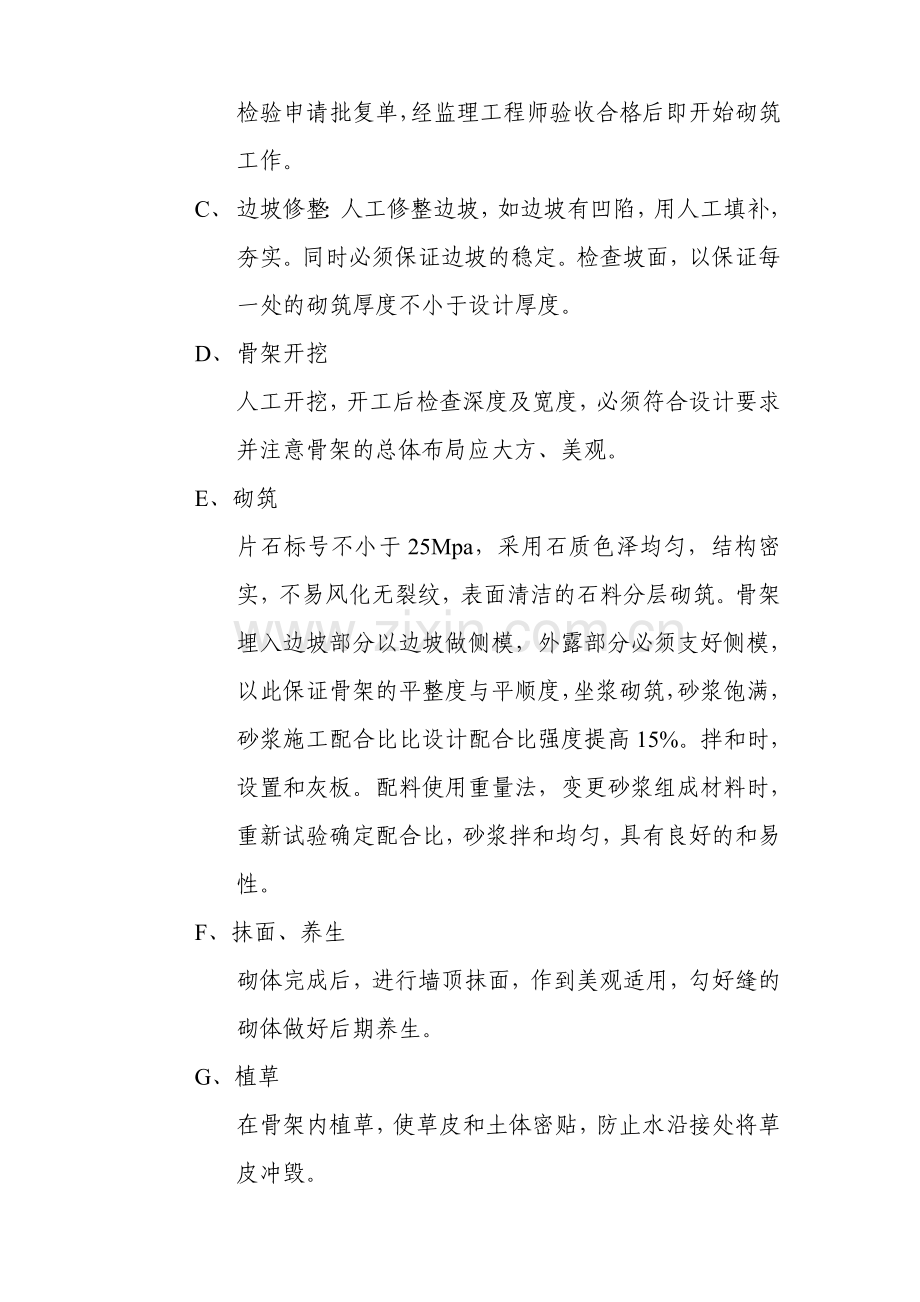

B、 墙基开挖：人工开挖基槽，如基槽处为石方则可适量应用爆破开挖，但应作好挡护及安全保护措施。开挖基础至设计深度，应清理出所有土石渣，并用水准仪检查基底标高，检查平面位置及断面尺寸。经自检合格后填报检验申请批复单，经监理工程师验收合格后即开始砌筑工作。
C、 边坡修整：人工修整边坡，如边坡有凹陷，用人工填补，夯实。同时必须保证边坡的稳定。检查坡面，以保证每一处的砌筑厚度不小于设计厚度。
D、 骨架开挖
人工开挖，开工后检查深度及宽度，必须符合设计要求并注意骨架的总体布局应大方、美观。
E、砌筑
片石标号不小于25Mpa，采用石质色泽均匀，结构密实，不易风化无裂纹，表面清洁的石料分层砌筑。骨架埋入边坡部分以边坡做侧模，外露部分必须支好侧模，以此保证骨架的平整度与平顺度，坐浆砌筑，砂浆饱满，砂浆施工配合比比设计配合比强度提高15%。拌和时，设置和灰板。配料使用重量法，变更砂浆组成材料时，重新试验确定配合比，砂浆拌和均匀，具有良好的和易性。
F、抹面、养生
砌体完成后，进行墙顶抹面，作到美观适用，勾好缝的砌体做好后期养生。
G、植草
在骨架内植草，使草皮和土体密贴，防止水沿接处将草皮冲毁。
3、 注意事项
A、边坡上的裂缝，用粘土填筑夯实，确保坡面水不能渗入。
B、整个护坡主骨架应大致在一个平面上，对于边坡局部有凹陷处，方量较小的，用与墙身相同的圬工找平，方量大的用经监理工程师同意的材料找平。
C、护坡修筑完后，注意洒水养生。
D、主骨架平面布置美观大方，厚度符合设计要求，骨架外形轮廓清晰，线条直顺，无翘出现象。
三、 质量保证
1、 从工程材料上保证质量
水泥进场必须有出厂合格证，并做材质试验，水泥应在有效期内用完，地方材料应先调查料源，取样试验，试验合格并经监理认可后方可进料，对不合格的材料坚决拒收。
2、 从施工操作上保证质量
施工操作者，必须具有相应的操作技能，施工操作中，每一道工序坚持自检、互检、交接检制度。所有上道工序检验必须有监理工程师的签字认可后，方可进行下道工序施工。
3、 从管理上保证质量
建立严密的质量自监体系，配合上一级监理部门做好质量的检测工作，不误时机地发挥和处理工程施工中发现或可能存在的隐患，杜绝一切质量事故。
质量自监体系，在项目经理的领导下，由工地总工程师负责实施。同时坚持质量第一，真正把工程质量看成是企业的生命，实行全员质量抵押金制度，奖惩分明。
四、 安全生产
项目经理部设立专职安全员，由项目经理直接领导。项目经理是经营生产第一责任人，对安全生产负总责。总工程师对企业安全生产和劳动保护方面的技术工作负全面的领导责任。技术员、施工员对所管工程的安全生产负有直接领导责任。
五、 文明施工
实行挂牌上岗，立牌作业。管理人员一到现场要配戴身份牌，每个作业面立作业牌（含材料配比）。以便监理和业主随时检查，树岳阳路桥形象，创临长公路精品工程。
六、 护坡实测项目
七、 外观鉴定
项次
检查项目
规定值或允许偏差
检查方法和频率
规定分
1
砂浆强度(Mpa)
在合格标准内
按附录F检查
30
2
顶面高程(mm)
料、块石
±15
每20m用水准仪检查3点
10
片 石
±20
3
竖直度或坡度
料、块石
0.3%
每20m吊垂线检查3点
20
片 石
0.5%
4
断面尺寸(mm)
料 石
±20
每20m用心尺检查2处
20
块 石
±30
片 石
±50
5
表面平整度(mm)
料 石
10
每20m用2m直尺检查5处
20
块 石
20
片 石
30
（1） 砌体牢固，边缘直顺。不符合要求时减1~3分。
（2） 勾缝平顺，缝宽均匀，无脱落现象。不符合要求时减1~3分。
