断路器选型经验总结及举例.doc

一、额定电流400A：
断路器型号选择
3VL 57 50 -1 AP 3 6 OAAO
理由及原则：3VL:塑壳式断路器（最高额定电流到630A）
57：短路瞬时整定电流（脱口电流）（整定电流选择的原则：一般配电用10倍额定电流，保护电机用12倍额定电流，我们选12倍）（17为300-1000A 、27为300-1600A、 37为1000-2500A、 47为1000-4000A 、57为1575-6500A）
50：过载电流大小（不超过额定电流的120%），所以我们选500A
1：分断能力(额定电流的10倍，一般选大一个型号的，额定电流为400A，很小，所以我们选40KA的足够)
AP:线路保护型 (我们是对电机进行保护)
( 热磁式: DA固定过载，短路保护
DD 可调过载，固定短路保护
DC 可调过载，短路保护
电子式 AB 可调过载，短路瞬时保护 (LI)
AE 可调过载，短路短延时，短路瞬时保护 (LSI)
AC 可调过载，短路瞬时，接地故障保护
(LIG) 三相三线
AD (LIG) 三相四线
电机保护型 AP 可调过载，短路瞬时保护 (LI) )
3：级数
6：接线式 （3-卡式，6-接线式）

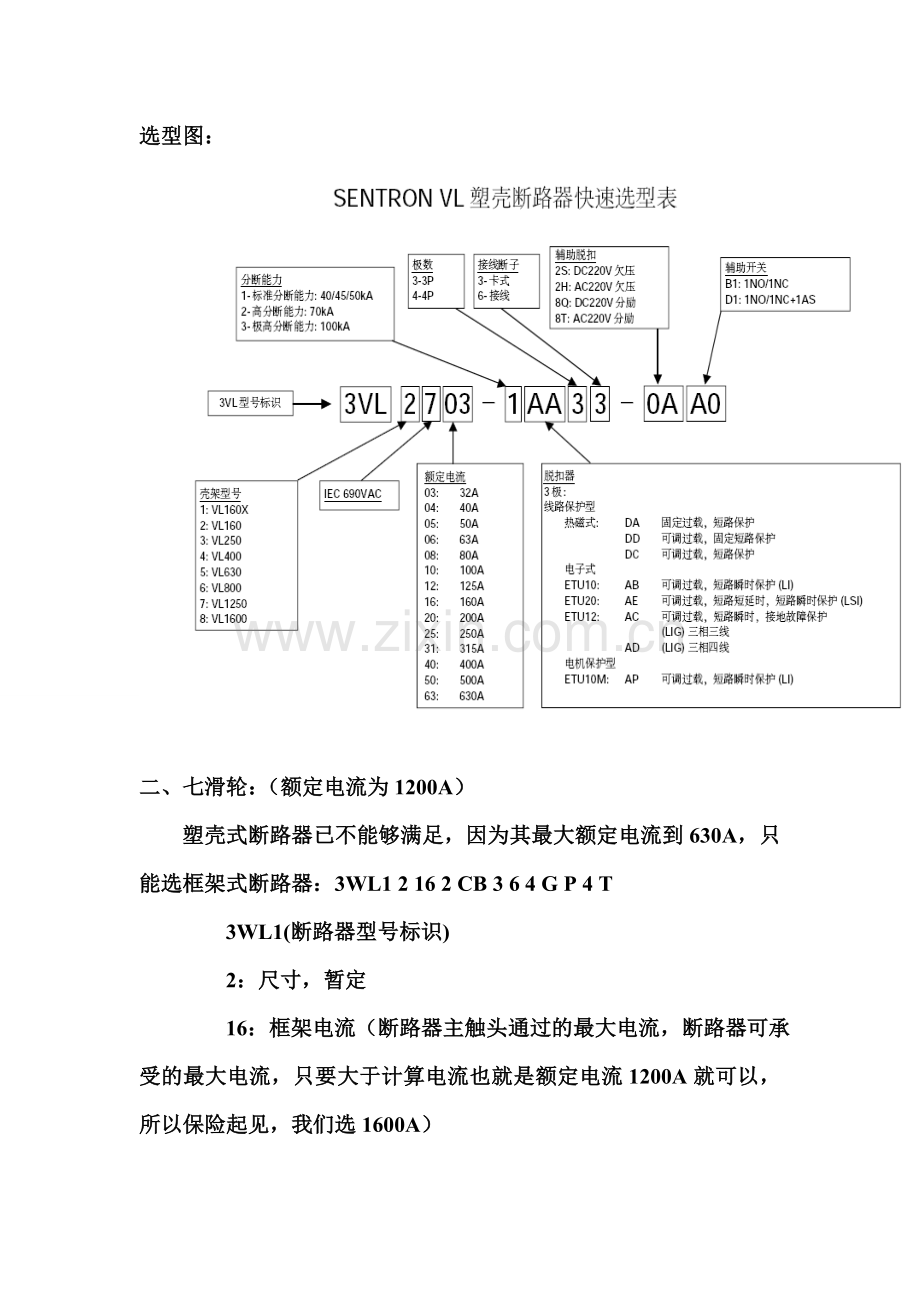

选型图：

二、 七滑轮：（额定电流为1200A）
塑壳式断路器已不能够满足，因为其最大额定电流到630A，只能选框架式断路器：3WL1 2 16 2 CB 3 6 4 G P 4 T
3WL1(断路器型号标识)
2：尺寸，暂定
16：框架电流（断路器主触头通过的最大电流，断路器可承受的最大电流，只要大于计算电流也就是额定电流1200A就可以，所以保险起见，我们选1600A）
2：(分段能力，根据尺寸决定，尺寸1是50KA，尺寸2是55KA，都能满足)
CB：电子脱扣（CB为常用）
3：级数
6：后水平接线（常用）
之后其余的参数暂不能准确确定
选型图：
