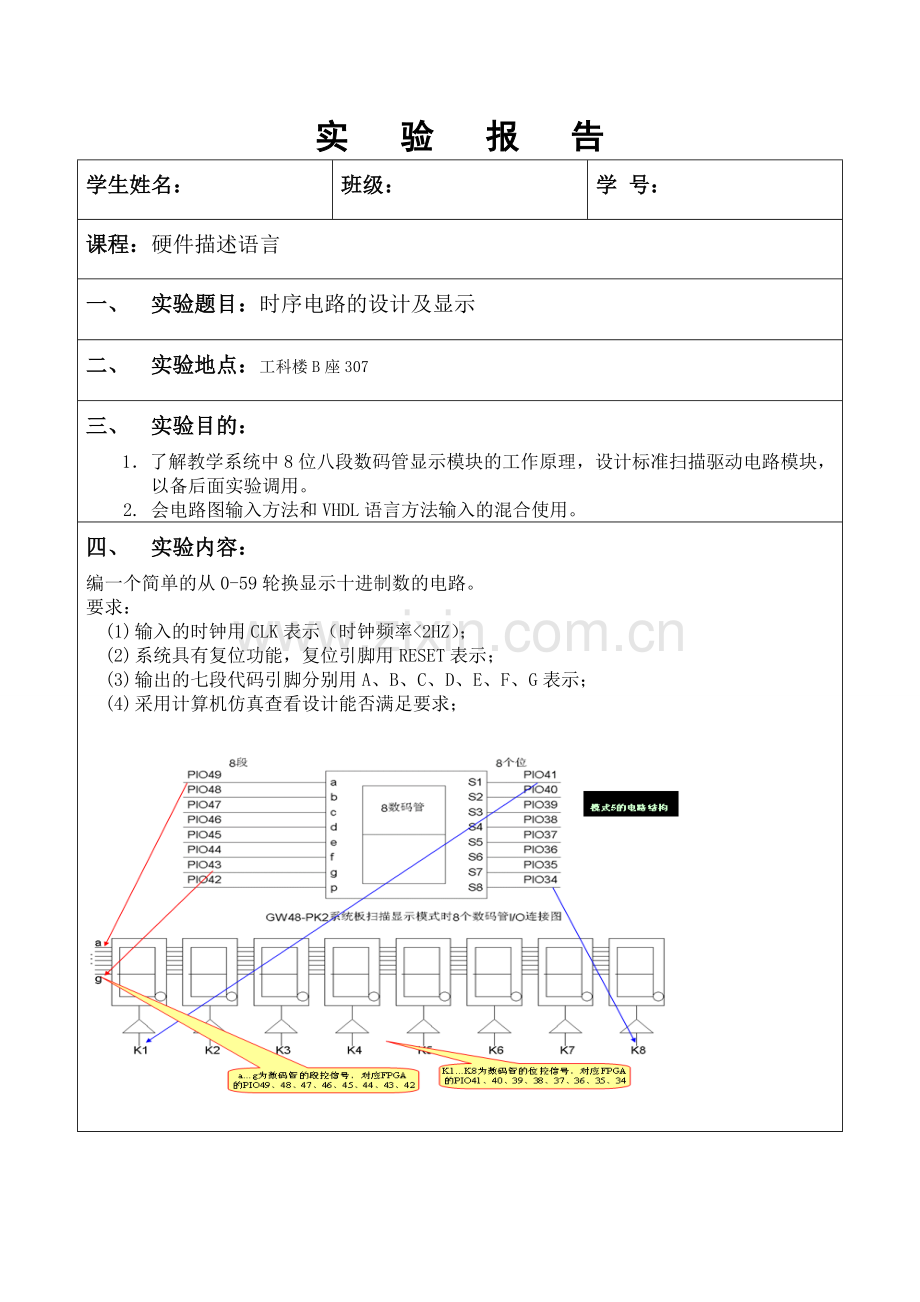

实 验 报 告
学生姓名：
班级：
学 号：
课程：硬件描述语言
一、 实验题目：时序电路的设计及显示
二、 实验地点：工科楼B座307
三、 实验目的：
1．了解教学系统中8位八段数码管显示模块的工作原理，设计标准扫描驱动电路模块， 以备后面实验调用。
2. 会电路图输入方法和VHDL语言方法输入的混合使用。
四、 实验内容：
编一个简单的从0-59轮换显示十进制数的电路。
要求：
(1) 输入的时钟用CLK表示（时钟频率<2HZ）；
(2) 系统具有复位功能，复位引脚用RESET表示；
(3) 输出的七段代码引脚分别用A、B、C、D、E、F、G表示；
(4) 采用计算机仿真查看设计能否满足要求；

五、 实验环境（使用的软硬件）：
GW48EDA/SOPC+PK2实验系统。
六、 实验步骤及操作：
1．六进制：

2．十进制

2.二选一选择器：

3. 七段数码管译码器：

工程连接图：

七、 实验总结及心得体会：
要获得实验的成功需要选择较合适的扫描频率，扫描速度过快会造成重影，过慢时钟走得很慢，人眼视觉停留的时间要少于26毫秒，由此可得扫描频率要少于76HZ.实验要注意程序的编写，要注意各个部分应该都保留在同一个工程下，要注意引脚的标注及与试验箱的管脚匹配。
报告评分：

指导教师签字： 批阅日期：

注意：
l 实验报告以纸质文档形式上交。实验报告将记入平时成绩；
l 每次实验开始时，交上一次的实验报告，否则将扣除此次实验成绩。
