1#炼油施工交底.xls

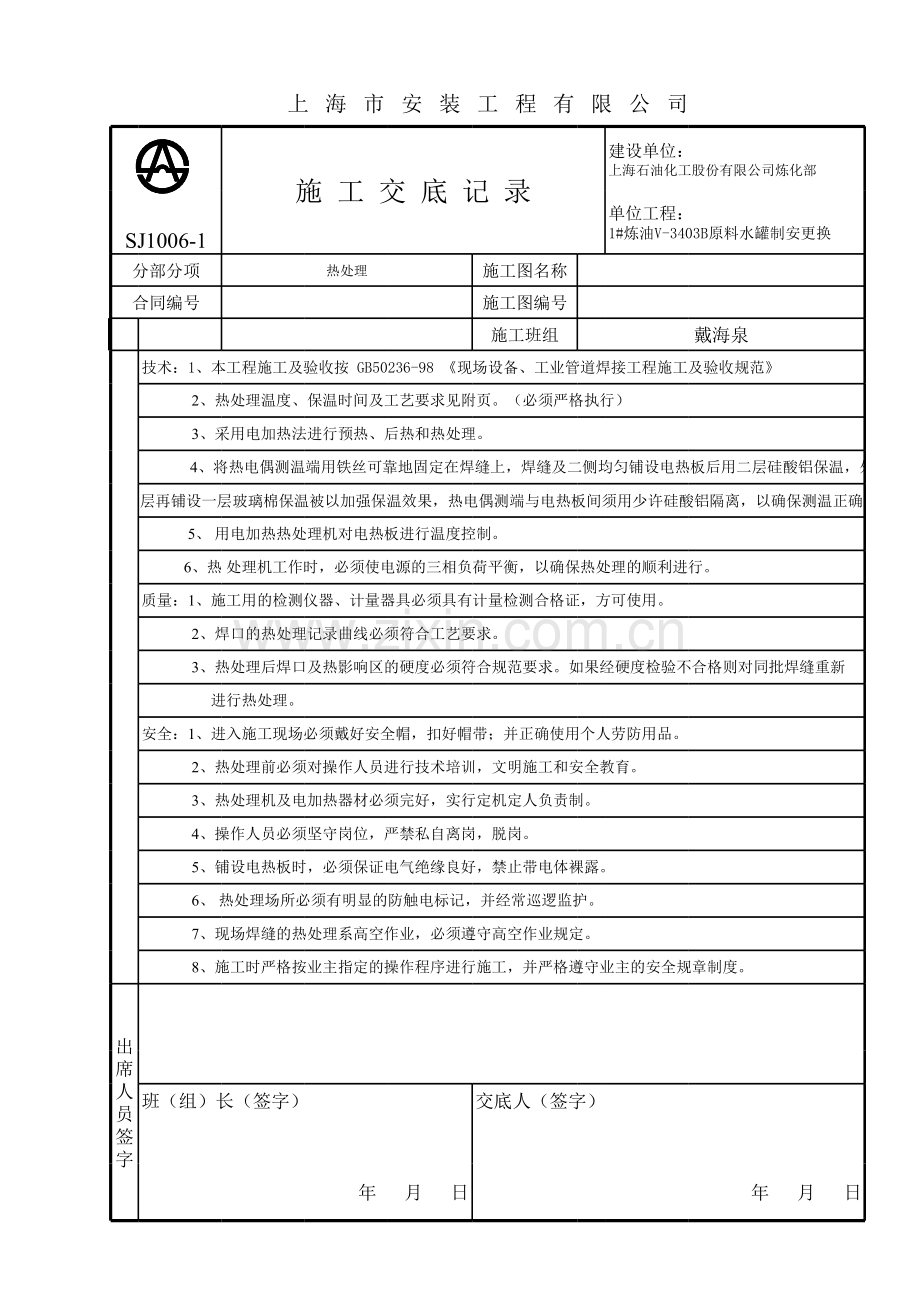

上 海 市 安 装 工 程 有 限 公 司SJ1006-1施 工 交 底 记 录建设单位：上海石油化工股份有限公司炼化部单位工程：1#炼油V-3403B原料水罐制安更换分部分项热处理施工图名称合同编号施工图编号施工班组戴海泉技术：1、本工程施工及验收按 GB50236-98 现场设备、工业管道焊接工程施工及验收规范 2、热处理温度、保温时间及工艺要求见附页。（必须严格执行）3、采用电加热法进行预热、后热和热处理。4、将热电偶测温端用铁丝可靠地固定在焊缝上，焊缝及二侧均匀铺设电热板后用二层硅酸铝保温，外层再铺设一层玻璃棉保温被以加强保温效果，热电偶测端与电热板间须用少许硅酸铝隔离，以确保测温正确。5、用电加热热处理机对电热板进行温度控制。6、热 处理机工作时，必须使电源的三相负荷平衡，以确保热处理的顺利进行。质量：1、施工用的检测仪器、计量器具必须具有计量检测合格证，方可使用。2、焊口的热处理记录曲线必须符合工艺要求。3、热处理后焊口及热影响区的硬度必须符合规范要求。如果经硬度检验不合格则对同批焊缝重新 进行热处理。安全：1、进入施工现场必须戴好安全帽，扣好帽带；并正确使用个人劳防用品。2、热处理前必须对操作人员进行技术培训，文明施工和安全教育。3、热处理机及电加热器材必须完好，实行定机定人负责制。4、操作人员必须坚守岗位，严禁私自离岗，脱岗。5、铺设电热板时，必须保证电气绝缘良好，禁止带电体裸露。6、热处理场所必须有明显的防触电标记，并经常巡逻监护。7、现场焊缝的热处理系高空作业，必须遵守高空作业规定。8、施工时严格按业主指定的操作程序进行施工，并严格遵守业主的安全规章制度。出席人员签字班（组）长（签字）交底人（签字）年 月 日年 月 日上 海 市 安 装 工 程 有 限 公 司SJ1006-1施 工 交 底 记 录建设单位：上海石油化工股份有限公司炼化部单位工程：1#炼油V-3403B原料水罐制安更换分部分项储罐制安施工图名称合同编号施工图编号任务单编号施工班组毛华平技术：1、本工程施工及验收按 JB4708-2000 钢制压力容器焊接工艺评定 GB50128-2005立式圆筒形钢制焊接储罐施工及验收规范 锅炉压力容器压力管道焊工考试与管理规则等规范执行。2、施工前根据该项目的材质规格及焊接方法提供合格的焊接工艺评定报告。以合格的焊接工艺评定 为依据编制好焊接作业指导书，所有焊工都必须严格按指导书进行焊接。3、组装焊接前，应用磨光机打磨坡口及其内外侧表面不小于50mm 范围内的油漆、污垢、锈、毛刺等 并露出金属光泽。4、壁板组装时，应保证内表面齐平，错边量应符合纵向焊缝错边量不应大于 1.0；环向焊缝 错边量不得大于1.5。5、焊接时严格按照焊材匹配表选用焊材，对不清楚的材料不得随意施焊。6、为减少焊接接头的应力与变形，不得用强行方法组对焊缝。7、定位焊的焊接要求应与正式焊接工艺相同，并由合格焊工施焊。8、施焊时应做好防风、防雨措施，以免影响焊接质量。9、每道焊缝完成后，应将表面的熔渣及飞溅物清理干净，经外观检验合格后，在焊缝附近用记号笔 写上焊工钢印代号。质量：1、施工用的检测仪器、计量器具必须具有计量检测合格证，方可使用。2、对不符合装配要求的焊缝，焊工有权拒绝施焊，反之产生的质量问题由焊工自己承担。3、每天用剩的焊条必须回收到焊条烘焙间进行第二次烘焙后方可使用。出席人员签字班（组）长（签字）交底人（签字）年 月 日年 月 日第 2 页上 海 市 安 装 有 限 公 司SJ1006-2施 工 交 底 记 录（续表）建设单位：上海石油化工股份有限公司炼化部单位工程：1#炼油V-3403B原料水罐制安更换 4、焊缝的表面及热影响区不得有裂纹、气孔、夹渣和弧坑等缺陷。5、对接焊缝的咬边深度0.5mm，咬边的连续长度，不得大于100mm；焊缝两侧咬边的总长度，不得超过该焊缝长度的10%。该焊缝长度的10%。6、焊条应由焊工本人领用，领用的焊条必须立即放入焊条保温桶内。安全：1、进入施工现场必须戴好安全帽，扣好帽带；并正确使用个人劳防用品。2、施工现场用电、机具必须符合三相五线制的要求，接线必须由专职保养电工进行操作，严禁乱拖乱拉、严禁将导线直接插入插座内。3、2米以上的高空作业必须带好安全带，并扣好保险扣，安全带扣在施工作业点的上方，扣点必须牢固 可靠。4、高空作业时，严禁往下或向上乱抛材料和工具等物品。5、特殊工种必须持证上岗，严禁无证操作。6、严格执行作业票制度，施工现场动火、用电必须具备相应的动火证、用电证后，方可进行动火和用电 作业，并有专人监护。7、使用角向砂轮机打磨焊缝和其他物件时，必须带好防护眼睛或有机玻璃面罩，以防铁铁屑伤人。8、乙炔瓶与氧气瓶按要求距离5米以上进行摆放，远离明火10米以上，气瓶使用时保持垂直，皮管连接 需用专用夹具，乙炔瓶要有回火防止器，禁止横卧或滚动，同时要有遮阳措施。9、电焊搭铁线必须搭接在焊件本体上。10、施工时严格按业主指定的操作程序进行施工，并严格遵守业主的安全规章制度。第 3 页
