前言

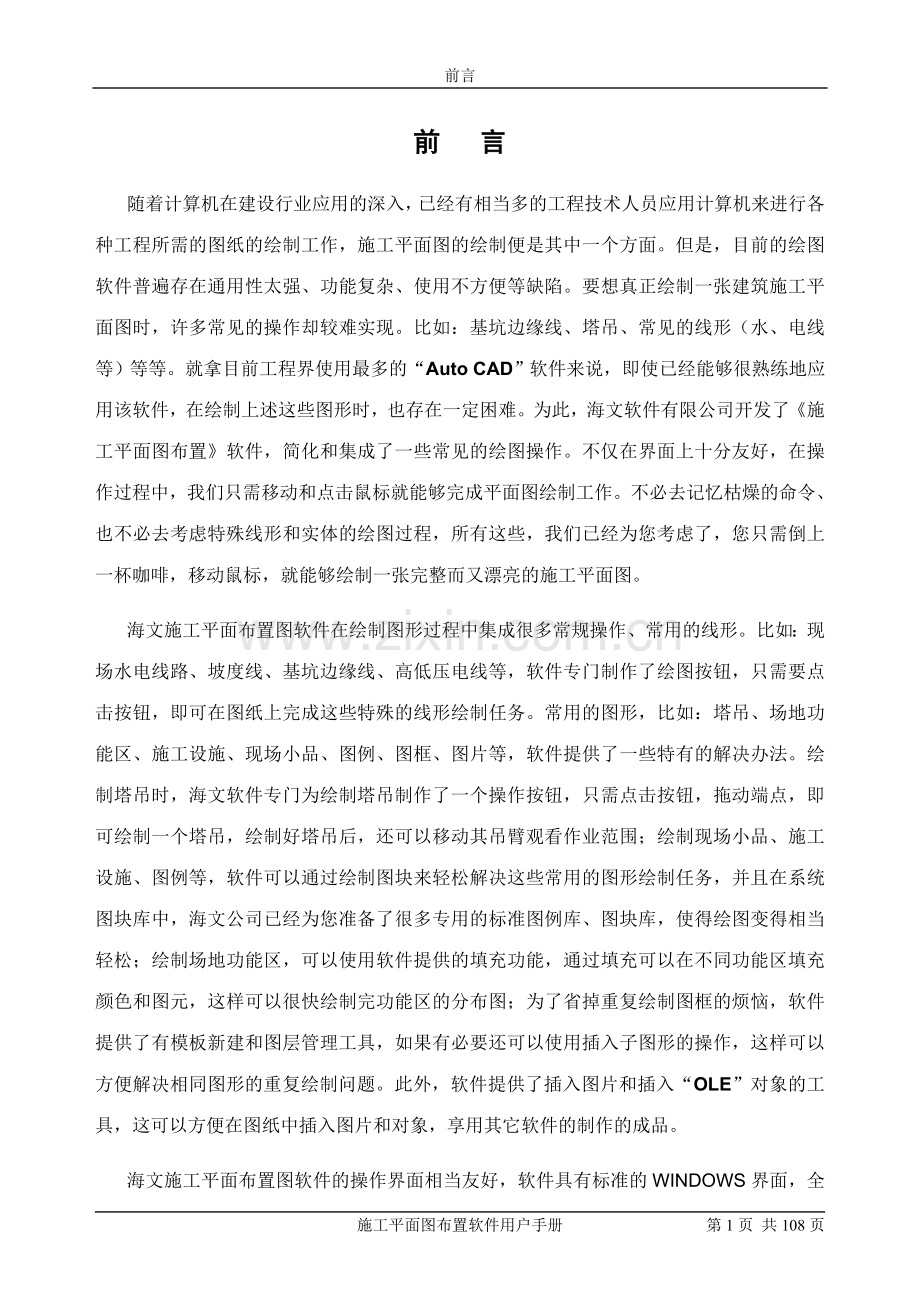

前 言
随着计算机在建设行业应用的深入，已经有相当多的工程技术人员应用计算机来进行各种工程所需的图纸的绘制工作，施工平面图的绘制便是其中一个方面。但是，目前的绘图软件普遍存在通用性太强、功能复杂、使用不方便等缺陷。要想真正绘制一张建筑施工平面图时，许多常见的操作却较难实现。比如：基坑边缘线、塔吊、常见的线形（水、电线等）等等。就拿目前工程界使用最多的“Auto CAD”软件来说，即使已经能够很熟练地应用该软件，在绘制上述这些图形时，也存在一定困难。为此，海文软件有限公司开发了《施工平面图布置》软件，简化和集成了一些常见的绘图操作。不仅在界面上十分友好，在操作过程中，我们只需移动和点击鼠标就能够完成平面图绘制工作。不必去记忆枯燥的命令、也不必去考虑特殊线形和实体的绘图过程，所有这些，我们已经为您考虑了，您只需倒上一杯咖啡，移动鼠标，就能够绘制一张完整而又漂亮的施工平面图。
海文施工平面布置图软件在绘制图形过程中集成很多常规操作、常用的线形。比如：现场水电线路、坡度线、基坑边缘线、高低压电线等，软件专门制作了绘图按钮，只需要点击按钮，即可在图纸上完成这些特殊的线形绘制任务。常用的图形，比如：塔吊、场地功能区、施工设施、现场小品、图例、图框、图片等，软件提供了一些特有的解决办法。绘制塔吊时，海文软件专门为绘制塔吊制作了一个操作按钮，只需点击按钮，拖动端点，即可绘制一个塔吊，绘制好塔吊后，还可以移动其吊臂观看作业范围；绘制现场小品、施工设施、图例等，软件可以通过绘制图块来轻松解决这些常用的图形绘制任务，并且在系统图块库中，海文公司已经为您准备了很多专用的标准图例库、图块库，使得绘图变得相当轻松；绘制场地功能区，可以使用软件提供的填充功能，通过填充可以在不同功能区填充颜色和图元，这样可以很快绘制完功能区的分布图；为了省掉重复绘制图框的烦恼，软件提供了有模板新建和图层管理工具，如果有必要还可以使用插入子图形的操作，这样可以方便解决相同图形的重复绘制问题。此外，软件提供了插入图片和插入“OLE”对象的工具，这可以方便在图纸中插入图片和对象，享用其它软件的制作的成品。
海文施工平面布置图软件的操作界面相当友好，软件具有标准的WINDOWS界面，全程支持鼠标右键及操作按钮，并采用了多文件结构形式和提供了多种视图功能，不仅容易掌握软件的操作过程，而且使您的绘图过程变得相当简单。
此外，软件还提供了强大的编辑功能，在绘图过程中，您可以一次性更改多个文本的格式，也可以一次性更改多个图形的填充类型等等。软件还支持用户建立自己的图块库和填充库，使得您的绘制过程变得越来越方便。
当然，在您了解本说明书中介绍的海文施工平面布置图软件的强大功能以后，如果还有不清楚地方，请根据最后一章中介绍的海文公司技术服务相关内容与海文公司取得联系，我们将向您提供完善的售后服务；如果您对软件功能还有一些有改进建议，我们会认真研究您提出的每一点意见和建议，海文员工始终坚信：您的意见和建议，才是我们软件不断进步的前提和保证。

海文电脑软件有限公司
二零零零年三月

第108页 共108页
施工平面图布置软件用户手册
目录
目 录
前 言 1
目 录 3
第一章 软件的运行环境及安装步骤 7
第一节 硬件环境要求 7
第二节 软件环境要求 7
第三节 产品清单 7
第四节 系统安装 8
一、安装软件 8
二、安装软件狗 9
第二章 软件的功能介绍 10
第一节 软件界面 10
第二节 基本的软件操作 11
一、文件操作 11
二、右键菜单 13
三、工具栏操作 15
四、使用帮助 16
五、运用菜单 16
第三章 操作篇 19
第一节 图纸参数设置 19
一、图幅尺寸 19
二、绘图比例及单位 20
第二节 一般绘图操作 21
一、画线 21
1、一般直线和折线 21
2、现场水、电线路、电讯线以及高压线的绘制 29
3、绘制弧线 35
4、贝赛尔曲线 36
5、带箭头线段 37
6、建筑边缘线（双线） 37
7、杆形线 39
8、边缘线 41
9、基坑边缘线（自由曲线） 44
10、画点 45
二、画实体 46
1、画矩形 46
2、画正多边形 48
3、画塔吊 49
4、画图块（绘制材料堆场、指北针、建筑机械、现场小品等） 51
5、填充图形（绘制草坪、道路等） 54
6、插入OLE对象 55
7、绘制其它实体图形（圆、椭圆、多边形、圆角矩形、弦形） 56
8、插入子图形 61
9、插入图片 61
三、标注、文本 62
1、尺寸标注（单一标注、连续标注） 62
2、引出标注 65
3、单行文本 66
4、斜文本以及多行文本 66
四、图形编辑 68
1、属性编辑器 68
2、全选 69
3、删除 70
4、撤消与恢复 73
5、旋转 73
6、比例缩放 74
7、炸开 75
8、复制、粘贴以及剪切 75
9、平行拷贝和平行移动 76
10、添加及删除端点 78
11、编辑多个图形的颜色 80
12、编辑多个图形的线性、填充、字体 81
五、图形显示 83
1、实时拖动 83
2、实时缩放 83
3、窗选放大 83
4、全屏显示 84
5、返回前一视窗 84
6、显示导航 84
六、图形固定操作 85
1、自动生成图块 85
2、层编辑功能锁定 87
第三节 打印输出 89
一、打印预览 89
二、打印设置 92
第四章 提高篇 94
第一节 图层、图块操作 94
一、应用图层绘制辅助线锁定图形 94
二、应用图层与图块结合熟练准确绘制图形 95
三、自动生成图块的妙用 96
第二节 扩建图块库、填充库 97
一、新建、编辑、管理图块库 97
二、图块、填充库应用 103
第三节 使用图形模板 104
第四节 使用插入图形操作 104
第五节 使用OLE技术 105
第五章 软件升级、服务及技术支持 107
一、免费接受操作培训 107
二、免费技术咨询 108
三、免费获取升级版本 108
四、INTERNET网上服务 108

第一章 软件的运行环境及安装步骤
第一章 软件的运行环境及安装步骤
第一节 硬件环境要求
运行海文施工平面布置图软件需要下列硬件：
奔腾100或以上类型IBM PC或与其100%兼容之微机、内存在16Mb或以上、剩余硬盘空间在50Mb以上、真彩显示卡一个、光盘驱动器或3.5英寸软驱一个、标准鼠标一个、标准并行通迅口一个或更多。
第二节 软件环境要求
软件要求下列操作系统支持：
中文Windows 95或以上版本，中文Windows NT 3.51或以上版本；
西文Windows 95或以上版本，西文Windows NT 3.51或以上版本，外挂中文平台。
第三节 产品清单
软件说明书 软件光盘

软件磁盘
（若无光盘）
软件狗

请确认您购买的软件产品，应有以下几部分，如有不符请及时与海文公司联系：

第四节 系统安装
一、安装软件
如果您的电脑配有光驱：
1．将软件光盘插入光盘驱动器中；
2．单击“Setup”图符，根据屏幕提示进行安装。在安装过程中，屏幕提示安装的是建设工程招投标系统，如果不更改其所有选项，这时平面图软件就已经自动安装上去了，这时安装的软件是海文公司整套招标系统软件，其中包括：工程量自动计算、钢筋翻样、预算、标书制作、施工平面图以及网络计划，一共六套软件，当然，如果您只购买了施工平面图软件，那么其它软件将是演示版。如果您只需安装平面图软件，则在安装过程中，选择“特定的”安装项，在弹出的如下对话框中，只选择“施工施工平面图制作”即可。

如果您的电脑没有光驱：
1．将标号为disk1的安装盘插入3.5英寸软驱中；
2．运行软盘中的SETUP文件，根据屏幕提示安装。（具体步骤同上）
二、安装软件狗
安装海文施工平面布置图软件不需要软件狗，但使用时必须有软件狗，请先关闭计算机电源，按下图正确连接好软件狗。
到打印机
打印端口
到微机

第二章 软件的功能介绍
第二章 软件的功能介绍
本章中，我们将介绍软件的一些基的操作方法以及功能分布。其中，包括软件的界面及主要功能介绍、工程文件的管理方式、特殊功能的菜单项介绍、右键菜单的应用以及视图管理等等。了解本章内容的，对您熟练使用平面图软件有很大的帮助。
第一节 软件界面
本软件采用了标准的Windows界面，支持多线程操作。形象的按钮、简洁的操作菜单以及方便的右键菜单等等，将使得您在绘图过程中得心应手、如虎添翼。
工具栏
菜单栏
标题栏
运行软件并新建工程后，将出现软件主界面如下图所示：

绘图区
状态栏
工具栏
工具栏
工具栏

软件主界面一共有五个部分组成（见上图），它们分别是菜单栏、标题栏、工具栏、状态栏以及绘图区。
标题栏中显示了软件及当前工程名称，标题栏的右边分别防止了一个最小化、窗口显示以及关闭按钮，这些按钮的功能均与其它Windows软件相同。
菜单栏中罗列了软件提供的一系列功能菜单，分别是“文件”、“编辑”、“视图”、“画图”、“修改”、“插入”、“窗口”、“帮助”等，这些菜单可以帮助您完成各种操作。在菜单栏的右边同样有最小化、窗口以及关闭按钮，这几个按钮只对当前的工程文件起作用，即最小化或关闭当前工程文件等。
在工具栏上的按钮分别代表如绘图、显示、文件操作以及图形编辑等功能。
状态栏中显示的是当前活动文件的状态，当您鼠标移到工具栏中的按钮上时，状态栏的左边显示为当前按钮的名称，在状态栏的右边，您时刻可以看到鼠标在当前活动文件中的位置坐标值（随鼠标的移动而改变）。
在后面的章节中，我们将详细介绍上述各种功能的具体使用方法。
第二节 基本的软件操作
在绘图过程中，基本操作包括文件、右键菜单、按钮以及主菜单的操作，下面我们来具体了解这些基本操作方法。
一、文件操作
点击菜单栏中的“文件”，在弹出菜单中罗列了针对文件的各种操作，如下图所示：

对于基本的文件操作，如“新建”、“打开”、“关闭”、“保存”及“另存为”等操作，其使用方法与其它应用软件完全相同。顺便提一句，这里的关闭命令仅仅只是关闭当前工程文件，退出命令则表示退出该软件系统。需要注意的是，在文件菜单中，有一个“重新打开”菜单项，选中该菜单项时，在旁边会列出您最近打开的几个文件的列表，您可以选择其中一个文件打开，这样可以省掉您查找文件的时间。
“图纸属性”菜单项用于当前图纸的大小、颜色、网格等属性，这就有点像其它软件的页面设置操作。
“打印”及“打印预览”用于对图纸的打印输出，其具体操作我们将在后面的章节中详细介绍。。
此外，我们在新建工程时，将弹出如下对话框：

在新建工程时，软件会要求您输入工程名称和图纸的大小，在这里，我们建议您在设置图纸大小时，不必考虑绘图比例，按照实际尺寸大小进行绘制（单位为mm，与工程习惯一致），真正图纸比例放到以后进行图纸输出时再处理（我们在打印输出部分中提供了按比例打印的工具，在介绍打印功能的章节中有说明）。为图纸美观，我们建议您在设置图纸大小时，尽量考虑图纸的长、宽比（如一号图大小可设为84000×59400）。新建文件对话框中，我们还可以看见“由模板创建”页，点击这一页，您将看到的窗口如下：

这时，在左边的文件选择器中，可以直接选择模板来创建图纸。例如，当前我们需要直接新建一张4号图纸时，在文件列表中直接选取相应的图纸模板文件即可。当然，这里的模板文件可以是由软件提供的或由您自己绘制的任何图形文件。这样，在新建工程时，您也可以将以前完成的任意工程文件作为模板来新建工程，只在原来的图形进行增加和修改即可。其实，在实际绘图过程中，完全可以在平时将这些模板文件预先绘制好，并添加上必要的图块以及图签。到新建工程时，就可以直接应用模板文件进行编辑了！
二、右键菜单
本软件提供方便的鼠标右键功能，在任何时候，只要您点击鼠标右键，您都可以从中获得您最需要的功能。
在平面图绘图过程中，右键菜单主要包含两个类型，即编辑型右键菜单、视图型右键菜单。具体操作功能如下：
编辑型右键菜单：
当图纸处于编辑状态时，电击鼠标右键，弹出的右键菜单如下图所示：

菜单中可进行对当前活动图形的剪切、复制以及删除操作。其中的置前、置后项可调整图形重叠时图形显示的先后顺序。生成图块命令可以将当前选中的多个图形组合成一个图块。
在右键菜单中，以后我们用得最多的是将是`“属性”项，执行这个命令，可以打开所选中图形的属性编辑器，通过属性编辑器，可完成图形属性的各种定义和修改操作。
这里还有一种编辑型菜单，那就是当选中多个图形时，此时的右键菜单如下图所示：

在这个菜单中，除了同样有复制、剪切、删除、置前、置后以外，有两个命令选项相当有用，它们就是“排列”和“生成图块”命令。“生成图块”命令可将当前选中的所有图形自动生成图块，便于固定各图形之间的相对位置。下面来看看“排列”项的用处吧！当选中“排列”命令时，屏幕弹出如下排列选项：

您可以选择任意一种对齐方式，这个功能将大大地方便我们布置图形。在绘制好各个单个小图形后，全部选中这些图形，再点击“排列”项，可以将各个图形整齐排列，从而保证图形的整洁、美观。
视图型右键菜单：
当您正在进行诸如旋转、实时缩放等特殊操作时，点击鼠标右键，此时弹出的右键菜单如下所示：

在这个菜单中，选择“实时移动”项，可以实时移动当前选中的图形；在菜单下面有三个窗口操作菜单，可以将缩放当前图纸或者全屏显示。这些操作都相对比较简单，值得注意的是，如果您要返回图形编辑状态，请单击“返回”项。
三、工具栏操作
菜单栏中“视图”菜单中“工具栏”中，您可以控制工具栏的显示设置。
工具栏上的按钮分别代表了一些常见的操作，如打开文件、保存文件、视窗缩放、绘图按钮、编辑图形按钮等等。对于工具栏的具体操作，在后面的相关章节中在进行介绍。
四、使用帮助
软件提供了完整的再线帮助功能，您不仅能够使用帮助菜单获取相关的帮助信息，而且您还能够在操作过程，随时得到帮助提示。如下图所示：

在绘图过程中，点击“帮助”按钮，可以得到相关帮助信息。此外，还可以点击属性编辑器中右上角的问号按钮，鼠标指针变成“”形状，点击属性编辑器中的任一部位，您都可以获取针对该区域的帮助信息。
五、运用菜单
在软件的菜单栏中，除了提供绘图功能以外，还有很多是提供有关绘图界面设置以及视窗管理的功能，对于绘图操作的菜单项，我们将在后面的章节中进行详细介绍，现在来介绍一下有关界面设置以及绘图管理的菜单项。
图纸属性设置：
在文件菜单中，打开图纸属性命令，软件会弹出如下窗口：

这该窗口中，可以定义一系列图纸属性，具体操作我们将在后面的图纸空间定义一节中详细介绍。
视图选项设置：
打开“视图”中的“选项”菜单项，此时屏幕弹出如下对话框：

在这里，可以选择长光标和短光标，软件初始时默认为短光标，此时在绘图过程中，鼠标显示为：，当选中长光标时，在图纸上光标显示为通长的光标线，见下图所示：

长光标对于我们绘图有很大帮助，可以方便地比较各图形之间的相对位置。
窗口管理菜单：
电击菜单栏中的“窗口”，其内容如下图所示：

该菜单提供了一些窗口管理选项，可以方便管理多个工程图的显示窗口，在菜单的下方列出了当前打开的各文件的文件名，其中在前面添加了的代表当前活动的图形。如果您需要编辑已经打开的其它图形，请在菜单中直接选择其它图形文件。也可以使用菜单项中的“层叠”、“平铺”（或者使用菜单栏右边的几个按钮）将图形视窗切换到最小化或者窗口显示状态，这样就能够在同一个窗口中显示多个图形文件了。有了这个工具就能够完成在同一界面上实现文件之间的复制、粘贴等功能，提高绘图效率。

第三章 操作篇
第三章 操作篇
前一章主要介绍的是软件的基本操作方法以及功能分布等等，在本章中，我们将介绍具体的绘图操作，其中包括点、线、面、实体绘制过程、打印输出以及图形属性设置等等。通过对本章的学习，您将能熟练地够运用本软件进行图形绘制工作。
第一节 图纸参数设置
一、图幅尺寸
软件有三种方式进行图纸空间（即图幅大小）的定义或调整的。
新建工程时，可以在新建工程窗口中定义图纸大小，一般我们均采用这种办法。请注意图纸的长宽比以及实际的图形大小的协调（有关新建工程设置其图纸大小的相关操作，我们在前面的新建工程时已经介绍过）。
当新建工程完成以后，进行图形编辑的过程当中，我们还可以使用文件菜单中的“图纸属性”来对图纸大小进行设置。
另外，在打印预览时，软件提供了图幅尺寸调整的功能。
在这三种操作过程，我们建议最好在新建工程文件时，一次性设置好图纸大小，这样做有很大的好处。如果您使用后面两种方法调整图纸大小，很可能对已经绘制的图形不够美观、协调。
关于新建工程以及在打印预览中设置图纸大小的操作，相关章节中将做介绍，这里就不赘述了，下面我们着重介绍一下使用图纸属性来是设置图纸大小的相关操作。电击“文件”菜单中的“图纸属性”项，如下图所示：

“定义图纸属性”窗口中，可设置图纸的宽度及高度，设置图幅大小参数时，可以根据实际大小并考虑图纸长宽比进行确定（建议最好使用实际尺寸单位设置图纸大小）。在图纸高、宽参数右边，有一个比例系数编辑框，在这个编辑框中设置的参数代表图纸的显示比例，不改变图纸的大小。当调整完后，如果发现图纸不能完全显示，可以使用相关的视图功能，将图纸放大或缩小。
您可以取消网格线选择，这样在图纸中就不显示网格。当然，在网格线显示功能选中以后，您可以对图纸的网格线形式进行设置（包括间距、颜色和线形）。图纸的底色可以时使用底色按钮，然后在弹出的颜色对话框中选择相应颜色，即可改变图纸的底色。
二、绘图比例及单位
在绘图过程中，用户一般比较关心绘图比例的设置问题，如果使用过其它电脑绘图软件，就可以忽略本小节的内容。其实，在绘制图形过程中，您根本就可以不用考虑绘图比例，真正的绘图比例可以仅在图纸输出时考虑。您在绘图过程中，完全可以按照实际尺寸绘制图形。从原理上讲，软件支持的图纸空间可以无限大，您无须为绘图比例浪费时间。
请记住：软件在最后打印输出（打印预览中）设置中，提供了设置输出比例的工具，在其中设置图形的输出比例，输出的图纸就是严格按比例绘制的图纸了！
对于绘图单位，一般我们以一个图纸单位对应实际工程的1mm，这样更符合工程图纸的习惯。
第二节 一般绘图操作
一、画线
1、一般直线和折线
绘制一般的直线和折线，我们可以使用菜单栏“画图”中的“折线”项和工具栏上的按钮，在图纸上用鼠标左键点击直线端点轨迹，您就能够看到一条折线的形成过程，点击鼠标右键结束操作。
注意：在绘制折线过程中，按住Shift键不放，看看有什么情况出现？是不是我们能够轻松的绘制一条正交折线。另外，打开菜单中的“视图”项的选项命令，选中“长光标”，这样我们可以看到现在的鼠标变成了贯穿整个图纸的长十字光标，是不是对我们绘图有很大帮助？
用鼠标左键在所绘折线上双击、使用工具栏的按钮，或在折线被选中的状态下点击鼠标右键，选右键菜单中的“属性”项，我们可以打开折线的属性编辑器，更改该折线的一系列属性。
绘制任意折线：
点击工具栏上的按钮，或选择菜单栏上的“绘图”菜单，在弹出的菜单中选中“线”中的“折线”项，软件会弹出窗口如下：

然后在图纸上用鼠标左键点击图纸上折线起点处，然后拖动鼠标，再点击图纸上的折线终点处，就绘制完了该折线的一条线段。连续点击折线端点，可绘制任意折线。如下图：

绘制正交折线：
正交折线的绘图操作过程同任意折线的绘图操作方式基本相同。只需在绘图过程中，按住Sfite键不放即可，在绘图过程中，随鼠标点移动，您看到即将绘制的线段一直朝正交方向延伸，这个功能方便我们绘制一条任意直角多边形。如下图所示：

（绘图过程中，按住Shift键不放）
使用属性编辑器：
在绘图过程中，熟练使用属性编辑器，对于又快又好的绘制一张图纸相当重要。随着介绍的深入，您将看到所有图形的性质，比如：颜色、线形、图层等等，我们都可以通过属性编辑器进行修改。
折线的属性编辑器，其形式如下图所示：

您将看到在属性编辑器中，我们可以更改该折线的颜色、图层、线形、线宽、线段集、编辑端点等选项和按钮。
改颜色：
点击“定义折线属性”上的颜色按钮，软件会弹出颜色对话框如下图所示：
更改当前色调的明暗度

您可以在基本颜色中选择一种颜色，也可以在调色板中选择一种颜色，添加到自定义颜色中去，点击确定按钮，您将看到所选折线改变成了您需要的颜色，如果点击取消按钮，折线的颜色不发生改变。
改线形：
如果您需要改变折线的线形，请选择左上角的线形按钮（系统默认线形为细实线），这时屏幕将弹出定义线形对话框，如下图所示：
点击此处

这里，我们可以选择所需线形。如我们将上面的例子线形改变成虚线，在定义线形对话框中，选择虚线框中间，您会发现该区域颜色加深（即为选中状态），点击确定按钮，再返回图纸中看到如下结果。

同样，如果点击取消按钮，线形将不发生改变。
改图层：
如果您前工程图纸有多个图层，并且您需要将当前图形移动到其他图层时，请点击图层按钮，您将看到屏幕弹出选择图层对话框如下图所示：

此时，图形所在当前图层为深蓝色，此时点击本例子中的图层2，您将看到图层2一栏改变成了深蓝色，点击“确定”后，您就已经完成了改变图形所在的图层操作。
改线宽：
在属性编辑器中，可以更改线宽，它位于属性编辑器的右上角“”。
更改线宽的操作非常简单，在编辑框中填入需要的线宽值即可（线宽值只能为整数）。
改线段：
在折线的属性编辑器中，您可以对当前绘制的折线中的任意线段进行编辑，包括更改线段的长度、线段的矢量角度以及将直线更改为弧线等等。如下图所示：

您此时看到的是在当前折线中一段的相关参数，这条折线一共有9段，我们看到的是第一段的参数。其中线长为118，角度为0度（相对于x坐标），以及相关的起点及终点的坐标值。当“弧线”的复选框为空时，表示第一条边线为直线；如果选中弧线复选框，第一条边线即为弧线，您可以更改其半径以及圆弧的旋转方向。点击按钮，您将看到第二条边线的相关参数。以次类推，我们可以更改这条折线的所有线段的参数。
下面我们来看看具体操作，我们将上面例子的第二条线段该为弧线。双击示例图形（或者右键选择“属性”），打开属性编辑器，点击下一边线，将弧线框前面的复选框选中，点击“确定”按钮退出，拖动第二条边线的中心点，这样我们就看到原来的直线段，现在变成了弧线段（当然，如果该圆弧的半径已知，可直接在半径后填入相关数据即可）。如下图所示：

注意：如果您更改半径后，图形没有变化，可能是您输入的弧线直径小于两点间的距离！
编辑端点：
在折线的属性编辑器中，我们可以逐一对图形的所有端点进行调整，您只需点击属性编辑器中的编辑端点按钮，这时，屏幕将弹出如下“定义端点”对话框：

“定义端点”窗口中罗列了当前折线的所有端点坐标值，每一个点坐标的x值、y值用逗号分隔开。在坐标类型中，当“绝对坐标”类型被选中时，此时的点坐标是指在图纸中相对于图纸原点的位置；当“相对第一点”坐标类型被选中时，此时的点坐标即为相对于第一点的相对坐标值；同样，当“相对于前一点”被选中时，则表示前后两点的相对坐标值。我们可以选择任意一种坐标类型来逐一对端点进行编辑。试着调整一下端点，很方便吧！限于篇幅，这就不在列举例子了。选中端点集中罗列的端点，点击鼠标右键，您将看到如下右键菜单：

选择右键菜单中的增加端点，此时弹出输入端点对话框：

您可以输入需要添加端点值（x、y坐标）。
当您选择右键菜单中的删除，则删除当前选中点的坐标值；点击“编辑”命令时，同样将弹出与上面一样的对话框，此时，您可以更改当前选中点的坐标值。其它两个右键菜单操作就不介绍了。
其它：
折线的属性编辑器中，我们还可以看到当前折线的总线长，即表示当前所绘制折线的总长度。
跟其它应用软件一样，如果我们确认当前操作，则点击确定按钮退出；点击取消按钮，则忽略当前操作，当然也可以点击属性编辑器右上角的关闭按钮。如果您需要获得该操作的帮助信息，点击帮助按钮。如果您对该属性编辑器界面功能不清楚，点击一下属性编辑器右上角的按钮（与关闭按钮并列），此时，鼠标形状由变成了，然后在不清楚的区域点击一下，屏幕将提示该区域的功能信息。
2、现场水、电线路、电讯线以及高压线的绘制
为了简化您的操作，本软件专门提供了直接绘制水、电线路、电讯线以及高压线的方法。
绘制现场水电线：
我们知道在绘制施工平面图时，通常用带“S”字的折线代表施工用水线路、用带“V”的折线代表施工用电线路，要绘制这两种线形，可以使用软件工具栏上面的按钮或者主菜单画图中的字线命令。如下：

具体绘制方法同折线相同，您只需在图纸上用鼠标左键点击其点轨迹，就能够轻松绘制一条“字”线。同样，您可以使用右键结束操作，使用Shift键绘制正交“字”线。
下面我们来具体介绍一下字线的属性设置。打开“字”线的属性编辑器，同样有三种途径：在需要更改的“字”线被选中的情况下，双击鼠标左键、或使用右键菜单中的“属性”命令以及工具栏上面的按钮，完成上面的操作后，您看到屏幕上面弹出如下对话框，标题栏显示为“定义字线属性”。

其形式是否与折线的属性编辑器相似，其中颜色、图层、线形、线宽、边线集、编辑端点的形式、内容以及修改方法，与折线完全相同。与折线的属性编辑器存在区别的是增加了文字、间距以及字体设置，下面我们来具体讲解其具体用法：
改文字：
填入“文字”编辑框中填入的字符将在折线中按照一定的间距显示。编辑框中如果显示为“V”，则我们绘制的即为带“V”字的折线。在编辑框中，如果有必要，您可以填入任何字符及汉字，个数及大小写均不受限制。现在我们将大写的“V”改为大写的“S”，在施工平面图中即表示将电线改为水线。见下图：

改间距：
在间距后面的编辑框中填入的数值即为线上字符的间距值，在我们绘制好一条字线后，系统将自动分配一个初始间距值，如：本例中为9.943。原则上，您可以在编辑框中输入一个任意大于0的正实数，当然，您得考虑您实际的绘图单位，如果输入值太大，可能在折线上将看不到所填入的字符，因为您所输入的间距已经超过了折线总长。下面我们将例子中9.943改为20，您将看到图形发生的改变如下：

改字体：
在属性编辑器的右下角，编辑端点按钮的下面有一个字体按钮，如：，该按钮是用来设置字线上字符的字体。下面我们来具体介绍一下如何设置字体，点击“字体”按钮，屏幕将弹出如下对话框：

在对话框中，可以更改字体、字体样式、大小、效果以及语系。下面我们来看一个例子，将我们前面所绘制的图形“S”改成“我们”，然后将字体改为隶书，颜色改为红色，样式改为粗体，大小改为12号，这些操作过程如下：（如果您对该字体设置比较熟悉，可以跳过该部分内容）
第一步：选中当前字线，打开字线属性编辑器，文字编辑框中输入“我们”，间距编辑框中填入“20”。如：
。
第二步：点击属性编辑器中的字体按钮，屏幕弹出字体对话框，移动字体编辑框中的滚动条，选中“隶书”；在字体样式中选中“粗体”；在大小编辑框中选中“12”（提示：也可以直接在编辑中填入正整数，当然也可以是合理的正整数）；在改颜色时，我们要点击颜色旁边的下拉按钮，弹出相关的颜色值，如下图：

选中红色，此时，字体对话框变成了如下形式：

点击字体对话框的确定按钮，然后再点击字线属性编辑器的确定按钮，确认当前操作后退出，当前图形就如下所示了：

绘制电讯线：
施工现场电讯线路是带小圆点的折线，软件中也集成了这种线形。点击工具栏上的按钮，按照绘制折线的方法，在图纸上绘制一条电讯线路。
我们同样按照前面所介绍的方法打开电讯线的属性编辑器“定义电讯线属性”见下图：

间距编辑框中的数字代表该电讯线上的小圆点的间距值，您可以根据实际绘图单位进行设置，其中可以填写任意正实数，当然，数值不要太大，以免超过线长不能显示。
绘制高低压电线：
使用按钮绘制折线。打开其属性编辑器“定义电线属性”如下图：

您可以根据实际情况选择是高压线或低压线。
3、绘制弧线
点击工具栏上的按钮以及主菜单“绘图”中的弧线命令，根据三点确定一个圆的原理，在图纸上任意用鼠标点击三点，那么，您将看到经过三点绘制了一条圆弧。在所绘制的圆弧被选中情况下，我们可以其打开的属性编辑器如下图所示：

通过属性编辑器，我们可以定义和更改弧线的相关属性：颜色、所在图层、线形、圆心等设置。对于颜色、线形、图层以及线宽，我们在前面已经介绍过了，现在具体来看一下弧线的其它设置。
圆心设置：
如果已知圆心点的情况下，可以在编辑框中填入该圆心点在图纸中的坐标值（x，y），这样可以对圆弧线进行精确定位（编辑框中输入圆心点的坐标值是指其图纸坐标）。
提示：当圆弧线与直线连接在一起时，建议采用折线命令，然后将弧线所在位置的线段改成弧形即可。这样操作可以保证您所绘制图形的完整性。
半径以及圆弧的起始点设置：
在属性编辑器中，我们可以设置圆弧的起始点位置以及半径值，您可以通过更改这几个参数来更改圆弧线的形状，这里就不列举例子了，您只试试改一下其中的数值，就发现该属性的更改方法很容易理解（在输入起始点角度以及终点角度时，该数值是相对于x轴而言的）。
优、劣弧选择：
所谓优、劣弧选择实际就是属性编辑器中的“旋转方向”选择，当我们绘制好了一个圆弧后，改变其旋转方向，我们得到的是一条有共同起始端点的圆弧，假设原来绘制的是优弧，那么在更改旋转方向后，该圆弧就变成了与原来圆弧有共同端点的劣弧，反之亦然。如下图：

4、贝赛尔曲线
绘制贝赛尔曲线（即连续平滑曲线），请点击按钮，然后在图纸上点击各端点，圆滑曲线就绘制好了。同样，我们可以打开贝赛尔曲线的属性编辑器，如下图：

我们可以通过定义贝赛尔曲线属性来对当前圆滑曲线进行编辑和修改。
5、带箭头线段
您是否有过绘制一个箭头却花费了很多精力的体会，不要紧，现在我们的软件已经专门为您制作了带箭头线段，确保在这些小的绘图细节上不再花费您太多的时间，下面我们就来看一看带箭头线的绘制方法。
点击工具栏中的按钮“”，然后在图纸上任意点击两个端点，一条带箭头线段就这样绘制完成了。当然，此时的箭头形式是系统默认的值，如果您要更改其形式，请打开其属性编辑器如下图所示：

在起点和终点所圈定的区域内，我们可以更改箭头线的点坐标值。在点坐标下面有一个是否带箭头的复选框。当复选框处于选中状态时，就表示该端点带有箭头，在本例中，终点是带有箭头的。
更改箭头形式，可以在编辑框中输入箭头长度及箭头角度，如果是实箭头，请选中前面的复选框。
6、建筑边缘线（双线）
在绘制施工平面图过程中，我们经常用双线绘制建筑边缘线，在软件中，专门为您提供了绘制双线的操作命令。它位于工具栏上的按钮，同样您可以使用Shift键绘制正交双线，要更改其属性，请打开其属性编辑器，打开后的属性编辑器如下图所示：

与其它属性编辑器不相同的是：该属性编辑器的颜色及线形放在一个共同的区域，在这个区域放置了一个主线和从线按钮（默认显示为主线，点击一下将变成了从线），当按钮显示主线时，此时更改的是主线的线形和颜色，同理，显示为从线时，更改的即为从线的颜色和线形。关于边线集的设置同前面相关介绍相同，我们可以更改所有边线集中的任意一条线段的长度和角度（相对X轴）。点击编辑端点按钮，将弹出端点编辑对话框，具体操作过程就不再介绍了，只是注意一点，此时端点集中罗列的坐标值表示主线的端点，而非从线。在间距编辑框中的数值，表示两线之间的距离。
下面我们来绘制一个原有房屋的轮廓线，按照图例，应该采用由一条粗实线加上一条虚线所组成的双线绘制，注意：在本图绘制过程中，一直按住Shift键不放，为了绘图方便，打开主菜单栏视图的“选项”命令，选择长光标。提示：为了保证双线的两个端点都连接在一起，应该将绘制直线的起点放在线中间。在房屋的基本形状画好后，双击打开属性编辑器，将主线宽设置为2，将从线设置为虚线（先点击主线按钮），然后适当更改间距值。具体示意如下图：

7、杆形线
使用杆形线命令，您可以绘制很多意想不到的图形，比如：临时道路、轨道、扇形、矩形等等。绘制杆形线，可以使用工具栏上的按钮以及绘图菜单中的“杆形”命令，然后在图纸上点击端点即可。打开杆形线的属性编辑器如下图所示：

这里我们将介绍“填充”的使用用法，因为这是我们第一次遇到填充操作，当然我们在后面介绍实体的绘制时，还将进一步讲解填充的具体用法，请点击定义填充按钮，我们将看到屏幕弹出如下对话框：

在上图中，我们看到可以供选择的系统填充库，共有8种类型，所有的填充效果在当前窗体中都能够预览到。
下面我们来看一下通过杆形线绘制的几个图形：
例图一：

绘制过程：点击杆形线按钮，在图纸上绘制一条线段，双击该杆形线，打开属性编辑器。将宽度改为15，打开定义填充库，选择填充类型bsVertical并更改其颜色。
例图二：

更改杆形线宽度即可完成上图。
例图三：

在前一幅图基础上，打开其属性编辑器，选中弧线复选框，然后拖动该杆形线的中点即可完成。
8、边缘线
在使用其它绘图软件时，带斜线的坡度边缘线是否让您为难？现在，您不用担心了，本软件专门提供了这种线形绘制工具，您可以轻松完成这种边缘线的绘制工作。
点击工具栏上的按钮，然后在图纸上点击两个端点，这样您就可以看到您当前绘制的这种线形效果了。如下图：

（注：以上是用边缘线为从左到右绘制的三条线段）
打开边缘线的属性编辑器，如下图所示：

在边缘线属性编辑器中，我们看到较为特殊的有“间距”、“角度”、“长度1”及“长度2”参数。其中，间距指的是沿线分布的短斜线间的间距，可以为任意正实数。
沿线分布的短斜线可以有两种线长间隔布置，“长度1”和“长度2”参数分别代表其长度，同样可以输入任意实数。
“角度”参数表示短斜线相对于基线的角度值，允许输入任意正实数。
下面我们来看几个例子图形：
例图一： 相应设置：

例图二： 相应设置：

例图三： 相应设置：

（注：编辑框内的数值大小与当前图纸定义相关）
您还可以通过边缘线绘制很多种图形，特别是与其他图形组合，可以创建更多的图形，比如：一条线段和边缘线可以组成如下图形：

关于边缘线的很多奇妙用法，这里就不一一列举，还是充分发挥自己的创新精神吧！
9、基坑边缘线（自由曲线）
在绘制施工平面图以及方案图过程中，经常会遇到基坑边缘线以及堤坝线等特殊线型。当此类线是水平及铅垂时，我们可以使用前面介绍的边缘线绘制，但在很多情况下，您需要绘制向如下图所示的不规则边缘线。

要绘制上面这种图形，如果您使用其他软件，很有可能相当麻烦。在本软件中，我们提供了专门的工具来解决这一问题。
单击按钮，按住鼠标左键不放在屏幕上移动即可绘制一条任意的自由曲线，我们会看到在图纸上出现一条不规则的线条。然后打开其属性编辑器，如下图所示：
