铸铁排水管技术交底.docx

技术交底记录
表C2-1
编 号
ZTJS-YNGD-SN-009
工程名称
大观河畔小区、大观时光大厦
交底日期
2015年08月10日
施工单位
中铁建设集团有限公司
云南广电项目部
分项工程
排水管道、雨水管道及配件安装
交底提要
W型柔性铸铁排水管道及配件安装
交底内容：
一、范围
本交底适用于大观河畔小区、大观时光大厦工程W型柔性铸铁排水管道及配件安装。
二、施工准备
1. 材料要求：
（1）柔性铸铁排水管及管件规格品种应符合设计要求。柔性铸铁的管壁薄厚均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。柔性铸铁排水管的内外径及管件造型规矩，卡箍接口平正光洁严密。
（2）柔性铸铁排水管及管件必须有出厂合格证、质量证明证明、生产厂家资质。
2.主要工具
机具：冲击钻、电锤、砂轮机等。
工具：手锤、大锤、手锯、断管器、专用扳手、平口螺丝刀、小车等。
其它：水平尺、线坠、钢卷尺、小线等。
3.作业条件
（1）管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间尺寸线及准确的水平线。
（2）管道穿越地下室外墙预留刚性防水套管完毕。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号
ZTJS-YNGD-SN-009
工程名称
大观河畔小区、大观时光大厦
交底日期
2015年08月10日
施工单位
中铁建设集团有限公司
云南广电项目部
分项工程
排水管道、雨水管道及配件安装
交底提要
W型柔性铸铁排水管道及配件安装
交底内容：

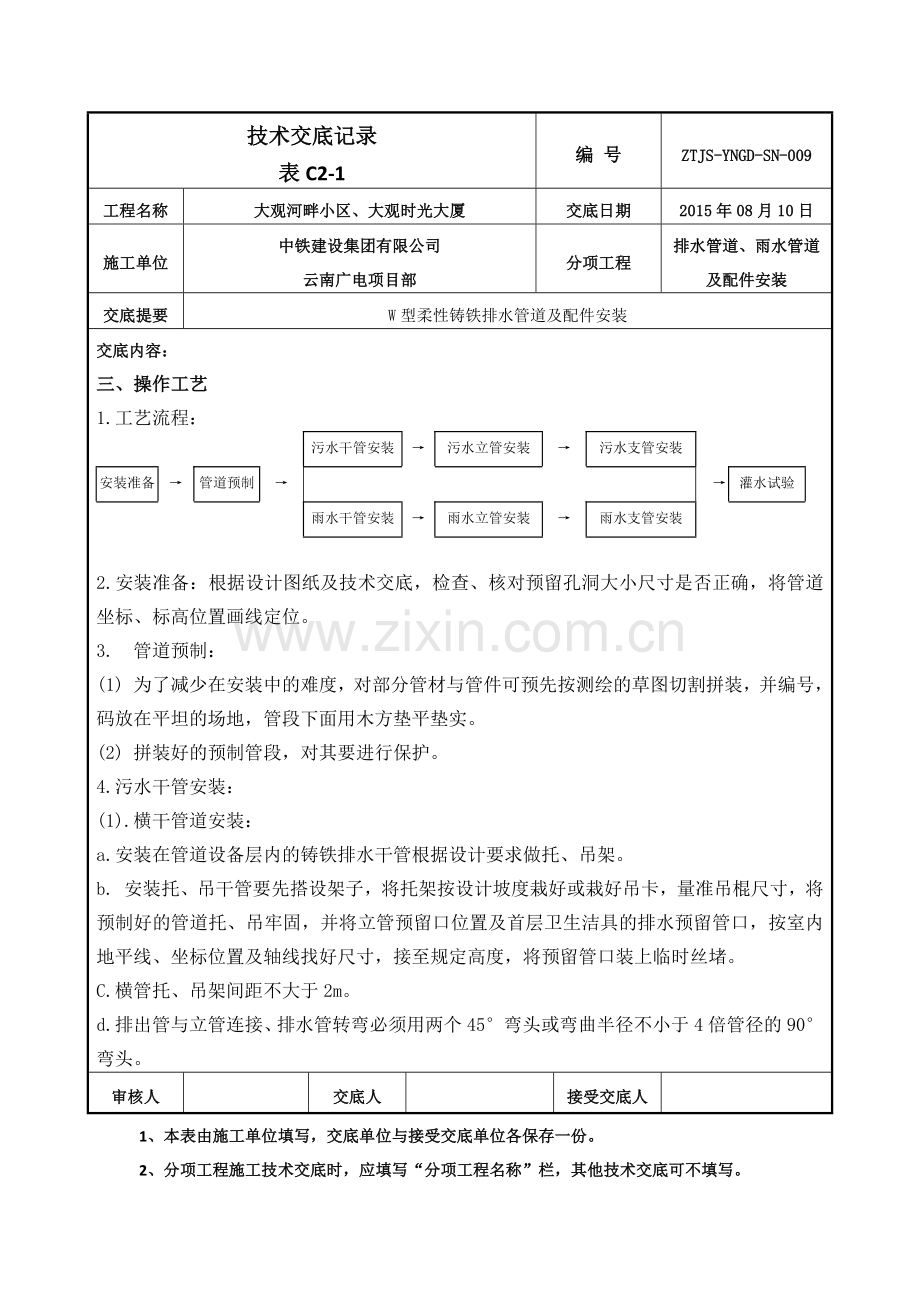

三、操作工艺
1.工艺流程：

污水干管安装
→
污水立管安装
→
污水支管安装

安装准备
→
管道预制
→

→
灌水试验

雨水干管安装
→
雨水立管安装
→
雨水支管安装

2.安装准备：根据设计图纸及技术交底，检查、核对预留孔洞大小尺寸是否正确，将管道坐标、标高位置画线定位。
3. 管道预制：
(1) 为了减少在安装中的难度，对部分管材与管件可预先按测绘的草图切割拼装，并编号，码放在平坦的场地，管段下面用木方垫平垫实。
(2) 拼装好的预制管段，对其要进行保护。
4.污水干管安装：
(1).横干管道安装：
a.安装在管道设备层内的铸铁排水干管根据设计要求做托、吊架。
b. 安装托、吊干管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊棍尺寸，将预制好的管道托、吊牢固，并将立管预留口位置及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。
C.横管托、吊架间距不大于2m。
d.排出管与立管连接、排水管转弯必须用两个45°弯头或弯曲半径不小于4倍管径的90°弯头。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号
ZTJS-YNGD-SN-009
工程名称
大观河畔小区、大观时光大厦
交底日期
2015年08月10日
施工单位
中铁建设集团有限公司
云南广电项目部
分项工程
排水管道、雨水管道及配件安装
交底提要
W型柔性铸铁排水管道及配件安装
交底内容：
e..铸铁管坡度应满足下表要求：

(2)排水立管安装：
a.根据施工图校对预留管洞尺寸有无差错，如需剔凿楼板洞，应按位置画好标记，对准标记剔凿。如需断筋，必须征得土建施工队有关人员同意，按规定要求处理。
b.立管检查口设置按设计要求。本工程立管检查口设计为每个2层设置一个。
c.安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管下部接入下层管口。
d.支架要求：单层高小于4m时每层设置一个支架，但层高大于4m时每层设置2个支架。
d.立管接入后，下层的人把甩口及立管检查口方向找正，上层的人用木楔将管在楼板洞处临时卡牢，吊直。复查立管垂直度，将立管临时固定牢固。
e.立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架。

审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号
ZTJS-YNGD-SN-009
工程名称
大观河畔小区、大观时光大厦
交底日期
2015年08月10日
施工单位
中铁建设集团有限公司
云南广电项目部
分项工程
排水管道、雨水管道及配件安装
交底提要
W型柔性铸铁排水管道及配件安装
交底内容：
(4)雨水管道安装：
a.选用柔性铸铁排水管安装，其安装方法同上述室内排水管道安装。
b.雨水漏斗的连接管应固定在屋面承重结构上。雨水漏斗边缘与屋面相接处应严密不漏。
c.严格控制雨水斗的安装高度，防止无坡或者倒坡现象。
d.雨水管道安装后，应做灌水试验，高度必须到每根立管最上部的雨水漏斗。
四、成品保护
1.未安装的铸铁管需存放在库房中，分类码放，并有专人看护，库房需防雨防风防水；
2．搬运过程中，需轻拿轻放，尤其注意铸铁管两端的接口；
3．管道在吊装过程中需要至少双人操作，防止掉落损坏管材；
4．安装完毕后，要对接口、清扫口等位置进行封堵，防止管道堵塞；
5．安装完毕后，必须用塑料薄膜将管道全部裹上，避免遭到二次污染；
6．管道吊装完毕后，不能够在官道上踩踏作业；
五、安全、文明、环保等措施
1.进入施工现场必须带好安全帽。
2.高处作业、外墙雨水管、阳台排水管安装等必须系安全带，且保证安全带高挂底用。
3. 施工用架必须搭设规范，经检查合格后方可使用。
4.必须做好材料保管工作，防止损坏及污染。
5.施工用电必须符合国家标准及安全规范。
6.要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场清。
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

技术交底记录
表C2-1
编 号
ZTJS-YNGD-SN-009
工程名称
大观河畔小区、大观时光大厦
交底日期
2015年08月10日
施工单位
中铁建设集团有限公司
云南广电项目部
分项工程
排水管道、雨水管道及配件安装
交底提要
W型柔性铸铁排水管道及配件安装
交底内容：

交底审核人
交底人
专业工长
质检员
交底时间

作业队
接受交底人
班组长
质检员
接受交底时间

操作人员签字：
审核人

交底人

接受交底人

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
