技术交底书
表格编号

项目名称
新建衢州至宁德铁路浙江段
共 10 页
交底编号

工程名称
xx隧道
设计文件图号
衢宁隧参02、衢宁施（隧）06
施工单位
中铁三局衢宁铁路浙江段(Ⅰ标)项目经理部三分部
工序部位
衬砌钢筋连接
交底日期

技术交底内容：
一 技术交底范围
xx隧道洞身DK37+665～DK40+757段衬砌钢筋连接。
二 设计要求
根据《xx隧参02》设计图纸说明要求衬砌结构受拉钢筋采用套筒机械连接，不得采用焊接连接。
三 施工准备情况
1 熟悉现场施工图纸、明确机械连接接头形式、连接位置、规格和数量等，准备好相应数量的链接材料。
2 熟悉作业指导书、掌握工艺流程及有关施工要求。
3 根据图纸及施工方案要求，用于钢筋机械连接的各种型号的挤压套筒准备就绪。
4 挤压连接设备及检测设备经过检验且运行状态良好，能够满足试验及施工要求。
5 进行钢筋机械作业平台和定位架等设施准备就绪。
6 挤压设备操作人员及试验检测人员已到位。
四 施工工艺

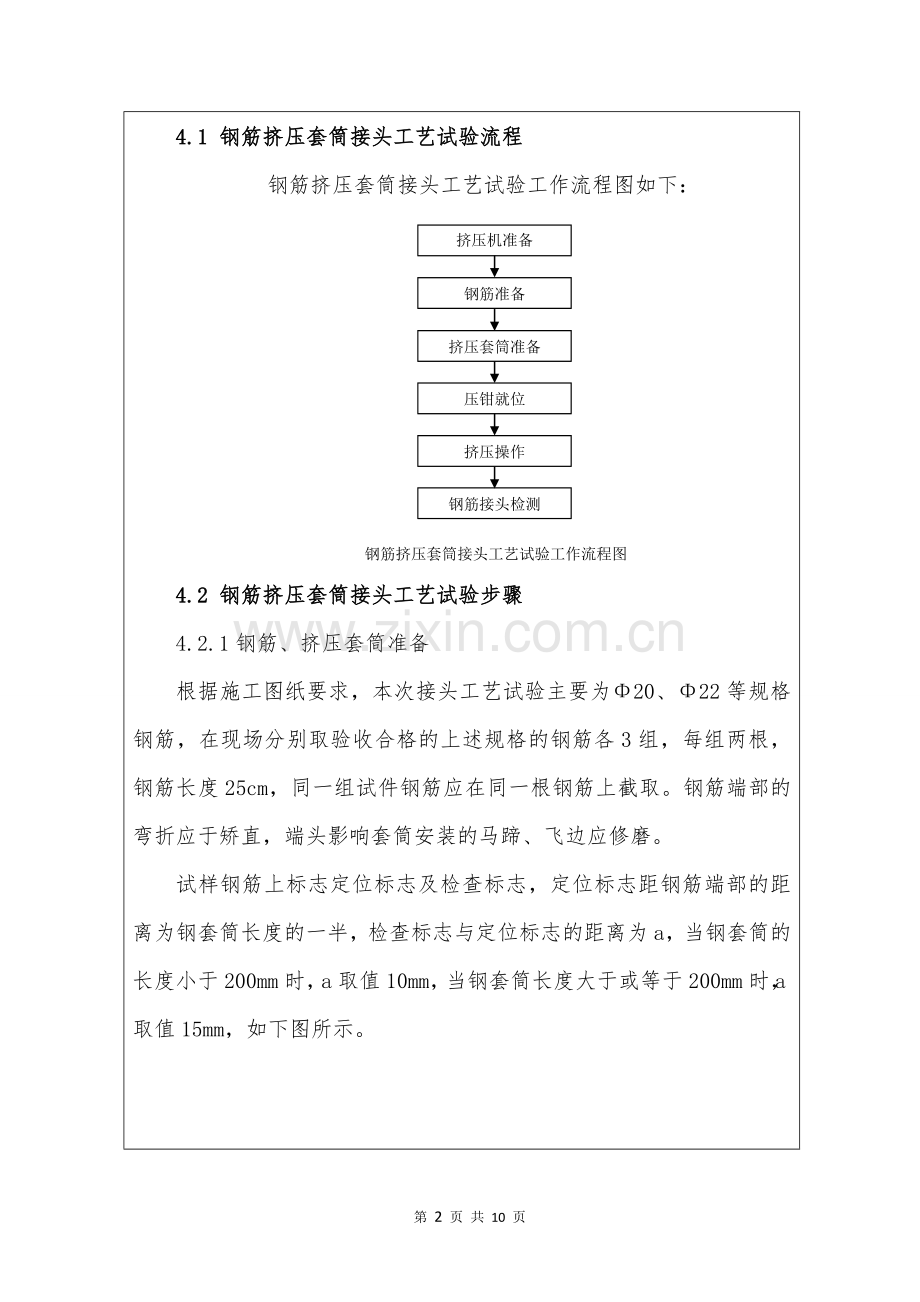

4.1 钢筋挤压套筒接头工艺试验流程
钢筋挤压套筒接头工艺试验工作流程图如下：
钢筋挤压套筒接头工艺试验工作流程图
钢筋准备
挤压套筒准备
压钳就位
挤压操作
钢筋接头检测
挤压机准备

4.2 钢筋挤压套筒接头工艺试验步骤
4.2.1钢筋、挤压套筒准备
根据施工图纸要求，本次接头工艺试验主要为Φ20、Φ22等规格钢筋，在现场分别取验收合格的上述规格的钢筋各3组，每组两根，钢筋长度25cm，同一组试件钢筋应在同一根钢筋上截取。钢筋端部的弯折应于矫直，端头影响套筒安装的马蹄、飞边应修磨。
试样钢筋上标志定位标志及检查标志，定位标志距钢筋端部的距离为钢套筒长度的一半，检查标志与定位标志的距离为a，当钢套筒的长度小于200mm时，a取值10mm，当钢套筒长度大于或等于200mm时，a取值15mm，如下图所示。

钢筋挤压连接工艺试验所用钢套筒规格及尺寸应符合下表要求：
表1 钢套筒规格和尺寸表
钢套筒型号
钢套筒尺寸（mm）
理论重量（Kg）
外径
壁厚
长度
G20
36
6
130
0.58
G22
40
6.5
140
0.75
钢套筒尺寸允许偏差应符合下表要求：
表2 钢套筒规格和尺寸表
钢套筒外径(mm)
外径允许偏差(mm)
壁厚允许偏差(mm)
长度允许偏差（mm）
≦50
±0.5
+0.12t，-0.10t
±2
＞50
±0.01D
+0.12t，-0.10t
±2
4.2.2钢筋就位
将做好标志的钢筋插入钢套筒内，钢筋插入深度应按钢筋定位标志确定，当钢筋纵肋过高影响插入时，允许进行打磨，但钢筋横肋严禁打磨。
4.2.3 压钳就位
调整压钳，使压膜对准钢套筒表面的压痕标志，并使压膜压接方向与钢套筒轴线垂直。
4.2.4 挤压连接
挤压连接参数
钢筋直径
Φ20
Φ22
套筒规格
TC20
TC22
压模型号
M20
M22
挤压道数
3
3
油压（Mpa）
42
47
操作超高压泵站，达到预压力并使压痕至规定深度后，即可卸压退模。压接过程中应始终注意接头两端钢筋轴线一致。
钢筋每侧挤压操作必须从接头中间压痕标志开始，依次向端部进行。挤压连接施工必须严格遵守操作规程,工作油压不得超过额定压力。
4.2.5 外观检测
挤压变形量是挤压连接工艺的关键参数，也是鉴定接头是否合格的依据，挤压变形量包括压痕最小直径和压痕总宽度。接头压痕最小直径和压痕总宽度应符合下表规定。
表3 相同规格钢筋连接时的钢套筒型号、压模型号、压痕最小直径和压痕总宽度
连接钢筋规格
钢套筒型号
压模型号
压痕最小直径允许范围(mm)
压痕总宽度(mm)
φ22
G22
M22
32～34
≥45
φ20
G20
M20
29～31
≥45
钢筋接头挤压连接完成后，对钢筋压痕最小直径及压痕总宽度进行测量，符合上述要求的连接件为合格试件，外观检测不合格的试件废弃，如同种型号的钢筋挤压连接后外观检测均不合格，则重新进行上述压接试验。
4.2.6 抗拉强度检测
对外观检测符合要求的连接试件进行抗拉强度检测，挤压连接接头抗拉强度按照《钢筋机械连接通用技术规程》中Ⅰ级接头进行检测，即“接头抗拉强度不小于被连接钢筋实际抗拉强度或1.10倍钢筋抗拉强度标准值，并具有高延性及反复拉压性能”。
采用数显万能试验机对外观检测合格的试件进行抗拉强度检测，如抗拉强度满足Ⅰ级接头要求达到的强度，则该批试件检验结果合格。
五 质量标准
5.1 钢筋工程
5.1.1 主控项目
a 钢筋进场时，必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013）和《钢筋混凝土用热轧带肋钢筋》（GB1499）等的规定和设计要求。
b 钢筋品种、级别、规格和数量必须符合设计要求。
c 钢筋的连接方式必须符合设计要求。
d 钢筋接头的技术条件和外观质量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2003）的规定。钢筋焊接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《钢筋焊接及验收规程》（JGJ18）的规定和设计要求。承受静力荷载为主的直径为28～32 mm带肋钢筋采用冷挤压套筒连接接头，应按批抽取试件作力学性能检验，其质量必须符合现行国家标准《带肋钢筋套筒挤压连接技术规程》（JGJ108）的规定和设计要求。
e 钢筋的加工应符合设计要求。当设计未提出要求时，应符合下列规定：（1）受拉热轧光圆钢筋的末端应作180°弯钩，其弯曲直径dm不得小于钢筋直径的2.5倍，钩端应留有不小于钢筋直径3倍的直线段。（2）受拉热轧光圆和带肋钢筋的末端，当设计要求采用直角形弯钩时，直钩的弯曲直径dm不得小于钢筋直径的5倍，钩端应留有不小于钢筋直径3倍的直线段。（3）弯起钢筋应弯成平滑的曲线，其弯曲半径不得小于钢筋直径的10倍（光圆钢筋）或12倍（带肋钢筋）。（4）用光圆钢筋制成的箍筋，其末端应作不小于90°的弯钩，有抗震等特殊要求的结构应作135°或180°的弯钩；弯钩的弯曲直径应大于受力钢筋直径，且不得小于箍筋直径的2.5倍；弯钩端直线段的长度，一般结构不得小于箍筋直径的5倍，有抗震等特殊要求的结构，不得小于箍筋直径的10倍。
5.1.2 一般项目
a 钢筋加工允许偏差应符合下表的规定：
钢筋加工允许偏差（mm）
序 号
名 称
允许偏差 （mm）
检 验 方 法
L≤5 000
L＞5 000
1
受力钢筋顺长度方向的全长
±10
±20
尺量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±5
b 钢筋接头应设置在承受应力较小处，并应分散布置。配置在“同一截面”内受力钢筋接头的截面面积，占受力钢筋总截面积的百分率应符合设计要求。当设计无要求时应符合下列规定：（1）焊（连）接接头在受拉区不得大于50%，轴心受拉构件不得大于25%；（2） 绑扎接头在构件的受拉区，不得大于25%，在受压区不得大于50%；（3）钢筋接头应避开钢筋弯曲处，距弯曲点的距离不得小于钢筋直径的10倍；（4）在同一根钢筋上应少设接头。“同一截面”内，同一根钢筋上不得超过一个接头。
注：两焊（连）接接头在钢筋直径的35倍范围且不小于500 mm以内、两绑扎接头在1.3倍搭接长度范围且不小于500 mm以内，均视为“同一截面”。
c 安装及保护层厚度允许偏差应符合设计要求和下表规定。
钢筋安装及保护层厚度允许偏差（mm）
序 号
名 称
允许偏差
检 验 方 法
1
双排钢筋，上排钢筋与下排钢筋间距
±15
尺量两端、中间各一处
2
同一排中受力钢筋水平间距
拱部
±10
边墙
±20
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
±20
5
钢筋保护层厚度

尺量两端、中间各2处
d 钢筋应平直、无损伤，表面无裂纹、油污、颗粒状或片状老锈。
六 安全、环保、文明施工等安全技术措施
6.1 钢筋操作应戴手套，在弯曲和切断钢筋时，裤脚应用带子扎紧。
6.2 使用机械切断钢筋时，钢筋应安稳在切口间，并用手握住未端以防摇摆，切断短料时需用钳子夹料，不得用手直接把料，以防意外伤人。
6.3 人工锯断钢筋时，要使锯路顺直，垂直且勿歪扭，以免锯条断裂伤人。
6.4 钢筋切断机和弯曲机的皮带轮和传动齿轮应设有防护罩，机器开启后达到正常转数时，再开始工作。
6.5 钢筋机械要有专人操作，使用前要检查刀片、螺丝。严禁其他人员操作。
6.6 安放钢筋骨架或搬运钢筋时，附近如有电线，先将电源关闭，并安排专人负责，以防意外。
6.7 加强用电管理，各机械设备必须安装漏电保护器。
6.8 所有工作人员必须配戴安全防护用品，确保作业安全。加强文明施工管理，为安全作业创造良好的作业环境。
6.9 开工前对全体员工宣传教育，教育全员用实际行为保护环境。
6.10 场地清理物运到指定地点弃堆。
6.11 弃碴场先挡后弃，在弃碴后完善排水设施。
6.12 教育职工严禁扑杀野生动物和毁坏植物，要珍爱一草一木。对施工有影响的需保护植物，株株记录，做好编号，开工前联系有关主管部门移设。
6.13 结合工程实际，在各级负责人中明确分工，落实文明施工现场责任区，制定相关标准，确保文明施工现场管理有章可循。
6.14 制定生活和环境卫生管理制度，搞好职工宿舍卫生和食堂的饮食卫生，生活区专人打扫卫生，水沟定时清扫，区内设置垃圾箱。
6.15 加强标准化现场管理，坚持“先策划，后实施”的原则，确保临时设施及洞内“三管两线”等布局合理。
6.16 设置工点标牌，设置监督、举报电话和信箱，接受监督。施工现场设置醒目的安全警示标志、安全标语。安全操作规章制度，现场的施工用电设施安装规范、安全、可靠、建设文明标准工地。
七 成品保证措施
7.1 堆放场地地基须平整、洁净、干燥、牢固、排水及通风条件良好、无污染、交通运输方便。
7.2 根据种类、规格、使用先后次序等条件，有计划分开堆放，堆放须平直、整齐、下垫枕木或木枋，必须使用帆布或塑料布遮盖，并设有醒目的标志。
7.3 成品材料应做好防腐、防霉、防污染、防锈蚀等防护措施，层高堆放的预制品加设支撑，以防倾覆。
八 其他注意事项
8.1 钢筋端部连接位置的铁锈、油污等附着物应清除，端部弯折应予以矫直，影响钢套筒安装的马蹄、飞边应修磨。
8.2 钢筋纵肋过高影响钢筋插入套筒时，允许进行打磨，但钢筋横冷严禁打磨。
8.3 在挤压连接前钢筋端部必须标出定位标志和检查标志，定位标志是指示钢套筒应插入的深度，当挤压成接头后，由于钢套筒挤压后伸长，定为标志进入接头，接头处仅能看到检查标志。通过检查标志的检验，表明钢套筒位置是否正确。
8.4 钢筋进行挤压之前，应调整压模对准钢套筒表面压痕标志，并使压模压接方向与钢套筒轴线垂直。
8.5 钢筋进行套筒挤压连接时必须从接头中间压痕标志开始，依次向端部进行。且压接过程中应始终注意接头两段钢筋轴线一致。
8.6 挤压连接操作过程中，遇有异常现象时，应停止操作，检查原因,排除故障后，方可继续进行。
8.7 进行挤压操作是超高压油管严禁硬性弯折和重物砸压，同时注意用电安全。严格按照规程规范进行作业。

交底人： 复核人： 接收人：
