STD演示平台GPU部署文档

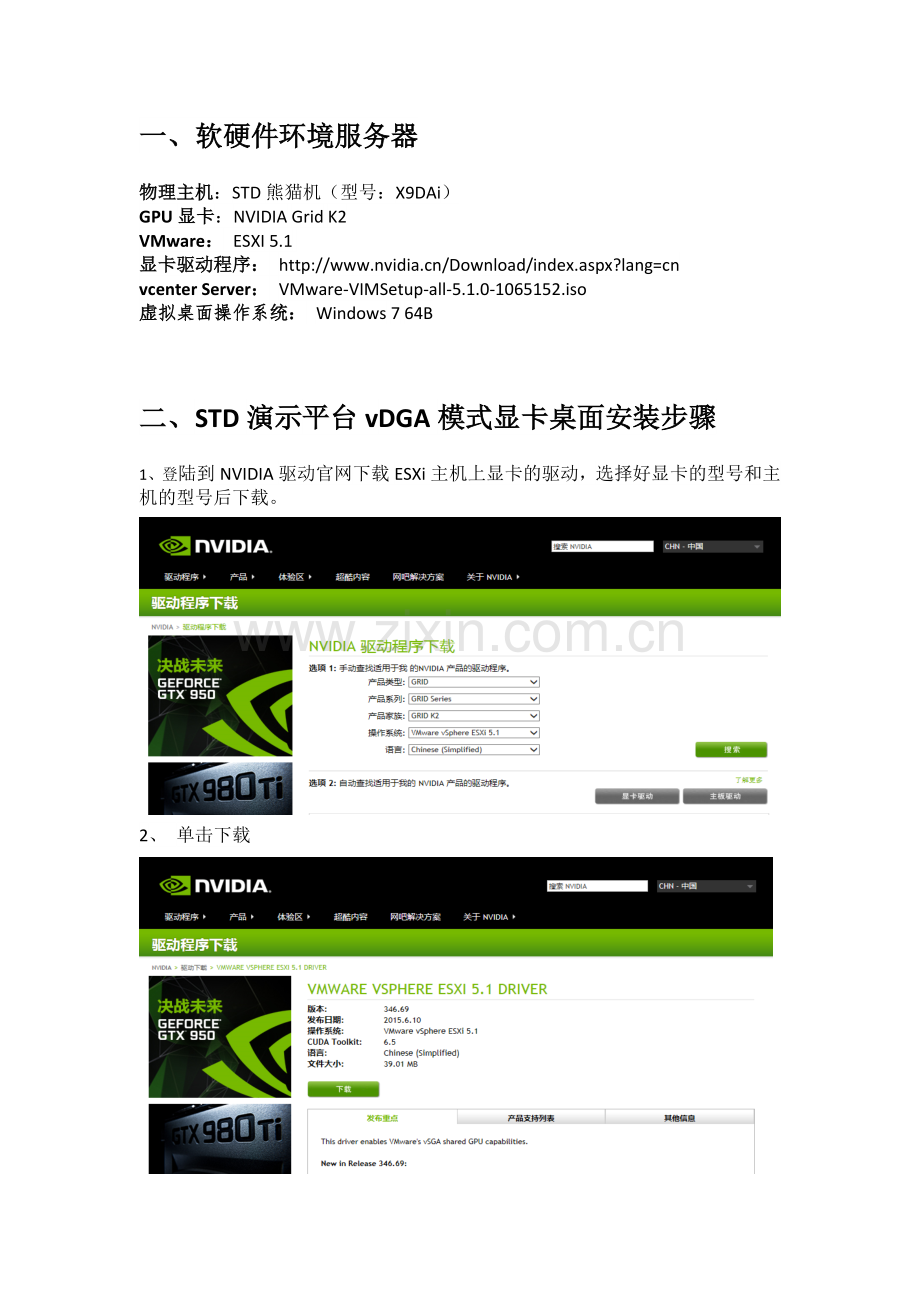

一、软硬件环境服务器
物理主机：STD熊猫机（型号：X9DAi）
GPU显卡：NVIDIA Grid K2
VMware： ESXI 5.1
显卡驱动程序：
vcenter Server： VMware-VIMSetup-all-5.1.0-1065152.iso
虚拟桌面操作系统： Windows 7 64B

二、STD演示平台vDGA模式显卡桌面安装步骤
1、登陆到NVIDIA驱动官网下载ESXi主机上显卡的驱动，选择好显卡的型号和主机的型号后下载。

2、 单击下载
3、同意并且下载
4、打开ESXi主机的SSH功能，将下载好的驱动上传到EXSi主机上

5、将EXSi主机上的所有虚机关闭，并且右击选择”进入维护模式”后再进行显卡驱动的安装

6、通过SSH连接主机并执行安装命令：
#esxcli software vib install –v
/tmp/NVIDIA-VMware_ESXi_5.1_Host_Driver_346.69/NVIDIA-VMware_ESXi_5.1_Host_Driver_346.69-1OEM.510.0.0.802205.vib
安装成功后会显示以下格式；

7、校验Xorg服务是否正常运行。可以执行/etc/init.d/xorg status命令校验Xorg服务是否正在运行。如果xorg没有运行，可运行
/etc/init.d/xorg start 或# /etc/init.d/xorg restart 启动xorg服务。
8、或者到服务器主机“配置”下面的“安全配置文件”下手动启动xorg服务。（注：驱动安装完毕后该服务才启动，并且配置VDGA直通模式后该xorg服务不启动）

9、退出维护模式，重启ESXi主机。

10、在主机上安装完显卡驱动并重启后，就可以在主机的“高级设置”里看到2颗K2的GPU了。主机安装了1块NVIDIA GRID K2 显卡,该显卡由2 颗 Kepler GPU组成，总显存8G，每个GPU的显存为4G.

11、也可执行#nvidia-smi 等命令查看GPU 资源使用状态。

12、单击主机选择配置直通，将两核GPU勾选，然后重启服务器。

13、重启服务器之后，直通状态正常
14、配置直通模式之后，后台命令查看，不显示GPU状态

15、配置显卡GPU虚拟桌面（虚拟桌面必须关机配置）
右击所需添加显卡桌面，点击编辑设置

16、然后添加PCI设备

17、选择GPU通道，因为NVIDIA K2显卡只有两个通道，所以直通只能分配给两台虚拟桌面
18、添加完成

19、选择资源，预留所有客户机内存

20、将VDGA显卡K2附加到win7虚机后，将win7虚拟机配置完毕，安装view agent，然后在虚机上安装NVIDIA GUID K2的WIN7桌面版显卡驱动，安装完驱动后重启。重启虚拟机后验证是否使用NVIDIA显卡。

NVIDIA官网下载驱动

21、将虚拟机添加到手动池中。池中显示协议配置如下：

22、 使用VMware Horizon View Client登陆虚拟机查看GPU是否启动，在命令行输入DxDiag运行DirectX工具诊断。

23、设备管理器显示显卡为NVIDIA GRID K2显卡

24、也可以用鲁大师等软件测试一下显卡性能

25、到此NVIDIA K2 显卡VDGA模式部署完毕,演示平台运行正常，一块NVIDIA GRID K2显卡由2 颗 Kepler GPU组成，一颗GPU只能被1台虚拟机使用，K2显卡在VDGA模式下最大只支持2台虚拟机。
