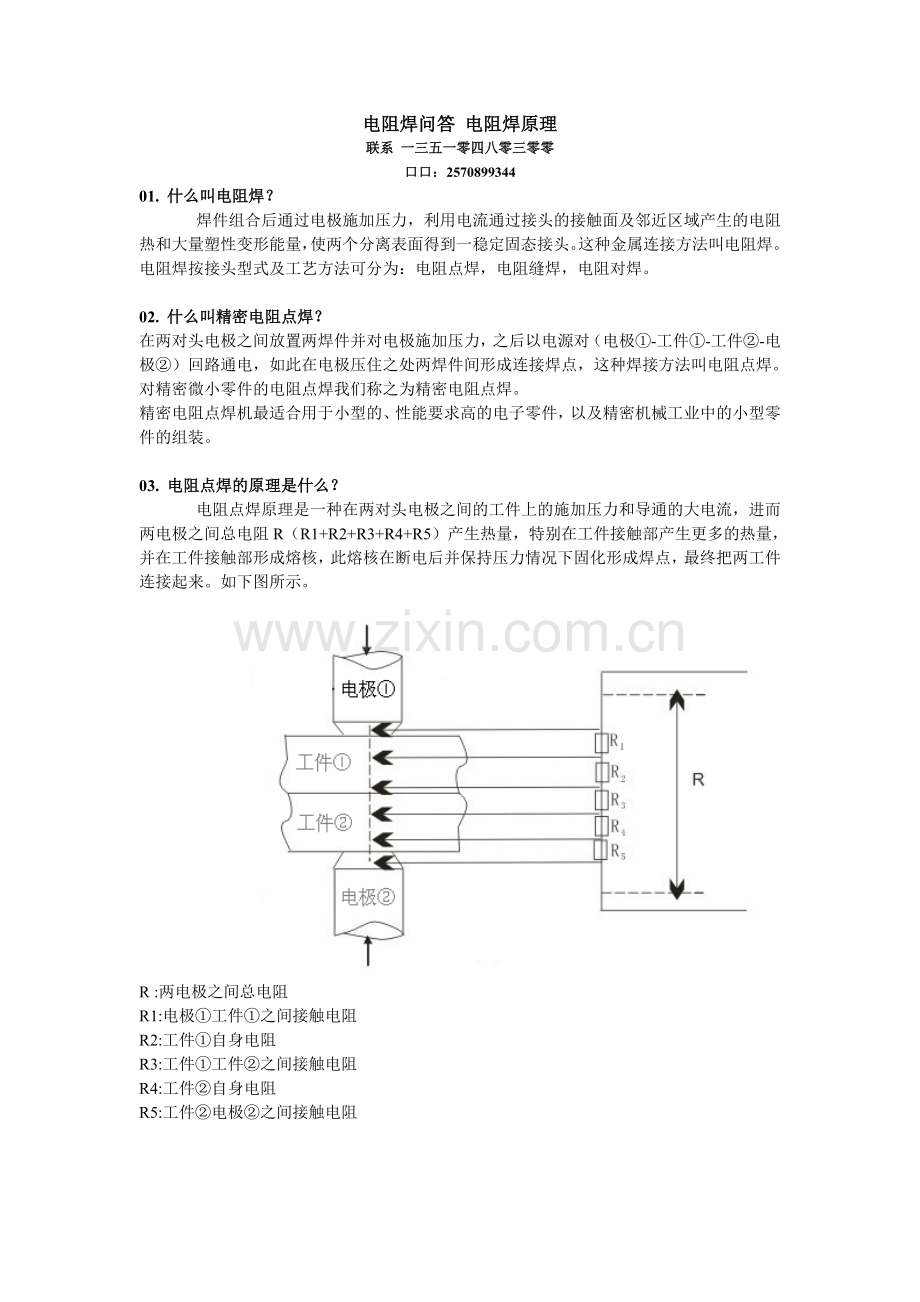

电阻焊问答-电阻焊原理.doc

电阻焊问答 电阻焊原理
联系 一三五一零四八零三零零
口口：2570899344
01. 什么叫电阻焊？
焊件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热和大量塑性变形能量，使两个分离表面得到一稳定固态接头。这种金属连接方法叫电阻焊。
电阻焊按接头型式及工艺方法可分为：电阻点焊，电阻缝焊，电阻对焊。

02. 什么叫精密电阻点焊？
在两对头电极之间放置两焊件并对电极施加压力，之后以电源对（电极①-工件①-工件②-电极②）回路通电，如此在电极压住之处两焊件间形成连接焊点，这种焊接方法叫电阻点焊。对精密微小零件的电阻点焊我们称之为精密电阻点焊。
精密电阻点焊机最适合用于小型的、性能要求高的电子零件，以及精密机械工业中的小型零件的组装。

03. 电阻点焊的原理是什么？
电阻点焊原理是一种在两对头电极之间的工件上的施加压力和导通的大电流，进而两电极之间总电阻R（R1+R2+R3+R4+R5）产生热量，特别在工件接触部产生更多的热量，并在工件接触部形成熔核，此熔核在断电后并保持压力情况下固化形成焊点，最终把两工件连接起来。如下图所示。

R :两电极之间总电阻
R1:电极①工件①之间接触电阻
R2:工件①自身电阻
R3:工件①工件②之间接触电阻
R4:工件②自身电阻
R5:工件②电极②之间接触电阻

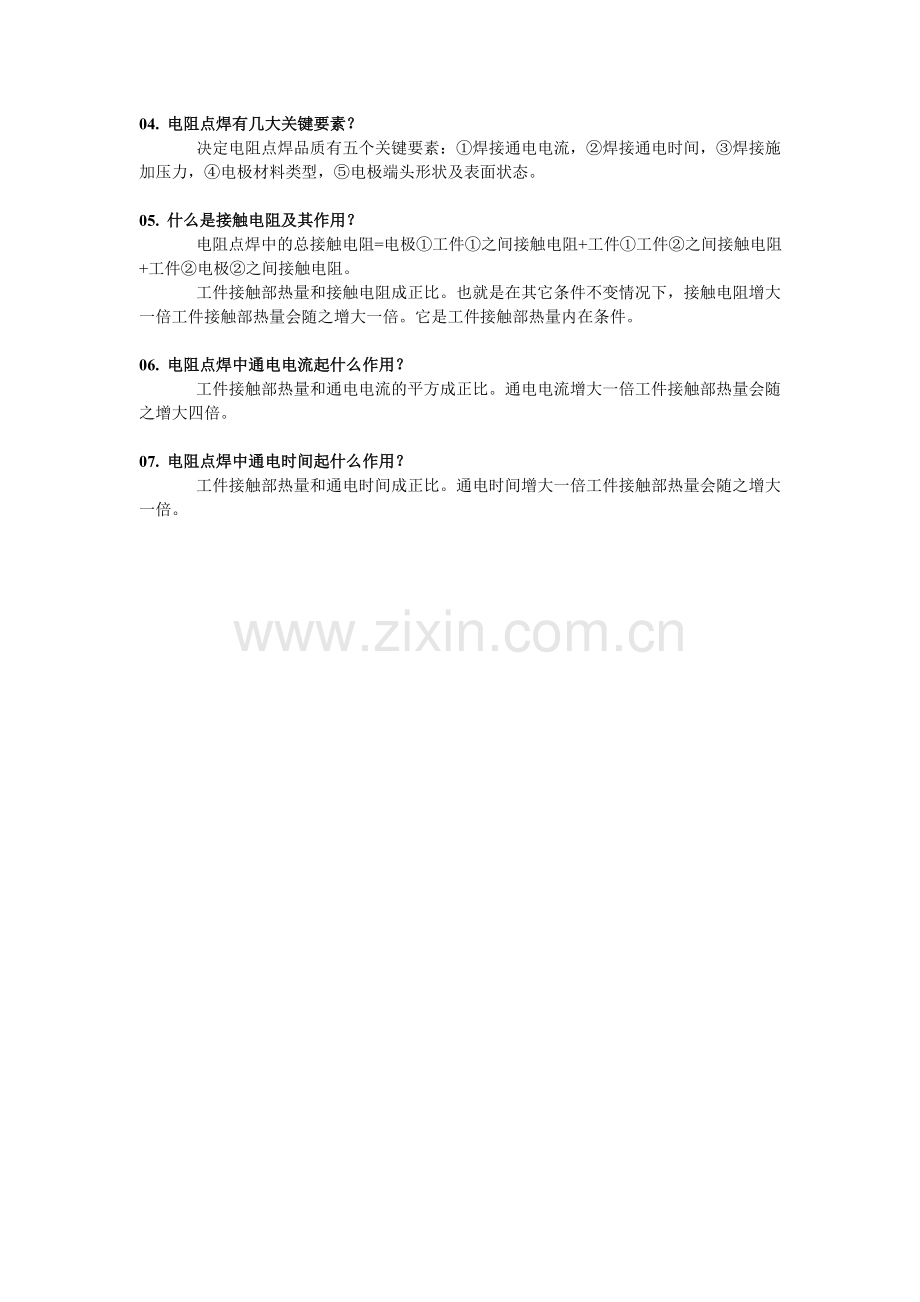

04. 电阻点焊有几大关键要素？
决定电阻点焊品质有五个关键要素：①焊接通电电流，②焊接通电时间，③焊接施加压力，④电极材料类型，⑤电极端头形状及表面状态。

05. 什么是接触电阻及其作用？
电阻点焊中的总接触电阻=电极①工件①之间接触电阻+工件①工件②之间接触电阻+工件②电极②之间接触电阻。
工件接触部热量和接触电阻成正比。也就是在其它条件不变情况下，接触电阻增大一倍工件接触部热量会随之增大一倍。它是工件接触部热量内在条件。

06. 电阻点焊中通电电流起什么作用？
工件接触部热量和通电电流的平方成正比。通电电流增大一倍工件接触部热量会随之增大四倍。

07. 电阻点焊中通电时间起什么作用？
工件接触部热量和通电时间成正比。通电时间增大一倍工件接触部热量会随之增大一倍。
