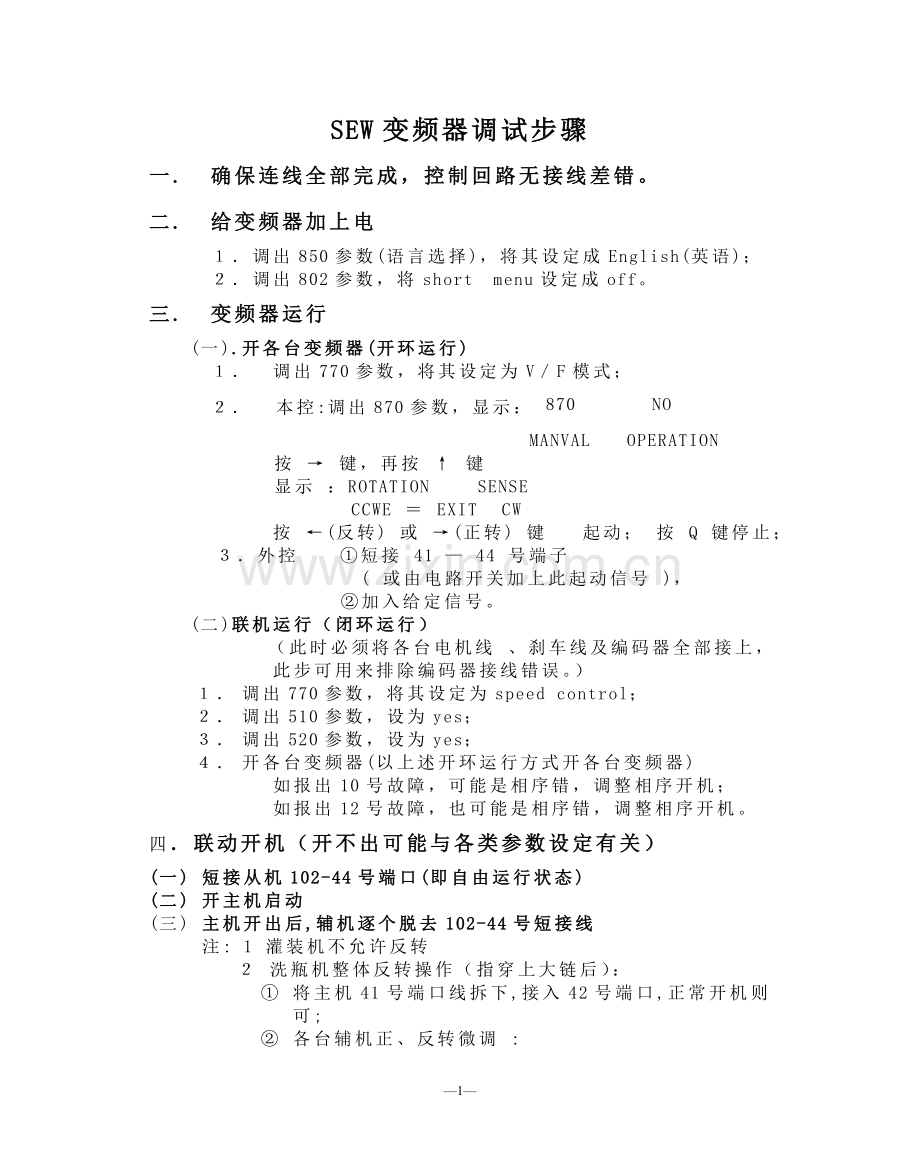

SEW变频器调试步骤
一. 确保连线全部完成，控制回路无接线差错。
二. 给变频器加上电
１．调出850参数(语言选择)，将其设定成English(英语)；
２．调出802参数，将short　menu设定成off。
三. 变频器运行
(一).开各台变频器(开环运行)
１．　调出770参数，将其设定为V／F模式；
２． 本控:调出870参数，显示： 870 　　NO
MANVAL OPERATION
按 → 键，再按 ↑ 键
显示 ：ROTATION SENSE
　　　 CCWE ＝ EXIT CW
按 ←(反转) 或 →(正转) 键 起动； 按 Q 键停止；
３．外控　　①短接 41 — 44 号端子
( 或由电路开关加上此起动信号 )，
　　　　②加入给定信号。
(二)联机运行（闭环运行）
（此时必须将各台电机线 、刹车线及编码器全部接上，此步可用来排除编码器接线错误。）
１． 调出770参数，将其设定为speed control；
２． 调出510参数，设为yes；
３． 调出520参数，设为yes；
４． 开各台变频器(以上述开环运行方式开各台变频器)
如报出10号故障，可能是相序错，调整相序开机；
如报出12号故障，也可能是相序错，调整相序开机。
四．联动开机（开不出可能与各类参数设定有关）
(一) 短接从机102-44号端口(即自由运行状态)
(二) 开主机启动
(三) 主机开出后,辅机逐个脱去102-44号短接线
注: 1 灌装机不允许反转
２ 洗瓶机整体反转操作（指穿上大链后）：
① 将主机41号端口线拆下,接入42号端口,正常开机则可;
② 各台辅机正、反转微调 :

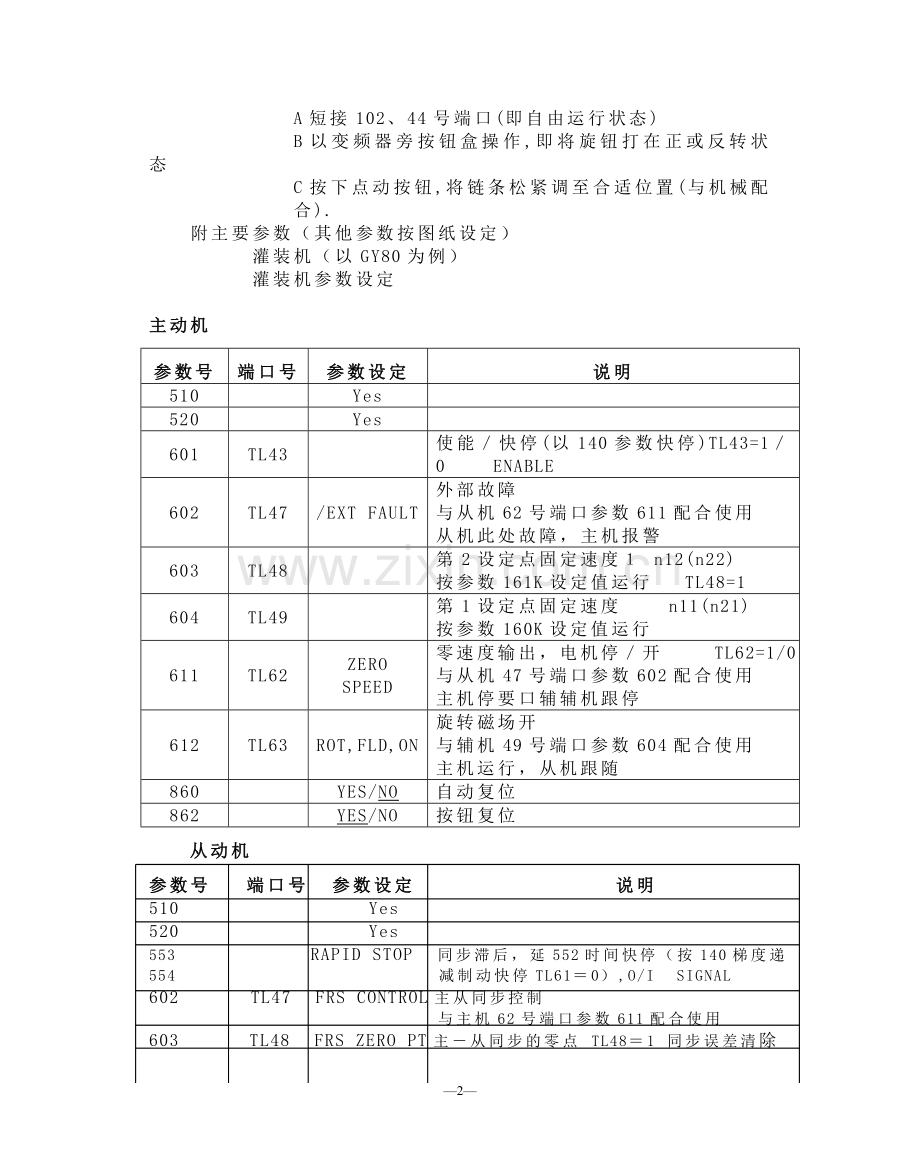

A短接102、44号端口(即自由运行状态)
B以变频器旁按钮盒操作,即将旋钮打在正或反转状态
C按下点动按钮,将链条松紧调至合适位置(与机械配合).
附主要参数（其他参数按图纸设定）
灌装机（以GY80为例）
灌装机参数设定
主动机
参数号
端口号
参数设定
说明
510

Yes

520

Yes

601
TL43

使能／快停(以140参数快停)TL43=1／0 ENABLE
602
TL47
/EXT FAULT
外部故障
与从机62号端口参数611配合使用
从机此处故障，主机报警
603
TL48

第2设定点固定速度１ n12(n22)
按参数161K设定值运行 　TL48=1
604
TL49

第1设定点固定速度 n11(n21)
按参数160K设定值运行
611
TL62
ZERO　SPEED
零速度输出，电机停／开　　 TL62=1/0
与从机47号端口参数602配合使用
主机停要口辅辅机跟停
612
TL63
ROT,FLD,ON
旋转磁场开
与辅机49号端口参数604配合使用
主机运行，从机跟随
860

YES/NO
自动复位
862

YES/NO
按钮复位
从动机
参数号 端口号 参数设定 说明
510 Yes
520 Yes
553 RAPID STOP 同步滞后，延552时间快停（按140梯度递
554 减制动快停TL61＝0）,O/I SIGNAL
602 TL47 FRS CONTROL主从同步控制
与主机62号端口参数611配合使用
603 TL48 FRS ZERO PT主－从同步的零点 TL48＝1 同步误差清除
604 TL49 SLAVE START 从动机起动 　TL49＝1
611 TL62 /FAULT 故障输出
与主机47号端口参数602配用
760 Yes
761 IS SLAVE

故障信号和故障原因清单:
序号
故障显示
响应
复位
原因
10
DIRECTION OF ROTATION
(转向错)
立即
关断
·
仅对选择板和有效速度控制(P 770 ff.)
－编码器通道A/Ā和B/B成对交换
－电动机转向与指定（程序指定）的相反
－电动机转向应与指定的相反
1将电机电源线接对换
2交换编码器通道A/Ā和B/B（成对地）
－再生制动过载（即提升降速），
由于超载或Boost设定太低(P 321)。
11
SPEED DETECTION
(速度检测错)
立即
关断
·
仅对FRN31C选项和有效速度控制(P770 ff.):
－缺少FEN31C选件pcb－pcb选错
－从TL.94或TL.97到编码器开路引线
12
MOT.OVERLOAD
(电机过载)
立即
关断
·
仅对于激活电动模式速度监控(P 510 ff.)
－foutp<fstep(见P 510 ff.)
仅对FRN31C选项和有效的n控制(P 770 ff.)
－故障编码信号－极对数错(P 324),
－编码器参数ppr(P 773)设置错
27
EXT.TERMINAL
(外部端口)
快停
·
仅对有效“外部故障”功能(P 600 ff.):输入信号=“0”
36
或
47
MASTER-SLAVE CONNECTION
(主导－辅助功能接线问题)
立即
关断
·
主导－辅助连接线开路(P557)
－辅助TL.98－101设定点接线毁坏
－主导“speed 0”→辅助“FRS CTRL”被毁坏
－辅助“FRS CTRL”输入未分配
－主导输出“speed 0”未配置
－无主导变频器－用了编码器参数ppr<512
41
或51
LAGERROR FRS
(滞后错)
Prog.(P553)
·
主、辅、偏差≥滞后误差所设的门限(P551)。 应设O/I SIGNAL

49
47
62
30
30
47
67
63
RS CONTROL
