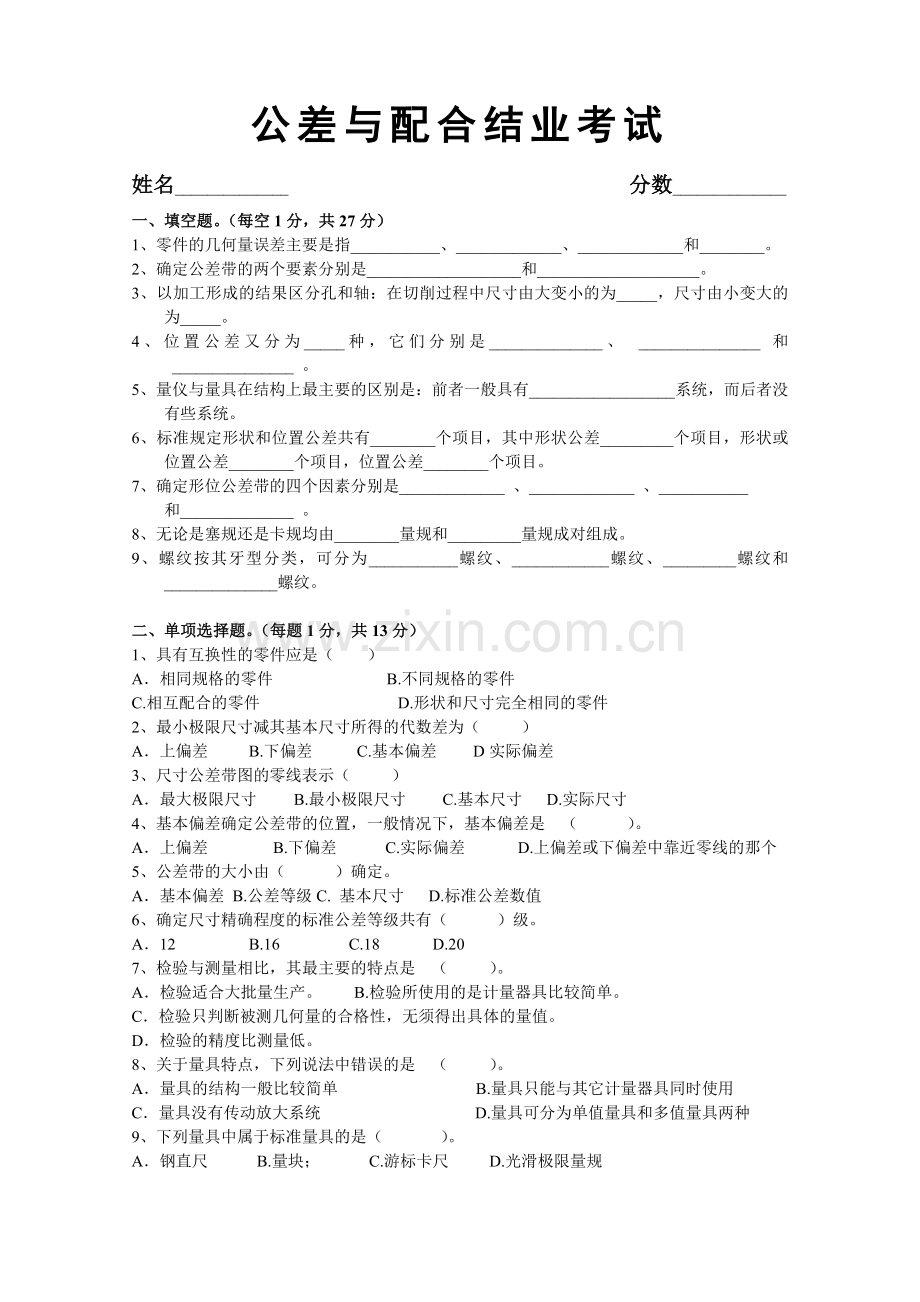

公差与配合结业考试
姓名______________　　　　　　　　　　　　　　　　　　　　　分数______________
一、填空题。（每空1分，共27分）
1、零件的几何量误差主要是指___________、_____________、_____________和________。
2、确定公差带的两个要素分别是___________________和____________________。
3、以加工形成的结果区分孔和轴：在切削过程中尺寸由大变小的为_____，尺寸由小变大的为_____。
4、位置公差又分为_____种，它们分别是______________、 _______________ 和_______________ 。
5、量仪与量具在结构上最主要的区别是：前者一般具有__________________系统，而后者没有些系统。
6、标准规定形状和位置公差共有________个项目，其中形状公差_________个项目，形状或位置公差________个项目，位置公差________个项目。
7、确定形位公差带的四个因素分别是_____________ 、_____________ 、___________
和______________ 。
8、无论是塞规还是卡规均由________量规和_________量规成对组成。
9、螺纹按其牙型分类，可分为___________螺纹、____________螺纹、_________螺纹和______________螺纹。

二、单项选择题。（每题1分，共13分）
1、具有互换性的零件应是（ ）
A．相同规格的零件　　　　　　　B.不同规格的零件
C.相互配合的零件 　　　　　　　　D.形状和尺寸完全相同的零件
2、最小极限尺寸减其基本尺寸所得的代数差为（ ）
A．上偏差 　　B.下偏差 　　 C.基本偏差　　 D实际偏差
3、尺寸公差带图的零线表示（ ）
A．最大极限尺寸 　 B.最小极限尺寸　　 C.基本尺寸 D.实际尺寸
4、基本偏差确定公差带的位置，一般情况下，基本偏差是　（ ）。
A．上偏差 　　　B.下偏差　　　C.实际偏差　　　 D.上偏差或下偏差中靠近零线的那个
5、公差带的大小由（ ）确定。
A．基本偏差 B.公差等级C. 基本尺寸 D.标准公差数值
6、确定尺寸精确程度的标准公差等级共有（ ）级。
A．12　　　 B.16 　　　 C.18 　　　D.20
7、检验与测量相比，其最主要的特点是　（ ）。
A．检验适合大批量生产。 B.检验所使用的是计量器具比较简单。
C．检验只判断被测几何量的合格性，无须得出具体的量值。
D．检验的精度比测量低。
8、关于量具特点，下列说法中错误的是　（ ）。
A．量具的结构一般比较简单 B.量具只能与其它计量器具同时使用
C．量具没有传动放大系统 D.量具可分为单值量具和多值量具两种
9、下列量具中属于标准量具的是（ ）。
A．钢直尺 B.量块； C.游标卡尺 D.光滑极限量规

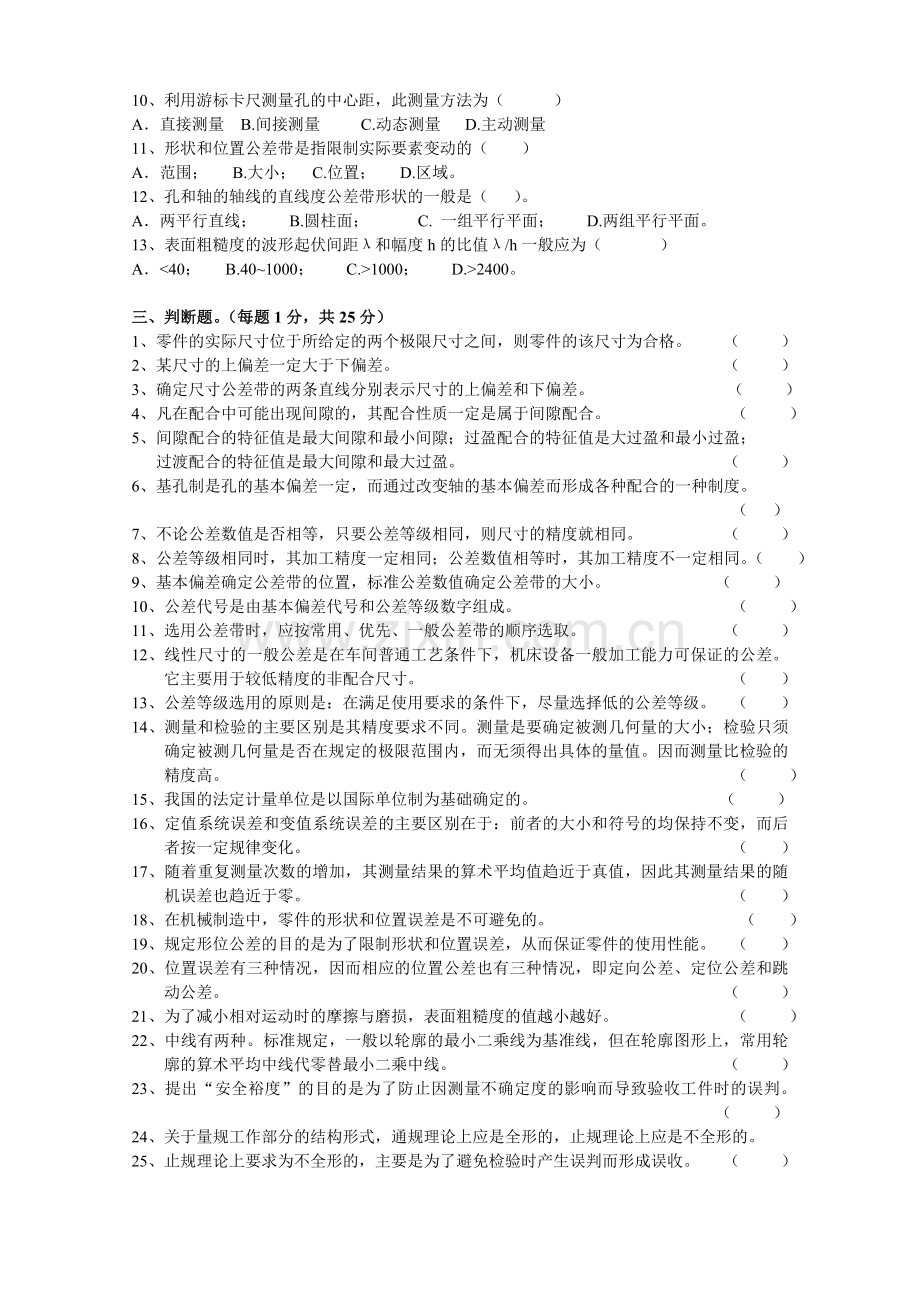

10、利用游标卡尺测量孔的中心距，此测量方法为（ ）
A．直接测量 B.间接测量 C.动态测量 D.主动测量
11、形状和位置公差带是指限制实际要素变动的（ ）
A．范围； B.大小； C.位置； D.区域。
12、孔和轴的轴线的直线度公差带形状的一般是（ ）。
A．两平行直线； B.圆柱面； C. 一组平行平面； D.两组平行平面。
13、表面粗糙度的波形起伏间距λ和幅度h的比值λ/h一般应为（ ）
A．<40； B.40~1000； C.>1000； D.>2400。

三、判断题。（每题1分，共25分）
1、零件的实际尺寸位于所给定的两个极限尺寸之间，则零件的该尺寸为合格。 　 （ ）
2、某尺寸的上偏差一定大于下偏差。 　　　　　　　　　　　　　　　　　　（ ）
3、确定尺寸公差带的两条直线分别表示尺寸的上偏差和下偏差。 　　　　　 　（ ）
4、凡在配合中可能出现间隙的，其配合性质一定是属于间隙配合。 　　　　　　（ ）
5、间隙配合的特征值是最大间隙和最小间隙；过盈配合的特征值是大过盈和最小过盈；
过渡配合的特征值是最大间隙和最大过盈。 　　　　　　　　　　　　　（ ）
6、基孔制是孔的基本偏差一定，而通过改变轴的基本偏差而形成各种配合的一种制度。
（ ）
7、不论公差数值是否相等，只要公差等级相同，则尺寸的精度就相同。 　　　　（ ）
8、公差等级相同时，其加工精度一定相同；公差数值相等时，其加工精度不一定相同。（ ）
9、基本偏差确定公差带的位置，标准公差数值确定公差带的大小。 　　　　　（ ）
10、公差代号是由基本偏差代号和公差等级数字组成。 　　　　　　　　　　　　（ ）
11、选用公差带时，应按常用、优先、一般公差带的顺序选取。 　　　　　　　（ ）
12、线性尺寸的一般公差是在车间普通工艺条件下，机床设备一般加工能力可保证的公差。它主要用于较低精度的非配合尺寸。 　　　　　　　　　　　　　　　　　（ ）
13、公差等级选用的原则是：在满足使用要求的条件下，尽量选择低的公差等级。　（ ）
14、测量和检验的主要区别是其精度要求不同。测量是要确定被测几何量的大小；检验只须确定被测几何量是否在规定的极限范围内，而无须得出具体的量值。因而测量比检验的精度高。 　　　　　　　　　　　　　　　　　　　　　　　（ ）
15、我国的法定计量单位是以国际单位制为基础确定的。 　　　　　　　　 　（ ）
16、定值系统误差和变值系统误差的主要区别在于：前者的大小和符号的均保持不变，而后者按一定规律变化。　　　　　　　　　　　　　　　　　　　　　　　　　　（　　）
17、随着重复测量次数的增加，其测量结果的算术平均值趋近于真值，因此其测量结果的随机误差也趋近于零。　　　　　　　　　　　　　　　　　　　　　　　　　　（　　）
18、在机械制造中，零件的形状和位置误差是不可避免的。 　　　　　　　　　（ ）
19、规定形位公差的目的是为了限制形状和位置误差，从而保证零件的使用性能。　（　　）
20、位置误差有三种情况，因而相应的位置公差也有三种情况，即定向公差、定位公差和跳动公差。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（ ）
21、为了减小相对运动时的摩擦与磨损，表面粗糙度的值越小越好。 　　　　 　（ ）
22、中线有两种。标准规定，一般以轮廓的最小二乘线为基准线，但在轮廓图形上，常用轮廓的算术平均中线代零替最小二乘中线。 　　　　　　　　　　　　　　　　（ ）
23、提出“安全裕度”的目的是为了防止因测量不确定度的影响而导致验收工件时的误判。（　 ）
24、关于量规工作部分的结构形式，通规理论上应是全形的，止规理论上应是不全形的。
25、止规理论上要求为不全形的，主要是为了避免检验时产生误判而形成误收。 （ 　 ）

四、填写表格（每空1分，共20分）
形位公差
项目符号
形位公差
项目名称
被测要素
基准要素
公差带形状
∥

⊥

－

五、尺寸公差与极限尺寸或极限偏差之间有何关系？（写出计算关系式）　　（3分）

+0.034
+0.039
六、分别绘出下列各式的尺寸公差带图。　　(共12分，每题3分)
（1）孔Φ50　　0 mm (2)孔Φ120　–0.022　　mm

-0.060

(3) 轴Φ65　-0.134　mm (4)轴Φ80±0.023　mm
