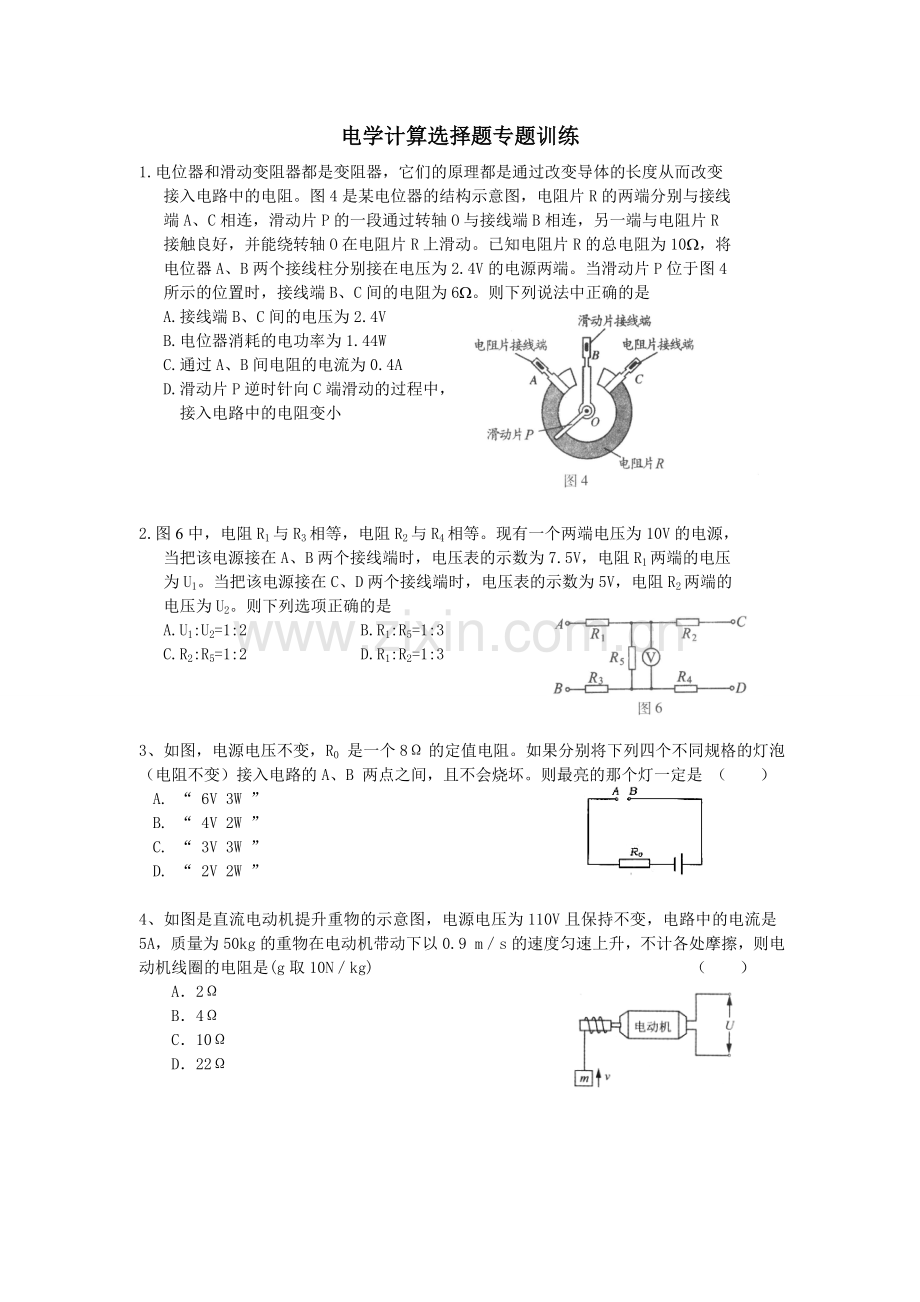

电学计算选择题专题训练
1.电位器和滑动变阻器都是变阻器，它们的原理都是通过改变导体的长度从而改变
接入电路中的电阻。图4是某电位器的结构示意图，电阻片R的两端分别与接线
端A、C相连，滑动片P的一段通过转轴O与接线端B相连，另一端与电阻片R
接触良好，并能绕转轴O在电阻片R上滑动。已知电阻片R的总电阻为10W，将
电位器A、B两个接线柱分别接在电压为2.4V的电源两端。当滑动片P位于图4
所示的位置时，接线端B、C间的电阻为6W。则下列说法中正确的是
A.接线端B、C间的电压为2.4V
B.电位器消耗的电功率为1.44W
C.通过A、B间电阻的电流为0.4A
D.滑动片P逆时针向C端滑动的过程中，
接入电路中的电阻变小

2.图6中，电阻R1与R3相等，电阻R2与R4相等。现有一个两端电压为10V的电源，
当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压
为U1。当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的
电压为U2。则下列选项正确的是
A.U1:U2=1:2 B.R1:R5=1:3
C.R2:R5=1:2 D.R1:R2=1:3

3、如图，电源电压不变，R0 是一个8Ω的定值电阻。如果分别将下列四个不同规格的灯泡（电阻不变）接入电路的A、B 两点之间，且不会烧坏。则最亮的那个灯一定是 （ ）
A. “ 6V 3W ”
B. “ 4V 2W ”
C. “ 3V 3W ”
D. “ 2V 2W ”

4、如图是直流电动机提升重物的示意图，电源电压为110V且保持不变，电路中的电流是5A，质量为50kg的重物在电动机带动下以0.9 m／s的速度匀速上升，不计各处摩擦，则电动机线圈的电阻是(g取10N／kg) （ ）
A．2Ω
B．4Ω
C．10Ω
D．22Ω

5．在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数(　)
　　A．从1.8 A变化至0.2 A　　 B．从0.4 A变化至1.2 A
　　C．从1.2 A变化至0.4 A 　　 D．从0.2 A变化至1.8 A

6．将额定电压相同的两个灯泡L1、L2串联后接入电路中，如图8所示。接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A．L1的电阻比L2的小
B．L1的额定功率比L2的大
C．两灯正常工作时L1发光要暗一些
D．若将两灯并联接入电路，L1发光要亮一些

图3
A
V
R1
R2
P
S
7、如图3所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是( )
A.0Ω~10Ω B.0Ω~20Ω
C.5Ω~20Ω D.2.5Ω~10Ω
S
A
R
R′
V
图４
8、如图４所示，滑动变阻器的滑片在某两点间移动时，电流表示数范围为1A到2A之间，电压表示数范围为6V到9V之间.则定值电阻R的阻值及电源电压分别为 （ ）
A.3Ω，15V B.6Ω，15V
C.3Ω，12V D.6Ω，12V

9、 在某一温度下，甲、乙两电阻的电流与电压的关系
如图7所示。 由图可知，将甲、乙并联后接在
电压为3V的电源两端，则电路消的总功率为（ ）
A. 0.6W B. 0.9W
C. 1.8W D.2.7W

10．有甲、乙两只灯泡，分别标有“3V 1.8W”和“4.5V 1.5W”的字样，若将这两只灯泡接入一个电路，要使它们同时正常发光，下图所列方案中可行的是（ ）

11．有一标有“220V 或110V 500W”的电炉，它对应的电炉丝连线图如图所示。其中B 为电热丝AC的中点抽头，下列说法中不正确的是（ ）
A．将AB端与220V电源相连，功率为250W
B．将AC端与220V 电源相连，功率500W
C．将AC连在一起作为一个接线端，再将它和B 端与110V 电源相连，功率为500W
D．将AC端与110V电源相连，功率为250W

12.如图12所示电源电压不变，当开关S2闭合，S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A，则下列说法中正确的是〔 〕
图12
A.电压表示数仍为9V B．R1的阻值为18Ω
C．R2的阻值为45Ω D.R2消耗的功率为6.75W

13、如图所示，当S闭合时，电压表V1的示数为3V，电压表V2的示数为4V，电流表A的示数为1A，现将R1和R2对调位置，则下列说法不正确的是（ ）
A．电流表A示数的仍为1A
B．电压表V1的示数可能变，V2的示数一定不变
C．通过三个电阻R1、R2、R3的电流之和仍为1A
D．若R2＝R3，则电源电压U=5V

图14
14、如图14所示，设电源电压保持不变，R0=10Ω ，当闭合开关，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A；移动滑片P至b端时，电流表的示数为0.2A，则电源电压U与滑动变阻器的最大阻值R分别为 （ ）
A．U=3V R=5Ω B．U=6V R=10Ω
C．U=6V R=20Ω D．U=3V R=15Ω

图15
15、如图15所示电路，电源电压不变，当开关S2闭合、S1断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A。则下列说法中错误的是 （ ）
A．电压表示数仍为9V
B．R1的阻值为18Ω
C．R2的阻值为45Ω
D．R2消耗的功率为6.75W

16、图16是单相电子式复费率电能表，关于它的技术参数和作用，下列叙述中正确的是 【　　】
A．220V表示电能表适用的额定电压图16

B．5A表示允许在短时间内通过电能表的最大电流
C．3200imp/(kW·h)表示每消耗1kW·h电能，电能表的转盘转3200转
D．电能表是测量电功率的仪表

17.某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样(忽略灯丝电阻变化)，在不损坏电路元件的情况下，下列判断正确的是（ ）
A.电路中电流变化的范围是0.18A一0.5A
B.滑动变阻器阻值变化的范围是2.5Ω～10Ω
C.灯泡的最小功率是0.162W
D.该电路的最大功率是2.25W

18．如图所示，电源电压不变，电阻R=30Ω。当滑动变阻器滑片P从阻值最大位置滑动到中点时，电压表示数的变化范围是12V-18V，则下列计算结果正确的是（ ）
A
R
V
S
P
图18
A．变阻器两端电压最大值是24V
B．滑动变阻器的最大阻值是30Ω
C．电流表最大示数为0.4A
D．电源电压是30V

图7
S2
R
S1
S3
L1
L2
19、图7所示电路中，R是定值电阻，灯泡L1、L2分别标有“8V 8W”和“6V 9W”，电路两端总电压U＝6V不变。只闭合开关S3时，电路消耗总功率为3W。开关都闭合时（忽略灯丝电阻变化）（ ）
A．L2正常发光
B．L1、L2、R并联
C．电路消耗总功率为9W
D．通过电阻R的电流是0.75A

21. 如图12所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1、S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。
图12

22. （10分）如图22所示电路，电源电压不变，R1=12Ω，小灯泡标有“6V12W”（电阻不变）。求：
（画出下列每小题的等效电路图）
(1)只闭合Sl时，电流表示数为0．8A，则电源电压为多大？
(2)当Sl、S2、S3都闭合时，将滑片P移动到b端，电流表的示数为1．2A，则滑动变阻器的最大阻值是多少？
(3)只闭合S2时，移动滑片P，使滑动变阻器所消耗的功率为它最大功率的3/4此时电流表的示数是多少？
