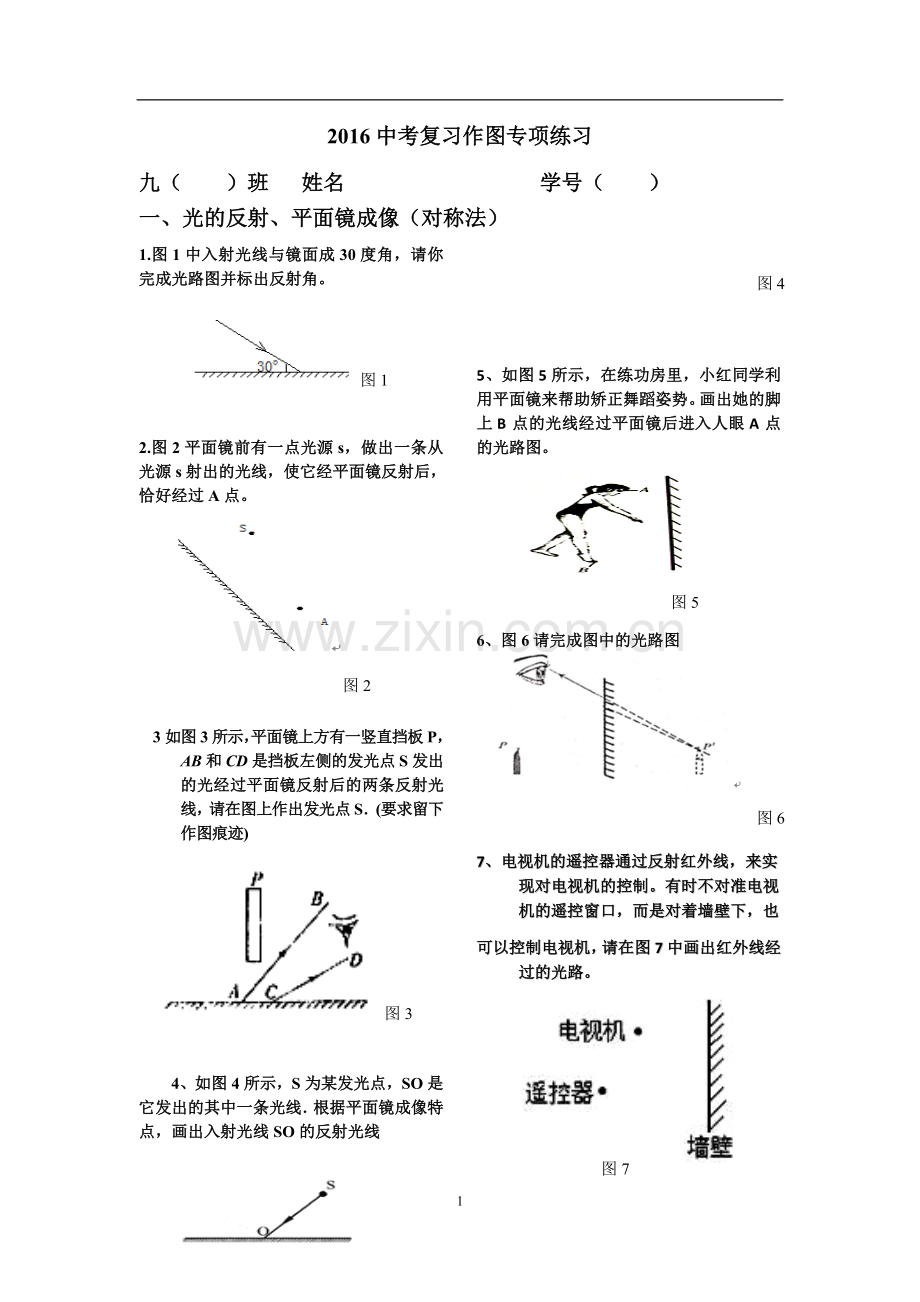

2016中考复习作图专项练习
九（ ）班 姓名 学号（ ）
一、光的反射、平面镜成像（对称法）
9
1.图1中入射光线与镜面成30度角，请你完成光路图并标出反射角。
2.图2平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。
图2
图6
3如图3所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的两条反射光线，请在图上作出发光点S．(要求留下作图痕迹)
4、如图4所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线
图7
图4
图1
5、如图5所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
图5
6、图6请完成图中的光路图
7、电视机的遥控器通过反射红外线，来实现对电视机的控制。有时不对准电视机的遥控窗口，而是对着墙壁下，也
可以控制电视机，请在图7中画出红外线经过的光路。
图3

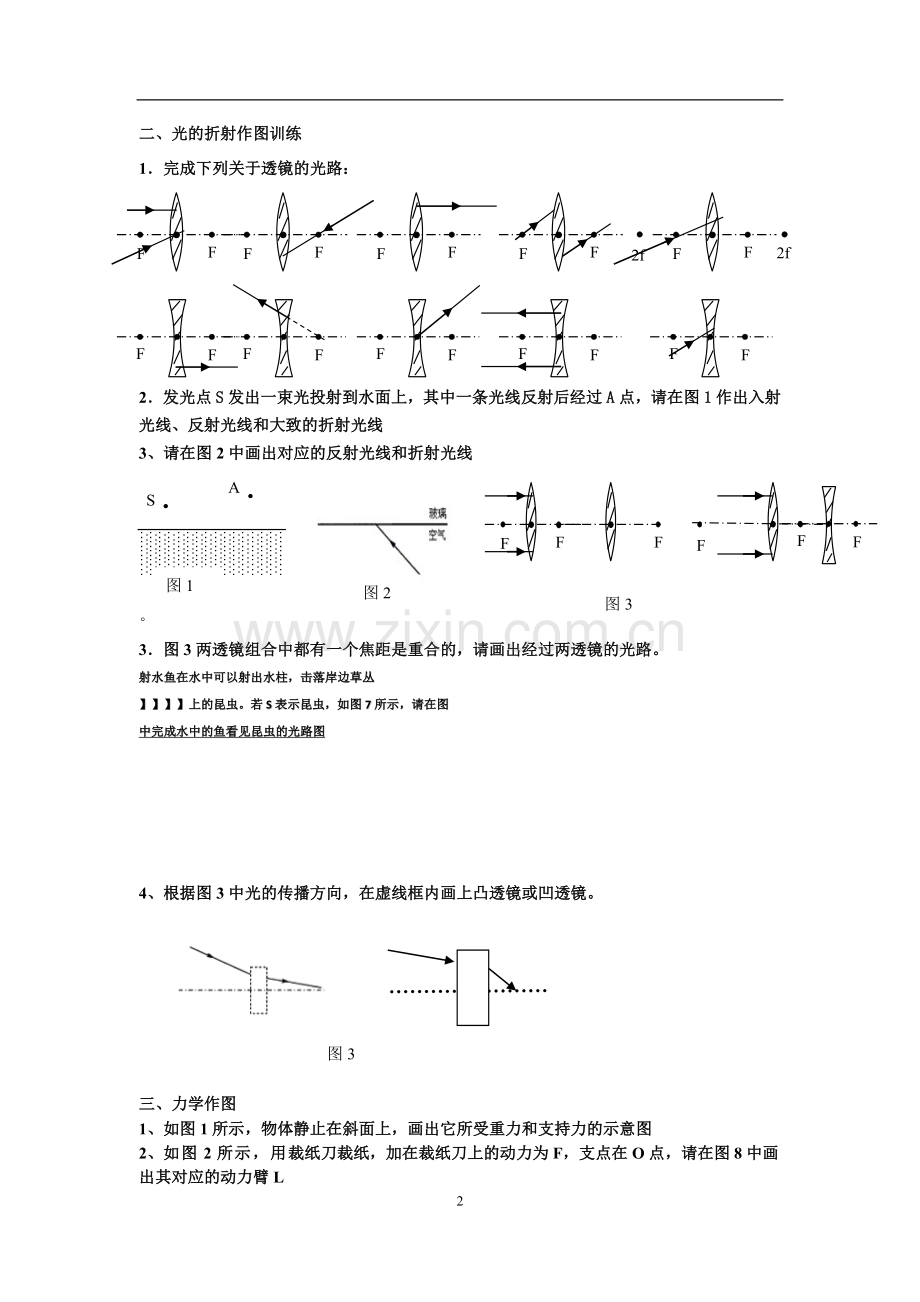

二、光的折射作图训练
1．完成下列关于透镜的光路：
F
F
F
F
F
F
F
F
F
F
2f
2f
F
F
F
F
F
F
F
F
F
F
2．发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请在图1作出入射光线、反射光线和大致的折射光线
3、请在图2中画出对应的反射光线和折射光线
A
S
F
F
F
F
F
F
图1
图3
图2
。
3．图3两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。
射水鱼在水中可以射出水柱，击落岸边草丛
】】】】上的昆虫。若S表示昆虫，如图7所示，请在图
中完成水中的鱼看见昆虫的光路图
4、根据图3中光的传播方向，在虚线框内画上凸透镜或凹透镜。
图3
三、力学作图
1、如图1所示，物体静止在斜面上，画出它所受重力和支持力的示意图
2、如图2所示，用裁纸刀裁纸，加在裁纸刀上的动力为F，支点在O点，请在图8中画出其对应的动力臂L
图2
O
图1
3、如图3所示，质量为10kg的物体静止在水平桌面，画出物体所受平衡力示意图，并在图中标出力的大小（g=10N/kg）；
4、如图4所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）
5、如图5所示，小明同学用一定滑轮和一个动滑轮组成一个向下拉绳的滑轮组，并用它提升物体，请在图中画出绕绳的方法；
图4
图3
6、如图6所示，一辆汽车陷入泥泽之中，司机用一定滑轮和一个动滑轮组成一个滑轮组，将汽车从泥中拉出来。请你帮助司机在图中画出最省力的绕绳的方法；
图6
7、如图7所示，一铁块放在水平地面上，当条形磁铁靠近铁块时，请在图中画出铁块所受摩擦力的示意图（图中已标出摩擦力的作用点）。
8、杠杆OA能绕固定点O旋转，现有一个力F作用在杆上且杠杆恰好处于平衡状态，且已知OB就是这个力的力臂，试在图8中画出这个力F的示意图
图8
图7
9、在图10中画出斜面上的物体所受的重力G和物体对斜面压力F的示意图；
10、如图11所示，均匀金属圆环被吊在空中，请画出金属圆环所受重力的示意图。
11.画出如图12所示小球所受重力的示意图。
图12
图11
图10
12、如图13，小明沿水平方向用200N的力推一辆车匀速向左运动。用力的示意图表示车受到的阻力。如图14，用滑轮组提升物体，请画出最省力的绳子绕法。
图5
图·15
图14
图·13
13、在图15中，重为8牛的小球静止在水面上，用力的图示法画出该球所受的力。
14、图16是渔民在小河捕鱼的一种方式，请画出此渔民扳渔网的杠杆示意图，画出支点、动力及动力臂、阻力及阻力臂，并通过示意图中力臂的长短来判断此杠杆是省力杠杆还是费力杠杆
15、如图17根据力臂画出动力F1
A
l
O
B
图17
图·16
15、如图18所示，重为4牛的小球悬浮在盛水的杯中，画出小球所受的力示意图．
16、用细绳将重为12N的均匀实心球挂在墙上，在图19中画出此球所受重力和支持力的示意图。
17、如图20所示，在图中画出质量为5kg的铅球在空中运动时所受重力的示意图。（取g=10N/kg）
图·20
图·19
图·18
四、电学作图：
1、如图1所示是小明同学设计的测电阻只的电路图．请根据这个电路图用笔画线代替导线，将图2中的元件连成电路．要求：滑动变阻器的滑片P向左移动时，电流表的示数变大。(电压表选用0～3V量程，电流表选用0～0.6A量程，导线不能交叉)
图2
图1
2、一般家庭的卫生间都安装照明灯和换气扇，使用时，要求它们能各自独立工作。按上述要求在图3的虚线框内画出其电路图(换气扇用符号 表示)。
3、请将如图4所示元件，连接成符合安全用电要求的家庭电路
图3
图4
4 在居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它能在有人走动发出声音时闭合，无人走动时自动断开。请将图5中的 “光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计现只有在夜间且有声音时灯才亮的楼道自动控制电路，同时安装一个不受开关控制的三孔插座。
图5
5、如图6（a）所示是家庭电路中带有控制开关的三孔插座，请在图6（b）中，用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。
（a） （b）
图6
6、根据安全用电原则，将图7中开关、两只“220V 40W”电灯连在家庭电
路中，要求开关同时控制两灯，且能正常发光。
7、请用笔画线代替导线，将图8中的电灯、开关和插座接入家庭电路中。
d
e
c
火线
地线
零线
三孔插座
a
b
灯泡
拉线
开关
图8
图7
8、小红同学要测量小灯泡的电功率，提供的器材包括：小灯泡(2.5V，0.5A)，电源(电压为3V)，电流表，电压表，滑动变阻器，开关，导线若干。 请用笔画线将图9中的电路连接完整。
9、张力同学想探究电磁铁的磁性的强弱与螺线管的匝数是否有关，请你用笔画线，将图10中的元件连接成合适的电路
A
－
0．6
3
图10
图9
10、如图11所示，试在甲、乙两个“O”内选填电压表和电流表的符号，使两灯组成并联电路、在图12中标出通电螺线管的南北极
11、小磁针静止时如图13所示，请在图13中标出电源的正负极
图11
图13
图12
12、如图14所示，按要求画好电路图,再根据电路图,在右边连接出对应的实物图.电路要求：
（1）L1与L2组成并联电路, （2）S1控制L1, S2同时控制L1与L2;
图14
13、按图15所示的实物图画电路图：
图15
14、受通电螺线管产生磁场的作用，小磁针静止时处于如图16所示的状态，请画出螺线管导线的绕向。
15、如图17所示，套在光滑玻璃管上的两个轻质螺线管A、B，通电后互相排斥，试画出B螺线管的绕线方向。
16、 通电后小磁针指向如图18（黑表示N）标出螺线管磁极电源+ —极，画出绕法
图16
图18
图17
17、在图19中，标出磁感线方向、小磁针的N极和电源的正、负极。
18、在图20中，请用笔画线代替导线正确连接电路，要求：灯L1和灯L2并联，电流表测量通过灯
L1
L2
图20
0.6 3
A
电源
S
图19
19．如图21，小霞同学设计了一个高温报警器，所用器材均已摆放好，请你完成电路。 要求：①电磁铁有磁性时右端为N极；②灯泡和电铃能同时工作，但互不影响．
20、如图22为电磁继电器自动报警，电磁继电器的衔铁端部有可控制的触点，双金属片是在受热膨胀时自动接通电路的装置，要求做到起火后能通过电铃报警，请将图中电路连起来
图22
图21
21、声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将图23的电路连接完整。
图24
图23
图23
22．家用饮水机是一种常见的加热电器，其中R1是加热电阻，R2是限流电阻，S是温控开关。当S接a时，加热电阻R1被接入电路，饮水机正常工作，将水迅速加热。当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。请按上述要求在图24中完成你所设计的家用饮水机的电路图.
23、将如图25所示电水壶的3条接线按照安全用电的原则对应连接到插头上。
图25
