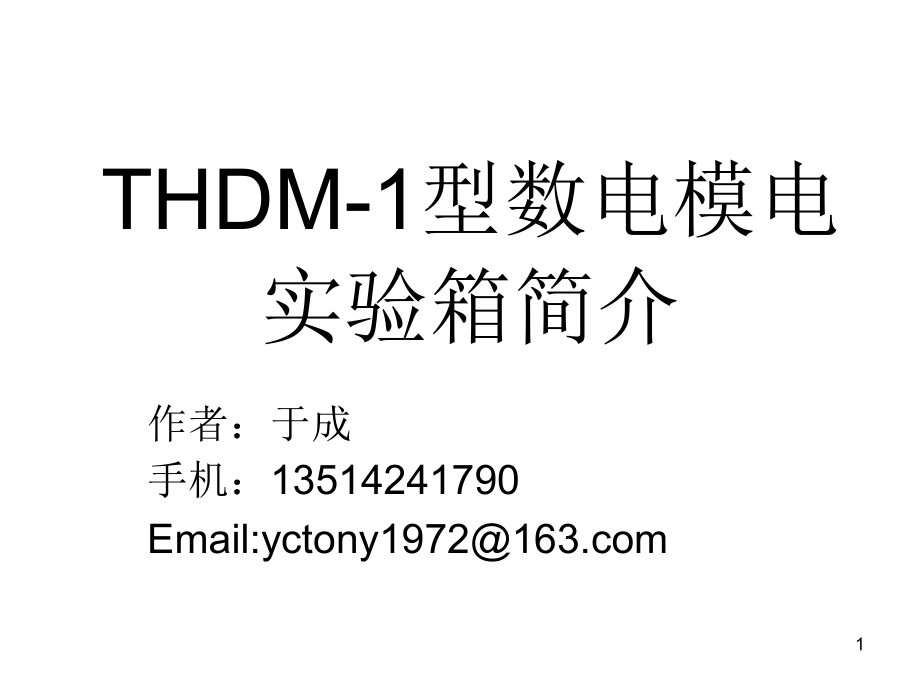

THDM-1型数电模电实验箱简介.ppt

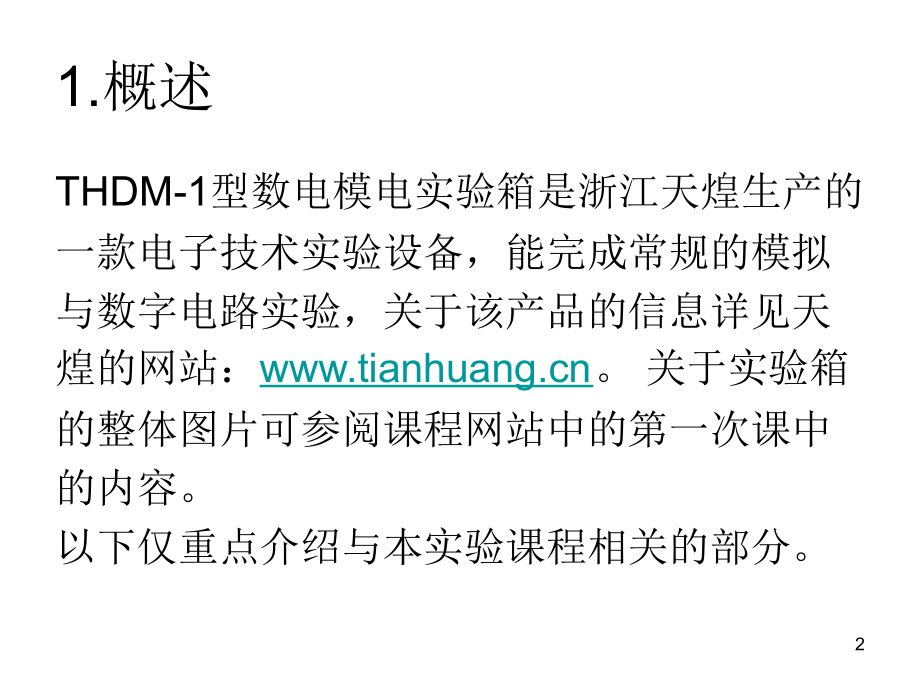

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,THDM-1,型数电模电实验箱简介,作者：于成,手机：,13514241790,Email:yctony1972,1,1.,概述,THDM-1,型数电模电实验箱是浙江天煌生产的,一款电子技术实验设备，能完成常规的模拟,与数字电路实验，关于该产品的信息详见天,煌的网站：,。关于实验箱,的整体图片可参阅课程网站中的第一次课中,的内容。,以下仅重点介绍与本实验课程相关的部分。,2,2.,模拟实验相关部分,以下要介绍的内容主要用于模拟电路实验，,因此称为模拟实验相关部分：,1)AC50Hz 2)7812,、,7912,3),直流稳压电源,4),函数信号发生器,5),频率计,6)1K,、,10K,、,100K,电位器,7)8P-IC,插座及阻容元件插接点,8),整流桥,2W10 9),电容,470uF,100uF,10),电阻,120/8W,，,240/8W,3,2.,模拟实验相关部分（续）,AC 50Hz,位于实验箱左上角主电,源开关的下方，如右图,所示，当接通左侧交流,220V,的开关后，右侧,的插孔将相应的产生有,效值为,6V,、,10V,、,14V,、,17V,的交流正弦电压。,4,2.,模拟实验相关部分（续）,被称作三端稳压的,7812,与,7912,位于实,验箱,AC50Hz,的下方，用于产生,12V,的直流电源，在模拟电路的三次实验,中多次出现。如右图所示，,In,、,Out,、,GND,分别对应着稳压器的输入、输出,和公共端。关于,7812,与,7912,的详细信,息请参阅教材,电子技术基础,的集,成稳压器的章节。,5,2.,模拟实验相关部分（续）,直流稳压电源位于实验箱的,左下角附近，用于产生和提,供,5V,、,15V,直流电源，,5V,及,15V,直流电源分别,由两个开关控制，黑色的插,孔为地。,6,2.,模拟实验相关部分（续）,函数信号发生器位于直流稳压电源的右侧，可以用来,产生不同频率（通过频段开关和频率调节旋钮）、不,同幅度（通过衰减开关和幅度调节旋钮）的波形（波,形选择开关）。模拟实验中用到的主要是正弦波“,”,。,7,2.,模拟实验相关部分（续）,频率计位于函数信号发,生器的右侧，如右图所,示，当频率计的开关置,于“内测”，,LED,显示屏上,将显示函数信号发生器,所产生波形的频率。这,一功能在模拟实验当中,被用到。,8,2.,模拟实验相关部分（续）,1K,、,10K,、,100K,电位器位于函数信号发生器的上,方，这三个电位器将在模拟实验三集成运放当中使,用。,9,2.,模拟实验相关部分（续）,在,AC50Hz,的右侧附近，有两,个,8P,的,IC,插座，如右图所,示。在模拟实验三中用于搭接,uA741,的电路。此外，在搭接,电路的过程中，还要用到旁边,的用来插接电阻电容小插孔，,这些小插孔同时也与实验箱上,的连线插孔相连，如右图中红,色方框所示。,10,2.,模拟实验相关部分（续）,在,AC50Hz,的下方，,7812,的左侧，为,1QC-4B,的整流,桥块，它的型号为,2W10,，,模拟实验三“滤波电路与集,成稳压器”的实验中我们将,用到它。,11,2.,模拟实验相关部分（续）,在,1QC-4B,的整流桥块的,左侧，有一系列滤波用,的电解电容，模拟实验,三“滤波电路与集成稳压,器”的实验中我们将用到,它。,12,2.,模拟实验相关部分（续）,电阻,120/8W,，,240/8W,位于,AC50Hz,的右侧，模,拟实验三“滤波电路与集,成稳压器”的实验中我们,将用到它。,13,3.,数字实验相关部分,以下要介绍的内容主要用于数字电路实验，,因此称为数字实验相关部分：,1),直流稳压电源,2)+5V,短路报警,3),逻辑笔,4),单次脉冲源,5),八位逻辑电平输出,6),八位逻辑电平显示,7),七段译码,LED,显示屏,8)8P,、,14P,、,16P,的,IC,插座,14,2.,数字实验相关部分（续）,直流稳压电源位于实验箱的,左下角附近，用于产生和提,供,5V,、,15V,直流电源，,在数字电路实验中用到的为,5V,，,5V,及,15V,直流,电源分别由两个开关控制，,黑色的插孔为地。,15,3.,数字实验相关部分（续）,+5V,短路报警位于实验箱,的左下角，直流稳压电,源左侧。当数字实验中,+5V,电源与地发生短接,时，会有报警发生。,16,3.,数字实验相关部分（续）,逻辑笔位于实验箱的右,下角附近，主要用于测,试三态门，在数字实验,一中将会得到应用。,仅当直流稳压电源的,+5V,控制开关打开的情况下,逻辑笔才能正常工作。,17,3.,数字实验相关部分（续）,单次脉冲源位于实验箱,的右下角，在所有与时,序有关的数字实验中被,使用。,仅当直流稳压电源的,+5V,控制开关打开的情况下,单次脉冲源才能正常工,作。,18,3.,数字实验相关部分（续）,八位逻辑电平输出位于逻辑笔与单次脉冲源的上,方，它可以提供八路数字输入信号，当开关拔至,H,时，,LED,指示灯亮，,LED,与开关之间的插孔将提供,高电平输入信号；当开关拔至,L,时，,LED,指示灯灭，,LED,与开关之间的插孔将提供低电平输入信号。,19,3.,数字实验相关部分（续）,八位逻辑电平显示位于实验箱上的右上角附近，它,总共可以用来观测八路数字输出信号的状态。将数,字芯片的输出引脚与相应的插孔连接，输出为高电,平时，相应的,LED,亮；输出为低电平时，相应的,LED,灭。,20,3.,数字实验相关部分（续）,七段译码,LED,显示屏位于实验箱的右上角，如上图,所示，使用前应首先将上图中左下角的两个红色的,LED,插孔短接，在数字实验里与计数器相关的实验,中有重要的应用。,21,3.,数字实验相关部分（续）,实验箱上的两个,8P,，,4,个,16P,，,3,个,14P,的,IC,插座也在数字实验中得到应用，可以在使用,的过程中逐渐的予以掌握，这里不做过多的,陈述。,22,4.,其它,在完成实验后请务必要关闭实验箱的电源。,实验箱上的其它部分的资源，由于目前与本课程尚无密切相关，因而不一一陈述。但欢迎对电路与嵌入式方向有兴趣的同学利用课余时间到模拟与数字电路实验室，做一些自行设计的实验和课题研究。,23,
