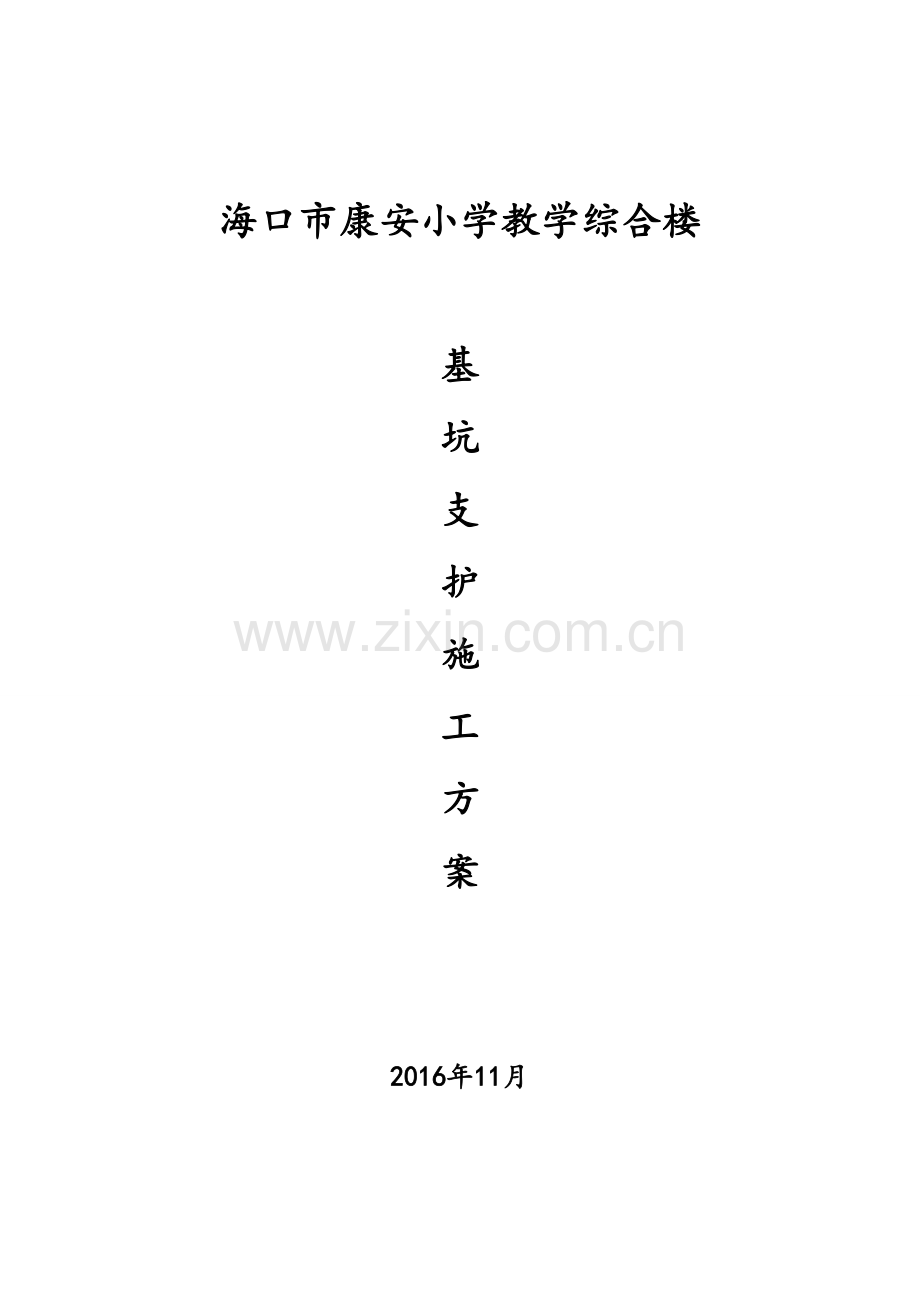

基坑支护施工方案

海口市康安小学教学综合楼

基
坑
支
护
施
工
方
案

2016年11月

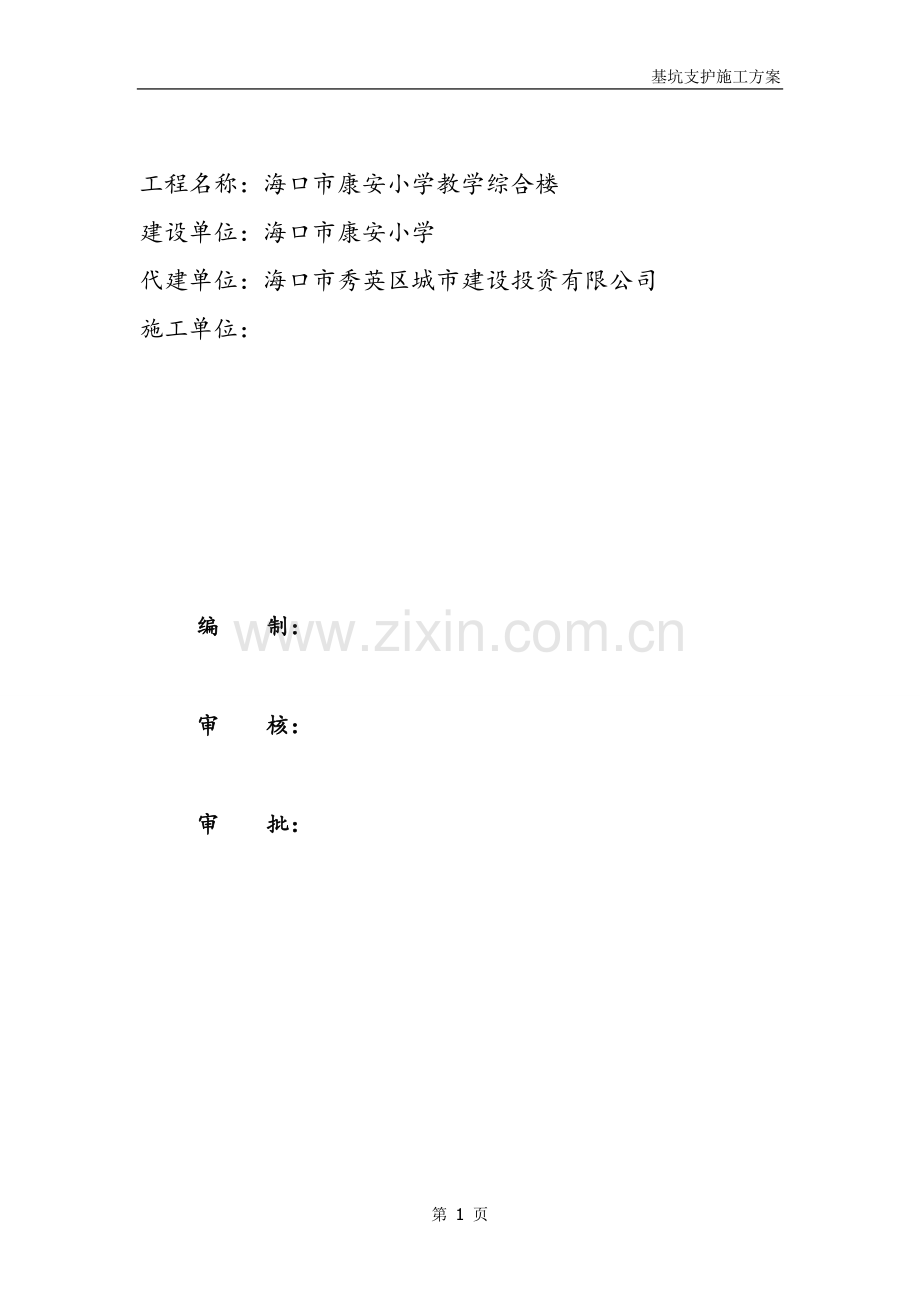

工程名称：海口市康安小学教学综合楼
建设单位：海口市康安小学
代建单位：海口市秀英区城市建设投资有限公司
施工单位：

编 制：

审 核：

审 批：

目 录
1编制依据 0
1.1技术资料 0
1.2规范规程 0
2工程概况 2
2.1工程简介 2
2.2工程地质条件 2
2.2.1 地层特性及分布 2
2.3水文地质条件 3
2.4周边环境 3
2.5基坑设计概况 3
2.6基坑支护设计图纸 4
3重点与难点分析 8
3.1重点分析 8
3.2难点分析 8
4施工部署 10
4.1项目管理目标 10
4.1.1质量目标 10
4.1.2工期目标 10
4.1.3安全文明施工目标 10
4.1.4 环境保护管理目标 10
4.1.5成本控制目标 11
4.2组织机构 11
4.2.1项目组织机构原则 11
4.2.2 项目部组织机构图 12
4.2.3项目经理部的组成及部门职责 12
4.3施工总体部署 16
4.4施工进度计划 16
4.4.1进度计划编制说明 16
4.4.2施工进度计划保证措施 0
4.5劳动力计划 1
4.5.1劳动力计划 2
4.5.2劳动力管理及保障措施 2
4.6物资及机械设备计划 3
4.6.1拟投入施工机械设备计划 3
4.6.2拟投入施工物资计划 4
4.6.3主要测量仪器 4
4.7总平面布置 4
4.7.1施工总平面布置 5
4.7.2施工临水临电布置 5
5施工方案 6
5.1施工工序 6
5.2土方开挖方案 6
5.2.1土方施工准备 7
5.2.2 基坑施工原则 7
5.2.3 基坑开挖方案 8
5.2.4 基坑开挖安全技术措施 8
5.2.5 土方施工方法 9
5.2.6土方开挖质量管理措施 10
5.3灌注桩施工方案 11
5.3.1施工准备 11
5.3.2作业条件 11
5.3.3施工工艺 12
5.3.4工程施工管理措施 17
5.3.5质量控制 18
5.3.6质量保证 19
5.3.7质量记录 20
5.3.8灌注桩质量检验标准 21
5.3.9灌注桩施工控制要点 21
5.3.10常见事故的预防及处理措施 22
5.4预应力锚杆施工方案 23
5.4.1工艺流程 23
5.4.2预应力锚索施工方法 23
5.4.3质量标准 26
5.5.4 应注意的质量问题 27
5.4.5 安全环保措施 27
5.5水泥搅拌桩施工方案 27
5.5.1施工机具 28
5.5.2操作要点 28
5.6.3施工组织 29
5.5.4搅拌桩施工常遇到的问题（故障）及排除方法 31
5.5.5质量控制 32
5.5.6质量保证措施 33
5.6桩顶冠梁施工方案 33
5.6.1冠梁及腰梁设计参数 33
5.6.2冠梁施工技术要求 34
5.6.3冠梁施工方案 34
5.7桩间喷护施工方案 36
5.8降水施工 37
5.8.1工艺流程 37
5.8.2防止因基坑降水引起周围地面沉降的措施 38
5.8.3降水工程监测与维护 38
5.8.4降水风险控制 39
6基坑工程监测 41
6.1第三方监测 41
6.2 施工巡检 41
7质量保证体系及保证措施 43
7.1质量管理体系及质量目标 43
7.2 保证体系 43
7.2.1 质量管理体系 43
7.2.2 质量管理职责 44
7.3管理制度 47
7.4质量管理保证措施 48
7.5质量教育管理 51
7.6技术资料管理 52
7.6.1资料收集、整理要求 52
7.6.2资料保证措施 53
8进度保证体系及保证措施 54
8.1施工进度组织系统 54
8.2前期准备 54
8.3组织措施 55
8.4技术措施 55
8.5管理措施 56
8.6材料保证措施 56
8.7机械设备保证措施 57
9安全保证体系及保证措施 58
9.1安全管理目标 58
9.2安全组织架构 58
9.2.1项目安全管理组织架构 58
9.2.2项目安全管理组织架构人员职责 58
9.3安全保证措施 59
9.3.1安全防护 59
9.3.2临时用电 60
9.3.3消防安全管理措施 62
9.4安全技术措施 63
9.5工期保证措施 65
10文明施工保证措施 67
10.1 文明施工目标 67
10.2 文明施工的保证措施 67
10.2.1 加强领导、完善管理制度 67
10.2.2 施工现场场地管理措施 67
10.2.3 临时设施管理措施 68
10.3 环境保护目标 69
10.3.1 环保目标 69
10.3.2 环保具体要求 69
10.4 环保、水土保持措施 69
10.4.1 环境保护措施 69
10.4.2 水土保持措施 71
11雨季施工保证措施 73
11.1 雨季施工措施 73
11.2 管理措施 73
11.3 支护施工技术措施 74
11.4 施工场地管理 74
12应急预案 76
12.1 应急预案的方针与目标 76
12.2应急准备 76
12.2.1 应急组织机构与职责 76
12.2.2 应急机械与物资 77
12.2.3 教育、训练 78
12.3应急响应 78
12.4 突发事件应急预案 80
12.5 应急技术措施 81
12.5.1 对基坑变形速率大、水平位移超标的预防和抢险措施 81
12.5.2 边坡漏水、基坑失稳的预防和抢险措施 82
12.5.3 对高空坠物、坠人等的预防和抢险措施 82
12.5.4对基坑发生流砂、管涌等的预防和抢险措施 82
12.5.5降水井水位异常应急措施 82
12.5.6基坑开挖遇到大暴雨应急措施 83
12.6防台风应急措施 83
12.6.1气象信息预警 83
12.6.2施工设施保护 83
12.6.3施工材料保护 83
12.6.4现场临时用房的保护 84
12.6.5清理现场 84
12.6.6强化纪律管理 84
12.7 现场恢复 84
12.8 预案管理与评审改进 84
13协调组织 85
13.1协调与配合 85
13.1.1与业主的配合与服务 85
13.1.2与监理的协调配合 86
13.2工程协调组织机构图 87
附：挖土平面图、施工总平面布置图

第 86 页
1编制依据
1.1技术资料
1、海南省有色工程勘察院提供的《海口市康安小学教学综合楼岩土工程详细勘察报告》二〇一五年十一月
2、场地周边的建筑、市政道路、地下管线等有关资料。
3、中机三勘岩土工程有限公司提供的《海口市康安小学教学综合楼基坑支护设计》（2016年11月版）
4、基坑施工合同
5、海南省有关文件及规定；
6、现场实际情况及公司现场施工相关管理制度；
7、拟投入的人力、物力及设备情况。
1.2规范规程
表一
类别
名 称
编 号
国家
《混凝土结构设计规范》
GB50010-2010
《建筑地基基础工程施工质量验收规范》
GB50202-2002
《建筑基坑工程监测技术规范》
GB50497-2009
《安全防范工程技术规范》
GB50348-2004
《复合土钉墙基坑支护技术规范》
GB50739-2011
《建筑工程施工质量验收统一标准》
GB50300-2002
《建设工程项目管理规范》
GB50326-2006
《工程测量规范》
GB50026—2007
《建筑施工组织设计规范》
GB/T50502—2009
《混凝土结构工程施工质量验收规范》
GB50204-2002(2011版）

《建筑深基坑工程施工安全技术规范》
JGJ311-2013
行业
《建筑基坑支护技术规程》
JGJ120-2012
《钢筋焊接及验收规程》
JGJ18-2012
《建筑基桩检测技术规范》
JGJ106-2014
《建筑桩基技术规范》
JGJ94-2008
《建筑与市政降水工程技术规范》
JGJ/T111-98
《建筑机械使用安全技术规程》
JGJ33-2012
《施工现场临时用电技术规范》
JGJ46-2005
《钢筋焊接接头试验方法标准》
JGJ/T27-2001
《建筑施工安全检查标准》
JGJ59-2011
《建筑施工土石方工程安全技术规范》
JGJ180-2009
《建筑工程检测试验技术管理规范》
JGJ190-2010
《预应力筋用锚具、夹具和连接器应用技术规程》
JGJ85—2010
其他
《岩土锚杆（索）技术规程》
CECS22:2005
2工程概况
2.1工程简介
工程名称：海口市康安小学教学综合楼
勘察单位： 海南省有色工程勘察院
建设单位：海口市康安小学
基坑支护设计单位： 中机三勘岩土工程有限公司
施工单位：
支护形式：灌注桩+锚索、放坡
拟建工程位于海口市康安小学的西侧。拟建建筑为1栋F层教学楼，地下设一层地下室，结构型式为框架，基础形式采用天然地基梁板式筏板基础，建筑面积为6049.55㎡。
场地标高约为27.60m（85国家高程基准，±0.00m相对于85国家高程基准27.900m，下同)，基坑底标高为23.20m，基坑开挖深度为4.40m。基坑围护周长约为170m；基坑支护结构安全等级为二级，重要性系数为1.0。
2.2工程地质条件
2.2.1 地层特性及分布
根据勘察报告，基坑开挖范围内主要涉及到以下土层：
①素填土（Q1ml）：分布全场地。褐红色，欠压密，稍湿，主要填料为粘性土，含少量植物根茎。揭露厚度3.20～4.30m，平均厚度3.53m，出露地表，层顶高程27.19～27.75m。
②粉质粘土（Q1m）：分布全场地。褐红色、褐黄色，可塑，切面少光滑，无摇振反应。揭露厚度3.20～8.00m，平均厚度5.76m，层顶埋深3.20～4.30m，层顶高程23.33～24.52m。
③中砂（Q1m）：分布全场地。灰黄色、褐黄色，稍密～中密，饱和，主要成分为石英、长石，颗粒较均匀，亚圆形。揭露厚度4.80～9.50m，平均厚度7.34m，层顶埋深6.70～11.20m，层顶高程15.99～20.93m。
④粉砂（Q1m）：分布全场地。紫红色，稍密，饱和，主要成分为石英、长石，颗粒均匀，亚圆形。该层在整个场地均有揭露，最大揭露厚度10.50m，层顶埋深14.50～20.00m，层顶高程7.21～13.22m。
2.3水文地质条件
地下水主要为：①素填土、③中砂、④粉砂中孔隙性潜水，渗透性好，主要受大气降水入渗及侧向径流补给。
测得钻孔潜水地下水稳定水位埋深0.80～1.00m，高程26.41～26.95m，地下水受地形起伏及大气降雨影响明显。该区域近年内水位变幅约1.00m。
2.4周边环境
基坑北面为铺砖广场，西北侧基础外边线距离已建2号教学楼（1F，天然地基浅基础）约10.70m；基坑东面基础外边线距离已建1号教学楼（3F，天然地基浅基础）约3.70m；南面基础外边线距离用地红线7.60m；西面基础外边线距离用地红线为3.20m～9.00m，用地红线外为居民楼群（1～5F，天然地基浅基础）；基坑北面和东面现场设置了铁栏围档。基坑开挖范围内没有地下管线分布。
2.5基坑设计概况
基坑北面和南面有足够的放坡空间，设计采用1：1放坡开挖，西面和东面周边有已建建筑物，采用桩锚（钻孔灌注桩+预应力锚索）的支护结构。
2.6基坑支护设计图纸
基坑周边环境图

基坑支护平面图

基坑降排水平面图

支护剖面图

3重点与难点分析
3.1重点分析
1、基坑周边靠近民房和学校教学楼，保证周边建筑物不沉降不变形是边坡支护的重点。
（1）边壁支护按设计要求采取分段、分层支护，边开挖边支护，及时封闭已开挖坡面。
（2）配合专业监测单位对基坑变形量进行监测；设置防护围栏对基坑进行安全围护；制定基坑应急预案，一旦出现异常，立即对基坑采取相对应的应急措施。
2、文明及环保施工是本工程施工的控制重点
工程地处学校内，对环保要求高，制定文明及环保措施并严格执行，出土马道口必须设置洗车池，土方车辆出工地必须加盖，现场污水必须经过沉砂池沉淀后方能排入市政管网，施工时严格控制施工噪音，夜间施工时噪音比较大的机械必须采取降噪措施，并严格按照规定的夜间施工时间合理安排施工。
3.2难点分析
1、由于工期短，且有多项工序交叉施工合理布置现场道路和各工序间的协调、流水作业是本工程施工的难点。
（1）精心部署施工流程，抓关键线路，建立完善的工期保证措施，设立进度节点，使生产活动井然有序、有条不紊，后续工序能适时穿插。
（2）由于本工程资源投入量大，施工组织难度大，为确保总工期的顺利完成，进场后能尽快形成施工能力，我单位将集中公司的优势人员、材料、机械、资金等各类资源，确保进场后能立刻投入生产使用。
（3）合理安排土方开挖、基坑支护施工工序，制定详细施工计划与组织安排，保证施工的顺利进行。
（4）正式施工之前对锚索进行基本试验，以便为设计提供更加实际的现场数据，从而对设计进行优化及完善。
4施工部署
4.1项目管理目标
4.1.1质量目标
质量目标：工程合格率均达到100%，竣工质量优良。
4.1.2工期目标
日历工期暂定 90 天。
4.1.3安全文明施工目标
杜绝重伤及死亡事故和设备、管线、火灾、重大损失事故及其以上标准，轻伤率控制在3‰以内。确保“海南省安全生产文明施工观摩工地”。
4.1.4 环境保护管理目标
污水、废气达标排放，控制施工扬尘，施工现场噪声符合法规要求，固体废弃物分类处理，节约能源、资源，减少浪费，减少油漆污染，降低材料消费，严格管理易燃、易爆品、化学品，杜绝重大火灾事故，努力提高全体员工环境意识。
环境指标：
施工废水达标排放，生活、办公区废水达标排放。烟尘排放符合海南省标准，在用机动车尾气排放符合海南省标准，检测合格率100%，施工现场目测无扬尘，泥浆运输采用封闭式车辆。施工现场场界噪声：灌注桩施工：昼间<75dB，夜间<55dB；加强管理，消除火灾、爆炸隐患，重大火灾事故发生率为零。确保施工无扬尘、无扰民、无污染、无噪音，实行绿色施工；创建“绿色无污染工地”。
4.1.5成本控制目标
充分考虑施工组织设计和方案的技术可行性和经济合理性，追求技术经济综合指标的最优化选择。站在发包人和公司共同利益的角度，在保证工程质量、进度和安全文明施工的前提下降低工程成本。
4.2组织机构
4.2.1项目组织机构原则
我公司对本工程非常重视，集公司优势资源，加强领导与协调，确保工程顺利进行。同时，委派综合素质高、有同类工程施工经验的项目班子负责本工程的施工管理。
我公司在组建项目部、设置组织机构时，将严格遵守下列原则：
1、专业、高素质的原则
从项目经理、总工程师、工程经理、到现场各类专业人员，我们都将选派能力强、素质高、有类似工程施工经验，具有拼搏、奉献和敬业精神的人员，组建精干、高效的项目经理部。
2、层次分明、分工明确、责任到人的原则
组织机构分为企业保障层、项目管理层、施工作业层，企业保障是后盾，项目管理是主体，施工作业是基础，各层次之间职责分明。项目部根据任务要求，分成若干个岗位，各岗位之间既分工明确，又相互协作。
3、发挥团队精神的原则
项目的最终成功要依靠项目团队的努力，因此，组织机构的设置和人员配备要有利于大家充分发挥团队精神。在目标设置上，要努力把项目目标和员工个人目标有机地结合起来。
为了保证该工程的工期，质量、环保、安全、服务承诺的目标，保证施工过程中的组织协调，我公司将选调组织管理能力强、技术业务精、敬业心责任感强的人员组成项目经理部，负责项目组织、机械配备、人力资源、材料资金、技术保障的总体协调。全面负责工程项目的工期、质量、安全、环保和服务。
为了保证基坑支护的安全可靠，公司聘请专家对基坑支护方案进行了论证，并将负责解决施工中可能出现的重大技术问题。
4.2.2 项目部组织机构图

项目部组织机构图 图一
4.2.3项目经理部的组成及部门职责
根据管理体系图，建立岗位责任制和质量监督制度，明确分工职责、落实施工质量控制责任，各岗位各行其职，以科学、有序的状态高效率地完成本工程。各机构和岗位的职责具体如下：
1、项目经理:
1）组织、管理、领导项目经理部的全面工作，建立健全工程项目的各项管理制度，严格认真履行与业主的合同责任、权利和义务。
2）是工程质量、进度、安全、文明施工及施工协调的第一责任人。
3）负责项目质量目标、进度目标、安全文明施工目标和创优目标等的策划、组织、管理和落实。
4）负责做好与业主、设计院、监理和相关政府部门的协调工作。
5）负责做好各专业分包单位的协调、配合、管理等工作。
2、项目总工程师:
1）负责施工现场工程技术管理工作，主管项目技术部的工作。
2）主持编制项目施工技术方案、专项方案、技术措施和施工工艺卡。
3）负责新技术、新材料、新设备、新工艺的推广应用工作。
4）主持测量复核及工程资料的管理工作。
5）负责与业主、设计及监理单位之间的技术和设计联系与协调工作。
6）主持项目计量设备管理及试验工作。
7）负责主持工程资料的收集、整理、编制管理工作。
3、工程经理:
1）是现场施工的指挥者，负责现场生产管理工作。
2）主管项目工程部、物资部及相关质量、安全。
3）建立健全各项生产管理制度。
4）主持施工管理工作，作好生产要素的综合平衡工作，确保工程如期圆满完成。
5）参与工程各阶段的验收及竣工验收工作。
6）组织作好生产系统信息反馈及各项工作记录。
7）主持开展QC小组活动，并组织编写项目工程施工总结工作。
8）严格执行安全文明管理办法及奖惩制度，确保安全生产及文明施工。
9）负责组织项目施工进度计划的编制工作。
4、工程安全室:
1）协助项目领导班子对施工生产进行全过程地组织和管理。
2）具体参与生产计划的编制和实施，组织建立工程部门的管理体系并维持其正常有效地进行。
3）具体参与施工组织设计和施工方案的编制，组织好施工生产前地准备活动。
4）深入施工现场，掌握、了解施工的进度、质量及其它情况，作好现场施工目标的过程控制，协调现场各工种、工序间的接口和交叉作业。
5）合理利用资源，优化配置，严格控制成本。
6）参加项目生产调度会、质量分析会，落实会议决定事宜。
7）负责对现场各项协调、配合、管理工作的组织实施。
8）负责项目部日常安全管理的全面实施工作。
9）负责编制项目《安全管理制度》。
10）贯彻国家和地方主管部门规定的安全法规，每天进行检查。
11）识别现场安全危险源，由为本工程专门设置的事故预防员进行事故预控监督管理。
12）对现场发现的安全隐患及时提出整改要求及方案，并落实。
5、技术质量室:
1) 负责在施工中采用统计技术分析，并采取纠正措施。
2) 贯彻执行国家有关规范规程、标准和公司技术部下发的各项技术文件。
3) 组织技术部成员根据工程实际情况，负责技术交底、特殊工序质量监控方案等技术措施的编制，并监督、指导执行。在施工过程中提出设计变更和技术洽商，并为经营部提供技术数据和资料。
4) 监督检查工程质量，参加工序隐检，组织分部、分项工程质量评定。
5) 组织一般质量事故评定，并负责质量问题的纠正措施情况和进行验证。
6) 负责收集整理保存建档相关的技术资料、文件图纸。
7) 负责项目部测量和试验设备的管理工作。
8) 负责对本项目部检验和试验状态进行监督管理检查。
9) 贯彻执行国家有关规范质量检验评定标准和公司质量部下发的文件。
10) 监督检查各施工队，在施工过程中执行质量计划情况。
11) 组织工序隐检，负责核定分项工程质量评定。
12) 督促施工队落实三检制，组织项目部的工程质量检查，参加上级的质量标准检查及现场的经验交流。
13) 组织对已施工完毕的项目进行自检核验。
6、成本财务室:
1）贯彻执行公司质量方针和项目规划，熟悉合同中业主对工程的质量要求，并传达至项目相关职能部门。
2）负责组织项目人员对项目合同学习和交底工作。
3）主持项目各类经济合同的起草、确定、评审。
4）负责项目经营报价、进度款结算及工程决算、结算。
5）负责专业施工队伍、材料供应商的报价审核。
6）负责项目成本管理。
7、 材料室:
1) 监督检查并参与对材料分供方的评价选择和变更，建立材料分供方名录，确保工程材料采购工作处于受控状态。
2) 编制业主提供物资月度采购计划，负责上报业主，并负责对业主提供物资建帐。
3) 组织对进场材料进行验证，负责监督检查物资的标识及可追溯性的标识记录。
4) 负责组织对进场材料进行验证，负责上报业主，并负责对业主提供物资建帐。
5) 负责组织对主要材料成品半成品的搬运和贮存。
6) 负责在工程施工过程中与监理工程师办理申报、审批报表等签认手续。
4.3施工总体部署
本工程施工主要包括土方开挖、灌注桩施工、水泥搅拌桩施工、预应力锚索施工、冠梁施工、桩间喷护施工、降水井施工。
根据现场实际情况
1、基坑放线；
2、场地平整清理工作面；
3、钻孔灌注桩、水泥土搅拌桩、降水井、冠梁施工；
4、土方分层开挖，锚索施工、基坑侧壁挂网喷砼；
5、开挖到基坑底，施工地下结构底板；
6、施工地下室结构；
7、按要求进行地下结构外墙与基坑开挖边线的回填。
4.4施工进度计划
4.4.1进度计划编制说明
根据现场实际情况及建设单位要求工期为 90 日历天；本计划是在考虑土方回填、现场临电能满足本工程整体全面施工的前提下编制，若因图纸变更及上述原因造成工期的延误，工期应当及时调整并顺延。工期计划进度图如下：

施工进度横道图
施工过程及名称
工作天数
（天）
施工进度
90天
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
105
110
115
120
125
130
135
140
145
150
155
160
施工准备工作
3

支护桩（灌注桩）施工
10

止水桩施工
15

降水井施工
3

冠梁施工
6

第一层土方开挖
5

喷射混凝土、预应力锚索施工
6

锚索张拉
3

第二层土方开挖到底
6

喷射混凝土施工
6

降水运行
未定

4.4.2施工进度计划保证措施
贯彻企业计划管理以竣工为目标的总精神，编制施工进度网络控制计划，并以制定和实施日、周计划为保证，在人员、资金、机械、材料上给予充分支持、重点保证，各种资源实行合理调配，实现本工程工期目标管理。
1、组织措施
（1）在我单位选择具有同类工程施工经验的高素质人员组成精干高效的项目班子；选择经验丰富、具有同类工程施工经验的管理人员组成项目经理部；选择长期与我单位合作的优秀专业施工队伍组织施工，确保整个项目的决策层、管理层、劳务层的高素质、高效率，从人员上保证工期目标的实现。
（2）根据本工程施工总体部署，为保证满足现场施工需要，在本工程施工前与劳务分包签订分包合同时，明确农忙、节假日现场劳动力的要求，以确保对业主承诺的工期。
（3）现场经理部应与业主、监理等单位密切配合，为施工生产顺利施工创造条件，由项目经理集中统一领导，统一指挥，统一协调各单位，使灌注桩、降水、护坡、预应力锚索等各工序施工的穿插配合有条不紊地进行，减少工序搭接时间。
（4）加大资源配备与资金支持，保证各种生产资源及时、足量的供给。确保劳动力、施工机械、材料、运输车辆的充足配备和及时进场。
2、技术措施
（1）项目技术部作为项目施工的龙头，建立快速反应机制，对施工过程中出现的问题迅速与业主、设计院及现场监理工程师进行交流与沟通，及时达成共识，对预见性问题，适时与各方沟通，为施工顺利进行创造条件。
（2）根据总工期进度计划的要求，强化节点控制，明确影响工期的材料、设备、分包单位的考察日期和进场日期，加强对各专业施工队伍的计划管理。
（3）采取切实可行的雨季施工措施，保证连续施工，确保工程进度和质量。
（4）项目技术部在项目总工的领导下，对基坑支护、降水及止水等各分项工程进行辅助深化设计，确保施工质量。
（5）制定详细的机具、材料、劳动力供应计划，并设专人负责督促落实，加强原材料及半成品的计划供应保证，消除材料、资金对工期的影响。
（6）精心规划和部署，优化施工方案，科学组织施工，使项目各项生产活动井然有序、有条不紊，后续工序能提前穿插。
3、管理措施
（1）加强施工队伍的管理，提高工作效率，合理调整安排施工工序，适当延长作业时间。
（2）加强对大型机械设备的维修保养和机械设备操作，维修人员素质、业务培训，确保机械设备完好率，实行两班作业，24小时作业制度。
（3）加大机械设备、人员、物资的投入，确保后勤、环保、消防、安全措施的落实。
（4）项目每天召开工程例会，围绕工程的施工进度、工程质量、安全、生产协调等内容检查前一天计划执行情况。每周召开一次专题会，及时解决影响施工进度的有关问题。
4.5劳动力计划
为便于管理，劳动力使用时，根据专业工作性质将其编为五个施工队：灌注桩施工队、水泥搅拌桩施工队、预应力锚索、冠梁施工队、钢筋笼制作施工队。各施工队之间与土方开挖单位相互配合，进行交叉流水作业。根据不同阶段施工进度计划及时组织专业素质高的劳务人员进场，保证现场的施工能够优质、高效的进行，并根据现场施工要求及时调整施工人数。
4.5.1劳动力计划
施工人员配备一览表 表八
序号
施工项目
工种
人员数量
1
灌注桩施工
机械操作工
2
2
灌注工
6
3
水泥搅拌桩施工
机械操作工
2
4
搅浆工
2
5
预应力锚索施工
机械操作工
2
6
钢筋工
3
7
钢筋笼制作
电焊工
2
8
钢筋工
4
9
冠梁施工
操作工
6
10
喷砼施工
操作工
6
11
降水井施工
操作工
3
12
合计

38
4.5.2劳动力管理及保障措施
1、我单位选择有经验有素质的劳务队伍进场施工，在与劳务队伍签订合同时，将对劳动力素质、劳动力数量的保障做出明确的约定。
2、项目部设置1名管理人员负责劳务管理。建立施工管理作业人员劳务档案，包括劳务人员身份证号、岗位操作证书、劳动合同编号等情况。
3、施工作业人员必须持有特种作业上岗证才能上岗作业。对不合格人员不得从事相应施工活动。
4、所有入场的施工作业人员必须接受我单位组织的专业知识和安全考核，合格后方可上岗作业。我单位将对所有施工作业人员建立考核登记档案和安全学习记录。
5、施工期间，现场技术人员对关键工序进行旁站式监督，劳动队伍的管理人员保证施工期间不离现场。夜间施工期间，安排现场值班表，保证现场24小时有管理人员在现场。
4.6物资及机械设备计划
4.6.1拟投入施工机械设备计划
机械设备的调配直接影响工期、质量及现场的文明施工，工程施工中，我公司将根据工程需要，优先调配先进机械设备，以确保工程的进度和质量。
机械设备配备一览表 表九
序号
机械名称
型号
数量
施工部位
1
搅浆机
UJ2400A
2台
水泥搅拌桩
2
单轴水泥搅拌钻机
PH-5A
2台
水泥搅拌桩
3
双管双动钻机/套管跟进
MDL-120D1
1台
锚索
4
长螺旋桩机

1台
灌注桩
5
锚索张拉机
ZB4-500
1台
锚索
6
钢筋调直机
GT3-12
2台
锚喷、钢筋笼加工
7
切割机
J3G-400
2台
锚喷、钢筋笼加工
8
空气压缩机
12m3
3台
锚喷
9
混凝土喷射机
PZ-5
2台
锚喷
10
注浆机
BW-40
3台
锚喷
11
电焊机
BZ-500
5台
锚喷、钢筋笼加工
12
泥浆泵
BW-250
1台
灌注桩
13
挖掘机
360
10台
土方
14
千斤顶
YCW100C-200
1台
锚索张拉
注：以上机械设备根据现场情况进行调整。
4.6.2拟投入施工物资计划
表十
序号
物资名称
规格型号
预控数量
单位
使用部位
技术要求
1
钢绞线
7.5
901
m
锚索
1860MPa
2
水泥
42.5
45
t
锚索
PO42.5
3
水泥
32.5
158.8
t
水泥土桩
PC32.5
4
钢筋
18
21.6
t
支护桩
HRB400
5
钢筋
8
4.8
t
支护桩
HPB300
6
钢筋
16
0.9
t
降水井
HRB400
7
钢筋
8
0.35
t
降水井
HPB300
8
钢筋
8
1.8
t
挂网
HPB300
9
钢筋
18
1.32
t
冠梁
HRB400
10
钢筋
8
0.8
t
冠梁
HPB300
11
钢筋
16
0.78
t
冠梁
HRB400
12
混凝土
C30
305
m3
支护桩
水下C30
13
混凝土
C30
33
m3
冠梁
普通C30
14
钢管
φ48mm
170
m
安全护栏
/
15
PVC管
200
170
m
排水管

4.6.3主要测量仪器
表十一
序号
仪器名称
型号
精 度
状态
1
全站仪
GTS332
测角±2” 测距2mm+2ppm×D
检定合格
2
电子经纬仪
DJD2-G
±2”
检定合格
3
精密水准仪
DSZ2+FS1
0.5mm/km
检定合格
4
游标卡尺
50分度
0.02mm
新购置
4.7总平面布置
从设计及现场实际情况出发，本着施工方便的基本原则，使临时设施的布局既符合工艺流程，又最大限度地缩短工地内的运输距离，并避免现场临时设施频繁搬迁，各类材料堆场尽量布置在施工工序附近，以减少二次搬运，降低工程成本，加快施工速度。现场平面随着工程施工进度要求进行布置和安排，阶段平面布置要与施工重点相适应。
考虑基坑支护施工阶段经历雨季，因此基坑内水量可能较大。由于基坑开挖后地势较低，无法进行自流排泄，因此基坑内的积水全部需要通过抽排排水，施工过程中要高度重视本工程的排水系统的建设，要准备好充足的排水设备并规划好排水线路，并制定好排水预案。
4.7.1施工总平面布置
具体见附图：《施工总平面布置图》。
4.7.2施工临水临电布置
1、临时用水
现场施工用水和消防用水共用一条主管道，从现场西侧市政给水管网分别接出一根DN110的管道至现场供消防及施工用水，一根DN50的管道至临时泵房内供水箱蓄水及现场生活用水并安装水表计量。
2、临时用电
本工程甲方在南侧红线内安装一路10kV电源引入线终端，并已安装一套250kVA变压器计算现场实际用电负荷，能够满足施工现场用电。

5施工方案
5.1施工工序
根据设计图纸和工期要求，基坑施工总流程见下图：
灌注桩、搅拌桩施工
冠梁施工
φ600降水井
坡顶截水沟施工
第一层土方开挖
第二层土方开挖到底
测量放线
场地平整
锚索、喷砼施工

锚索张拉
挂网喷射混凝土
土方回填

施工总流程图一
5.2土方开挖方案
开挖土质主要为素填土、粘土。拟配置2台挖土机，根据运距配相应土方车辆，暂定10辆。土方开挖密切配合锚索、水泥搅拌桩等各工序各剖面施工进度情况，分段、分层开挖施工。
土方开挖分区段施工，根据现场现有施工便道情况及考虑现场运距情况，设置一个土方出土马道口，出土坡道1:7放坡，坡顶设置10m宽，坡底宽度不小于8m，用建筑砖渣或碎石铺设。
马道的具体设置详见附图《施工总平面布置图》。
采用加长臂挖土机在坡顶对马道口部位土方进行收尾工作，并采用小挖土机在坡底进行配合施工。自卸车辆施工临时便道最后开挖。施工临时便道采用退挖施工方法，挖土机停于便道上，挖出的土体随即装车运走。

出土便道土方开挖示意图 图二
5.2.1土方施工准备
1、土方分区开挖，分区整体退后，为后期桩基施工及支护施工尽快创造工作面。
2、根据施工进度计划及土方运距，合理配置挖土机械及运输车辆。及时办理交通、城建、市政、市容、环卫等有关手续。
3、确定卸土场位置及行走路线。
4、为承台和基础施工阶段预留300mm厚的作业面。
5.2.2 基坑施工原则
1、根据场区地质及地下水情况，做好降、排水施工，场区内做到无水开挖。
2、遵循纵向分
