revit桥梁建模方法.ppt

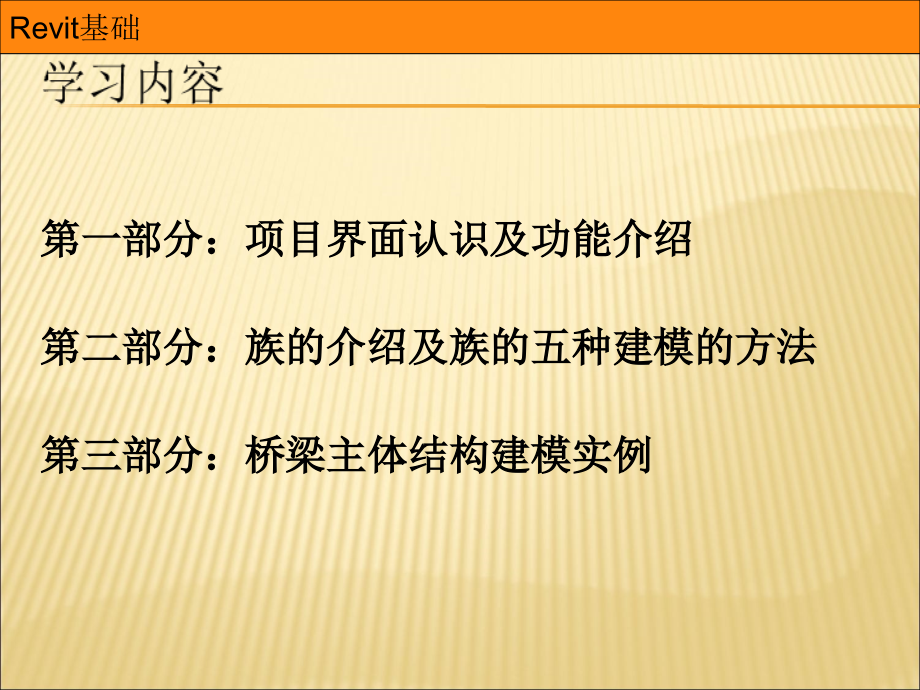

,Revit,基础,*,*,*,*,Revit,基础,*,*,*,*,Revit,基础,*,*,*,*,*,*,*,*,Revit,基础,*,*,*,*,Revit,基础操作学习,桥梁主体结构建模实例,郭振华,2017,年,1,月,学习内容,第一部分：项目界面认识及功能介绍,第二部分：族的介绍及族的五种建模的方法,第三部分：桥梁主体结构建模实例,第一部分,项目界面认识及功能介绍,应用程序菜单,快速访问工具栏,信息中心,属性选项板,项目浏览器,选项卡,状态栏,视图控制栏,绘图区,操作界面,认识,|,项目,应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。还允许您使用更高级的工具（如“导出”和“发布）来管理文件。,单击 打开应用程序菜单。,要查看每个菜单项的选择项，请单击其右侧的箭头。然后在列表中单击所需的项。,作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。,应用程序菜单,将工具添加到快速访问工具栏中。在该工具上单击鼠标右键，然后单击“添加到快速访问工具栏”。,快速访问工具栏。您,可以对该工具栏进行自定义,包含一组默认工具，使其显示您最常用的工具。,快速访问工具栏可以显示在功能区的上方或下方。要修改设置，在快速访问工具栏上单击“自定义快速访问工具栏”下拉列表“在功能区下方显示”。,快速访问工具栏,右键单击,1,、类型选择器,2,、属性过滤器,3,、“编辑类型”按钮,4,、实例属性,属性选项板,项目浏览器用于显示当前项目中,所有视图、明细表、图纸、族、组和其他部分的逻辑层次,。展开和折叠各分支时，将显示下一层项目。,项目浏览器,比例,详细程度,视觉样式,打开,/,关闭日光路径,打开,/,关闭阴影,显示,/,隐藏渲染对话框（仅当绘图区域显示三维视图时才可用。）,裁剪视图,显示,/,隐藏裁剪区域,解锁,/,锁定的三维视图,临时隐藏,/,隔离,显示隐藏的图元,临时视图样板,视图控制栏位于视图窗口底部，状态栏的上方。,通过它，可以快速访问影响当前视图的功能，其中包括下列功能：,视图控制栏,状态栏在应用程序窗口底部显示。使用某一工具时，状态栏左侧会提供一些技巧或提示，告诉用户做些什么。高亮显示图元或构件时，状态栏会显示族和类型的名称。,状态栏,第二部分,族的介绍及族的五种建模的方法,族编辑器是,Revit,中的一种图形编辑模式，使您能够创建并修改可引入到项目中的族。,Revit,有三种类型的族：,系统族、内建族、可载入族,操作界面,认识,|,族,可载入族,内建族,系统族,建模的方式,1,、拉伸,2,、融合,3,、旋转,4,、放样,5,、放样融合,创建完保存文件后，文件后缀名为,.rfa,项目文件保存后，后缀名为,.rvt,族有,5,种建模方式，模型既,可以是实心也可以是空心,，如果是空心的，需配合剪切命令使用。,用于通过拉伸二维形状（轮廓）来创建三维实心（空心）形状。,绘制二维形状时，可将该形状用作在起点与端点之间拉伸的三维形状的基础。,建模的方式,-,拉伸,用于创建实心（空心）三维形状，该形状将沿其长度发生变化，从起始形状融合到最终形状。,该工具可以融合,2,个轮廓,，例如，如果绘制一个六边形并在其上方绘制一个圆形，则将创建一个三维形状，将这,2,个草图融合在一起。,建模的方式,-,融合,建模的方式,-,旋转,通过绕轴放样二维形状（轮廓），可以创建三维形状。,绘制轴和轮廓来创建旋转。轮廓可以和轴相交，但不能相交。,建模的方式,-,放样,通过沿路径放样二维形状（轮廓），可以创建三维形状。,绘制路径和轮廓来创建放样。,建模的方式,-,放样融合,用于创建一个融合，以便沿定义的路径进行放样。,放样融合的形状由,起始形状、最终形状,和指定的二维路径确定。,建模的方式,-,控件,模型族创建时，在“创建”面板中，有“控件”，该控件影响的是整个模型族在,项目中,的正交翻转，镜像翻转。例如：门建模时需添加控件，使其能内外翻转以及左开右开，保证门开启方向的正确。,建模时的参照,非参照,无法捕捉和标注尺寸,强参照 捕捉和标注优先级最高，也是临时尺寸的捕捉点,弱参照 相对强参照要低一级,左,右,中心（左,/,右）,前,后,中心（前,/,后）,底,顶,中心（标高）,作用同强参照类似，同样也表示族的空间或某些最外侧边界,族的参数,第三部分,桥梁主体结构建模实例,桥梁模型总体动画预览,下一页,1,、绘制轴线,新建结构样板项目，进入平面图绘制轴网，绘制前选择编辑类型，在类型参数里面根据设计及施工所需设置图形显示参数。,进入立面图绘制标高，参数设置同轴网。,单击标头附近的折线符号，按住,“,拖拽点,”,即可调整标头位置,1.1,标头位置的调整,1.2,临时尺寸与永久尺寸,选择一根轴线时，会显示临时尺寸（左图），,单击尺寸标注附近的尺寸标注符号,，会将临时尺寸转化为永久尺寸（右图）。,2,、桩基础,新建族，用拉升命令创建，并添加材质属性，族类别和族参数里面修改族类别为结构基础，族参数里面修改材质为混凝土。,在立面图中，绘制参照线，将拉升模型两端与参照线锁定，并赋予参照线长度参数，以方便项目中调节桩长度；保存模型并载入到项目中。,载入项目按照轴线布置桩基础，当提示下图警告时，调节视图范围，将底和视图深度调节任意一,个负数即可正常显示模型。,点击编辑类型，修改桩材质和长度。,2,、系梁,系梁采用系统自带族，如下图载入族文件。,选择系梁所在的平面位置，并绘制系梁,3,、墩柱,墩柱采用系统自带结构柱，建模前设置柱的放置方式，并自定义结构材质。,4,、承台,承台采用系统自带结构梁绘制，梁,Z,轴对正选择底部，添加梁材质。,5,、肋板,新建常规模型，切换前立面图中采用拉升命令建模。,6,盖梁,按照下图尺寸采用公制结构框架,-,梁和支撑族样板创建盖梁，创建前删除自带的参照线只保留参照平面左、右。,在项目中切换到标高,2,中，绘制盖梁外边线参照线，将盖梁族文件导入选择轴线与参照线交叉点放置盖梁，并添加材质信息。,7,、桥台,新建常规模型族样板，通过拉升命名创建，分三部分进行建模，分别为盖梁、耳墙、背墙。,1,）盖梁建模,2,）耳墙建模,3,）背墙,4,）创建完后，采用连接命名将各构件进行连接，以免在工程量统计时重复部位进行重复计算。在项目中放置构件时，,按,空格键（,Space,）,可以旋转构件方向,。,8,、箱梁,采用拉升命名创建箱梁，长度,19.8m,5*5,7*15,R5,采用基于线的公制常规模型进行建模,9,、护栏,根据盖梁布置箱梁，支座垫石、桥面铺装等建模方法类似，此处略。,
