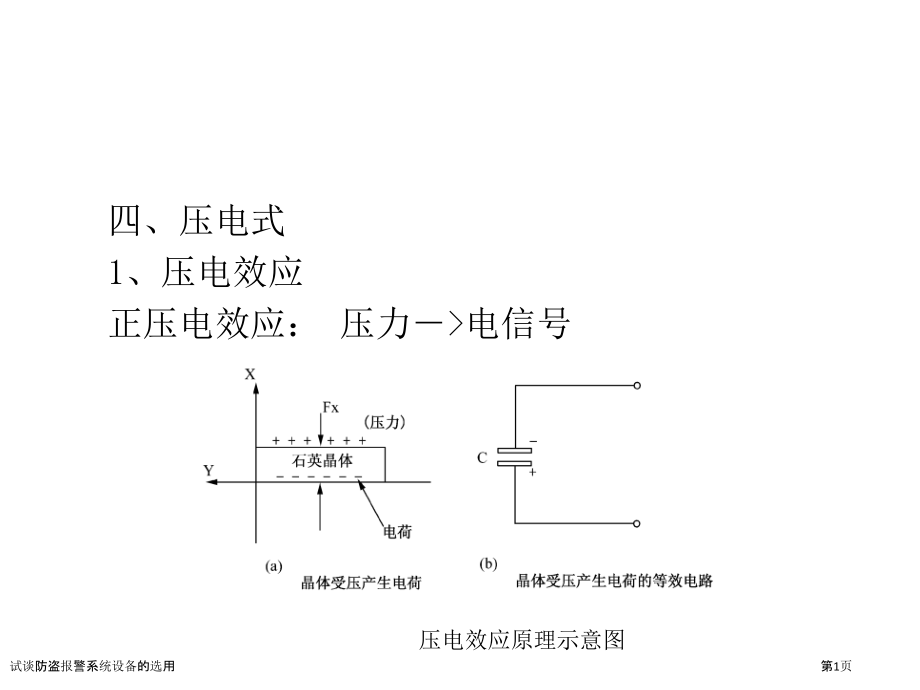

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,四、压电式,1、压电效应,正压电效应：压力电信号,压电效应原理示意图,试谈防盗报警系统设备的选用,第1页,振动传感器特点,面控制型,室内、室外都可用,被动式,试谈防盗报警系统设备的选用,第2页,六、安装注意事项,与被测物刚性连接,安装位置必须远离振动源,室外应用时，埋入地下传感器应与其它埋入地下一些物体，如树木、电线杆等保持适当距离,注意冻土地带和土质松软泥沙地带会降低探测能力,试谈防盗报警系统设备的选用,第3页,声探测器,次声波探测器（预防自然灾害）,声探测器,1、定义：检测防范范围区域说话、走动、打坏玻璃、凿墙发出一定声响，并进行报警装置。,本质：声能电能,2、分类,声控探测器：探测说话、走动,声发射探测器：探测物体被破坏,区分：带通滤波器,试谈防盗报警系统设备的选用,第4页,玻璃破碎探测器,适用：平板、钢化、嵌丝及夹层玻璃,种类：,单技术：检测10-15KHz,声控振动：检测10-15KHz200Hz左右振动,声控次声波：检测10-15KHz次声波,特点：空间型、被动式、室内用。,试谈防盗报警系统设备的选用,第5页,超声波探测器,1、了解超声波,频率：0Hz（人耳听不见）,特点：能量大、沿直线传输,换能器：声电,应用：B超、声纳、碎石、犬笛、加湿器、钻孔、清洗等,2、超声波探测器类型,超声波多普勒型,超声波声场型,试谈防盗报警系统设备的选用,第6页,3、超声波多普勒型探测器,原理：多普勒效应（目标移动）,外形：发射、接收换能器一体,最灵敏方向：换能器发收超声波径向,多普勒效应示意图,试谈防盗报警系统设备的选用,第7页,5、超声波探测器特点,主动式,空间型（无死角各种形状空间）,室内用,不受电磁波干扰,试谈防盗报警系统设备的选用,第8页,6、安装注意事项,适用密闭性能高房间、玻璃展柜，防误报,使用场所隔音性能好，防误报,超声波对物体没有穿透性，所以使用时应防止物体遮挡,昆虫多地方不宜使用，易误报,试谈防盗报警系统设备的选用,第9页,平行线电场、探测器,泄漏电缆结构示意图,电场探测器,试谈防盗报警系统设备的选用,第10页,试谈防盗报警系统设备的选用,第11页,特点：,适应复杂地形；主动；空间型；室外用；,应用范围：,机场、通讯站、军事基地、石油和天然气库、监狱、主要设备库或车库、政府机构和试验室等,试谈防盗报警系统设备的选用,第12页,微波探测器,微波多普勒探测器,组成：,天线信号处理电路,电路版正面,试谈防盗报警系统设备的选用,第13页,是一个波长在1mm1m范围电磁波，其对应频率在300GHz至300MHz之间,微波碰到金属就发生反射，惯用金属隔离微波；,微波能够穿过玻璃、陶瓷、塑料等绝缘材料，但不会消耗能量；,而含有水分物体，微波不但不能透过，其能量反而会被吸收。,微波相关知识,试谈防盗报警系统设备的选用,第14页,、连续波多普勒雷达工作原理,、微波器件与微波天线,耿氏二极管,肖特基二极管,微波天线,、微波组件,微波多普勒探测器基本原理,试谈防盗报警系统设备的选用,第15页,试谈防盗报警系统设备的选用,第16页,、特点,主动式,空间型,室内型,微波发射器和接收器一体,受金属屏蔽,对非金属有穿透力,微波多普勒探测器特点及安装注意事项,试谈防盗报警系统设备的选用,第17页,、微波多普勒探测器安装注意事项,探测范围轴线方向与可能入侵成0度，最灵敏,探测范围内不能有没有关运动物体，易误报,探测范围内有较大金属物体，背后易漏报,微波探测器不应对准日光灯、水银灯等气体放电灯光源。,适当调整灵敏度，防止因穿透而误报.,试谈防盗报警系统设备的选用,第18页,四、微波砀式入侵探测器（墙式）,1、原理,微波发射器和接收器之间形成一个稳定微波场。所以防范面积更大。,微波场式入侵探测器原理图,试谈防盗报警系统设备的选用,第19页,特点：,多用于室外,发射与接收分体,与运动速度无关,安装对准轻易,微波场式探测器安装注意事项,试谈防盗报警系统设备的选用,第20页,安装注意事项,适合用于露天仓库、施工现场、飞机场、监狱、劳改场或博物馆等大楼墙外室外周界场所,当防护区外周界限平直度较差、波折过多或地面高低起伏不平时，则不宜采取微波墙,防范范围内不能有没有关运动物体,同区域安装多个时，注意干扰,试谈防盗报警系统设备的选用,第21页,第七节 激光探测器,试谈防盗报警系统设备的选用,第22页,特点：,探测距离远；线型；主动式；室内外；隐蔽性高；抗干扰强；,应用场所：,军事基地、高级别墅、机场、码头、博物馆等,试谈防盗报警系统设备的选用,第23页,被动红外探测器,试谈防盗报警系统设备的选用,第24页,被动红外探测器,需要处理几个问题：,、人体如何被动探测探测原理,、探测器如何感知信号热释电,、怎么提高灵敏度菲涅耳透镜,、如何区他人体与背景双元红外,、如何降低误报警防误报措施,试谈防盗报警系统设备的选用,第25页,一、红外辐射知识,红外辐射又称红外光、红外线。波长为0.75um-1mm,红外线主要是传导热能，所以又叫热线。是一个电磁波，波长比红光还长,近红外：0.75-3um,中红外：3-25um,远红外：25-1000um,试谈防盗报警系统设备的选用,第26页,物体温度,红外辐射峰值波长,573K(300),5m,373K(100),7.8m,人体（37）,9.3m,273K(0),10.5m,自然界物体只要温度高于绝对度就会辐射红外线,E2E1h,人体辐射红外线波长为9.3微米,一、红外辐射知识,试谈防盗报警系统设备的选用,第27页,二、被动红外红外探测器组成及工作原理,（一）人体及背景辐射,被动红外探测器组成,光学系统红外热传感器信号处理电路,工作原理：将红外热辐射改变转化为电信号,试谈防盗报警系统设备的选用,第28页,二、被动红外红外探测器组成及工作原理,（二）热释电传感器,自发极化后铁电体,试谈防盗报警系统设备的选用,第29页,试谈防盗报警系统设备的选用,第30页,二、被动红外红外探测器组成及工作原理,（三）几个不一样光学结构,、单波束型被动红外探测器,信号处理,报警控制,试谈防盗报警系统设备的选用,第31页,二、被动红外红外探测器组成及工作原理,、多波束型被动红外探测器,试谈防盗报警系统设备的选用,第32页,几个防误报办法：,、温度赔偿电路,人体温度,温度,增益,人体温度,温度,增益,试谈防盗报警系统设备的选用,第33页,2、采取双元红外光敏（热释电偶）,3、脉冲计数,4、防射频干扰表面贴片技术,5、防白光干扰,6、防小动物误报,试谈防盗报警系统设备的选用,第34页,被动红外探测器,安装关键点：,被动式,室内使用,空间型,互不串绕,试谈防盗报警系统设备的选用,第35页,试谈防盗报警系统设备的选用,第36页,试谈防盗报警系统设备的选用,第37页,试谈防盗报警系统设备的选用,第38页,试谈防盗报警系统设备的选用,第39页,三、安装注意事项,敏感带轴线方向尽可能垂直可能入侵方向穿透能力差，监控区域内不应有障碍物防止正对着热源和强光源防止装在有宠物地方定时清理透镜表面,试谈防盗报警系统设备的选用,第40页,被动红外幕帘探测器,小型幕帘红外探测器1、采取微处理器2、防拆开关3、自动温度赔偿4、脉冲可调整，采取贴片技术，抗EMI，RFI干扰5、工作电压：DC9-16V6、消耗电流：待机28.5mA以内，动态32mA7、环境温度：-10至408、安装方式：壁挂或吸顶,安装高度：2.5M9、探测角度：15度，探测范围：3.6m x 6m10、报警输出：常闭，防拆开关：常闭11、尺寸：1075236.5mm,试谈防盗报警系统设备的选用,第41页,主动红外探测器,（一）主动红外探测器原理,当被探测目标,遮挡,红外发射器和接收器之间红外光束时，探测器有响应，并报警。,遮光最短时间就是40ms,T,X,R,X,警戒,：,报警,：,T,X,R,X,试谈防盗报警系统设备的选用,第42页,太短目标性不显著且易误报，太长易漏报；考虑人最快移动速度；,通常：遮光时间在50500毫秒间可调,应用：组成电子栏杆警戒时，应将遮光时间调短，用在围墙上或围墙内侧警戒时，应将遮光时间调长,试谈防盗报警系统设备的选用,第43页,最大射束距离应是制造厂要求探测距离要留有余量。（几米几百米）,黑夜和白天背景光强度相差大,自然环境如雾等，能缩短探测距离,探测距离：,试谈防盗报警系统设备的选用,第44页,发散角：为了降低误报警，安装使用中应让发射器与接收器轴线重合；同时安装对准轻易。,发射器,接收器,试谈防盗报警系统设备的选用,第45页,试谈防盗报警系统设备的选用,第46页,二、特点,主动式,线控型,警戒距离远,室内、室外都可用（多用于门、窗、围墙周界防护）,安装对准方便,试谈防盗报警系统设备的选用,第47页,三、安装注意事项,、发射器与接收器之间红外光束要对准，不然较强烈振动或是风速较大时可能引发系统误报警,、在反光表面（如光滑墙壁或地板）附近安装时，一定要小心,调整遮光时间,试谈防盗报警系统设备的选用,第48页,、多组探测器同时使用时，须将频率调至不一样，以免相互干扰造成系统误报警,、警戒光束附近不能有可能遮挡物，如树枝叶等，不然风刮树摇可能引发系统误报警,、要保持探测器光学面清洁，尤其是遇有污雨或沙尘天气之后要擦试光学系统,、考虑到自然环境改变，探测距离应留有余量,试谈防盗报警系统设备的选用,第49页,何为双技术探测器？,为何使用？,什么工作原理？,惯用组合有哪些？,效果怎样？,采取双技术后降低了漏报吗？,怎样了解三鉴？四鉴？,微波/被动红外中微波使用是多普勒原理还是场式原理？安装时应注意哪些问题？,双技术探测器和智能化探测器,试谈防盗报警系统设备的选用,第50页,试谈防盗报警系统设备的选用,第51页,
