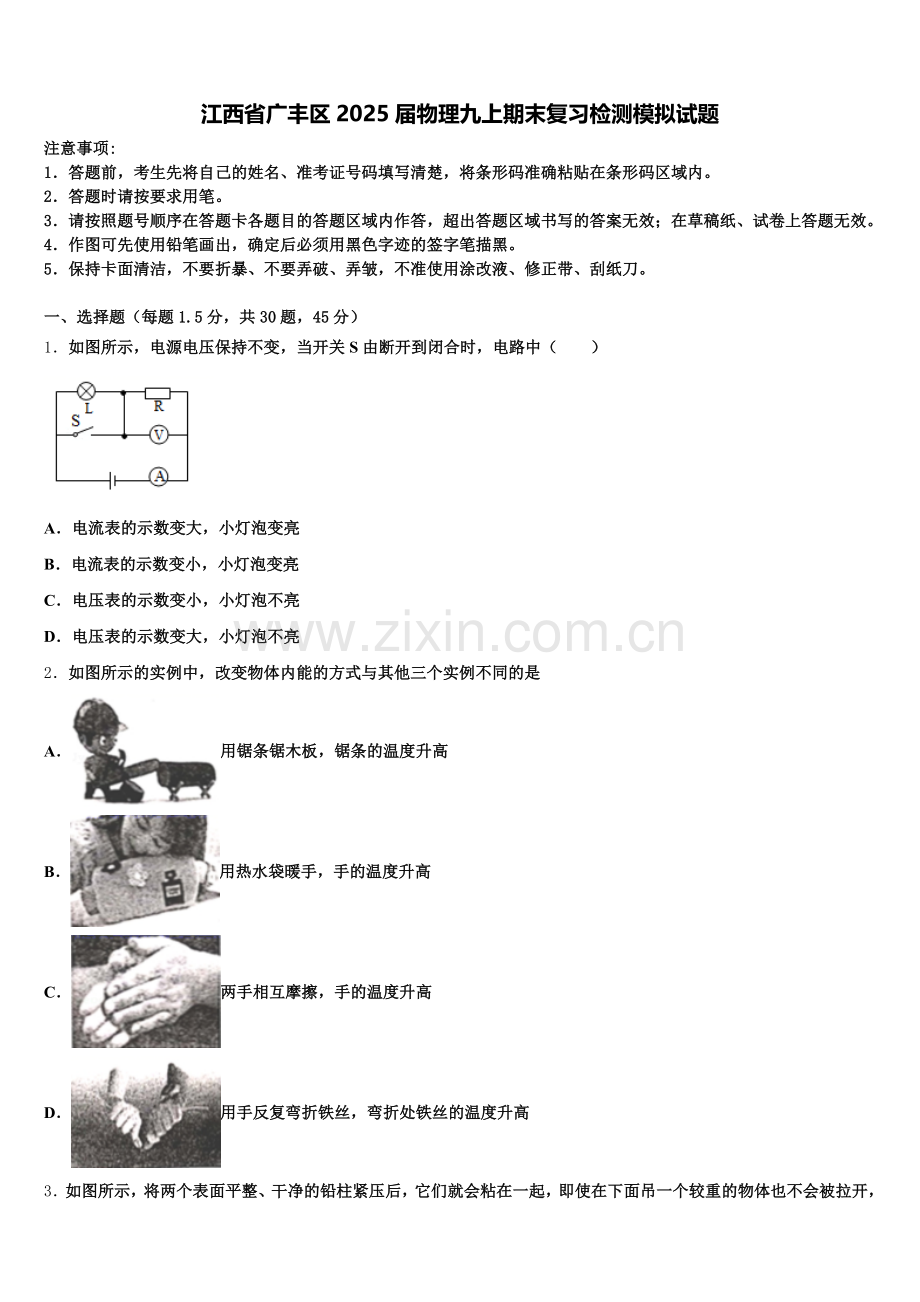

江西省广丰区2025届物理九上期末复习检测模拟试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、选择题（每题1.5分，共30题，45分）
1．如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（　　）

A．电流表的示数变大，小灯泡变亮
B．电流表的示数变小，小灯泡变亮
C．电压表的示数变小，小灯泡不亮
D．电压表的示数变大，小灯泡不亮
2．如图所示的实例中，改变物体内能的方式与其他三个实例不同的是
A．用锯条锯木板，锯条的温度升高
B．用热水袋暖手，手的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高

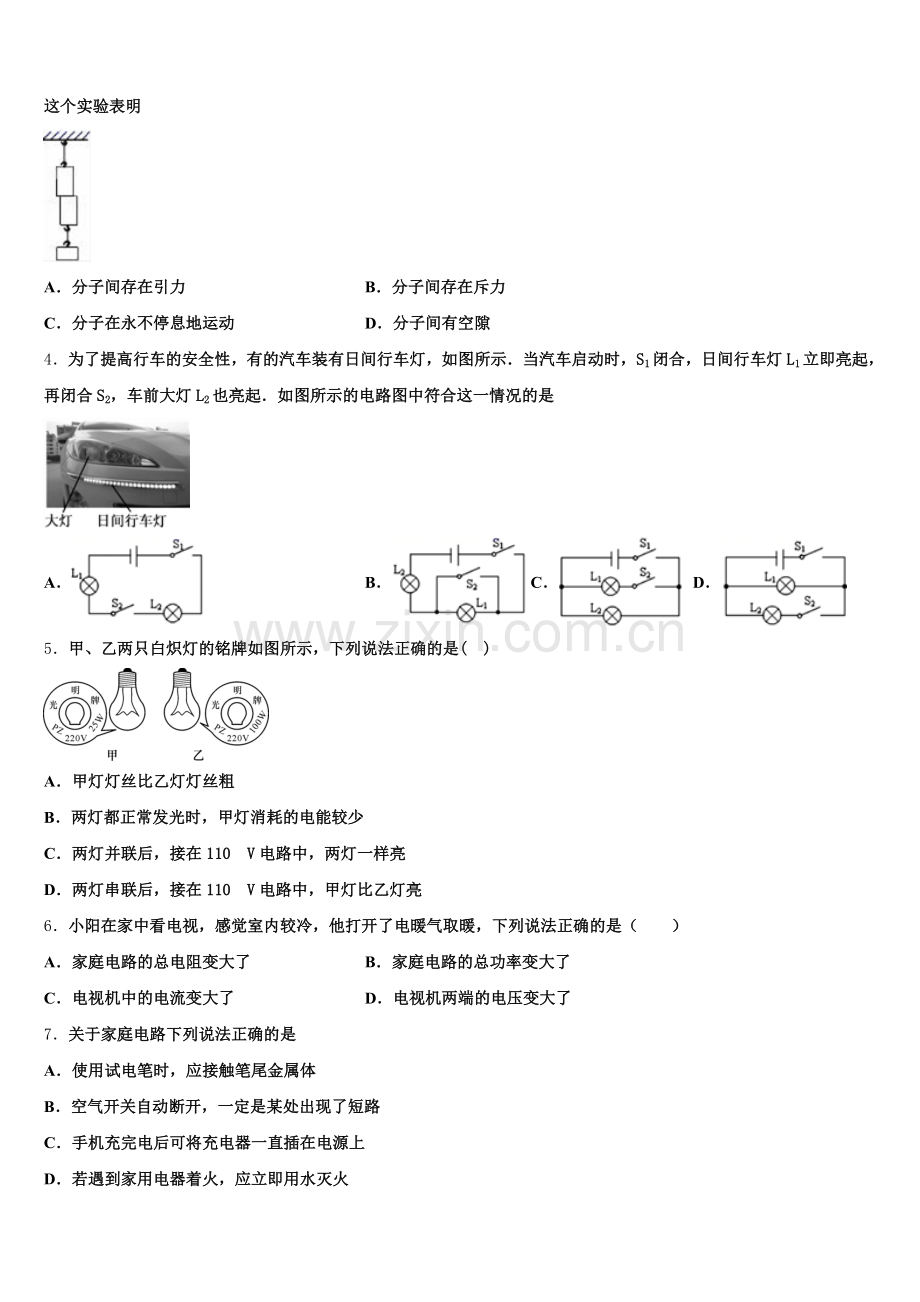

3．如图所示，将两个表面平整、干净的铅柱紧压后，它们就会粘在一起，即使在下面吊一个较重的物体也不会被拉开，这个实验表明

A．分子间存在引力 B．分子间存在斥力
C．分子在永不停息地运动 D．分子间有空隙
4．为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是

A． B． C． D．
5．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是( )

A．甲灯灯丝比乙灯灯丝粗
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯并联后，接在110 V电路中，两灯一样亮
D．两灯串联后，接在110 V电路中，甲灯比乙灯亮
6．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（　　）
A．家庭电路的总电阻变大了 B．家庭电路的总功率变大了
C．电视机中的电流变大了 D．电视机两端的电压变大了
7．关于家庭电路下列说法正确的是
A．使用试电笔时，应接触笔尾金属体
B．空气开关自动断开，一定是某处出现了短路
C．手机充完电后可将充电器一直插在电源上
D．若遇到家用电器着火，应立即用水灭火
8．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为

A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V
9．教室里一个开关控制两盏日光灯，这两盏日光灯的连接方式是（　　）
A．可能是串联 B．可能是并联
C．一定是并联 D．串联、并联都可以
10．电风扇的核心装置是电动机，下列哪个实验揭示了电动机的工作原理
A． B．
C． D．
11．一位小朋友正帮助妈妈推石磨来磨米浆，他和妈妈分别在如图位置单人都能推动石磨，小朋友站在离石磨较远端推磨相比妈妈能够

A．省距离 B．省力 C．省功 D．省力和省功
12．如图所示装置可以用来演示物理现象，则下列表述错误的是（　　）
A．用来演示磁场能产生电流 B．用来演示电磁继电器的应用
C．用来演示磁场对电流的作用 D．用来演示电磁感应现象
13．如图所示，电源电压保持不变，L1上标有“2V ?W”，L2上标有“6V ?W”。闭合开关S1后，当开关S接“1”，滑片P在最左端时，电压表示数为5V，L1此时的实际功率是额定功率的1/4；当开关S接2时，P在中点，电压表示数为2V。若将L1和L2串联后接在该电源上时，电路中电流为0.5A，下面说法中正确的是：（设灯丝电阻不随温度改变）（ ）

A．电源电压为10V
B．L1的额定功率为2W
C．L2的额定功率3W
D．滑动变阻器的最大阻值20Ω
14．如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
15．关于电流、电压和电阻，下列说法正确的是
A．电荷的定向移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中一定有电流通过
D．由可知，导体的电阻由电压和电流决定
16．关于热和能，正确的说法是（ ）
A．热传递过程中，内能大的物体放出热量
B．0℃的水结成0℃的冰时，内能增加
C．物体内能减少，温度不一定降低
D．燃料的热值越大，燃烧时放出的热量越多
17．如图所示的四种情景中，属于重力势能转化为动能的是

A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶
18．关于电能和电功，下列说法正确的是（　　）
A．家用电器每消耗1度电，产生的热量就是3.6×106 J
B．用电器消耗的电能等于电流通过该用电器所做的功
C．电流做功的过程实质就是其他形式能转化为电能的过程
D．通过导体的电流越大，电流做的功就越多
19．如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（　　）

A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
20．下列实例中，用热传递的方式来改变物体内能的是( )
A．用热水袋暖手，手的温度升高
B．用锯条锯木板，锯条的温度升高
C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
21．如图所示，把长短相同、粗细不同的两根镍铬合金线并联接入电路，则（　　）

A．粗导体的电阻大于细导体的电阻
B．粗导体中的电流小于细导体中的电流
C．粗导体的电压小于细导体中的电压
D．粗导体的电功率大于细导体的电功率
22．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
23．如图所示电路中，电源电压保持不变。当开关S闭合时，滑片P从最右端向左移动过程中，下列说法正确的是

A．电压表示数变小 B．电压表示数不变 C．电流表示数变小 D．电流表示数变大
24．关于家庭电路和安全用电，下列说法正确的是
A．发生触电时要立即切断电源
B．在未断开电源的情况下更换灯泡
C．试电笔可以区分电池的正负极
D．用潮湿的手拨动电器设备的开关
25．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大 B．水的比热容大
C．砂石的密度大 D．水的密度大
26．如图所示，用跟丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的金属箔张开。这个实验可以说明

A．用摩擦的方法可以创造电荷
B．自然界只存在两种电荷
C．同种电荷互相排斥
D．异种电荷互相吸引
27．手机无线充电方便了人们的生活，其中电磁感应无线充电是应用最多的无线充电方案．如图所示，它的原理是送电线圈通过一定频率的交流电，线圈的周围形成交变的磁场，通过电磁感应在受电线圈中产生一定的感应电流，从而将能量从发射端转移到接收端．下列选项中和受电线圈工作原理相同的是（　　）

A．扬声器 B．.电磁继电器 C．.动圈式话筒 D．.电动机
28．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（ ）
①电磁铁的右端为N极
②小磁针将顺时针旋转
③当P向左滑动时，电磁铁的磁性增强，指示灯变亮
④当P向右滑动时，电磁铁的磁性减小，电压表的示数减小

A．只有④正确 B．只有③④正确
C．只有②③正确 D．①②③④都正确
29．如图所示是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是

A．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
B．乙实验通电一段时间后，左侧 U 形管中液面的高度差比右侧的大
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验右边密闭容器与左边密闭容器中的电阻丝产生热量之比为 4：1
30．我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如下图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车。下列电路图能实现上述目标的是（　　）

A． B．
C． D．
二、填空题（每空1分，共10题，20分）
31．2019年12月1日晚8时左右，一架拍摄用的无人机（如图所示）在中环海滨拍摄夜景，其间因无人机失控，跌入香港中环解放军驻香港部队军营，一名自称摄影师的39岁男子被捕。无人机在匀速上升过程中，其动能_______，重力势能_______。

32．核潜艇是利用原子核反应释放出的核能来工作的。核潜艇中的核反应堆发生的是核____ （填“裂”或“聚”变），核能属于________（填可再生或不可再生） 能源。
33．测电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是_____；当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶插头内部_____，也可能是家里电路中用电器总功率过大。

34．在如图所示的电路中，电源电压保持不变，。闭合开关S，移动滑动变阻器的滑片P，当滑片P移到最右端时，电流表的示数为0.6A；当滑片P移到最左端时，电流表的示数为0.2A，则滑动变阻器的最大阻值为_____。

35．如图所示，闭合开关，一只柠檬能点亮一只发光二极管，发光二极管是由_____材料制成，柠檬是电路中的_____。将发光二极管正负极的接线对调之后不发光，说明发光二极管具有_____性。

36．甲、乙两灯规格和连接方式如图所示，S闭合后，________ 灯较亮，甲、乙两灯功率之比为_________。若将两灯串联接在该电源下，S闭合后，_________灯较亮，甲、乙两灯功率之比为_________。

37．小明在修理电子玩具时，需要用一个的电阻，现手边有阻值为、、、、的电阻各一个，他可以选择其中____________和____________两个电阻___________（选填“串联”或“并联”）来获得。
38．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时，开关 S 自动闭合，则会使________灯亮。（选填“a”或“b”）

39．某电能表表盘上标有“3000r/ kW•h"，该字样的物理意义为_______________，用该电能表和手表来测算某电灯的电功率，发现转盘转15转用了3min，则这只电灯的电功率是_________W。
40．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）。则拉力的功率是______W，斜面的机械效率是______。

三、实验题（每空1分，共2题，15分）
41．如图甲所示是“测量小灯泡额定功率”的实验电路图，其中电源用的是2节新干电池，滑动变阻器的铭牌标有“50Ω  1A”，选用的小灯泡额定电压为2.5V、电阻约为10Ω。

（1）小敏连接了如图甲所示的部分实物电路，请你用笔画线代替导线，将电路连接完整，要求滑动变阻器向右滑灯泡变暗；___
（2）小勇在实验中连接好电路，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，其原因可能是______；小华在实验中连接好电路，闭合开关，发现灯泡非常亮，且移动滑片时灯泡的亮度不变，其原因可能是______；
（3）排除故障，开始实验，小敏看到电压表示数为1.8V，要使灯泡L正常发光应向____（选填“A”或“B”）端移动滑片，同时眼睛应注意观察______（选填“电流表”或“电压表”）示数，直至灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率为______W；
（4）在不改变图甲电路和元件的前提下，______（选填“能”或“不能”）利用控制变量法来探究电流与电压的关系，这是因为________。
42．小亮同学连接了如图甲所示的电路进行“伏安法测电阻”的实验．

（1）请指出小亮连接错误的导线，在错误导线上打“×”，并用笔画线代替导线作出正确连线．
（_____）
（2）正确连线后，闭合开关，小亮发现电流表无示数，电压表有示数且接近电源电压，则电路故障可能是_____．
（3）小亮测得如下几组数据．
实验次数
1
2
3
电压U/V
1.5
2.1
2.7
电流I/A
0.10
0.14

电阻R/Ω
15.0

第3次实验时电流表示数如图乙所示，电流表的示数为_____．待测电阻值为_____Ω．
（4）小明设计如图丙所示的电路测量未知电阻Rx的阻值，电源电压恒定，R0为电阻箱，S1为单刀双掷开关．实验步骤如下，请将实验步骤补充完整．
①闭合开关S，将S1拨至“1“，调节滑动变阻器的滑片至某一位置，电流表示数为I；
②再将S1拨至“2”保持_____不动，调节_____，使_____，读出电阻箱的示数即为待测电阻Rx的阻值．
四、计算题（每题10分，共2题，20分）
43．如图所示，电源电压恒定不变，R1＝20Ω，当只闭合开关S时电流表示数为0.1A，当再将开关S1闭合时，电流表的示数变化了0.3A，求：

（1）电源电压
（2）电阻R2的阻值
（3）在两开关都闭合时，半分钟内整个电路产生的热量
44．如图所示，小王站在高4m、长8m的斜面上，将重200N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N，所花的时间是10s。求：

(1)木箱A沿斜面方向的运动速度；
(2)小王对木箱A做功的功率；
(3)斜面的机械效率。
参考答案

一、选择题（每题1.5分，共30题，45分）
1、D
【详解】当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确。故选D。
2、B
【解析】A．用锯条锯木板，锯条的温度升高，即锯条克服摩擦力做功，使得自身的内能增加，所以是通过做功改变物体的内能；
B．用热水袋暖手，手的温度升高，是通过热传递改变物体的内能；
C．两手相互摩擦，手的温度升高，是通过做功改变物体的内能；
D．用手反复弯折铁丝，弯折处铁丝的温度升高，是做功改变物体的内能；
故分析可知，ACD是做功改变内能，B是热传递改变内能，所以在改变物体内能的方式上与其他三个实例不同的是B．
3、A
【解析】将两个底面平整、干净的铅柱紧压后，两个铅柱的底面分子之间的距离略大于平衡距离，表现为引力，使两个铅柱结合在一起，即使下面吊一个重物也不会将它们拉开．故选A.
点睛：构成物质的分子之间存在相互作用的引力和斥力，当分子间的距离大于平衡距离时，表现为引力．据此作出判断．
4、D
【详解】A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
5、D
【解析】A．由图知道，甲乙灯泡的额定电压相同，由R=U2/P知道，额定功率大的，电阻小，即甲的电阻大于乙的电阻；又因为灯丝的长度和材料都是相同的，所以甲灯灯丝比乙灯灯丝细，故A错误；
B．当两灯都正常发光时，甲灯的功率小于乙灯的功率，由W=Pt知道，由于时间不确定，所以无法比较两灯所用电能的大小，故B错误；
C．当两灯并联，接在110V电路中时，由P=U2/R知道，由于甲的电阻大于乙的电阻，所以P甲<P乙，即乙灯比甲灯亮，故C错误；
D．当两灯串联，接在110 V电路中时，通过两灯的电流相等，由P=I2R知道，P甲>P乙，即甲灯比乙灯亮，故D正确；
故选D。
6、B
【详解】A．家庭电路中各用电器是并联的，根据并联电路电阻的特点：越并越小，比小的还小的规律可知，打开电暖气取暖，电路的总电阻变小了，故A错误；
B．家庭电路中各用电器工作时的功率之和，就是电路中的总功率，所以打开电暖气取暖，电路中的总功率变大了，故B正确；
C．家庭电路中各用电器是并联的，工作时互不影响，所以打开电暖气取暖时，对电视机中的电流没有影响，故C错误；
D．家庭电路中各用电器是并联的，各用电器两端的电压等于电源电压，故D错误。
故选B。
7、A
【详解】A．使用试电笔时应接触笔尾金属体，使火线、试电笔、人体、大地形成通路。故A正确。
B．空气开关自动断开，说明电流过大。电流过大的原因可能是发生了短路，也可能是总功率过大。故B错误。
C．手机充完电后，充电器插在电源上仍然会消耗电能。故C错误。
D．由于水是导体，所以家用电器着火，不能用水灭火。故D错误。
8、A
【分析】由图可知，电路是由两个电灯串联而成，电压表V1测的是总电压和电压表V2测的是L2两端的电压，这两个电压值是不会相等的，指针一样，说明选择的量程不同，然后根据串联电路电压的特点读出电压表的示数，然后计算出L1和L2两端的电压
【详解】由图可知,两个电灯串联,V1测电源电压,V2测L2两端电压,则V1的示数应大于V2的示数,而两表指针完全一样,说明V1选的是大量程,V2的是小量程,则V1的示数为7.5V,即电源电压为7.5V;V2示数为1.5V,则灯L2两端电压为1.5V；又因为串联电路两端电压等于各部分电压之和,所以灯L1两端电压为7.5V−1.5V＝6V.故选A.
9、C
【详解】虽然一个开关控制两盏日光灯，但当其中一盏日光灯坏了，并不影响另一盏日光灯的工作，即它们是互不影响的，因此这两个日光灯一定是并联；故C符合题意，A、B、D不符合题意。
故选C。
10、B
【详解】电动机的工作原理：通电导体在磁场中受到力的作用；
A、图中研究的是电磁铁磁性的强弱与电流大小的关系，是电流的磁效应，故A不符合题意；
B、图中有电源，闭合开关后，通电导体在磁场中受力运动，电动机应用此原理制成的，故B符合题意；
C、图中没有电源，导体在磁场中做切割磁感线运动时，电流表指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机的工作原理，故C不符合题意；
D、图中是奥斯特实验，说明了通电导线周围存在磁场，是电流的磁效应，故D不符合题意．
11、B
【解析】根据杠杆平衡的条件可知，阻力臂和阻力大小一定，动力臂越长，动力越小，越省力，所以小朋友站在离石磨较远端推磨是为了增大动力臂，来减小动力，故选B。
12、A
【解析】A．图中装置是用来演示电流的磁效应的，故A错误，符合题意；
B．电铃的原理是电磁继电器，故B正确，不符合题意；
C．图中实验装置有电源，是演示磁场对电流作用的，故C正确，不符合题意；
D．图中实验装置没有电源，是研究电磁感应现象的，故D正确，不符合题意；
13、B
【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动变阻器与灯泡L1串联，由于L1此时的实际功率是额定功率的，根据功率的计算公式P1=说明此时灯泡L1两端的电压是额定电压的，所以此时灯泡L1两端的电压
U1=2V×=1V
因此电源电压
U=5V+1V=6V
当开关S接“1”，滑片P在最左端时，电压表示数为5V，则有
×R=5V…①
当开关S接2时，P在中点，电压表示数为2V，则有
×=2V…②
若将L1和L2串联后接在该电源上时，电路中电流为0.5A，则有
R1+R2==12Ω…③
由①式得R1=R，由②式得R2=R，将它们代入③式得R=10Ω，因此
R1=R=×10Ω=2Ω，R2=R=10Ω
L1的额定功率
P1===2W
L2的额定功率
P2== =3.6W
综合以上结果如下：电源电压6V，滑动变阻器的最大阻值10Ω，L1的额定功率2W，L2的额定功率3.6W。
故选B。
14、C
【详解】A．磁铁能够吸引硬币，是由于磁体具有吸引铁钴镍等金属的性质，属于磁体对物体的作用力，是非静电引起的，故A错误；
B．两个压紧的铅块能吊起钩码，由于分子间存在相互作用的引力而使两块铅块粘在一起，不易分开，故B错误；
C．摩擦后的气球带上了电荷，能吸引不带电的头发，是由静电引起的，故C正确；
D．吸盘要固定在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，然后吸盘就被外界的大气压紧压在了墙壁上，是非静电引起的，故D错误．
15、A
【详解】A．电流是由于电荷的定向移动而形成的，故A正确；
B．电子带负电，规定正电荷定向移动的方向为电流的方向，负电荷定向移动的反方向为电流的方向，故B错误；
C．电路两端有电压，且电路要形成完整的闭合回路，电路中才会有电流，故C错误；
D．导体的电阻与其材料、长度、横截面积以及温度有关，与电压、电流无关，故D错误。
16、C
【解析】A．热传递过程中，温度高的物体放出热量，故A错误；
B．0℃的水结成0℃的冰时，由于凝固放热，所以其内能是减小的，故B错误；
C．物体放热时物体内能减少，温度可能不变，比如：晶体在凝固过程中放热但温度不变，故C正确；
D．燃料放出热量的多少与燃料的热值和质量有关，燃料的热值越大，燃烧时放出的热量不一定多，故D错误。
故选C。
17、C
【详解】运动员把弯弓拉开将箭射出，是弹性势能转化为动能的过程．A不符合题意．
跳伞运动员匀速下落，质量不变，速度不变，动能不变，高度变小，重力势能减小，总机械能减小．B不合题意．
跳水运动员从空中下落，质量不变，速度增大，动能增大，高度减小，重力势能减小，此过程中，重力势能转化为动能．C符合题意．
运动员骑自行车冲向坡顶，运动员和自行车的质量不变，速度减小，动能减小，高度增大，重力势能增大，此过程中，动能转化为重力势能．D不符合题意．
18、B
【详解】A．用电器消耗1度电即3.6×106 J，若是纯电阻电路，产生的热量等于3.6×106J，若是非纯电阻电路产生的热量小于3.6×106 J，故A错误；
B．电流做功的过程就是消耗电能的过程，所以，用电器消耗的电能等于电流通过用电器所做的功，故B正确；
C．电流做功的过程实质就是电能转化为其他形式能的过程，故C错误；
D．由W=UIt知道，在电压和通电时间一定时，通过导体的电流越大，电流做的功就越多，故D错误。
故选B。
19、C
【详解】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律I=可知，通过两只灯泡的电流不一定相同，A错误；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B错误；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测电路的电流；再闭合S2，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过L1的电流不变，根据并电路电流的规律，电流表的示数变大，C正确；
D．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，D错误。
故选C。
20、A
【详解】A．用热水袋暖手，热水袋温度高，内能由热水袋转移到手，手的内能增加，温度升高，属于用热传递的方式来改变物体内能，故A符合题意．
B．用锯条锯木板时，克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，故B不符合题意．
C．两手互相摩擦时，克服摩擦力做功，将机械能转化为内能，手的温度升高，属于做功改变物体的内能，故C不符合题意．
D．用手反复弯折铁丝，弯折处铁丝的温度升高，内能增加，属于做功改变物体的内能，故D不符合题意．
21、D
【详解】A．长短相同，粗导体的电阻小于细导体的电阻。故A错误；
B．并联电路中电阻小的支路电流大，所以粗导体中的电流大于细导体中的电流。故B错误；
C．并联电路中各支路电压都相等，所以粗导体的电压等于细导体中的电压。故C错误；
D．并联电路中，各支路电压相等，粗导体的电阻小，由功率公式可知，粗导体电功率大。故D正确。
故选D。
22、A
【分析】家庭电路中各用电器均为并联的；
但若某一个电器短路会烧坏保险丝，使整个房间断电．
【详解】A、卧室的灯与客厅的灯并联，是互不影响的，所以，卧室的照明电路发生了断路时，卧室的灯熄灭，客厅的灯仍正常发光，故A正确；
B、若卧室的灯泡发生了短路，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故B错误；
C、他家工作电器的总功率过大，家中的保险丝会熔断，则所有房间均会断电，客厅的灯不会发光，故C错误；
D、若进户线断了，整个家庭电路都为断路，所有电灯都不会亮，故D错误．
故选A．
23、D
【解析】由图知，电阻R与滑动变阻器串联，电压表测量电阻R两端的电压，当滑片向左滑动时，变阻器的阻值变小，总电阻变小，由可知，电路中的电流变大，电流表的示数变大；由可知，电阻R两端的电压变大，即电压表的示数也会变大。
故选：D。
24、A
【详解】A．发现有人触电时，千万不能用手将触电人拉开，这样救人者也会触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故A正确；
B．在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容易发生触电事故，故B错误；
C．试电笔可以区分火线和零线，而不是电池正负极，故C错误；
D．用潮湿的手拨动电器设备开关可能会使人触电；故D错误；
25、B
【详解】由于水的比热容较大，所以在吸收相同多的热量时，水的温度升高的比砂石要小，所以水泥砂石地热得烫脚，而泳池里的水却凉凉的。
故应选B。
26、C
【详解】A．摩擦可以使物体原子外的电子发生转移，但不是创造电荷，故A不符合题意；
B．用跟丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的金属箔张开，这个现象不能得出自然界只存在两种电荷，故B不符合题意；
C．用跟丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔带上同种电荷而张开，所以可以说明同种电荷互相排斥，故C符合题意；
D．用跟丝绸摩擦过的玻璃棒接触验电器的金属球，发现验电器的金属箔张开，这个现象不能说明异种电荷互相吸引，故D不符合题意。
27、C
【解析】A、扬声器是利用通电导体在磁场中受力运动的原理工作的，故A错误；B、电磁继电器利用的是电流的磁效应，故B错误；C、动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置，故C正确；D、电动机利用通电导体在磁场中受力运动的原理工作的，故D错误．故选C．
点睛：无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器．在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答．
28、B
【详解】①②根据安培定则可知，电磁铁的左端为N极，右端为S极；根据磁极间的相互作用规律可知，通电后，小磁针将会逆时针旋转，故①②错误；
③闭合开关S1和S2，使滑片P向左滑动，变阻器接入电路的电阻变小，左侧电路中电流变大，电磁铁的磁性增强，巨磁电阻的阻值减小，右侧电路中电流变大，所以指示灯的亮度会变亮，故③正确。
④使滑片P向右滑动，变阻器接入电路的电阻变大，左侧电路中电流变小，电磁铁的磁性变弱，巨磁电阻的阻值变大，右侧电路中电流变小，根据U＝IR可知，灯泡两端的电压减小，即电压表示数变小，故④正确。
故选：B。
29、B
【详解】A．甲实验两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律可知，右侧电阻产生热量多；则右侧容器内空气吸收的热量多，故A错误；
B．乙实验，右侧电阻丝与另一电阻丝并联，故左、右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律可知，左侧电阻产生热量多；则左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大，故B正确；
C．乙实验，右侧电阻丝与另一电阻丝并联，故左、右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系。故C错误；
D．装置乙中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即，两个5Ω的电阻并联，根据并联电路的电流特点知，两电阻阻值相等，则支路中电流相等，I1=I2，所以右边容器中通过电阻的电流是左侧通过电流的一半，由可知，左边容器中的电阻产生的热量是右侧容器电阻丝产生的热量的4倍，故D错误。
30、B
【分析】本题考查电路的设计，关键分析电路，认识开关的作用，选择符合设计要求的电路。
【详解】A．只有同时闭合两个开关，灯泡才能发光，故A项不符合题意；
B．只要闭合任何一个开关，灯泡都能发光，故B项符合题意；
C．闭合下面开关时灯泡不发光，同时闭合两个开关时电路短路，故C项不符合题意；
D．只闭合下面开关时灯泡发光，闭合上面开关时电路短路，故D项不符合题意。
故选B。

二、填空题（每空1分，共10题，20分）
31、不变 变大
【详解】[1][2]无人机在匀速上升过程中，速度不变，质量不变，其动能不变，同时高度增加，重力势能增加。
32、裂 不可再生
【详解】[1]潜艇中的核反应堆发生的是可控的核裂变。
[2]核能不可在短时间内形成，不能源源不断从自然界获得，故属于不可再生能源。
33、甲 短路
【解析】用测电笔来辨别火线与零线时，笔尖接触要检测的导线，手指应接触笔尾金属体，故甲正确；空气开关立刻跳闸，说明电路中的电流过大，电流过大的原因有：①电热水壶插头内部可能发生短路；②接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
34、20
【详解】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，由可得，电源的电压

当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻

因串联电路中总电阻等于各分电阻之和，所以滑动变阻器R2的最大阻值

35、半导体 电源 单向导电
【详解】[1]二极管是由半导体材料制成的，有两根引线，一根为正极，另一根为负极。
[2]根据题意知道，一只柠檬能够使二极管发光，说明柠檬能够提供电能，所以，柠檬相当于电路中的电源。
[3]根据题意知道，当将二极管正负极接线对调时，即它的正负极接反了，而二极管不发光，说明二极管具有单向导电性。
36、甲 5：2 乙 2：5
【详解】[1]由图可知S闭合后，甲、乙两灯都能正常发光，因为甲的额定功率大于乙的，所以甲灯较亮；
[2]此时甲、乙两灯功率之比为

[3][4]根据 的甲、乙两灯的电阻分别为

因为串联电路电压与电阻成正比，所以若将两灯串联接在该电源下，S闭合后乙灯两端的电压较高，实际功率较大，因此乙较亮，此时甲、乙两灯功率之比为

37、40 35 串联
【详解】[1][2][3]由题意可知，要用一个的电阻，而手边有、的电阻，可以考虑选择这个电阻串联来获得，即

38、b
【解析】当有人闯入保密室时，开关 S 自动闭合，此时控制电路有电流，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮。
39、该电能表所接电路中的用电器每消耗1kW•h电能，电能表转盘转3000转 100
【详解】[1]电能表表盘上标有“3000r/ kW•h"，表示该电能表所接电路中的用电器每消耗1kW•h电能，电能表转盘转3000转；
[2]转盘转15转，电能消耗的电能为：
W==0.005 kW•h，
电灯的电功率为：
P===0.1kW=100W。
40、75 66.7%
【详解】[1]拉力的功率为

[2]斜面的机械效率是

三、实验题（每空1分，共2题，15分）
41、图略 小灯泡断路 滑动变阻器选择上面两个接线柱 A 电压表 0.5 不能 灯丝电阻随温度升高而增大
【详解】(1)[1]由于要求滑动变阻器向右滑灯泡变暗，说明滑动变阻器向右滑时，接入电路的电阻增大，所以，应把A接线柱接入电路，小灯泡额定电压为2.5V，所以，电压表使用0--3V量程，故电路连接如下：

(2)[2]根据题意知道，闭合开关，移动变阻器滑片，发现小灯泡始终不亮，电流表无示数，但电压表有示数，则原因可能是小灯泡断路；
[3]闭合开关后，发现灯泡发光较亮，且移动滑片时，灯泡的亮度不变，说明滑动变阻器接入电路的阻值太小，即将上面两个接线柱接入电路；
(3)[4][5]由于灯在额定电压下正常发光，示数为1.8V小于灯的额定电压2.5V，应增大灯的电压，由串联电路电压的规律知道，应减小变阻器的电压，即应减小变阻器连入电路中的电阻大小，故滑片向A移动，直到电压表示数为额定电压2.5V；
[6]由图乙所示的电流表知道，电流表选用小量程，分度值为0.02A，电流为0.2A；故小灯泡的额定功率是：
P=UI=2.5V×0.2A=0.5W；
(4)[7][8]探究电流与电压的关系要控制电阻不变，而灯的灯丝电阻随温度升高而增大，故不能在不改变图甲电路和元件的前提下，探究电流与电压的关系。
42、 待测电阻R断路 0.18A 15 滑动变阻器滑片位置 电阻箱旋钮 电流表示数为I
【详解】（1）原电路中，电压表测电源电压是错误的，电压表应则灯的电压，改正如下：

（2）闭合开关，电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的待测电阻R断路；
（3）第3次实验时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流表的示数为0.18A；
由欧姆定律可得，待测电阻值为：
R＝＝＝15Ω；
（4）实验步骤：
①闭合开关S，将S1拨至“1“，调节滑动变阻器的滑片至某一位置，电流表示数为I；
②再将S1拨至“2”，保持滑动变阻器滑片位置不动，调节电阻箱旋钮使电流表示数为I，读出电阻箱的示数；由于电源电压不变，电路中的电流和变阻器接入电路的阻值均不变，根据欧姆定律可知，电阻箱的示数即为待测电阻Rx的阻值．

四、计算题（每题10分，共2题，20分）
43、（1）6V（2）60Ω（3）72J
【解析】（1）闭合开关S、断开S1时，电路为R2的简单电路，电流表测通过R2的电流；当S、S1都闭合时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，电流表示数的变化量即为通过R1的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据并联电路的电压特点和欧姆定律求出电
