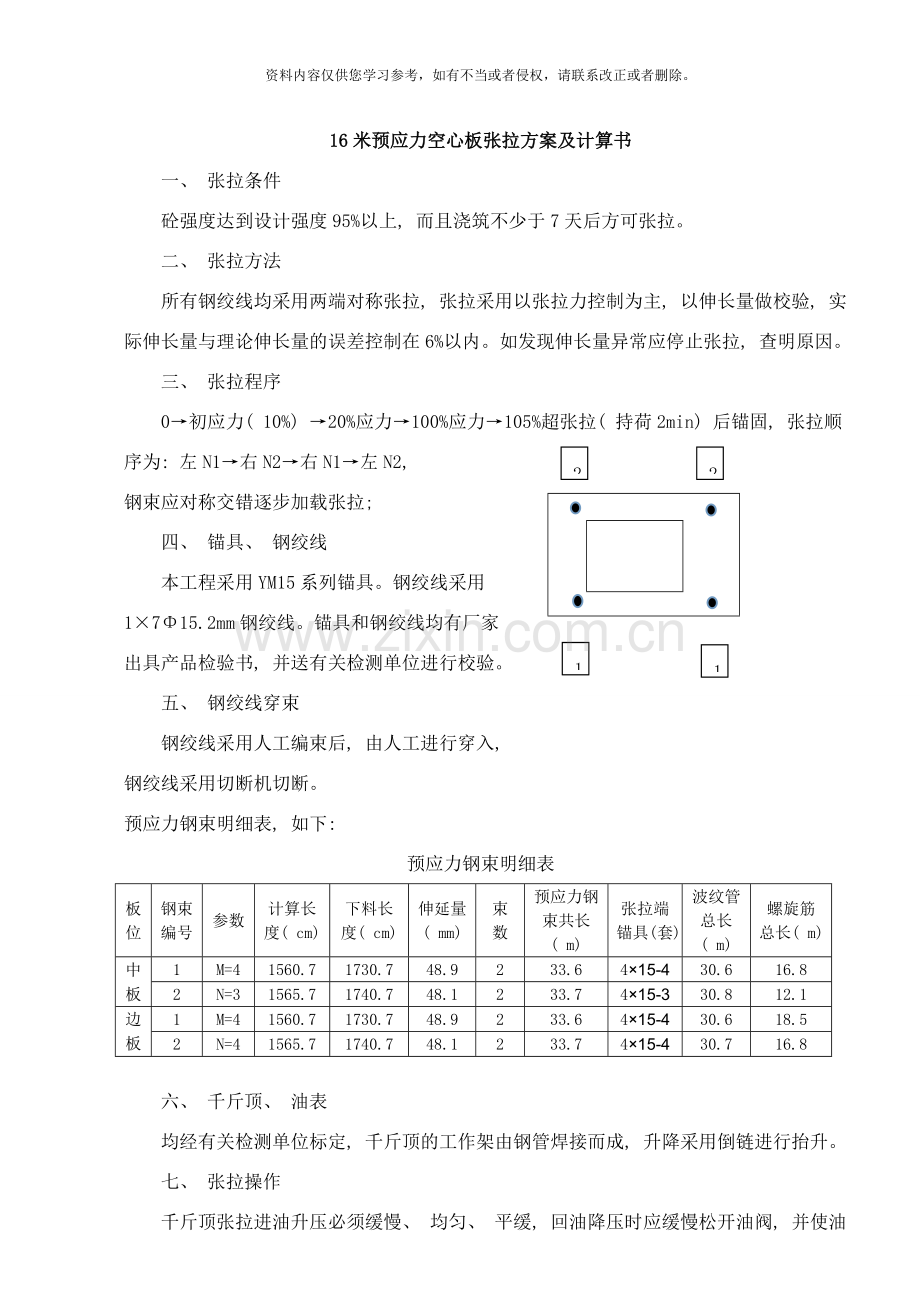

16米预应力空心板张拉方案及计算书
一、 张拉条件
砼强度达到设计强度95%以上, 而且浇筑不少于7天后方可张拉。
二、 张拉方法
所有钢绞线均采用两端对称张拉, 张拉采用以张拉力控制为主, 以伸长量做校验, 实际伸长量与理论伸长量的误差控制在6%以内。如发现伸长量异常应停止张拉, 查明原因。
三、 张拉程序
2
2
0→初应力( 10%) →20%应力→100%应力→105%超张拉( 持荷2min) 后锚固, 张拉顺序为: 左N1→右N2→右N1→左N2,

钢束应对称交错逐步加载张拉;
1
1
四、 锚具、 钢绞线
本工程采用YM15系列锚具。钢绞线采用
1×7Φ15.2mm钢绞线。锚具和钢绞线均有厂家
出具产品检验书, 并送有关检测单位进行校验。
五、 钢绞线穿束
钢绞线采用人工编束后, 由人工进行穿入,
钢绞线采用切断机切断。
预应力钢束明细表, 如下:
预应力钢束明细表
板位
钢束编号
参数
计算长度( cm)
下料长度( cm)
伸延量( mm)
束数
预应力钢束共长( m)
张拉端锚具( 套)
波纹管总长( m)
螺旋筋总长( m)
中板
1
M=4
1560.7
1730.7
48.9
2
33.6
4×15-4
30.6
16.8
2
N=3
1565.7
1740.7
48.1
2
33.7
4×15-3
30.8
12.1
边板
1
M=4
1560.7
1730.7
48.9
2
33.6
4×15-4
30.6
18.5
2
N=4
1565.7
1740.7
48.1
2
33.7
4×15-4
30.7
16.8

六、 千斤顶、 油表
均经有关检测单位标定, 千斤顶的工作架由钢管焊接而成, 升降采用倒链进行抬升。
七、 张拉操作
千斤顶张拉进油升压必须缓慢、 均匀、 平缓, 回油降压时应缓慢松开油阀, 并使油缸回程到底。梁端张拉工每张拉到整数时举手示意保持两端千斤顶力争同步工作。

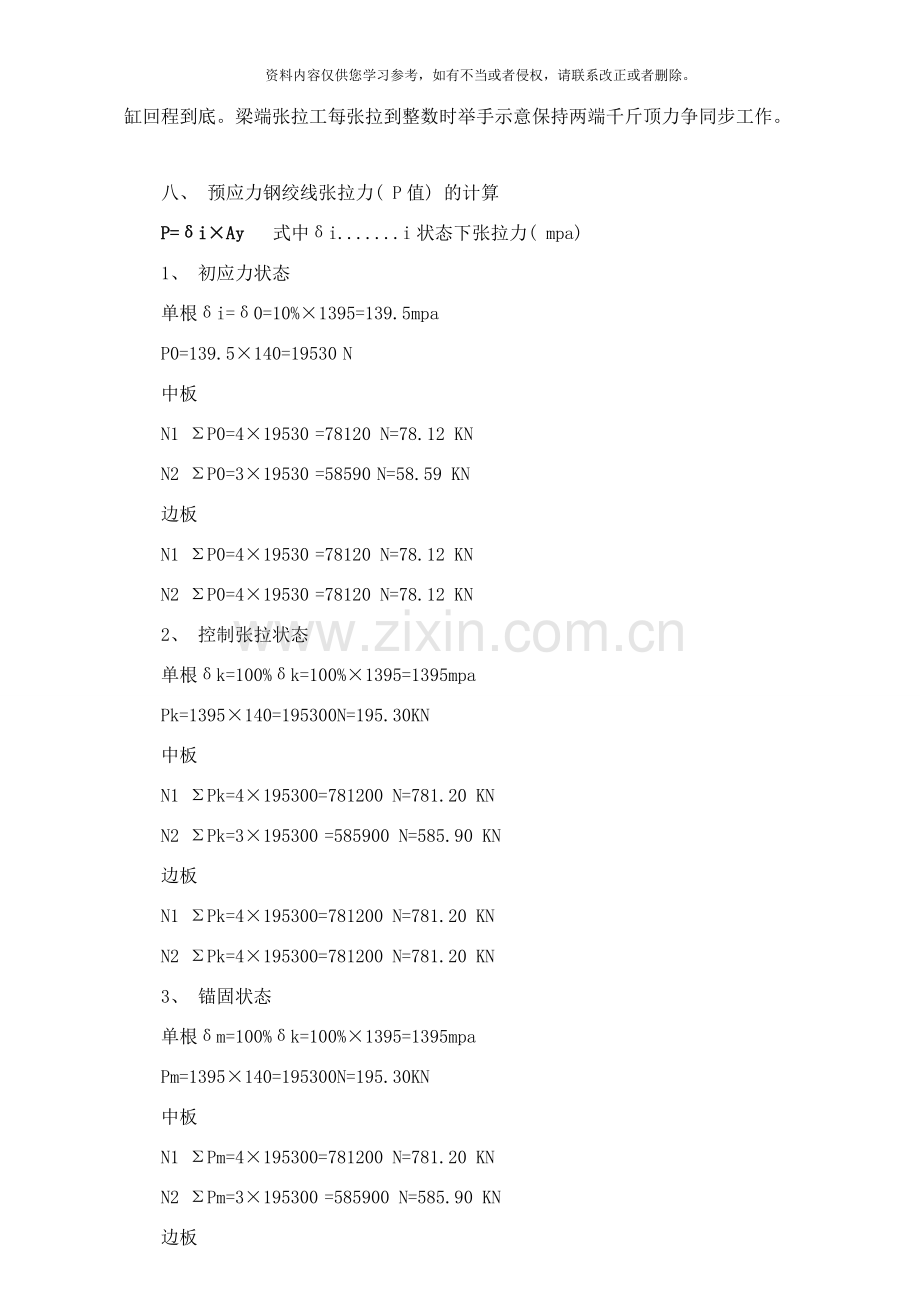

八、 预应力钢绞线张拉力( P值) 的计算
P=δi×Ay 式中δi.......i状态下张拉力( mpa)
1、 初应力状态
单根δi=δ0=10%×1395=139.5mpa
P0=139.5×140=19530 N
中板
N1 ΣP0=4×19530 =78120 N=78.12 KN
N2 ΣP0=3×19530 =58590 N=58.59 KN
边板
N1 ΣP0=4×19530 =78120 N=78.12 KN
N2 ΣP0=4×19530 =78120 N=78.12 KN
2、 控制张拉状态
单根δk=100%δk=100%×1395=1395mpa
Pk=1395×140=195300N=195.30KN
中板
N1 ΣPk=4×195300=781200 N=781.20 KN
N2 ΣPk=3×195300 =585900 N=585.90 KN
边板
N1 ΣPk=4×195300=781200 N=781.20 KN
N2 ΣPk=4×195300=781200 N=781.20 KN
3、 锚固状态
单根δm=100%δk=100%×1395=1395mpa
Pm=1395×140=195300N=195.30KN
中板
N1 ΣPm=4×195300=781200 N=781.20 KN
N2 ΣPm=3×195300 =585900 N=585.90 KN
边板
N1 ΣPm=4×195300=781200 N=781.20 KN
N2 ΣPm=4×195300=781200 N=781.20 KN
九、 实际伸长量的计算和测量
初应力数值到达后, 应在预应力钢束的两端精确的标以记号, 预应力钢束的伸长量从记号起量, 张拉力和伸长量的读数应在张拉过程中分段读出。
ΔL=ΔL1+ΔL2
ΔL1→从初始拉力至最大张拉力之间的实际伸长量;
ΔL2→初始拉力时的推算伸长量( 相邻级的伸长度) ;
十、 伸长率误差的计算
( 实测伸长量—理论伸长值) / 理论伸长值×100%, 张拉过程中该误差应小于6%。
十一、 预应力钢束的封头
张拉工序完成后经监理工程师同意后, 对外露钢绞线进行切割, 锚固后的外露长度必须满足10～50mm的要求。
十二、 施加预应力的注意事项
1、 钢束中的每一根钢绞线应从相对应的锚环孔中穿出, 不允许出现钢绞线拧筋现象。
2、 锚具中心线与孔道中心线重合。
3、 张拉机油箱应保持85%的油位, 不足時用相同油液补充。
4、 连续张拉油泵的千斤顶的油管应保持清洁, 连接时要紧密不得漏油。
5、 张拉机具出现不正常现象, 应重新进行校验。
十三、 根据标定报告计算出压力表读数和张拉力对照表
锚下控制力: 0.75fpk=0.75×1860=1395mpa
单根Φ15.2钢绞线张拉力=1395×106×1.4×106=195300( N) =195.3( KN)
—( 140mm2为单根Φ15.2钢绞线截面面积)
各线性回归方程详见”千斤顶标定报告”。中梁、 边梁各级张拉应力详见下表:
16米预应力空心板梁张拉钢绞线张拉应力计算
液压式千斤顶YDC- 型
千斤顶编号: 13219 , 油泵01#, 油压表编号: 1D1244269
张拉力( X: KN) 与油压( y: mpa) 回归方程: Y=0.02714X-0.30000
梁板类型
钢束编号
钢绞线根数
张拉阶段
张拉控制力( kN)
油压表读数( mpa)
分段理论伸长量( mm)
累计理论伸长量( mm)
中梁
N1
4
1
10%
195.3
78.12
1.82

2
20%
195.3
156.24
3.94

3
100%
195.3
781.2
20.90

N2
3
1
10%
195.3
58.59
1.29

2
20%
195.3
117.18
2.88

3
100%
195.3
585.9
15.60

液压式千斤顶YDC- 型
千斤顶编号: 13220 , 油泵02#, 油压表编号: 1D1244215
张拉力( X: KN) 与油压( y: mpa) 回归方程: Y=0.02738X+0.15526
梁板类型
钢束编号
钢绞线根数
张拉阶段
张拉控制力( kN)
油压表读数( mpa)
分段理论伸长量( mm)
累计理论伸长量( mm)
中梁
N1
4
1
10%
195.3
78.12
2.29

2
20%
195.3
156.24
4.43

3
100%
195.3
781.2
21.54

N2
3
1
10%
195.3
58.59
1.76

2
20%
195.3
117.18
3.36

3
100%
195.3
585.9
16.20

16米预应力空心板梁张拉钢绞线张拉应力计算
液压式千斤顶YDC- 型
千斤顶编号: 13219 , 油泵01#, 油压表编号: 1D1244269
张拉力( X: KN) 与油压( y: mpa) 回归方程: Y=0.02714X-0.30000
梁板类型
钢束编号
钢绞线根数
张拉阶段
张拉控制力( kN)
油压表读数( mpa)
分段理论伸长量( mm)
累计理论伸长量( mm)
边梁
N1
4
1
10%
195.3
78.12
1.82

2
20%
195.3
156.24
3.94

3
100%
195.3
781.2
20.90

N2
4
1
10%
195.3
78.12
1.82

2
20%
195.3
156.24
3.94

3
100%
195.3
781.2
20.90

液压式千斤顶YDC- 型
千斤顶编号: 13220 , 油泵02#, 油压表编号: 1D1244215
张拉力( X: KN) 与油压( y: mpa) 回归方程: Y=0.02738X+0.15526
梁板类型
钢束编号
钢绞线根数
张拉阶段
张拉控制力X( kN)
油压表读数( mpa)
分段理论伸长量( mm)
累计理论伸长量( mm)
边梁
N1
4
1
10%
195.3
78.12
2.29
34.2

2
20%
195.3
156.24
4.43

3
100%
195.3
781.2
21.54
38
76
N2
4
1
10%
195.3
78.12
2.29

2
20%
195.3
156.24
4.43

3
100%
195.3
781.2
21.54

十四、 钢绞线伸长量计算
1、 钢绞线理论伸长( ΔL) 计算公式:
ΔL=Pp ×L/Ap ×Ep
Pp =Pk×[1-e-(kL+μθ)]/(kL+μθ)
其中:
Pp— 预应力钢束的平均张拉力, N;
P k— 预应钢束张拉端的张拉力, N;
ΔL—预应力钢束理论伸长值, cm;
e—常数( e=2.7183)
K—孔道每米局部偏差对摩擦的影响系数; ( 取0.0015)
x—从张拉端至计算截面孔道长度, 正弯矩该长度应加上千斤顶和锚具的工作长度350mm。( 应考虑千斤顶工作长度及设计图纸对不同梁板在曲线段的参数X值。)
μ—预应力钢束与孔道壁的摩擦系数; ( 取0.25)
θ—从张拉端至计算截面曲线孔道部分切线的夹角之和, rad;
L—预应力筋长度(mm)
Ap—预应力钢束截面面积, mm2; (取140mm2)
Ep—预应力钢束弹性模量, MPa; (取1.95×105N/mm2)

计算说明: 中跨梁两端对称以采用单端计算的方法进行, 边跨梁则分别计算。
(kx+μθ)计算:
以上伸长量是标准跨距伸长量, 当梁长发生变化时, 预应力筋长度是在粱中间直线段调整。故, 在计算每片梁理论伸长量时, 只需将中间直线段伸长量L3按粱长变化后的直线段长度带入公式计算即可, 直线段L1和曲线段L2的伸长量不变。当每束钢绞线中钢绞线根数发生变化时, 只是增加张拉力, 单根钢绞线伸长量不变。
2、 边板和中板伸长量:
1) 、 N1筋伸长量ΔLN1计算
L1=A+B ( 其中A为1/2预应力钢绞线设计长度, B为千斤顶长度, 加工锚具长度取0.6cm)
L1=11.057/2+1.396+0.35+0.879=8.1535 m
Θ1=0 Θ2=0.0698 Θ3=0
K×L1+μ×Θ=0.0015×8.1535+0.25×0.0698=0.02968
P平均=Pk×[1-e-(kL+μθ)]/(kL+μθ)
=[1.953×105×(1－2.7183－0.02968)]/0.02968
=[1.953×105×(1－0.98064)]/0.02968
= 1.27392×105 N
ΔLN1=P平均×L1/Ap ×Ep×100×2
=1.27392×105 ×8.1535/0.273×105×100×2
=0.038047×100×2
=7.61 cm
2) 、 N2筋伸长量ΔLN2计算
L2=8.975/2+1.571+0.35+1.77=8.1785 m
Θ1=0 Θ2=0.1571 Θ3=0
K×L2+μ×Θ=0.0015×8.1785 +0.25×0.1571=0.05154
P平均=Pk×[1-e-(kL+μθ)]/(kL+μθ)
=[1.953×105×(1－2.7183－0.05154)]/0.05154
=[1.953×105×(1－0.94976)]/0.05154
= 1.9037×105 N
ΔLN2=P平均×L1/Ap ×Ep×100×2
=1.9037×105×8.1785 / 0.273×105×100×2
=0.057031×100×2
=11.41 cm

分段详细计算见下表:
16米预应力空心板梁张拉钢绞线理论伸长量计算( N1)
钢绞线编号
预应力筋分段
分段
长度
L
( ㎜)
局部偏差
对摩擦的
影响系数
K
分段中各曲线的切线夹角和
Θ
( rad)
预应力
筋和孔
道壁的
摩擦系
数u
张拉
控制
力
( kN)
预应
力筋
截面
Ap
(㎜2)
预应力筋弹性
模量
Ep
(N/㎜2)
kx+μθ
( x单位: m)
e-(kL+μθ)
分段起点张拉
力
Pq
(kN)
分段终点张拉力Pz
(kN)
分段平均张拉力
P
(kN)
分段
伸长
量
ΔL( ㎜)

总伸长量( 一端)
L
( ㎜)

N1
ab
1229.0
0.0015
0
0.25
195.3
140
195000
0.00184
0.99816
195.300
194.940
195.120

bc
1396.0
0.0015
0.0698
0.25
195.3
140
195000
0.01955
0.98064
194.940
191.167
193.047

cd
5528.5
0.0015
0
0.25
195.3
140
195000
0.00829
0.99174
191.167
189.588
190.376

R= T=698
钢束图
工作长度 350
1
mΦ15.2
15607
d
879
b
θ
1396
c

11057 / 2

a

附注: 采用两端同时对称张拉

16米预应力空心板梁张拉钢绞线理论伸长量计算( N2)
钢绞线编号
预应力筋分段
分段
长度
L
( ㎜)
局部偏差
对摩擦的
影响系数
K
分段中各曲线的切线夹角和
Θ
( rad)
预应力
筋和孔
道壁的
摩擦系
数u
张拉
控制
力
( kN)
预应
力筋
截面
Ap
(㎜2)
预应力筋弹性
模量
Ep
(N/㎜2)
kx+μθ
( x单位: m)
e-(kL+μθ)
分段起点张拉
力
Pq
(kN)
分段终点张拉力Pz
(kN)
分段平均张拉力
P
(kN)
分段
伸长
量
ΔL( ㎜)

总伸长量( 一端)
L
( ㎜)

N2
ab
2370.0
0.0015
0
0.25
195.3
140
195000
0.00184
0.99816
195.300
194.940
195.120

bc
1571.0
0.0015
0.1571
0.25
195.3
140
195000
0.01955
0.98064
194.940
191.167
193.047

cd
4487.5
0.0015
0
0.25
195.3
140
195000
0.00829
0.99174
191.167
189.588
190.376

工作长度 350
R=1000 T=787
钢束图
2
nΦ15.2
15657
d
2020
b
θ
1571
c
a

8975 / 2

附注: 采用两端同时对称张拉
