户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
进线柜 1AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508236
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
245
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
42
43
43
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
51.2
0.5
0.0
27.3
0
B相
50.9
0.0
27.3
C相
50.7
0.0
27.3
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
199.7
210
79
分闸线圈
198.2
190
86

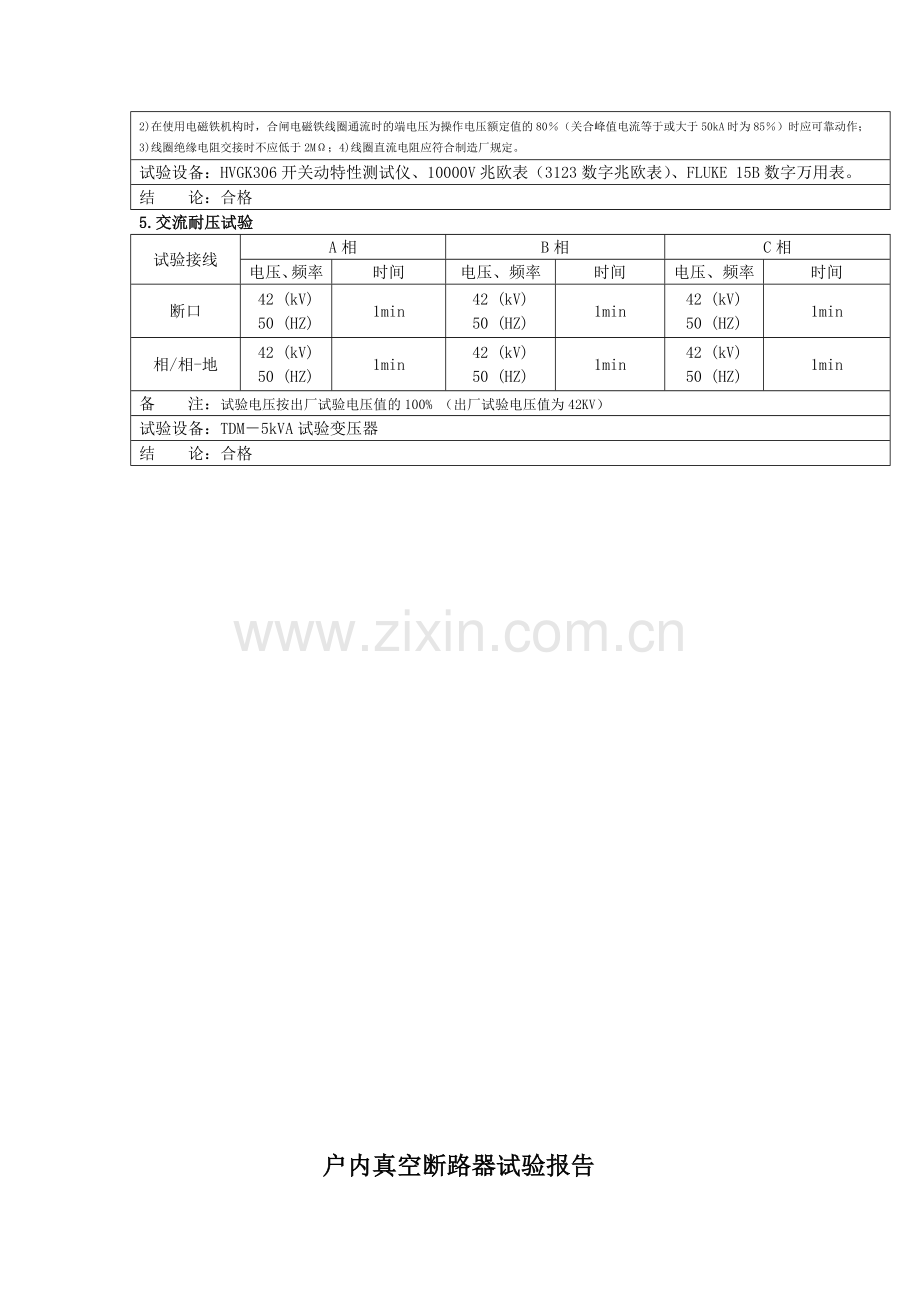

备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格

户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
变压器柜 3AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508229
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
234
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
44
44
44
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
50.1
0.4
0.0
26.4
0.2
B相
50.5
0.0
26.2
C相
50.1
0.0
26.3
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
201.2
205
80
分闸线圈
199.3
196
78
备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格

户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
变压器柜 4AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508241
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
225
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
45
44
45
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
49.7
0.4
0.0
27.1
0.2
B相
50.0
0.0
26.9
C相
49.6
0.0
27.1
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
201.9
210
88
分闸线圈
198.1
185
81
备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格

户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
变压器柜 5AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508244
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
212
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
44
44
43
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
49.9
0.3
0.0
26.9
0.2
B相
49.7
0.0
26.8
C相
50.0
0.0
26.7
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
201.6
205
80
分闸线圈
198.3
190
94
备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格

户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
变压器柜 6AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508243
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
215
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
44
43
42
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
50.6
0.5
0.0
26.5
0.1
B相
50.8
0.0
26.5
C相
50.3
0.0
26.6
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
199.8
201
79
分闸线圈
198.9
186
81
备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格

户内真空断路器试验报告
工程名称
德化百德畔山云海1#配电房
装设单元
馈线柜柜 7AH
型号
VS1(ZN 63A)
制造厂家
常州深源力拓开关有限公司
额定电压(kV)
12
额定电流(A)
630
操作电压（V）
DC 220
额定短路开断电流(kA)
25
储能电压（V）
DC 220
试验日期
2015.12.29
出厂日期
2015.08
环境温度（℃）
14
出厂编号
V1508234
相对湿度（%）
65
1.绝缘电阻测量
测试项目
A相(MΩ)
B相(MΩ)
C相(MΩ)
试验前
试验后
试验前
试验后
试验前
试验后
断口
>5000
>5000
>5000
>5000
>5000
>5000
相/相-地
>5000
>5000
>5000
>5000
>5000
>5000
二次回路绝缘
215
二次回路
耐压
试验电压
试验时间
结果
2500V
60s
通过
备 注：绝缘拉杆绝缘电阻：10kV>1200MΩ、35kV>3000MΩ、110kV及220kV >6000MΩ、500kV>10000MΩ。线圈绝缘电阻交接时不应低于2MΩ，二次回路绝缘电阻不低于10 MΩ；耐压可用2500V兆欧表代替。
试验设备：10000V兆欧表（3123数字兆欧表）
结 论：合格
2. 导电回路电阻测量
测试项目
A相
B相
C相
阻值（μΩ）
43
42
43
备 注：导通回路电阻值应符合制造厂规定；回路电阻≤60μΩ。
试验设备：
结 论：合格
3. 断路器分、合闸时间测试
项目
相别
合闸
（ms）
合闸同期
（ms）
合闸弹跳
分闸
（ms）
分闸同期
（ms）
A相
50.1
0.4
0.0
27.2
0.4
B相
49.8
0.0
27.6
C相
49.7
0.0
27.0
备 注：厂家要求1）合闸时间35ms≤t≤70ms；2）分闸时间20ms≤t≤50ms；3）合、分闸不同期性≤2ms；
4）合闸弹跳时间≤2ms。
试验设备：HVGK306开关动特性测试仪
结 论：合格
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
测试项目
直流电阻值（Ω）
绝缘电阻值（MΩ）
最低动作电压（V）
合闸线圈
198.3
240
76
分闸线圈
197.2
210
83
备 注：1)合闸脱扣器在额定电源电压的80～110%范围内应可靠动作，当电源电压等于或小于额定电源电压的30%时，不应动作；分闸脱扣器在额定电源电压的65～110%（直流）或80～110%（交流）范围内应可靠动作，当电源等于或小于额定电源电压的30%时，不应动作；
2)在使用电磁铁机构时，合闸电磁铁线圈通流时的端电压为操作电压额定值的80％（关合峰值电流等于或大于50kA时为85％）时应可靠动作；
3)线圈绝缘电阻交接时不应低于2MΩ；4)线圈直流电阻应符合制造厂规定。
试验设备：HVGK306开关动特性测试仪、10000V兆欧表（3123数字兆欧表）、FLUKE 15B数字万用表。
结 论：合格
5.交流耐压试验
试验接线
A相
B相
C相
电压、频率
时间
电压、频率
时间
电压、频率
时间
断口
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
相/相-地
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
42 (kV)
50 (HZ)
1min
备 注：试验电压按出厂试验电压值的100% （出厂试验电压值为42KV）
试验设备：TDM－5kVA试验变压器
结 论：合格
