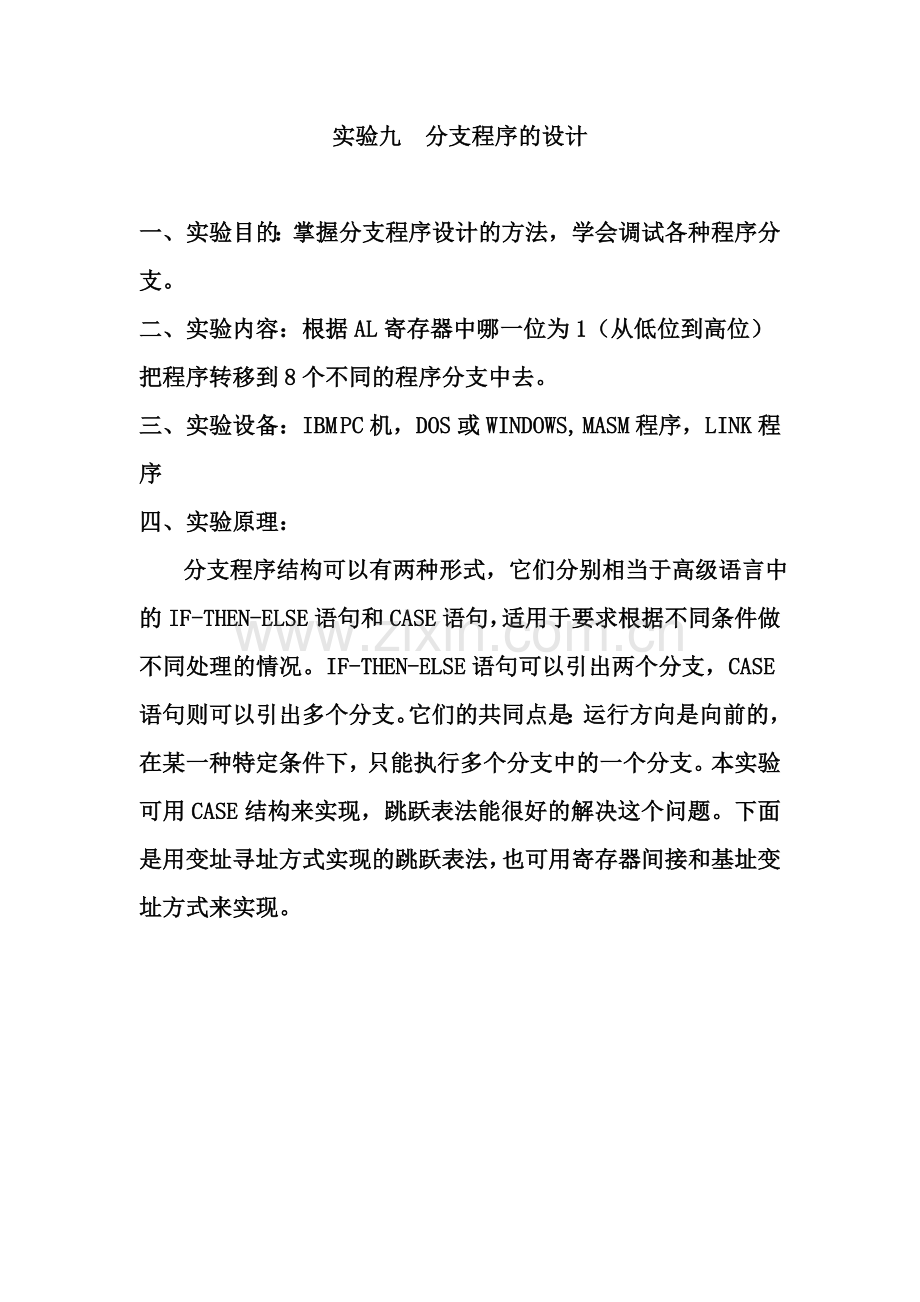

实验九 分支程序的设计

一、实验目的：掌握分支程序设计的方法，学会调试各种程序分支。
二、实验内容：根据AL寄存器中哪一位为1（从低位到高位）把程序转移到8个不同的程序分支中去。
三、实验设备：IBM PC机，DOS或WINDOWS, MASM程序，LINK程序
四、实验原理：
分支程序结构可以有两种形式，它们分别相当于高级语言中的IF-THEN-ELSE语句和CASE语句，适用于要求根据不同条件做不同处理的情况。IF-THEN-ELSE语句可以引出两个分支，CASE语句则可以引出多个分支。它们的共同点是：运行方向是向前的，在某一种特定条件下，只能执行多个分支中的一个分支。本实验可用CASE结构来实现，跳跃表法能很好的解决这个问题。下面是用变址寻址方式实现的跳跃表法，也可用寄存器间接和基址变址方式来实现。

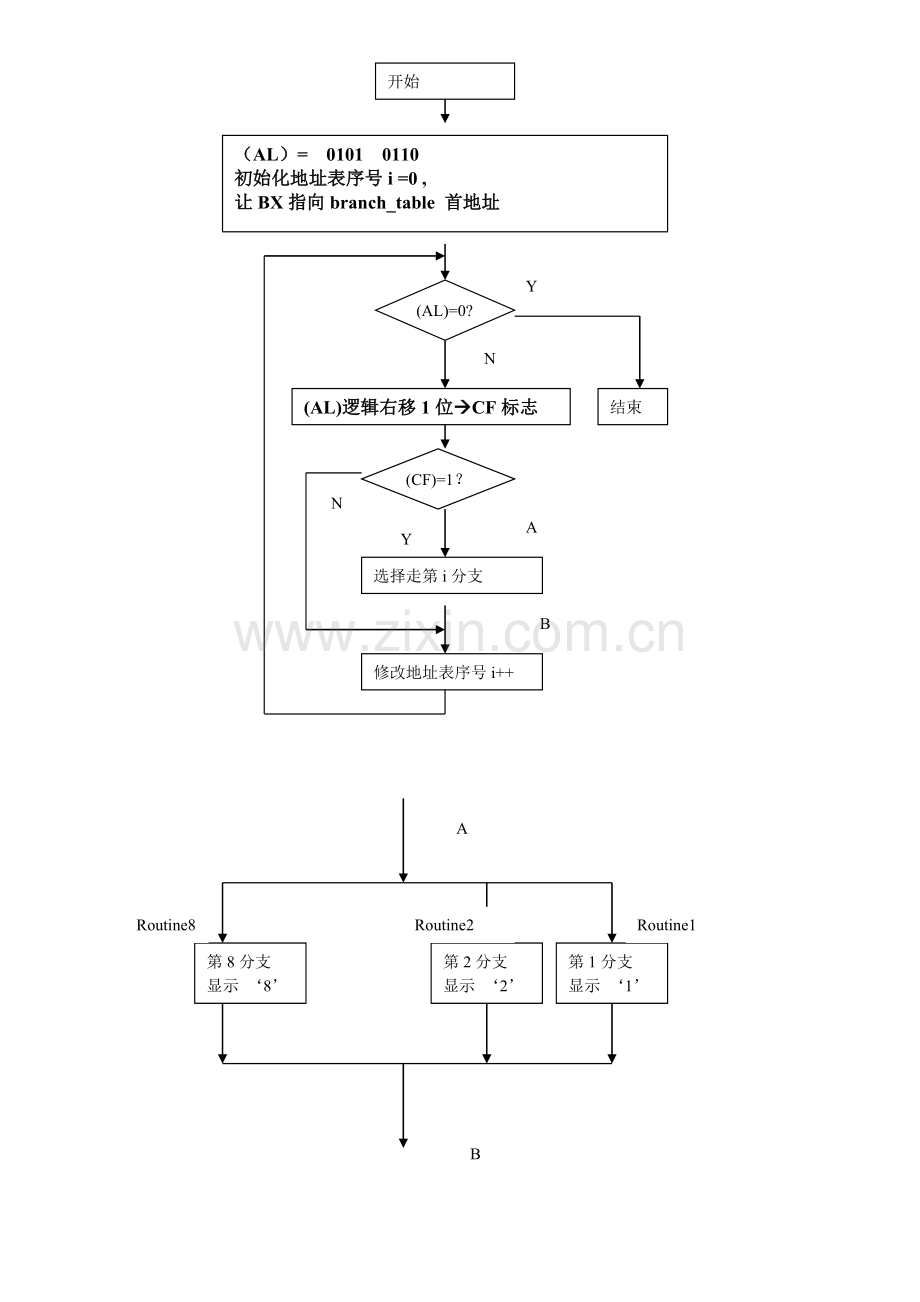

开始
（AL）= 0101 0110
初始化地址表序号i =0 ,
让BX指向branch_table 首地址
(AL)=0?)
结束
Y
N
(AL)逻辑右移1位àCF标志
(CF)=1？？
Y
选择走第i分支
修改地址表序号i++
N
A
B

第1分支
显示 ‘1’
第2分支
显示 ‘2’

第8分支
显示 ‘8’

A
B
Routine1
Routine2
Routine8

源程序
branch_address segment
branch_table dw routine_1
dw routine_2
dw routine_3;
dw routine_4;
dw routine_5;
dw routine_6;
dw routine_7;
dw routine_8;
x EQU 25+36
branch_address ends;

procedure_select segment;
main proc far;
assume cs: procedure_select ,ds: branch_address;
start:
push ds;
sub bx,bx;
push bx;
mov bx, branch_address
mov ds,bx;

mov al,56h ；（al）=0101 0110
mov si,0;
mov bx, offset branch_table

lab1:
cmp al,0;
je exit

shr al,1;
jnc lab0 ;
jmp [bx+si];

lab0: add si,2

jmp lab1
exit: ret

routine_1: mov dl,'1';
mov ah,2
int 21h
jmp lab0
routine_2: mov dl,'2';
mov ah,2
push ax
int 21h
pop ax
jmp lab0

routine_3: mov dl,'3';
mov ah,2
push ax
int 21h
pop ax
jmp lab0
routine_4: mov dl,'4';
mov ah,2
push ax
int 21h
pop ax
jmp lab0
routine_5: mov dl,'5';
mov ah,2
push ax
int 21h
pop ax
jmp lab0
routine_6: mov dl,'6';
mov ah,2
push ax
int 21h
pop ax
jmp lab0
routine_7: mov dl,'7';
mov ah,2
push ax
int 21h
pop ax
jmp lab0
routine_8: mov dl,'8';
mov ah,2
push ax
int 21h
pop ax
jmp lab0

main endp
procedure_select ends
end start

五。实验过程
1.用记事本编辑源程序代码，保存为sy9.asm文件
2.汇编翻译，连接
汇编、连接，按照按默认回答，获得sy9.exe文件
3.调试运行sy9.exe
(1)观察代码段，数据段在内存中的地址范围（用U命令结合源代码，观察段名称被翻译成的立即数）
（2） 键入debug sy9.exe,进入调试状态。在调试提示符下，用U命令，查看机器代码在内存中的位置.
(3)观察每一次循环到 jmp[bx+si]时，CF的值si 的值，看是否按CF和SI/2来跳到相应的routine中去。

六．思考题：
（1） Jmp [bx+si] 属于什么类型的跳转方式（直接？间接？段内？段外）
（2） 程序用什么方法实现多分支跳转的？
