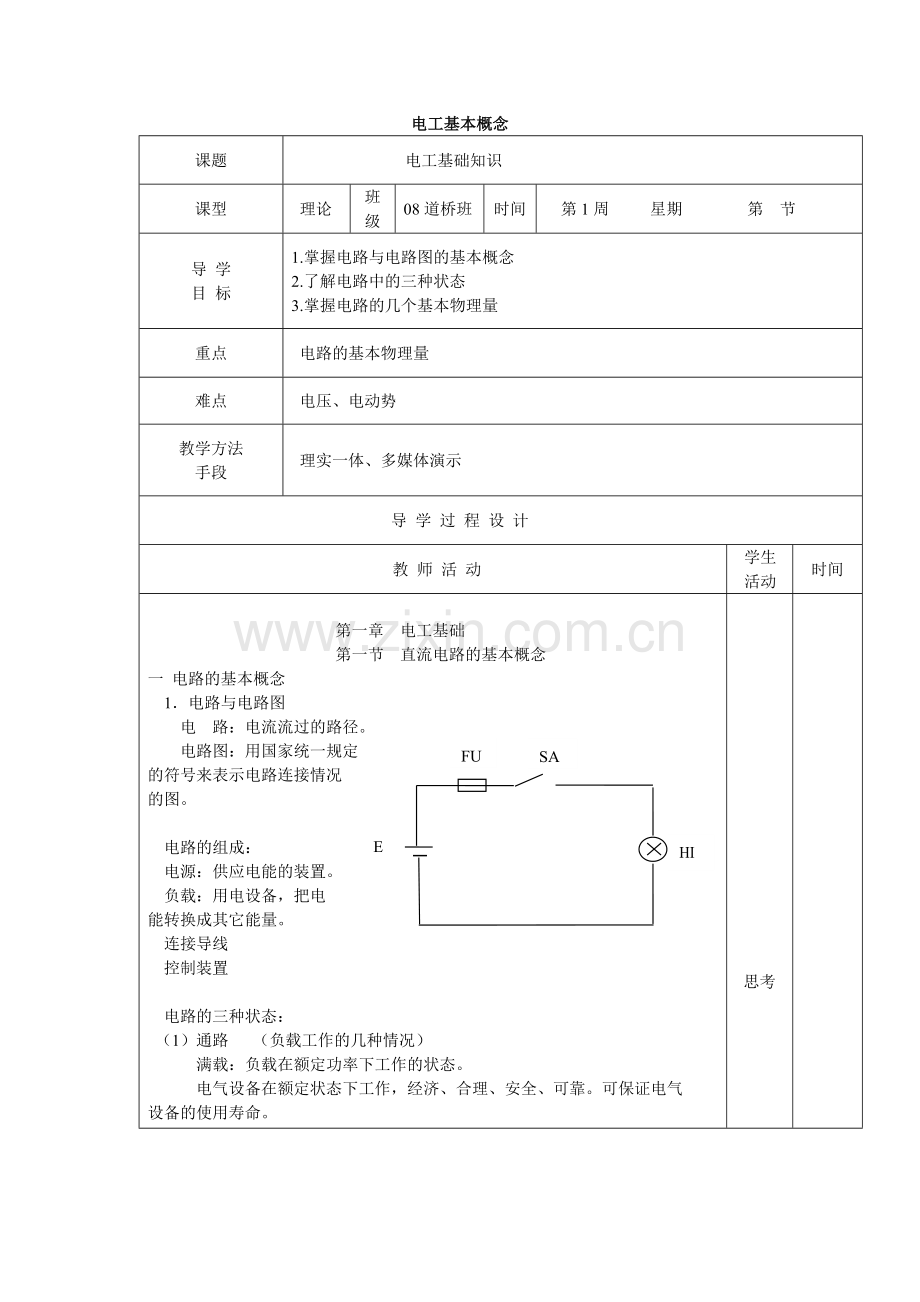

电工基本概念
课题
电工基础知识
课型
理论
班级
08道桥班
时间
第1周 星期 第 节
导 学
目 标
1.掌握电路与电路图的基本概念
2.了解电路中的三种状态
3.掌握电路的几个基本物理量
重点
电路的基本物理量
难点
电压、电动势
教学方法
手段
理实一体、多媒体演示
导 学 过 程 设 计
教 师 活 动
学生活动
时间

第一章 电工基础
第一节 直流电路的基本概念
一 电路的基本概念
1．电路与电路图
电 路：电流流过的路径。
FU
SA
E
电路图：用国家统一规定
的符号来表示电路连接情况
的图。

HI
电路的组成：
电源：供应电能的装置。
负载：用电设备，把电
能转换成其它能量。
连接导线
控制装置

电路的三种状态：
（1）通路 （负载工作的几种情况）
满载：负载在额定功率下工作的状态。
电气设备在额定状态下工作，经济、合理、安全、可靠。可保证电气
设备的使用寿命。

思考

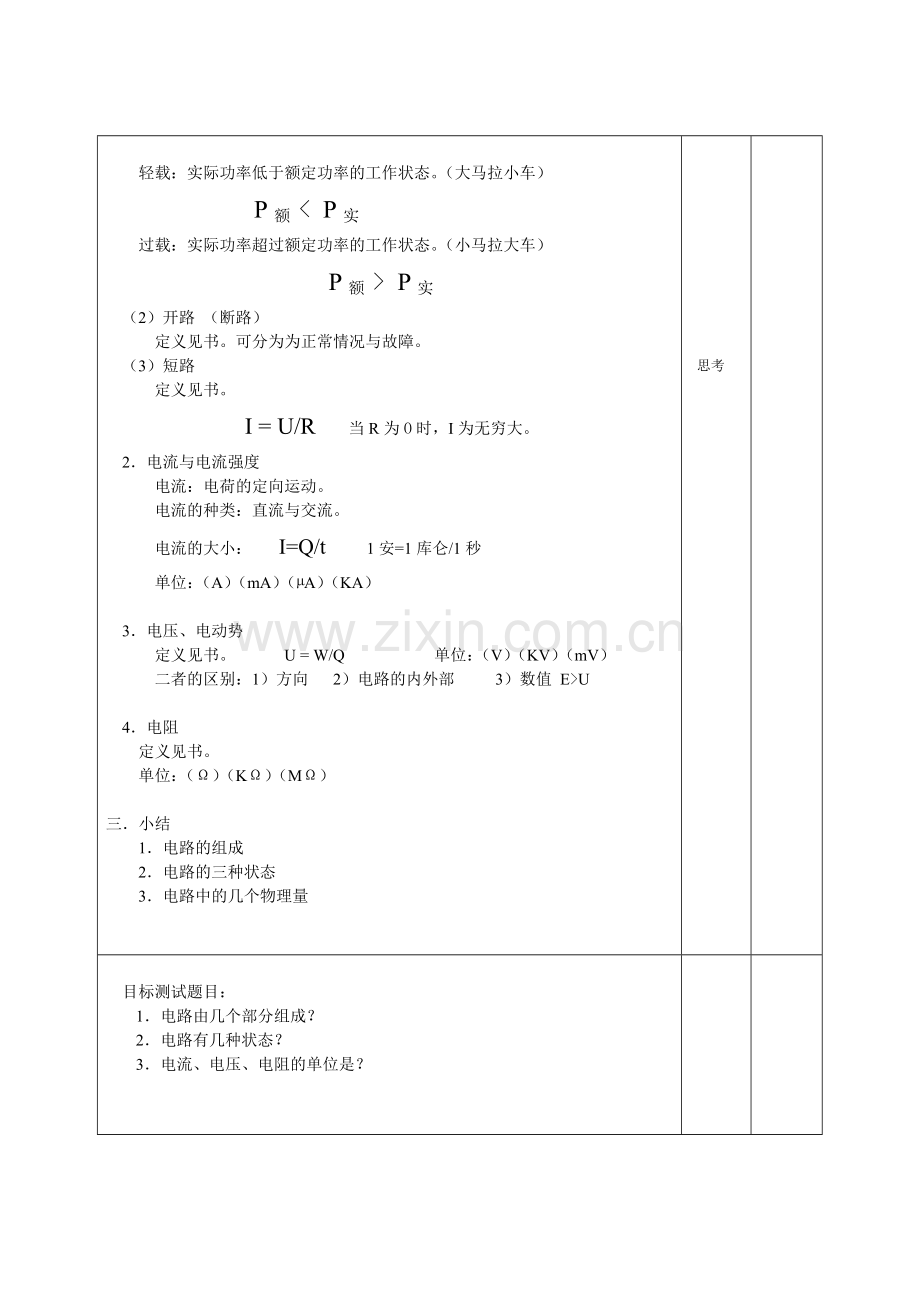

轻载：实际功率低于额定功率的工作状态。（大马拉小车）
P额 < P实
过载：实际功率超过额定功率的工作状态。（小马拉大车）
P额 > P实
（2）开路 （断路）
定义见书。可分为为正常情况与故障。
（3）短路
定义见书。
I = U/R 当R为O时，I为无穷大。
2．电流与电流强度
电流：电荷的定向运动。
电流的种类：直流与交流。
电流的大小： I=Q/t 1安=1库仑/1秒
单位：（A）（mA）（µA）（KA）

3．电压、电动势
定义见书。 U = W/Q 单位：（V）（KV）（mV）
二者的区别：1）方向 2）电路的内外部 3）数值 E>U

4．电阻
定义见书。
单位：（Ω）（KΩ）（MΩ）

三．小结
1．电路的组成
2．电路的三种状态
3．电路中的几个物理量

思考

目标测试题目：
1．电路由几个部分组成？
2．电路有几种状态？
3．电流、电压、电阻的单位是？
