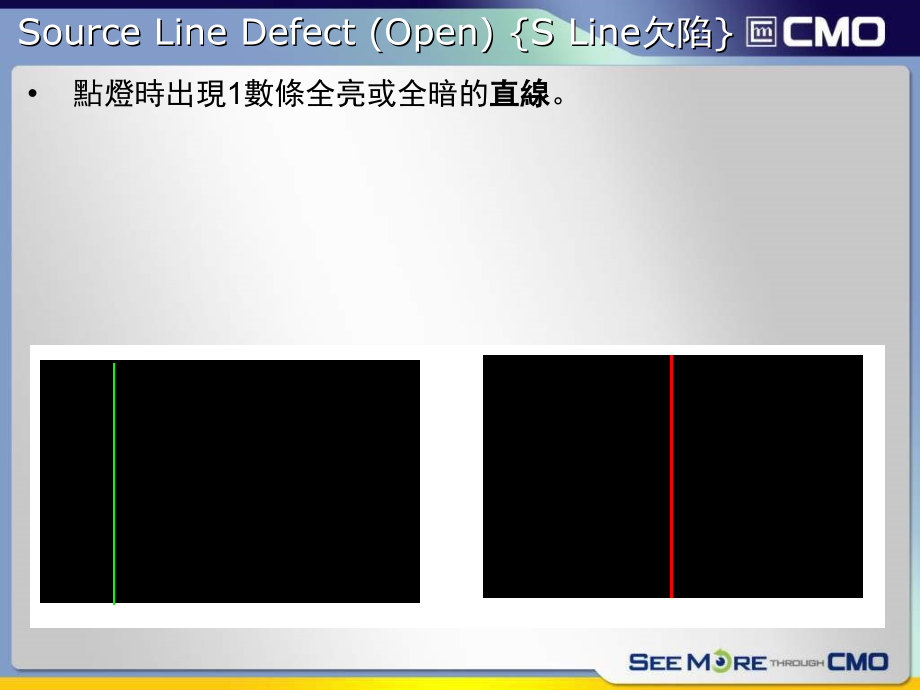

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,Defect Symptom Training,1,Source Line Defect(Open)S Line欠陷,點燈時出現1數條全亮或全暗的,直線,。,Source Line Defect(Short)S Line欠陷,點燈時出現2數條全亮或全暗的完整,直線,。,Gray Scale Broken 階調斷線,點燈時在,階調畫面,出現斷續的線。,Panel Source Broken PS斷線,點燈時出現1條或數條全亮或全暗的,直,線，且確,斷線,。,Gate Line Defect G Line欠陷,點燈時出現1條或數條全亮或全暗的完整,橫線,。,Panel Gate broken PG斷線,點燈時出現1條或數條全亮或全暗的,橫,線，且確定為,斷線,。,Source Gate Short SG短路,點燈時出現1組或數組畫面的十字線。,S TCP/COF/COG Defect(V-Bend),垂直線Defect 且位置連續未中斷。,如雜訊、變暗、太亮，全黑、全白等。,G TCP/COF/COG Defect(H-Bend),橫線Defect 且位置連續未中斷,如雜訊、變暗、太亮，全黑、全白等。,All Display Screen Abnormal全畫面異常,點燈時因畫面不正常顯示者，如雜訊、顏色異常或局部區域無法顯示等,。,Source Unapparent Line S弱線,點燈時出現1條或數條,不明顯,的完整,直,線。,Gate Unapparent Line G弱線,點燈時出現1條或數條,不明顯,的完整,橫,線。,Gray Scale Defect 階調不良,只在所有,階調畫面,下有顏色異常、階調順序錯誤、Line欠陷、雜訊等，而其他畫面不顯示。,Color Shift 畫面偏色,單一或全畫面點燈檢測顏色有色偏現象,。,(偏R.G.B.等顏色差異)。,All Black or White 無表示(黑,白),點燈後完全不動作，但非CCFL(燈管)不亮，且可判定為非組裝性不良。,or,other B/L defect B/L其他不良,無其他適當的 B/L defect code可使用的B/L不良現象。,Inverter NG Inverter不良,B/L Inverter 功能不良造成燈管偏暗、亮度不足或點即滅等現象。,BL Water Show,點燈檢查時LED B/L相關異常形成似水舞狀之色差,。(,此為LED B/L特有現象,),BL Waving,點燈檢查時發現因,B/L,組裝不平整所引起的色差,。,B/L Pooling defect,點燈檢查時在,pooling,檢查，於搖晃時會有似水波紋現象之漣漪狀色差所發現之漣漪狀色差,。,B/L lightleak B/L漏光,點燈檢查時所發現因B/L起因所產生的漏光現象。,Start Power failure 啟動不良,無法啟動電源。,例如:B/L Shut down,B/L foreign material defect,點燈檢查(全白)時可見有異物位於,B/L,各層。,包含:B/L白點,、,B/L異物,、,B/L白斑,、,B/L髒污。,Image Retention 影像殘留,高溫通電在畫面上無法除去影像殘留的現象。(殘留時間較長),Pattern切換,至下一畫面時,，畫面殘留上上一畫面的影像。,A,B,C,A,A,Shut Down Image Sticking 關機殘影,點燈檢查,關機後，,畫面殘留,關機前最後畫面,的影像,。,Image Sticking 影像殘留,高溫通電在畫面上無法除去影像殘留的現象。(殘留時間較短),Pattern切換,至下一畫面時,，畫面殘留上一畫面的影像,A,A,B,B,C,Line Mura 線狀Mura,點燈檢查時出現,線狀,的色差現象。,Vertical Mura 縱向Mura,點燈檢查時出現,縱向延伸,的,區塊,或,線狀,色差。,Row Mura 橫向Mura,點燈檢查時出現,橫向,延伸的,區塊,或,線狀,色差,。,Circle Mura 丸狀 Mura,點燈檢查時出現的,圓形實心,色差,。,CF Mura CF色不均,在R.G.B.畫面線可見的色差現象。,Rim Seal Mura 週邊(Gap)Mura,點燈檢查時出現延著框膠延展的色差。,Dark display light leak 全黑畫素漏光,點燈檢查時，全黑畫面使用放大鏡確認可見在Pixel漏光現象。,表面可見,放大鏡可見,Mura-Gravity 重力Mura,高溫通電(熱機數分鐘後)在下緣有色不均現象。,Half Moon Gap Mura 半月Gap Mura,全黑,、,灰階,、全白,畫面下判定，形狀不固定，在全黑畫面下偏全白畫面下偏黃,。,Mura-Shot,灰階畫面下可見塊狀色差,形狀為一或多個多個,矩形,或,正方形,Mura-Shrink,點燈檢查時，因為偏光板收縮所造成之色差,可見X形或角落漏光,Sansui Mura 山水 Mura,檢查畫面:全畫面,長時間切換畫面後，可見有山水畫形狀,，,不規則的色差現,。,Mura-COG,點燈檢查時出現IC與IC間的色差,檢查畫面:全黑(嚴重時灰階可見),在全黑為判定，有Sample比照Sample判定,Mura-other 其他 Mura,點燈檢驗時，不明因素產生可見之色差且無適當Mura 名稱可使用者。,Tape defect Tape 不良,凡是貼付在module上的各類Tape(如EMI銅貼、透明貼等)有貼付不良、破損等狀況。,Unit foreign material Unit組立異物,點燈檢查時所發現位於,下偏光板與B/L最上層,sheet,間的異物。,VR Button appearance defect VR鈕損傷外觀不良,VR鈕因製程造成外觀性不良、掉落等現象。,LCD Panel Broken,外觀檢查時panel已經破裂至封止膠以內，或周邊裂痕無法處理的現象。例如:來料Panel破損或拿取不當造成等因素。,Frame and B/L interval defect,Frame and B/L interval defect 鐵框間隙不良,外觀檢驗,發現,鐵框,與背光板膠框,間隙超出規格者。,鐵框異常,或,損壞,者,Screw tighten defect 螺絲鎖付不良,外觀檢驗凡,是螺絲鎖付滑牙、歪斜、十字孔鈍損傷的狀況。,FPC/FFC exterior defect FPC/FFC 外觀不良,外觀檢驗時可見FPC/FFCU有損傷、斷裂變形及嚴重刮傷等,，,會導致無法正常使用者,。,Label Defect 標籤不良,外觀檢查凡是貼付在module上的各類示別標籤有貼付不良、污、破損、印刷不良、,未貼條碼,.等,因素造成Barcode無法讀取之現象。,Assy.Material Loss 欠品,組裝作業時應附加於成品上的配件而未附上者均屬之,。,外觀檢查時可見部材缺件,。,例如:螺絲缺少,燈管線缺少等現象,。,TTL/LVDS Connector Defect TTL/LVDS Connector不良,外觀檢驗TTL/LVDS入力插座斷裂、變形及PIN 斷、歪者。致使無法正常作用者。,CCFL Cable Defect CCFL Cable不良,外觀檢驗在CCFL延伸cable上有焊點斷裂、露銅、套管破損、膠皮破損、顏色錯誤、線徑錯誤等狀況。,Bright Spot 輝點,檢查畫面:全黑,、,50%Gray,、,25%Gray。,全黑以放大鏡確認非異物造成之亮點。,Gray Spot Defect 灰階點不良,點燈只在灰階畫面可見的畫素亮暗點，其他畫面不可見。,Pressing Bright(Dark)Spot 壓滅輝(暗)點,點燈檢查時(全黑畫面)進行按壓，Panel 內可見亮滅的,輝(暗)點。,Bright Spot in Aging 高溫輝點,熱機後Panel出現的輝點,。,Clustering Bright Spot 群輝點,點燈時因各種因素全黑可見的聚集性亮點。,畫面下可見超過10以上的輝點,。,Dark Spot 暗點,檢查畫面:全紅,、,全綠,、,全藍,、全白,。,畫面下可見的暗點,。,Black Spot 黑點,檢查畫面:全黑,、,50%Gray,、,25%Gray。,暗點或黑色點狀,，全白不可見，包含面內異物(不發亮異物)。,面內異物:以放大鏡確認，當眼睛移動時，異物的顏色不會變動。,黑點,White Spot 白點,檢查畫面:全黑,、,50%Gray,、,25%Gray。,亮點或白色點狀，全黑不可見，包含面內異物(發亮異物)。,a.面內異物:以放大鏡確認，當眼睛移動時，異物的顏色不會變動。,白點,Front polarizer foreign material,上偏異物,檢查畫面:全黑,、,50%Gray,、,25%Gray,。,上偏與玻璃間有異物現象，包含:,偏光板氣泡,。,a.,上偏異物:,以放大鏡確認，,當眼睛移動時，異物的顏色變化會與眼睛移動方向相反,。,Rear polarizer foreign material,下偏異物,檢查畫面:全黑,、,50%Gray,、,25%Gray,。,下偏與玻璃間有異物現象，包含:,偏光板氣泡,。,a.下偏異物:,以放大鏡確認，,當眼睛移動時，異物的顏色變化會與眼睛移動方向相同,Rear polarizer dirt 上偏光板污,點燈或外觀檢驗發現上偏光板由無法擦拭之污垢者。,Rear polarizer dirt 下偏光板污,點燈或外觀檢驗發現下偏光板，無法擦拭之污垢者。,以放大鏡進行確認。,Front polarizer misalignment 上偏光板位移,外觀檢查可明確判定為上偏光板貼付偏移。,Rear polarizer dirt,下偏光板位移,外觀檢查可明確判定為下偏光板貼付偏移。,Front polarizer attach bubble 上偏光板氣泡,點燈或外觀檢查時判定為,上偏光板,貼付有中間,氣泡,或,周邊未緊密貼合,等現象。,Rear polarizer attach bubble 下偏光板氣泡,點燈或外觀檢查時判定為,下偏光板貼,付有中間,氣泡,或,周邊未緊密貼合,等現象。,Front polarizer scratch 上偏光板傷,點燈或外觀檢查時判定為上偏光板(表面可見)刮傷,。,Rear polarizer scratch 下偏光板傷,點燈或外觀檢查時判定為下偏光板刺傷等現象。,Other polarizer defect 其他偏光板不良,無其他適當的defect code可使用的偏光板異常。,Crosstalk,Crosstalk畫面，點燈檢查時出現由上,下,左,右延伸的區塊狀色差。,NG,OK,NG,Voice defect-noise 聲音不良-雜音,點燈檢查時發現不正常之雜音或,模組有異常聲音產生,且確定聲音來源為PCB版上之相關問題造成者。例如:電感,、,電熔(PCB),Shake unusual sound 搖晃異音,點燈檢查時,因搖晃時有異常聲音產生,。,Luminance Defect,經由儀器設備檢驗光學特性異常者,。,C/R value abnormal C/R值異常,面板光學量測檢測值異常。,BL INTERNAL Dimming NG BL內部調光NG,BL內部調光NG。,BL EXTERNAL Dimming NG BL外部調光NG,BL外部調光NG。,EDID VERIFY NG EDID比對 NG,EDID code經由設備確認無法判讀或空值等相關異常者。,Other Electrical Defect 其他電氣不良,無其他適當不良名稱可使用之其他,電氣性,不良。,Others,無其他適當Defect code可使用之不良現象。,Upgrade 誤判,前一等級判錯 而改判為較佳適當等級者。,
