移动室内分布系统
设计原则和建设指导意见
(内部培训版)

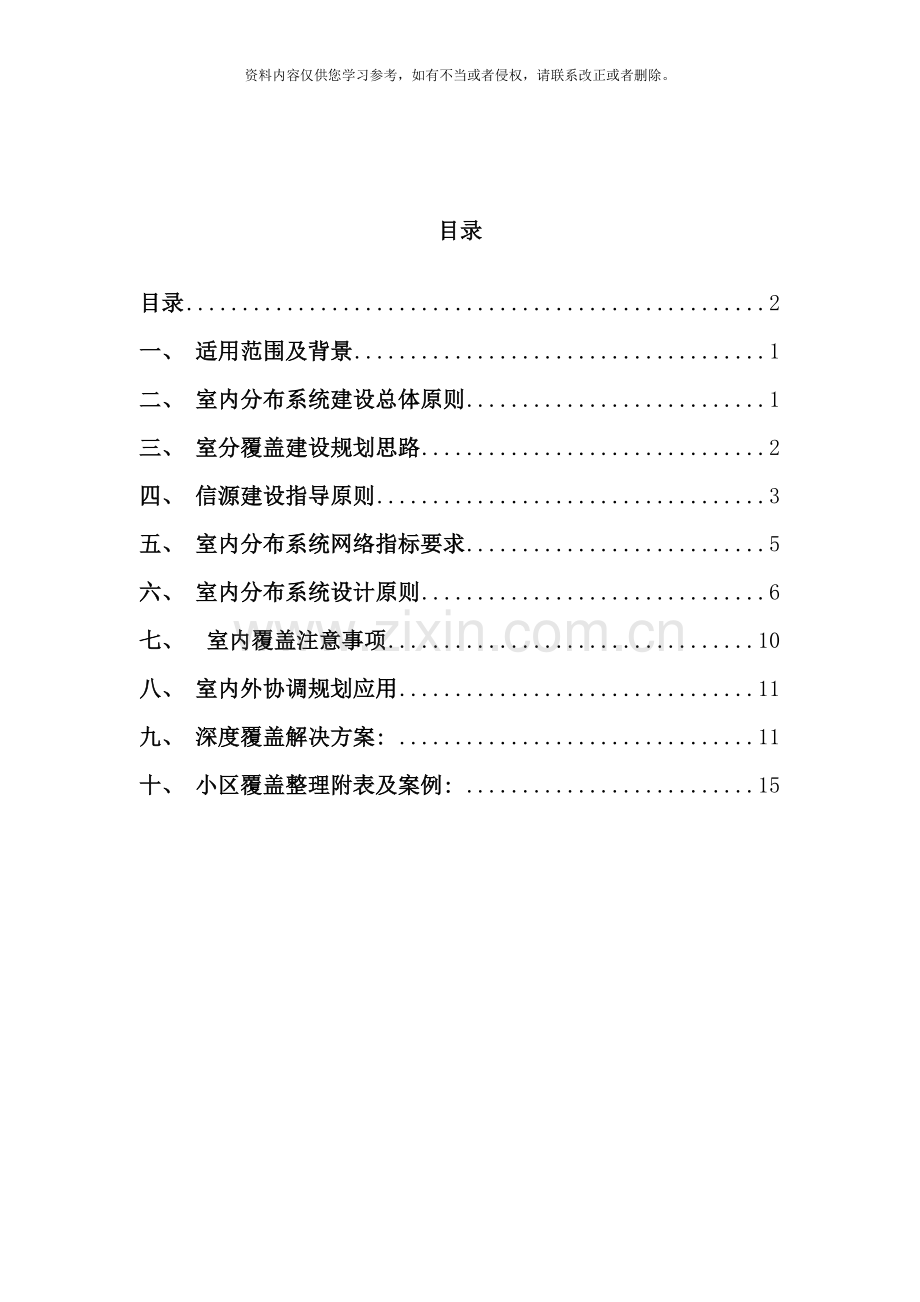

目录
目录 2
一、 适用范围及背景 1
二、 室内分布系统建设总体原则 1
三、 室分覆盖建设规划思路 2
四、 信源建设指导原则 3
五、 室内分布系统网络指标要求 5
六、 室内分布系统设计原则 6
七、 室内覆盖注意事项 10
八、 室内外协调规划应用 11
九、 深度覆盖解决方案: 11
十、 小区覆盖整理附表及案例: 15

一、 适用范围及背景
随着社会经济的高速发展, 豪华宾馆、 大型商业中心、 高档公寓、 地铁、 地下车库等大量涌现, 使手机在室内的使用频率日益增加; 由此室内分布系统在未来发展的重要性逐渐体现, 规范的设计方案及建设思路尤为重要。本方案适合中国移动室分系统规划及设计、 建设人员站点勘查及方案设计使用。
二、 室内分布系统建设总体原则
1、 室内分布建设应面向于解决客户投诉、 弱覆区域、 话务吸收、 竞争对手对比、 经济效益显著等重点目标市场, 满足业务发展的需求。
2、 室内分布系统建设应考虑GSM900、 DCS1800、 TD-SCDMA和WLAN多网合一的需求。
3、 室内分布系统建设是优化网络最重要和最主要的解决方案。室内分布系统应从网络覆盖、 网络容量、 网络质量三方面提升网络, 是运营商获取竞争优势的关键因素, 从根本上体现了无线通信网络的服务水平。
4、 建设室内分布系统的物业点应能保证优质的室内覆盖, 控制好室内信号, 避免对室外构成强干扰; 同时做好室内外小区平滑切换关系.
5、 室内分布系统建设应保证扩容的便利性, 做到在不改变分布系统架构的情况下, 经过增加载波及小区分裂等方式快速扩容, 满足业务需求。
6、 分布系统建设应考虑多系统间的干扰, 注意各营运商系统间天线的隔离度问题。
7、 室内分布系统应按照”多天线、 小功率”的原则进行建设, 电磁辐射必须满足国家和通信行业相关标准。
三、 室分覆盖建设规划思路
室分覆盖建设规划的主要目的是满足市场需求、 提升用户感知。可是有限的资源投资和基站价值制约了室内分布系统的建设, 充分利用现有资源, 采用室外宏站和室内覆盖整体规划, 加深网络覆盖的深度。拟室内覆盖建设站点选取优先级和覆盖方式如下表。
楼宇性质
区域细分
覆盖等级
覆盖深度要求
备注
移动办公室场所
移动大楼及VIP活动区
A
全覆盖
无盲点覆盖、 密集型话务规模
营业厅
A
全覆盖
无盲点覆盖、 中等话务规模
交通枢纽
车站、 机场等
A
全覆盖
无盲点覆盖、 室内外接续、 密集型话务规模
干道隧道
B
连续覆盖
无盲点覆盖、 低话务及话务接续
党政军
党政军办公室场所
A
全覆盖
无盲点覆盖、 中等话务规模
党政军住宅区
B
全覆盖
无盲点覆盖、 中等话务规模
商业中心
五星级酒店
A
商场、 客房、 走廊、 电梯、 地下停车场、 餐饮娱乐区、 办公区等全覆盖
无盲点覆盖、 密集型话务规模
大型购物中心
A
无盲点覆盖、 密集型话务规模
高档写字楼
A
无盲点覆盖、 密集型话务规模
四星级酒店
B
无盲点覆盖、 密集型话务规模
中型购物中心
B
无盲点覆盖、 密集型话务规模
一般写字楼
B
全覆盖
无盲点覆盖、 中等话务规模
一般酒店
C
客房、 走廊、 电梯
无盲点覆盖、 中等话务规模
小型购物中心
C
重要区域覆盖
中等话务模型
其它小型场所
C
重要区域覆盖
中等话务模型
居民小区
高档别墅区
A
住户楼层、 电梯、 地下停车场、 地下室、 公共区域
接续覆盖
大型住宅区
A
接续覆盖、 话务密集区域
中档住宅区
B
接续覆盖、 话务密集区域
高层住宅楼
B
接续覆盖、 话务密集区域
其它住宅区
C
重要区域覆盖
中等话务模型
厂房
大型厂房及宿舍
A
全覆盖
无盲点覆盖、 密集型话务规模
一般厂房
B
重要区域覆盖
中等话务模型
学校
高等院校
A
全覆盖
密集话务区域、 接续覆盖
普通中专、 职中
B
重要区域覆盖
中等话务模型
娱乐场所
高等娱乐场所
A
全覆盖
无盲点覆盖、 接续覆盖、 话务密集区域
一般娱乐场所
B
重要区域覆盖
密集型话务规模
对于上报室分需求, 须按照”室内覆盖需求表”填写, 由规划分析室审核站点投诉类型(A: 重要领导投诉 B: VIP投诉 C: 一般投诉)、 投诉量、 覆盖等级、 区域人流量、 区域面积、 弱覆盖区域等情况, 综合考虑场景划分的优先级和投诉情况等, 纳入立项规模。
附室内覆盖需求表模板:
四、 信源建设指导原则
室内覆盖系统在选择信号源时, 主要应根据物业点区域的话务需求、 资源情况、 无线环境情况和所选室内覆盖系统类型确定。当前移动室内分布系统信源建设主要方式有宏蜂窝、 BBU+RRU(华为)、 GRRU(诺西BTS+ GRRU)。
( BBU+RRU) 设备以及GRRU设备能适合各类使用场景, 相对于传统的信源具有组网灵活、 可分散分布功率资源、 易于组成超级小区等优点, 非常适合作为各场景下室内覆盖系统的信源, 室内分布信源原则上采用( BBU＋RRU) 、 GRRU设备。
4.1 信源选择及配置建议
覆盖分类
目标类型
目标档次
目标定义
建议覆盖方式
吸收话务
餐饮娱乐
大型
面积5000平方米以上
主设备: RRU
忙时人流量1200人以上
容量配置: 4载波
中型
面积3000~5000平方米
主设备: RRU
忙时人流量600~1200人
容量配置: 2载波
公众场所
大型
面积5000平方米以上
主设备: 宏蜂窝
忙时人流量5000人以上
容量配置: 8载波以上
中型
面积3000－5000平方米
主设备: 宏蜂窝( RRU)
忙时人流量1000~5000人
容量配置: 4载波及以上
购物场所
大型
面积10000平方米
主设备: 宏蜂窝
忙时人流量5000人以上
容量配置: 8载波以上
中型
面积5000平方米
主设备: 宏蜂窝( RRU)
忙时人流量 ~5000人
容量配置: 4载波及以上
重点保障
党政军办公机构
重点
政府机关办公区域以及其直属机构
主设备: 宏蜂窝( RRU)
办公楼
高级写字楼
面积15000平方米
主设备: 宏蜂窝
忙时人流量5000人以上
容量配置: 8载波以上
中级写字楼
面积8000平方米
主设备: 宏蜂窝( RRU)
忙时人流量 ~5000人
容量配置: 4载波及以上
高级厂区
面积10万平方米以上
主设备: 宏蜂窝( RRU)
忙时人流量 人以上
容量配置: 4载波及以上
外驻机构
存在弱信号区域
主设备: RRU
住宅区
高档住宅
楼价15000元以上小区住宅
主设备: 宏蜂窝( RRU)
容量配置: 6载波以上
中档住宅
楼价10000~15000元小区住宅
主设备: 宏蜂窝( RRU)
容量配置: 2载波及以上
星级酒店
五星级
五星级的酒店
主设备: 宏蜂窝
容量配置: 4载波以上
四、 三星级
四、 三星级的酒店
主设备: 宏蜂窝( RRU)
容量配置: 2载波以上
特殊类别
隧道及交通干道

主要交通干道
主设备: RRU
4.2. 宏蜂窝的选择
主要特点: 能提供大的话务容量, 扩容方便, 每载波输出功率高; 需要室内机房、 传输资源和电源, 建设周期长, 成本较高。
主要应用场景: 适用于高话务量、 覆盖区域大、 机房资源比较容易获取的高档写字楼、 大型商场和星级酒店等重要场所。
4.3 BBU+RRU、 GRRU的选择
主要特点: BBU 和RRU能够分开放置, 组网灵活; 能提供大的话务容量, 需要光纤资源; 对电源和机房环境要求不高( 不需在室内站点专门租赁大空间的机房) ; 减/ 扩容方便。
主要应用场景: 适用于话务量较高、 站点机房资源难以获取的写字楼、 商场, 和星级酒店等重要场所。
4.4 根据集团公司要求以及建设原则不使用无线直放站。
五、 室内分布系统网络指标要求
5.1、 GSM网络指标
1) 楼层无线覆盖要求100%全覆盖(地下室设备间)( 采样点覆盖电平≥－85dBm) , 95％的采样点覆盖电平≥－75dBm。电梯地下室: 95％的采样点覆盖电平≥－85dBm。
2) 话音质量要求:
a) 0-9层, 0-3级97%; ( 注: 0为地下室各层)
b) 10-19F, 0-3级92%; (同频\邻频干扰严重)
c) 20F-29F, 0-3级95%;
d) 30F以上, 0-3级95%
3) 无线覆盖区内可接通率: 要求在无线覆盖区内的99%位置, 99%的时间移动台可接入网络;
4) 掉话率(含室内外切换测试) : <=1%
5) 无线信道的呼损率取定:
（1） 话音信道( TCH) 呼损为2%
（2） 控制信道( SDCCH) 呼损为0.1%
6) 干扰保护比:
（1） 同频干扰保护比: C/I ³ 12dB( 不开跳频)
C/I ³ 9dB( 开跳频)
（2） 邻频干扰保护比:
200KHz邻频干扰保护比: C/I ³ -6dB
400KHz邻频干扰保护比: C/I ³ -38dB
7) 泄漏电平要求:室内泄漏电平比室外主小区低10dB
8) 在基站接收端的收到的上行噪声电平小于-120dBm;
9) 室内天线的发射功率要求<=15dBm/每载波, 电梯井内天线发射功率要求<=20dBm/每载波;
10) 切换成功率要求: 步行进出楼宇主要进出口; 驱车进出地下车库进出口时; 由室外快速进入室内电梯或由室内电梯快速移动至室外; 高层小区进出电梯时发生高低小区之间的切换, 切换成功率均要求>98%。
11) 在室内覆盖范围内关机再开机时, 登录入网必须是室内覆盖小区, 在空闲状态下手机不能重选到室外小区。
5．2、 TD-SCDMA网络指标
1) 室内分布无线覆盖边缘信号要求:
PCCPCH RSCP>=-80dBm C/I>=0dB。
2) 室内信号的外泄要求: 在室外10米处应满足PCCPCH RSCP≤－95dBm或室内分布外泄的PCCPCH RSCP比室外宏站最强PCCPCH RSCP低10dB。
3) 块差错率目标值( BLER Target) : 话音1%, CS64k0.1～1%, PS数据5～10%。
4) 无线信道呼损: 无线信道呼损不高于2%。
5) 无线覆盖区内可接通率: 要求在无线覆盖区内的95％的位置, 99％的时间移动台可接入网络。
六、 室内分布系统设计原则
6.1、 全覆盖原则
新建室分系统要求做全覆盖,对于楼幢部分区域业主方面不同意(或其它因素)暂不能做覆盖的,设计方案需做功率预留. ( 室内机房部分预留光口资源, RRU处预留功率余量)
6.2、 信号源配置原则
载频数:需结合现场查勘实际人流量根据话务模型计算出覆盖区所需的载频数;
(忙时话务量=人数*移动用户渗透率*0.023ERL)
载频信道总数=1个BCCH信道+SDCCH信道数+PDCH信道数+TCH语音信道
1、 GSM有源设备输出功率
有源设备下行的BCCH输出功率要求:
BCCH功率=设备总功率-10logN, ( N=载波数)
(华为RRU3926机顶总功率为80W49DBM)
注: 为了满足TD系统合路, GSM信号源载波功率设计值应与TD系统RRU信道功率相匹配;
( 单个华为RRU-3926无需加电桥即可实现8载频;)
GRRU近端机耦合BTS信号需加3DB电桥; (注: 是否加3DB电桥根据主设备情况、 方案情况而定)
2、 TD-SCDMA室内分布系统设计时按照PCCPCH信道功率为32dBm取定。
6.3、 RRU级联原则: 考虑网络安全性和性能指标, 一般情况下室内分布系统RRU级联级数建议为3级以内, 最多不超过4级。(各厂家BBU-RRU-RRU拉远距离不同)
6.4、 小区与分层规划原则
1、 室内分布系统小区规划要充分考虑室内具体环境。规划时重点考虑小区之间的隔离。能够借助建筑物的楼板、 墙体等自然屏障产生的穿透损耗形成小区间的隔离。
2、 小区数量应均衡覆盖和容量, 并结合不同厂家的产品性能及RRU数量综合确定, 从而避免后期容量增加对现网室内分布系统做大的调整。
3、 采用底层900M +高层1800 M的分层覆盖方式可在降低频率干扰同时提升网络容量;
6.5 、 天线布放原则:
1 、 天线布放要结合覆盖区域合理灵活布放, 遵循”多天线、 小功率”的原则;
2、 平层天线布放要结合房间门位置、 房间隔断、 墙壁类型及厚度、 房间深度、 过道拐角以及交叉口、 电梯厅、 楼梯间以及空间损耗等综合考虑;
3、 地下室、 裙楼场所要关注会议室、 物管、 工程部、 监控中心、 值班室、 员工宿舍、 餐厅等功能房间以及人流量大的楼梯口、 大厅、 大楼出入口、 地下车库出入口的覆盖。
4 、 为了达到深度覆盖和控制信号外泄,可结合实际合理使用定向及美化天线;
5 、 针对投诉类站点,天线布放要重点覆盖投诉区域;
6 、 面积较大的房间要求天线进房间覆盖; 重点区域(如领导办公室、 会议室)布放天线, 保证重点区域的覆盖; (如果协调人员明确表示不能进入房间, 将不设计, 在图纸中体现无法覆盖的说明。)
7 、 在室内存在室外干扰信号或室外信号较强的区域,在室内干扰区域, 则需要根据室外信号强度和区域来决定室内天线的布放位置。确保天线布放后, 室内信号的导频功率比室外信号导频功率高6dB以上 。(切换重选门限)
8 、 住宅楼天线布放不必受天线间距的束缚,为了满足房间内部的覆盖要求,可增加天线数量且定位在门口位置;
9 、 平面图与现场装修格局不相符的要求查勘要仔细到位, 要求存在此类情况的区域性需现场布放定位天线.
10 、 对于新建楼幢群楼区域需根据装修格局平面图进行天线布放,物业(或建设方)无法提供装修格局平面图的情况下天线布放密度和馈线长度都要有所增加,以免后期装修造成弱覆盖.
11 、 小区覆盖低层美化天线要合理选择全向与定向天线类型,做好信号覆盖与外泄干扰控制问题, 小区外缘单元采用上调仰角定向美化天线。
6.6 、 天线间距和入口功率要求:
1 、 地下室开阔区域: 天线间距: 20~25米; 入口功率:5~10dbm.
2、 群楼开阔区域: 天线间距:12~15米; 入口功率:5~10dbm.
3、 平层(900M): 天线间距:10米以内; 入口功率:5~10dbm.
4、 平层(1800M): 天线间距:10米以内; 入口功率:10~15dbm.
5、 住宅楼: 天线间距:(结合现场确定); 入口功率:10~15dbm.
6、 电梯: 天线间距:4层一副; 入口功率:10~15dbm.
7、 小区覆盖美化天线: 入口功率:20~25dbm.
6.7、 分布系统兼容3G、 WLAN合路原则
1、 对于数据业务热点区域, 新建室内分布系统应用兼容TD-SCDMA、 WLAN等系统接入与升级需求; 分布系统方案设计需根据链路预算进行合理分路, 平层中要求8个天线以上支路要进行分路; 平层每支路为5~6个天线, 平层天线分路尽量做到每支路天线数量平衡。
2、 分布系统方案设计链路预算需综合考虑多网合一新增合路器的插损。
6.8 、 设备安装位置要求:
1 、 设备安装位置应符合设计规范的要求; 对于在室内安装的主机, 安装位置不得放置易燃物品; 非安装在机房内的基站拉远设备及有源设备, 应保证室内的温度、 湿度不能超过主机正常工作温度、 湿度的范围; 安装位置应便于调试、 维护和散热,并确保无强电、 强磁和强腐蚀性的干扰; 对于室外安装的主机, 须做防雨水溅湿主机箱体底部、 防晒、 防破坏的措施。
2 、 RRU设备安装位置选择覆盖区域居中安装,便于天线功率均衡分配;
6.9、 馈线路由和馈线使用原则:
1 、 馈线所经过的线井应是电气管井, 不能使用风管或水管管井。馈线尽量避免与强电高压管道和消防管道一起布放走线, 确保无强电、 强磁的干扰。禁止馈线沿建筑物避雷网带或避雷地线捆扎一起布放走线 。
2 、 馈线走线路由要简明,不能往返、 重复走线;馈线长度要求测算准确,并做一定的长度预留;单段馈线长度超30米(主干线20米)采用7/8馈线。对于1米以内的天线、 器件相连接设计上采用跳线或转接头;
3、 馈线穿墙要确保可行性,穿墙馈线长度要做一定预留;(建议馈线穿墙情况尽量采用绕行走线路由)
6.10、 天线、 无源器件要求:
天线、 无源器件频段要求支持800~2500MHZ工作频率, 在全频段内驻波比小于1.3。
6.11、 切换区域规划原则:
1、 室内分布系统小区与室外宏基站的切换区域规划在建筑物的入口处。
2、 电梯的小区划分: 将电梯与低层划分为同一小区, 电梯厅尽量使用与电梯同小区信号覆盖, 确保电梯与平层之间的切换在电梯厅内发生。
七、 室内覆盖注意事项
主要事项: 根据室内无线传播特点和覆盖需求的差别, 室内环境能够分为裙楼、 标准层、 地下层、 电梯等主要类型, 室内分布系统建设应根据不同室内场景进行覆盖和设计时注意事项:
裙楼: 位于建筑物的低楼层, 楼层面积较大, 楼层纵深信号较差, 一般窗边附近区域信号较好。方案设计应注意控制信号外泄以及与室外基站的切换。
塔楼: 裙楼以上建筑格局近似的楼层( 包括楼梯间) , 楼层内建筑隔断较多, 装修豪华对信号传播影响比较严重。方案设计应注意导频污染问题的出现。
地下层: 建筑物地面以下部分, 一般为信号盲区。方案设计是应注意进出地下室/或者地下车库时室内小区和室外小区的切换。
电梯: 电梯主要分为观光电梯、 货用电梯和客用电梯。其中观光电梯和货用电梯不建议覆盖, 特殊情况酌情处理。客用电梯一般为信号的盲区和弱区, 采用电梯专项覆盖的方式解决。方案设计时应做好电梯覆盖信号的小区分裂, 减少电梯运行和进出电梯时的切换次数, 并保证切换成功率满足室内网络设计要求。
八、 室内外协调规划应用
对于外室热点区域( 商业街、 广场等) 选点困难站点, 采用室分外引概念, 对室内覆盖站点改造进行覆盖延伸, 以解决街道弱覆盖以及热点区域话务分担。( 对于道路较宽、 车速较快的主要干道, 考虑到切换、 重选的稳定性, 暂不考虑此方案! ) (独立RRU+低增益窄波瓣天线/美化天线)
如下图可见红星路步行街为商业步行街, 道路两侧有大量商铺、 活动广场, 人流量较大, 选点困难。此类场景即可复合”室分外引”的规划思路:

九、 深度覆盖解决方案:
为了解决深度覆盖以及居民区住户抵触问题, 在室内覆盖以及小区覆盖中应探索及引入型式多样的深度覆盖解决方案。
1、 远端微功率 :
n 充分利用现网资源, 实现从机入户深层信号覆盖, 有效解决网络问题;
n 从机多种美化方案可选, 规避用户抵触问题;
n 适用于用户、 酒店用户类型, 充分利用原有网线资源, 实现移动信号覆盖。
远端微功系统组网原理:

远端单元MRU( 体积小、 重量轻、 外型美观) :

多模光纤拉远一体化系统优点:
n 网络覆盖整体解决( GSM、 TD、 WLAN) , 经过近段集成和远端多模输出, 实现一套分布系统, 涵盖所有信号
n 有利于节约投资, 避免系统重复建设
n 减少设备、 馈线及无源器件
n 业主一次性协调
n 适用于大型覆盖场景
2、 袖珍型RRU3922E小区覆盖应用:
n 体积小、 重量轻, 利于伪装
n 交流供电, 方便站址获取
n 内置高增益天线(12dBi)
n 表面材料易刷漆, 便于伪装
RRU3922E主要应用场景 :

3、 深度覆盖美化天线应用:

4、 小区深度覆盖解决方案:

5、 小区覆盖美化天线应用:

十、 小区覆盖整理附表及案例:
1、 小区覆盖整理附表:

2、 天线布放案例:
重点区域布放天线: 如在领导办公室门口布放天线, 保证重点区域的覆盖

重点覆盖房间,兼顾电梯厅:

覆盖电梯厅同时考虑人流量大的楼梯间覆盖:

住宅楼天线布放: 住宅楼天线布放不必受天线间距的束缚, 为了满足房间内部的覆盖要求, 可增加天线数量且尽量定位在门口位置:

住宅楼天线布放案例分析:

经过调整天线位置以达到最佳覆盖:

( 补充部分)
要求重点关注:
1 、 主设备安装位置可行性;
2、 馈线走线路由可行性, 馈线长度测算;
3、 天线密度和布放定位; ( 天线可否外露)
4、 数据业务热点场景兼容WLAN合路;
5、 业主意见;
6、 分公司意见。
信号源要求:
1、 要求在总拓朴图说明部分体现: 话务模型计算出所需的载波数;
2 、 要求设计方案中说明分区情况, 各分区所覆盖区域。(在总拓朴图说明部分体现)
计设方案图纸要求:
1、 系统图中RRU设备端口编号应与物理位置有逻辑上的对应关系;
2 、 平面图设备安装位置以及平层支路引出点要标示清楚;
3 、 定位线与馈线采用不同颜色区分;
提交审核图纸要求:
1、 要求提供审核的设计方案图纸为1: 1比例图纸, 以方便审核平面图中天线布放\定位, 天线间距, 边缘场强测算, 馈线长度是否合理准确;
2、 要求提供站点相关照片(大楼正面\小区内部\过道\大厅等);
审核突出问题:
1、 天线密度和布放定位;
施工队反应问题:
1、 馈线长度测算不足; 穿墙路由不通; 2、 小区覆盖不理想;
兼容WLAN系统合路接入要求:
1、 分布系统天线、 无源器件频段要求支持800~2500MHZ;
2、 天线间距参照分布系统要求;
3、 平层中要求8个天线以上支路要进行分路; 平层每支路为5~6个天线, 平层天线分路尽量做到每支路天线数平衡; 平层中不采用15dB耦合器; ( 具体的天线分路需结合链路预算来判断分路天线是否满足WLAN合路要求)
4、 以解决WLAN容量覆盖为主要目的区域, 平层分路可结合WLAN用户数分布进行合理的分路覆盖;
5、 采用室分合路型AP( 0.5W) , AP输出功率按24dBm计算, 天线入口功率 要求10~15dBm; AP与分布系统合路方式为平层末端支路合路。
6、 WLAN合路器端口要求: (885~2380 MHz)/(2400~2483.5MHz)。
{注:分布系统方案设计链路预算需综合考虑多网合一(GSM900 、 1800 、 TD-afe 、 LTE 、 WLAN)新增合路器的插损}
7、 对于宾馆酒店、 商务写字楼、 行政楼之类站点平层天线分路建议在弱电井内完成分路, 而不是在平层吊顶内分路, 目的是方便WLAN工程AP合路以及后期维护;
8、 地下室设备间、 停车场、 电梯无需考虑WLAN合路问题;
