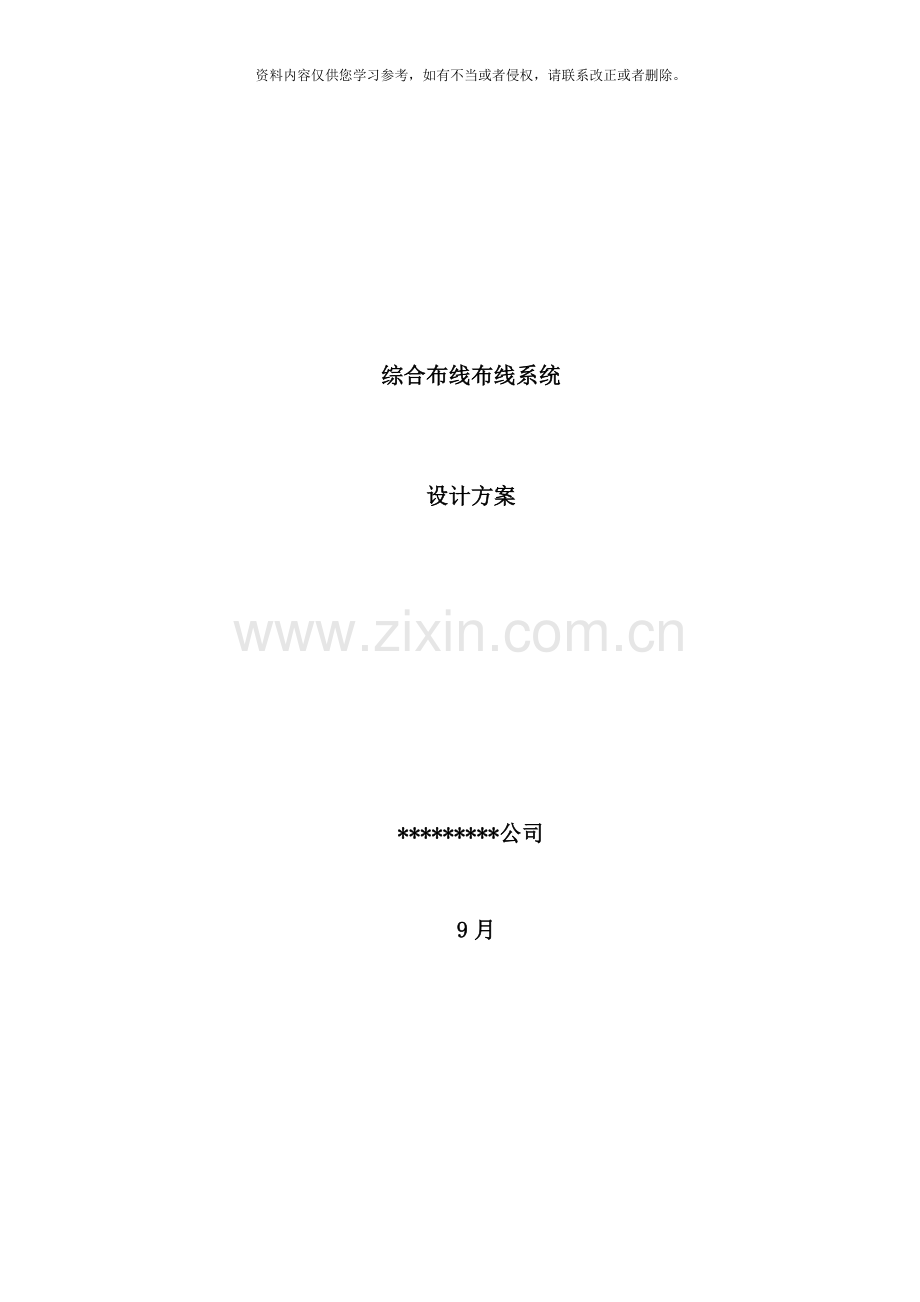

综合布线布线系统

设计方案

*********公司

9月

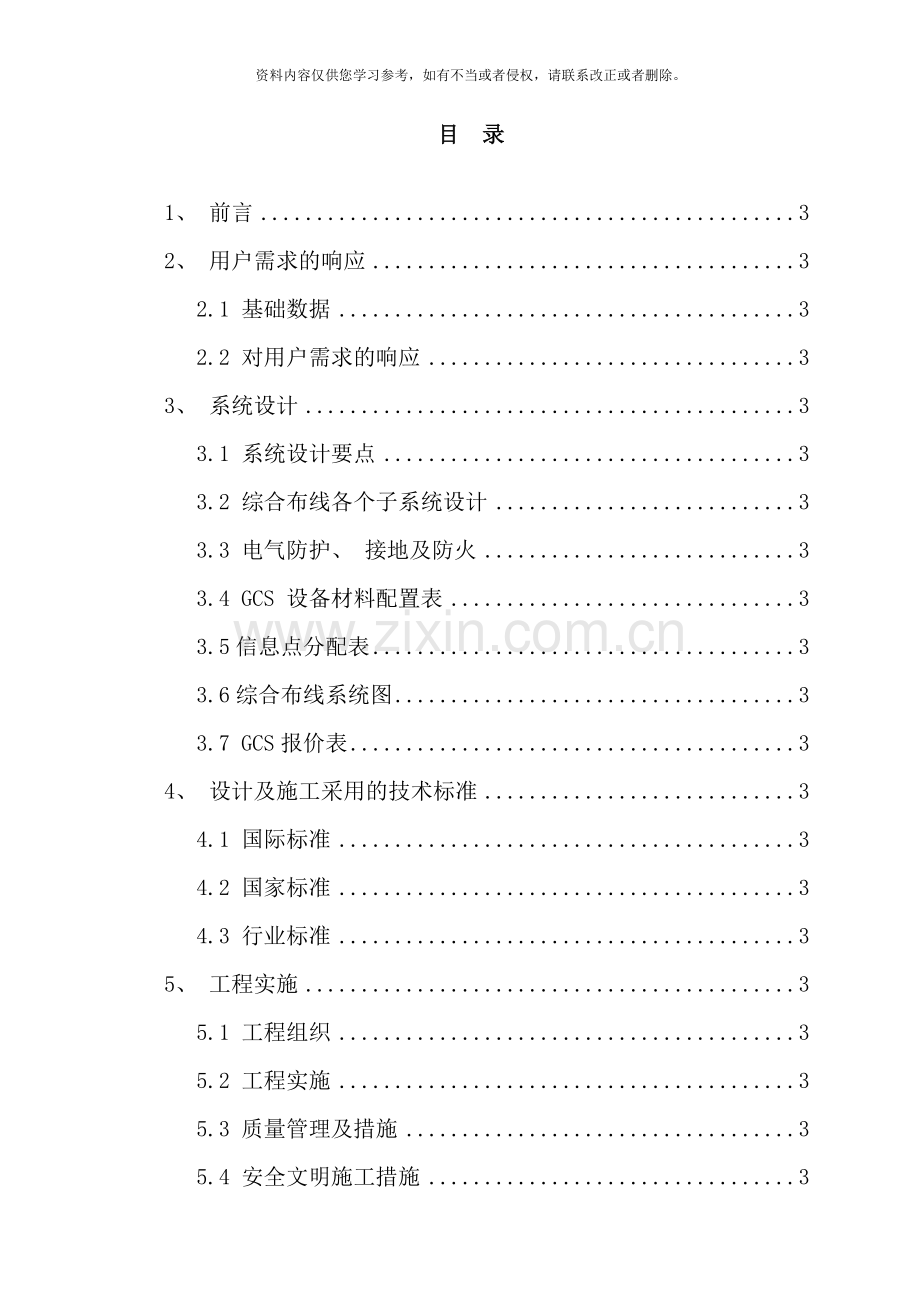

目 录

1、 前言 3
2、 用户需求的响应 3
2.1 基础数据 3
2.2 对用户需求的响应 3
3、 系统设计 3
3.1 系统设计要点 3
3.2 综合布线各个子系统设计 3
3.3 电气防护、 接地及防火 3
3.4 GCS 设备材料配置表 3
3.5信息点分配表 3
3.6综合布线系统图 3
3.7 GCS报价表 3
4、 设计及施工采用的技术标准 3
4.1 国际标准 3
4.2 国家标准 3
4.3 行业标准 3
5、 工程实施 3
5.1 工程组织 3
5.2 工程实施 3
5.3 质量管理及措施 3
5.4 安全文明施工措施 3
5.5 业主配合工作 3
6、 测试及验收 3
6.1 电气测试项目及内容 3
6.2 测试方法及手段 3
6.3 测试环境要求 3
6.4 测试报告 3
6.5 工程验收 3
7、 备件和工具供应 3
8、 培训及售后服务 3
8.1 培训 3
8.2 售后服务 3
9、 NEXANS公司简介及产品性能 3
9.1 耐克森公司简介: 3
9.2 产品特点 3

1、 前言
本公司荣幸地参加************综合布线布线系统招标活动, 我们将根据招标文件的要求, 本着诚挚、 科学的态度, 运用成熟先进技术和本公司多年来从事GCS的丰富经验与实力, 为**************综合布线布线系统提供最佳的实施方案、 优质的产品和优良的服务。
对于贵方给与我们这次竞标的机会, 深表谢意。
2、 用户需求的响应
2.1 基础数据
************是一座现代化的智能建筑, 具有完美的建筑结构和布局及完善的基础服务设施, 优越的地理位置, 先进一流的现代化办公及通讯设施, 是一座高度智能化、 现代化的建筑物。
**********的楼体结构为:
综合布线系统是一项复杂的系统工程, 需要一家实力雄厚的大公司来提供产品, 可是, 业主选择的并不但是公司的名气, 也不但是无利的最低价格, 而是优质可信的系统服务。
考虑到本办公楼的行业特殊性及未来网络系统数据传送的高效、 保密及办公需要, ************的综合布线系统全部采用Nexans(原ALCATEL)六类非屏蔽综合布线系统。
综合布线系统将依据六类布线标准设计, 所有部件要求符合和超越最新布线国际标准, 可由厂家提供产品及系统(信道)的质保。
本公司在投标书中选用的是世界著名厂商NexansLANMark综合布线系统。

2.2 对用户需求的响应
下面对招标文件中技术部分的响应情况综述如下:
1、 *********综合布线系统语音点约****个, 数据点约****个( 含预留信息点及预留无线AP接入点) , 光纤到桌面预留点约****个, 合计*******个, 全部满足要求。
2、 本项目要求配线子系统选用6类非屏蔽系统, 干线子系统选用光缆。配线电缆采用暗配管网, 干线电缆采用竖井内布放。全部满足要求。
4、 线设计规范, 分为5个子系统, 即: 配线( 水平) 子系统, 工作区子系统, 管理子系统, 干线( 垂直) 子系统, 设备间子系统。全部满足。
5、 信息点配置另见FD信息点分布表。详见表3.5。
6、 光缆和缆线的选择。
光缆: 垂直干线部分光纤采用多模12芯光缆。
缆线: 采用全六类cat6 UTP非屏蔽线缆。
7、 材料的技术指标
3、 系统设计
3.1 系统设计要点
**********将采用统一的结构化综合布线系统, 计算机网络布线、 语音电话布线等弱电系统统一布线, 为业主提供一个开放、 灵活、 先进和可扩展的数据及语音通信线路基础。
计算机网络布线要求主干千兆、 百兆交换到桌面。其中数据主干要求采用6芯多模光缆, 水平布线按照6类非屏蔽标准设计。
语音水平布线系统按照6类非屏蔽标准设计, 满足电话语音系统的传输要求。
3.2 综合布线各个子系统设计
3.2.1 工作区子系统
工作区子系统由终端转换适配器, 工作站和电话终端连接线及相关的布线部件组成。一个独立的需要设置终端设备的区域可划分为一个工作区。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
信息点的布放符合标书要求。
信息插座安装符合标书要求。
设备选型:
本投标书综合布线系统数据和语音全部采用耐克森LANmark-6 六类非屏蔽布线解决方案。
六类双绞线信息插座
本投标书数据和语音部分选用的为耐克森LANmark-6系列六类信息插座, 它由1个45系列信息插座罩, 1个45系列空面板和LANmark-6六类非屏蔽连接模块组成。其有以下特点:
Ø LANmark-6六类连接模块完全超越六类草案( ISO/IEC/WG3N568) 中的规定
Ø LANmark-6六类连接模块采用免打线工具设计, 简单快速的电缆端接
Ø 屏蔽和非屏蔽型号
Ø 颜色编码: T568A和T568B
Ø 允许线径在0.3-0.8mm之间
Ø 紧凑的结构减少空间的要求
Ø 适用于所有耐克森模块化结构硬件
Ø 所有塑料材料均符合UL94V
产品图形及编号如下:
N420.660
LANmark-6六类非屏蔽连接模块
N21400
45系列信息模块插座

3.2.2 水平布线子系统
从楼层配线架到各通信引出端属于水平布线子系统, 包括: 通讯引出端、 水平电缆、 水平光缆及其在楼层配线架上的机械终端、 接插软线和跳线。
在本投标书中, 水平电缆由楼层配线架引出, 由话音点和数据点共用, 只是在垂直主干上采取对应的连接方式。
线缆的选取符合标书要求, 语音和数据系统都采用全六类非屏蔽双绞线。
线缆的敷设符合标书要求。
设备选型:
本投标书选用的是耐克森LANmark-6六类非屏蔽电缆, 有以下特点:
N63001
LANmark6六类非屏蔽双绞线
耐克森LANmark-6六类电缆中央拥有十字骨架, 并随长度的变化而旋转角度。
它的作用主要有: 将四对双绞线卡在十字骨架的凹槽内, 保持四对双绞线的相对位置, 提高电缆的平衡特性和串扰衰减; 另外, 可保证在安装过程中电缆的平衡结构不遭到破坏, 并可减少重压和扭绞带来的破坏。

产品图形及编号如下:
N63001 LANMARK-6 UTP CAT6 0,5MM PVC 305米/轴

3.2.3 主干布线子系统
从建筑物配线架到各楼层配线架属于建筑物主干布线子系统。包括: 建筑物主干电缆、 主干光缆及其在建筑物配线架和楼层配线架上的机械终端和建筑物配线架上的接插软线和跳线。
**********综合布线系统采用星型拓扑结构。数据主干采用62.5/125μm 6芯多模光缆, 语音主干选择3类25对大对数电缆。
设备选型
光纤主干
本次方案选用的是多模室内6芯主干多模光缆, 有以下特点:
Ø 适用于多媒体应用, 作主干光缆
Ø 加强结构, 缓冲型光纤, 分支光缆结构
Ø 每个分支光缆的套管采用颜色或数字编码
Ø 体积小, 重量轻, 便于敷设与安装
Ø 采用低烟、 无卤素、 阻燃型绿色护套
Ø 标准的62.5/125mm光纤, 符合IEC793/2及FDDI规范

该产品编号为: N160.022 6芯多模室内/室外光缆 LSZH-FR 62.5/125

NEXANS三类大对数电缆性能基于国际标准CLASSD, 规格有50对和25对, 其线缆外层护套有普通PVC和LSHF-FR( 低烟无卤-阻燃) 。本方案中我们选择3类25对非屏蔽大对数电缆。详细技术规格如下:
Ø 芯线规格: 0.5mm24AWG
Ø 芯线对数: 25对
Ø 标准: EIA/TIA-568-A和ISO11801
Ø 带宽: ≥16MHz(ACR>10dB)
Ø 特性阻抗: 100W
Ø 护套: PVC护套

该产品编号为: N31071 3类大对数25P 100 OHM PVC 305米/轴缆

3.2.4 管理子系统
管理子系统设置在每层配线间及主设备间内, 由相应的配线盘、 跳线及辅助配件等组成。借助于管理子系统, 能够实现不同的网络拓扑结构; 当工作人员位置迁移或调整时, 能够灵活地改变用户的路由。
配线间设置: 本方案共设计****个配线间, 基本遵循每层设置单独管理间, 将部分信息点数较少的楼层进行相应优化设计, 具体配线间位置详见表3.5。
配线架及跳线选择: 本管理子系统的配线架采用机柜安装。为方便日后维护、 管理, 语音、 数据水平区配线架全部采用模块化六类的配线盘, 数据主干采用光纤配线架, 语音主干采用100对110配线架。光跳线和数据跳线与网络设备选型及网络组建有关, 由计算机网络单项统一设计。
设备选型
双绞线机械终端
本投标书选用的是耐克森模块化6类24口非屏蔽跳线盘和LANmark-6 Snap-in六类非屏蔽连接模块。

六类模块化跳线盘有以下特点:
Ø 模块化1HU跳线盘是标准19英寸宽度,
Ø 高密度-可放24个LANmark-6六类连接模块
Ø 可选规格: 非屏蔽,屏蔽,EMC的LANmark-6六类连接模块。
Ø 内置带有Clip-onTM电缆导线架能够快速有效的固定电缆和接地

产品图形及编号如下:
N521.663 模块化6类非屏蔽24口配线架 ( 空)
N521.663
模块化6类非屏蔽24口配线架 ( 空)

光缆连接终端
本投标书选用的是耐克森Omega系列光纤跳线盘, 其有以下特点:
Ø OMEGA的光纤跳线盘基于19英寸机架式
Ø 光纤跳线盘可容纳12个双ST接头
Ø 适合2种位置, 平齐的和凹式的, 用来穿过前面板
Ø 轻松管理: 电缆导线架能够简单把水平缆固定在机架上
Ø 带有编号和目录端口的标签
Ø 跳线盘带有机械滑板使装在机柜中操作简单,具有减少操作时间和正面打线的特点
Ø 可提供ST面板

该产品编号为:
N441.201 24口ST光纤跳线盘
N205.123 光纤适配器( 耦合器) , 多模 ST-ST 单工

语音连接终端
l 本设计方案选用耐克森110语音系列产品连接语音终端。
该产品编号为:
N21231 100对110配线架
N21219 4对连接块
N21220 5对连接块
N21231
机架式100对110跳线架
N21219
4对跳接块
N21220
5对跳接块

本方案不包括从电话局进入大楼电话总机房的语音配线架。

电缆及跳线管理单元
整理水平进线的CLIP-ONTM电缆导线架(CableGuide)集成在每个配线盘的后面; 为了管理跳线, 在机柜正面配备了封闭式的跳线导线架(PatchGuide)用于水平方向管理跳线, 在机柜的两侧配备了跳线导线环(PatchRing)用于垂直方向管理跳线。所有这些管理措施使得机柜整齐有序, 极大地方便了系统管理工作。
本投标书选用的为耐克森1HU跳线导线架, ; 所有电缆导线架、 跳线导线架和跳线环已配备在19英寸42HU机柜内。
该产品编号为: N102.117 跳线导线架( 1HU)

3.2.5 设备间子系统
设备间子系统由主配线架与主控室内各系统的连接部分组成, 包括通讯系统, 计算机系统和大厦内的自动化系统等。
总配线间数据部分全部采用光纤及光纤配线架, 语音部分采用100对110配线架。

设备选型:
光缆连接终端:
光缆连接终端的选型同3.2.4
电缆及跳线管理单元:
电缆及跳线管理单元选型同3.2.4

3.2.6 通讯间及机房环境、 电源及接地
按照标准的设计要求, 通讯间特别是要集中放设备的机房, 应尽量满足下面的要求:
1、 将服务电梯安排在设备间附近, 以便装运笨重的设备;
2、 室温应保持在18℃至27℃之间, 相对湿度保持在30%-55%;
3、 保持室内无尘或少尘, 通风良好, 保证足够亮度;
4、 安装合适的消防系统( 如采用湿型消防系统, 不要把喷头直接对准电气设备) ;
5、 使用防火门, 至少能耐火1小时的防火墙和阻燃漆;
6、 提供合适的门锁, 至少要有一扇窗口留作安全出口;
7、 尽量远离存放危险物品的场所和电磁干扰源( 如发射机和电动机)
8、 设备间的地板负重能力至少应为500KG/平方米。
9、 根据结构化布线系统的要求, 在配线间安装布线硬件的墙壁上须覆盖涂有阻燃漆的3/4英寸( 合1.9CM) 厚的木板。
10、 NEXANS系统中典型的接线间, 其能够走进人的最小安全尺寸是120X150CM, 标准的天花板高度为240CM, 门的大小至少为高2·1宽1M, 向外开。在主、 分配线间, 最好有供放置设备的机柜, 其大小可按设备的尺寸而定, 一般采用木质或玻璃材料制成。在设备间尽量将设备柜放在靠近竖井的位置, 在柜子上方应装有通风口用于设备通风。

通讯间、 机房电源应满足以下要求:
在配线间内应至少留有二个为本系统专用的, 符合和一般办公室照明要求的220V电压, 电流10A单相三极电源插座。如果需要在配线间内放置网络设备, 则还应根据配线间内放置设备的供电需求, 配有另外的带4个AC双排插座的20A专用线路。此线路不应与其它大型设备并联, 而且最好先连接到UPS, 以确保对设备的供电及电源的质量。
通讯间、 机房接地应满足以下要求
1、 保护地线的接地电阻值, 单独设置接地体时, 不应大于4Ω; 采用联合接地体时, 不应大于1Ω。
2、 干线电缆的位置应接近垂直的地导体(例如建筑物的钢结构)并尽可能位于建筑物的网络中心部分。
3、 当电缆从建筑物外面进入建筑物内部容易受到雷击电源碰地、 电源感应电势或地电势上浮等外界影响时,必须采用保护器
4、 在下述的任何一种情况下,线路均属于处在危险环境之中,均应对其进行过压过流保护。
a.雷击引起的危险影响;
b.工作电压超过250V的电源线路碰地;
c.地电势上升到250V以上而引起的电源故障;
d.交流50Hz感应电压超过250V
5、 综合布线系统的过压保护宜选用气体放电管保护器。
6、 过流保护宜选用能够自复的保护器。
7、 在易燃的区域或大楼竖井内放的光缆或铜缆必须有阻燃护套; 当这些缆线被布放在不可燃管道里, 或者每层楼都采用了隔火措施时, 则能够没有阻燃护套。
8、 综合布线系统有源设备的正极或外壳, 电缆屏蔽层及连通接地线均应接地, 宜采用联合接地方式, 如同层有避雷带及均压网(高于30米时每层都设置)时应与此相接, 整个大楼的接地系组统成一个笼式均压体。

3.3 电气防护、 接地及防火
1) GCS区域内存在的电磁干扰场强大于3V/m时, 应采取防护措施。
2) GCS与其它干扰源的间距应符合表3.3.2的要求。

与其它干扰源的间距表 表3.3.2

其它干扰源
与综合布线接近状况
最小间距( cm)
380V以下电力电缆
<2kVA
与缆线平行敷设
13
有一方在接地的线槽中
7
双方都在接地的线槽中
注1
380V以下电力电缆
2～5kVA
与缆线平行敷设
30
有一方在接地的线槽中
15
双方都在接地的线槽中
8
380V以下电力电缆
〉5kVA
与缆线平行敷设
60
有一方在接地的线槽中
30
双方都在接地的线槽中
15
荧光灯、 氩灯、 电子启动器或交感性设备
与缆线接近
15～30
无线电发射设备( 如天线、 传输线、 发射机……等)
雷达设备
其它工业设备( 开关电源、 电磁感应炉、 绝缘测试仪……等)
与缆线接近
( 当经过空间电磁场耦合强度较大时, 应按3.3.1规定办理)

配电箱
与配线设备接近

电梯间、 变电室
尽量远离

注: 1、 双方都在接地的线槽中, 且平行长度m时, 最小间距能够是1cm。
2、 电话用户存在振铃电流时, 不能与计算机网络在同一根对绞电缆中一起运用。

3) GCS采用屏蔽措施时, 必须有良好的接地系统, 并应符合下列要求:
( 1) 保护地线的接地电阻值, 单独设置接地体时, 不应大于4Ω; 采用联合接地体时, 不应大于1Ω。在工程设计中, 尽量采用联合等电位接地。
( 2) 采用屏蔽布线系统时, 所有屏蔽层应保持连续性。在FD或BD端屏蔽层必须良好接地; 在用户终端设备端宜与PE线连接, 两端的接地应连接至同一接地体, 且应避免构成直流环路。
若接地系统中存在两个不同的接地体时, 其接地电位差不应大于1Vr.m.s。
( 3) FD或BD端配线设备及屏蔽层的接地点至建筑物总接地汇流排之间应采用单独导线连接, 其导线截面应符合表3-3的要求:
接地导线选择表 表3.3.3
名称
FD或BD配线设备至大楼总结地汇流排的距离

信息点的数量( 个)

工作区的面积( m2)

选用绝缘铜导线的截面( mm2)
6～16
16～50
注: 按工作区10 m2配置1个信息点计算, 如与此不符, 应进行核算。
( 4) GCS采用金属槽道或钢管敷设时, 槽道或钢管应保持连续的电气连接, 并在两端应有良好的接地。
( 5) GCS有源设备的正极或外壳与配线设备的机柜应绝缘, 并用单独导线引至建筑物总接地汇流排, 与其它接地系统联合构成等电位接地。
4) 防雷和接地应符合下列要求:
( 1) 当电缆从外面进入建筑物时, 电缆的金属护套或光缆的金属构件均应有良好的接地。
( 2) 当电缆从外面进入建筑物时, 电缆芯线应采用过压和过流保护措施, 并符合防雷规范的要求。
( 3) 防雷接地采用等电位接地。
5) 防火要求:
根据建筑物的防火等级和对材料的耐火要求。GCS应采取相应的措施, 在易燃的区域和大楼竖井内布放电缆或光缆, 应采用阻燃的电缆或光缆; 在大型公共场所宜采用阻燃、 低烟、 低毒的电缆或光缆; 相邻的设备或交接间应采用阻燃型配线设备。

3.4 GCS 设备材料配置表
GCS设备材料配置表 表3.4

3.5信息点分配表
信息点分配表 表3.5

3.6综合布线系统图

3.7 GCS报价表
报价汇总表格式( 单位: 人民币) 表3.7
项目名称:
材料费总计( A)

设计费( B) =A X 2.3%~2.5%

督导费( C) =A X 2.5%~6%

施工安装( D) =A X 5%~10%

总价(S)=A+B+C+D

注: 1、 如以上各分项表中, 由一个或多个取费项目已包含在其它取费单项中, 另作具体说明。
2、 材料费包含进口关税、 增值税、 运保等费用。
3、 施工安装费按设备材料费AXY%计算,其中Y按工程规模的大小取定.

4、 设计及施工采用的技术标准
4.1 国际标准
·国际标准
ISO/IEC 11801 用户建筑通用布线标准
·北美标准
TIA/EIA 586A( CSAT529-95 商业大楼路径和空间结构标准
TIA/EIA 568-B.1 商业建筑电信布线标准
TIA/EIA 568-B.2 4对100Ω 6类布线传输特性规范
TIA/EIA 568-B.3 光缆布线标准
TIA/EIA 570-A 住宅电信电缆布线标准
TIA/EIA 606( CSAT-528) 商业大楼通信布线结构管理标准
TIA/EIA TSB-67、 TSB-95 非屏蔽对绞线UTP端到端系统功能检测
·欧洲标准
CENLECEN50173(欧洲电工标委会) 用户建筑布线标准
CENLECEN50174 用户建筑布线安装规范
4.2 国家标准
GB/T 50314- 智能建筑设计标准
GB/T 50311- 建筑与建筑群综合布线系统工程设计规范
GB/T 50312- 建筑与建筑群综合布线系统工程验收规范
GBJ 79-85 工业企业通信接地设计规范
4.3 行业标准
YD/T 926.1- 大楼通信综合布线系统
YD/T 926.2- 综合布线用电缆、 光缆技术要求
YD/T 926.3- 综合布线用连接硬件技术要求
YD 5082-99 建筑与建筑群综合布线系统工程设计施工图集
JGJ/T 16-92 民用建筑电气设计规范
CECS 119∶ 城市住宅建筑综合布线系统工程设计规范
GJBT-570 综合布线系统工程设计施工图集

5、 工程实施
根据GCS工程的要求和施工图设计文件, 本公司制定施工组织计划和相应的措施, 确保施工进度和施工质量。全面完成各项计划。

5.1 工程组织
1) 成立项目机构安排人员, 绘制项目分工及工程实施流程图、 进度表。
Nexans对GCS施工人员有严格要求, 施工项目负责人必须是经过Nexans培训合格的GCS项目经理, 参加施工的工程师都是参加过多个类似布线工程设计和施工, 具有安装和调试同类设备三年的工作经验。
2) 系统设计
根据提供的系统图, 信息点分布表、 材料清单, 结合Nexans产品的特点, 为适应网络现在的应用和将来的发展, 结合弱电系统的其它专业要求, 制作和设计出各布线子系统详细的系统配置方案。
3) 工程管理
负责工程组织、 施工、 实施、 施工管理并协调与业主之间的关系。
4) 现场督导
Nexans将委派有安装和调试同类设备丰富经验的工程师担任项目经理常驻现场进行安装工程督导工作, 参加设计、 联络、 协调工作, 负责安装、 调试、 运行等工作。
5) 项目协调
定期参加现场会议、 积极配合业主和监理工程师工作, 圆满解决安装、 调试、 运行中的所有问题。
6) 工程进度调整
积极配合和服从业主指定的承包单位制定的安装进度、 随时对自己的工作作适当的调整安排, 以满足整个工程工期的需要。

5.2 工程实施
整个工程分阶段实施, 保证于规定时间前完成布线工程所有任务。
1) 工程分三个阶段实施
第一阶段, 施工准备: 开工前与业主和监理工程师对工程进行会审, 指定工程进度;
第二阶段, 现场施工:
(1) 采用项目经理负责制: 由项目经理组织各部门进行现场技术分析, 技术交流, 技术交底, 人员安排, 施工安排。
(2) 施工规范: 严格按照综合布线系统施工规范要求以及相关施工规范组织施工;
第三阶段, 工程管理: Nexans技术骨干人员不但在工程设计方面具有丰富的经验, 而且在工程的管理和实施方面有成熟的经验。
为了方便用户的管理, 我们将向用户提供整套综合布线施工管理方案( 包括布线管理详图、 配线图表等有关资料, 并在安装完成十日之内, 提交测试和试运行的程序和记录表格。
2) 工程进度
(1) 工程施工队伍在合同生效1个月内作好施工准备工作, 进驻施工现场;
(2) 配合土建施工桥架及PVC或钢管的敷设工程在业主规定的时间内完成;
(3) 在业主规定的时间内完成综合布线系统的线缆( 包括配线柜的安装) 敷设工作, 并同时完成所有RJ45及光纤信息插座端接、 安装工作, 具体时间由业主最后确认。

5.3 质量管理及措施
根据工程特点推行全面质量管理制度, 拟定各项工作的全面管理计划并付诸实施, 在施工各阶段做到有组织、 有制度、 有各种数据, 把工程质量提高到一个新的水平, 具体措施如下:
1) 加强内部管理, 实行各专项质量责任制, 建立以工程总监指导, 项目经理负责质量检查的领导体制。
2) 项目经理组织各专业施工人员为开工做好技术准备, 各专业施工人员按照设计方案、 施工图纸、 施工规程和本工程具体情况编制各项分部工程实施步骤。
3) 严格按图纸施工; 严格遵守工艺操作规程, 施工中的合理化建议按照技术管理程序上报, 未经业主方技术部门同意, 不得擅自变更和修改图纸。
4) 工程资料和施工进度同步, 各专业按照技术规范要求做好竣工资料的记录和整理。
5) 各专业应以各工序质量保证工程整体质量, 各项目经理必须对负责的各专业工序进行现场监督检查。
6) 不合格的材料、 设备不得发送施工现场。
7) 施工中所使用的计量工具必须是经过认可的器具, 计量必须准确和仪器灵敏, 以确保质量要求。
8) 现场施工作业人员必须虚心接受业主及各级质检人员的检查监督, 出现质量问题必须及时上报并提出整改措施, 进行层层落实。

5.4 安全文明施工措施
1) 建立以项目经理为组长及有关质检人员参加的现场管理小组, 负责现场管理, 监督和协调工作。
2) 项目经理进行施工现场调查, 结合现场情况, 制定安全措施, 明确施工中的注意事项。
3) 现场管理小组定期进行安全及文明施工检查, 发现问题及时纠正。
4) 现场作业人员应配备有效的劳动保护装备, 保证施工环境的照明通信条件。
5) 节约措施
(1) 精确核算施工材料, 实行限额领料, 搞好计划, 减少材料损失;
(2) 搞好机具设备管理、 使用、 维护和租借设备使用计划, 减少现场停滞时间和机具故障率;
(3) 加强仪器工具的使用管理, 按作业工种落实专人负责, 以免造成丢失、 损坏而影响工期;
(4) 加强劳动管理, 合理安排现场人员, 加强劳动纪律, 提高工作效率;
(5) 搞好已完工程的管理和保护, 避免应保护不当损坏已完成的工程, 造成重复施工;
(6) 抓紧完工工程的检查及竣工资料的收集、 整理和竣工图的绘制, 抓紧工程收尾, 减少管理费用开支。

5.5 业主配合工作
1) 提供一间配备电话的办公室作为施工现场值班和办公室使用。
2) 提供一间相对安全的空房间, 作为施工材料及工具库房。
3) 办理施工人员进场的各种手续。
4) 在施工前两天, 清理好本层施工场所。
5) 在施工期间配合施工人员出入各房间。
6) 提供其它重要线路的具体位置, 以避免施工中触碰这些线路。

6、 测试及验收

6.1 电气测试项目及内容
系统安装完成后, 本公司组织对系统所有的端口进行全面的测试工作,包括系统的链路连通测试、 永久链路测试系统的传输性能指标的测试并编制测试报告.测试报告由测试仪表自动生成。提交完整的竣工文档资料, 测试信息点的十分之一用纸页提供测试资料, 并以软盘形式提供所有信息点的测试资料。
1) 铜缆信息点的测试及性能保证
到当前为止, 有关6类/class E的布线系统的北美标准TIA/EIA 568-B.2.4对100Ω 6类布线传输特性规范已经正式出台, Nexans作为国际标准化委员会的重要成员——ISO/IEC 11801第二版的编辑时刻把握国际标准的最新动态。
工程的验收将测试永久链路的性能如下图所示: 本工程按TIA/EIA568-B .2版本进行检测。

永久链路

FD

TE

EQP

TP

C
C
C
C

90m max

A
E

图中 C 为信息点 EQP 为楼层配线设备
FD 为楼层配线间 TE 为终端
A+E=10m max

永久链路测试内容包括:
( 1) 接线图
测试前,首先应明确本工程项目系统是按TIA/EIA568A端接, 还是按TIA/EIA568B进行端接, 在同一工程中必须统一选择一种端接方式。测试综合布线链路有无端接错误的一项基本检查, 测试的接线图显示出所测每条线缆的8条芯线与接线端口的连接实际状态。正确的线对组合为: 1/2, 3/6, 4/5, 7/8
( 2) 综合布线链路长度
综合布线链路长度系指综合布线端到端之间电缆芯线的实际物理长度。由于各对芯线存在不同绞距, 在综合布线链路长度测试时, 要分别测试4对芯线的物理长度。
表6-1列出通道链路方式、 基本链路方式和永久链路方式所允许的综合布线极限长度。

综合布线链路方式的允许极限长度 表6-1
测试连接方式
综合布线极限长度
通道链路方式
100m
基本链路方式
94m
永久链路方式
90m

( 3) 特性阻抗
综合布线链路在规定工作频率范围内呈现的电阻。
综合布线用缆线的特性阻抗为100Ω, 无论3类、 5类、 5e类或6类线缆, 其每对芯线的特性阻抗从1MHz到该链路级别规定的最高工作频率范围内应保持恒定、 均匀。链路上任何点的阻抗不连续性将导致链路信号反射和信号畸变。链路特性阻抗与标称值之差≤15Ω。
( 4) 直流环路电阻
无论3类、 5类、 5e类或6类在通道链路方式或基本链路方式下, 线缆每个线正确直流环路电阻在20℃~30℃环境下的最大限值; 3类及以上链路不超过40Ω。
( 5) 衰减
由于集肤效应, 绝缘损耗, 阻抗不匹配、 连接电阻等因素, 信号沿链路传输损失的能量称为衰减。
衰减量由下述各部分构成:
· 每个连接器对信号的衰减量;
· 构成通道链路方式的10m跳线及工作区电缆构成基本链路方式的4m设备接线对信号的衰减量; (4m设备接线的衰减量应由测试仪表自动扣除)
· 综合布线电缆对信号的衰减量。
表6-2列出不同类型线缆在不同频率、 不同链路方式情况下每条链路最大允许衰减量。

不同连接方式下允许最大衰减值表 表6-2
频率
MHZ
5e类( dB)
6类( dB)
通道链路
永久链路
通道链路
永久链路
1.0
2.4
2.1
2.2
2.1
4.0
4.4
4.0
4.2
3.6
8.0
6.8
6.0

5.0
10.0
7.0
6.0
6.5
6.2
16.0
8.9
7.7
8.3
7.1
20.0
10.0
8.7
9.3
8.0
31.25
12.6
10.9
11.7
10
100
24
20.4
21.7
18.5
200

31.7
26.4
250

32.9
30.7

( 6) 近端串扰损耗
一条链路中, 对于线缆一侧的某发送线对对于同侧的其它相邻( 接收) 线对经过电磁感应所造成的信号耦合, 即近端串扰。
表6-3列出, 不同类线缆在不同频率, 不同链路方式下, 允许最小的串扰损耗值。
最小近端串扰损耗表 表6-3
频率
MHZ
5e类( dB)
6类( dB)
通道链路
永久链路
通道链路
永久链路
1.0
63.3
64.2
65
65
4.0
53.6
54.8
63
64.1
8.0
48.6
50
58.2
59.4
10.0
47
48.5
56.6
57.8
16.0
43.6
45.2
53.2
54.6
20.0
42.0
43.7
51.6
53.1
25.0
40.4
42.1
50
51.5
31.25
38.7
40.6
48.4
50
62.5
36.6
35.7
43.4
45.1
100
30.1
32.3
39.9
41.8
200

34.8
36.9
250

33.1
35.3
( 7) 远方近端串扰损耗( FEXT)
与NEXT定义相对应, 在一条链路的另一测, 发送信号的线对向其同侧其它相邻( 接收) 线对经过电磁感应耦合而造成的串扰与NEXT同理定义为串扰损耗。
远方近端串扰损耗值技术指标见表6-3, 对于一条链路来说NEXT值与FEXT值可能是有差别, 测试需要分别进行。
( 8) 相邻线对综合近端串扰( PSNEXT)
在4对双绞线的一侧, 3个发送信号的 线对向另一相邻接接收线对产生串扰的总和近似为:
N4=(N12+N22+N32)1/2
N1, N2, N3分别为线对1, 线对2, 线对3对线对4的近端串扰值。
相邻线对综合近端串扰限定值如表 6-4所示
相邻线对综合近端串扰限定值表 表6-4
频率
MHZ
5e类( dB)
6类( dB)
通道链路
永久链路
通道链路
永久链路
1.0
57.0
57.0
62.0
62.0
4.0
50.6
51.8
60.5
61.8
8.0
45.6
47.0
55.6
57.0
10.0
44.0
45.5
54.0
55.5
16.0
40.6
42.2
50.6
52.2
20.0
39.0
40.7
49.0
50.7
25.0
37.4
39.1
47.3
49.1
31.25
35.7
37.6
45.7
47.5
62.5
30.6
32.7
40.6
42.7
100
27.1
29.3
37.1
39.3
200

31.9
34.3
250

30.2
32.7

( 9) 近端串扰与衰减比( ACR)
串扰衰减比定义为: 在受相邻的发送线对串扰的线正确串扰损耗( NEXT) 与本线对传输信号衰减值A的差值( A的单位为dB) , 即:
ACR(dB)=NEXT(dB)–A(dB)
ACR=3 dB时所对应的频率点, 能够认为是综合布线链路的最高工作频率( 即链路带宽) 。

串扰衰减比( ACR) 最小限定值 表6-5
频率
MHZ
ACR最小值( dB)
5类
6类
1.0

70.4
4.0
40
58.9
10.0
35
50
16.0
30
44.9
20.0
28.0
42.3
31.25
23
36.7
62.5
13

100
4.0
18.2
200

3.0
( 10) 等效远端串扰损耗( ELFEXT)
等效远端串扰损耗是指某对芯线上远端串扰损耗与该线路传输信号衰减差, 也称为远端ACR.
等效远端串扰损耗最小限定值, 如
