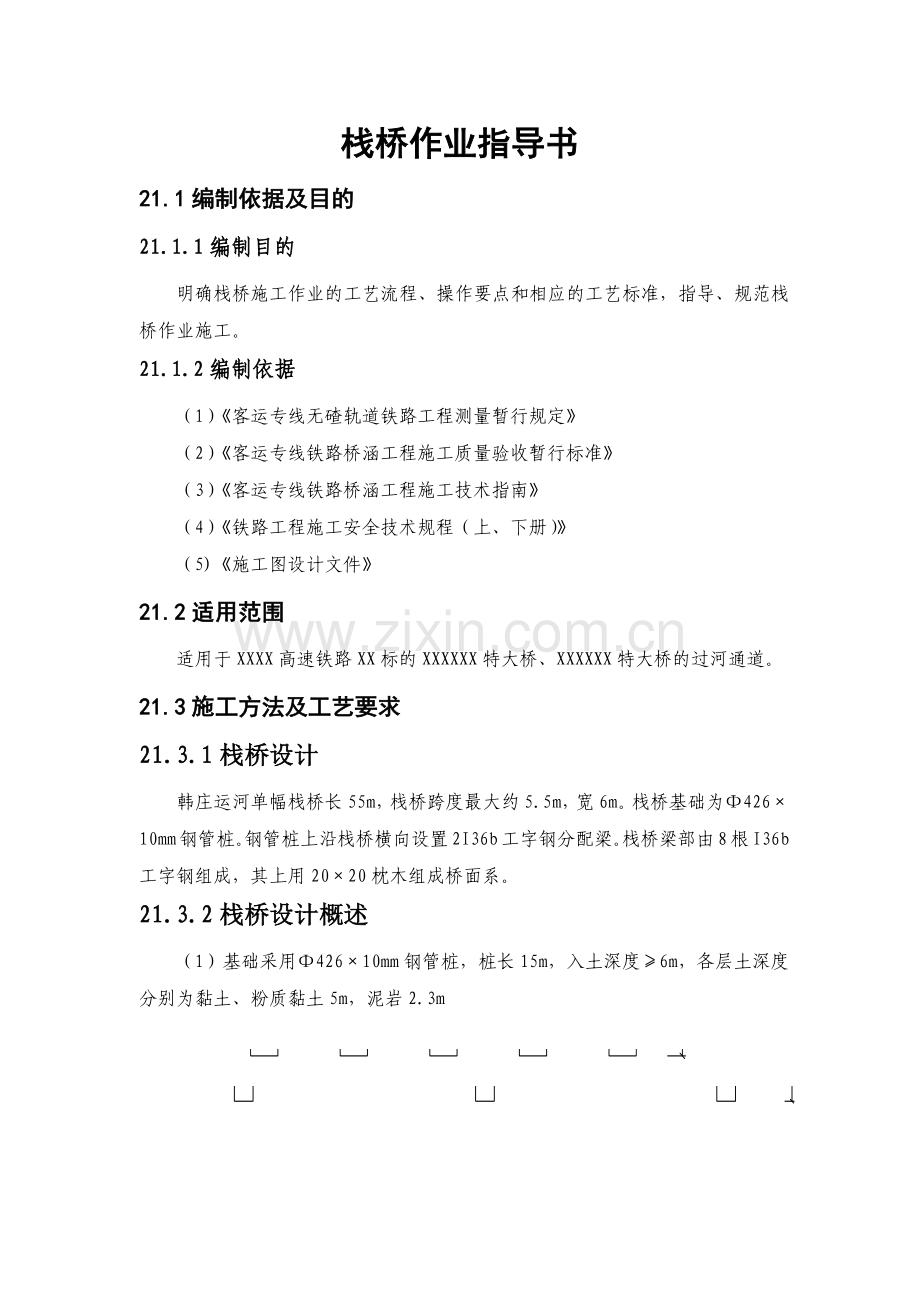

栈桥作业指导书
21.1编制依据及目的
21.1.1编制目的
明确栈桥施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范栈桥作业施工。
21.1.2编制依据
（1）《客运专线无碴轨道铁路工程测量暂行规定》
（2）《客运专线铁路桥涵工程施工质量验收暂行标准》
（3）《客运专线铁路桥涵工程施工技术指南》
（4）《铁路工程施工安全技术规程（上、下册）》
（5)《施工图设计文件》
21.2适用范围
适用于XXXX高速铁路XX标的XXXXXX特大桥、XXXXXX特大桥的过河通道。
21.3施工方法及工艺要求
21.3.1栈桥设计
韩庄运河单幅栈桥长55m，栈桥跨度最大约5.5m，宽6m。栈桥基础为Φ426×10mm钢管桩。钢管桩上沿栈桥横向设置2I36b工字钢分配梁。栈桥梁部由8根I36b工字钢组成，其上用20×20枕木组成桥面系。
21.3.2栈桥设计概述
（1）基础采用Φ426×10mm钢管桩，桩长15m，入土深度≥6m，各层土深度分别为黏土、粉质黏土5m，泥岩2.3m

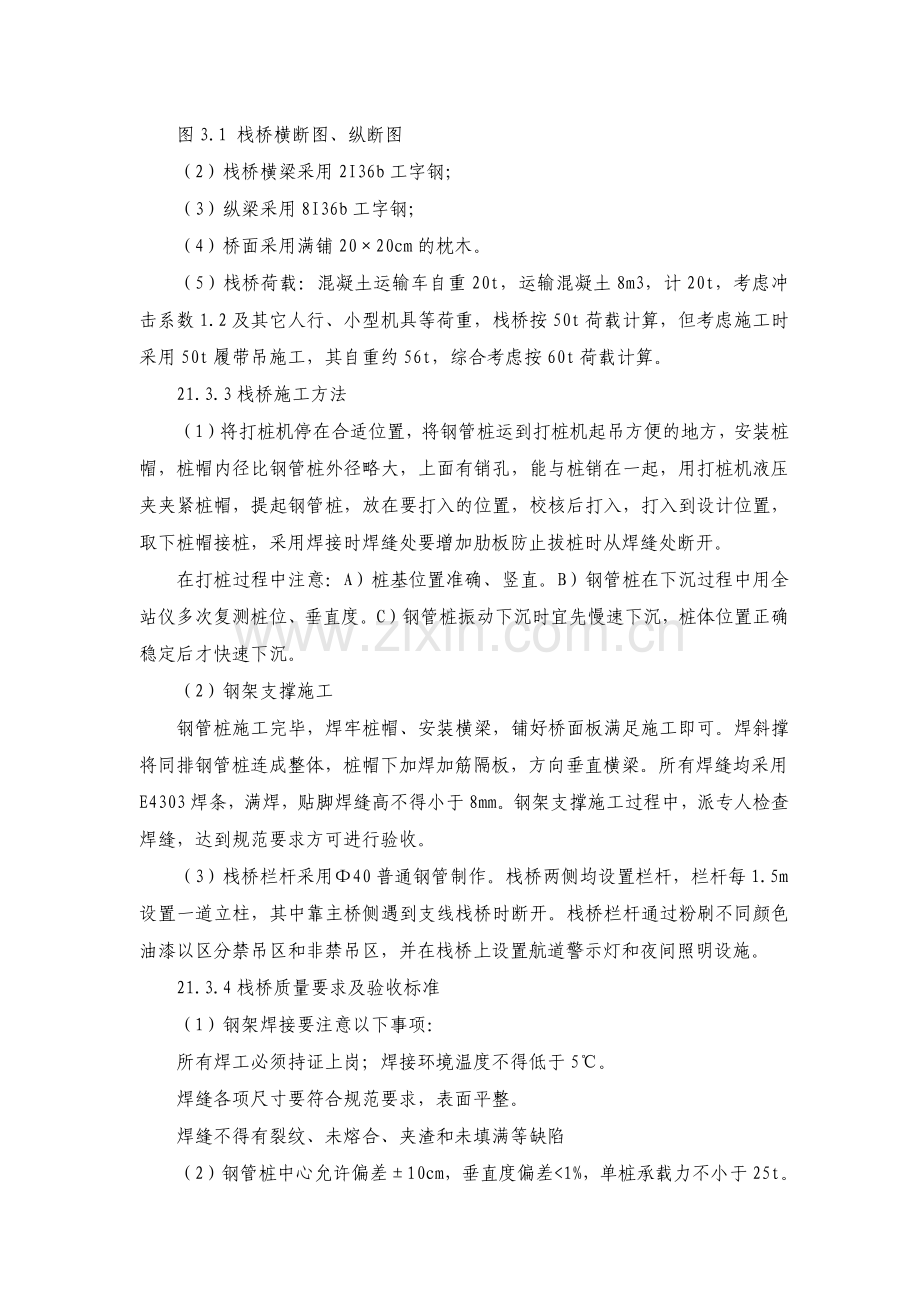

图3.1 栈桥横断图、纵断图
（2）栈桥横梁采用2I36b工字钢；
（3）纵梁采用8I36b工字钢；
（4）桥面采用满铺20×20cm的枕木。
（5）栈桥荷载：混凝土运输车自重20t，运输混凝土8m3，计20t，考虑冲击系数1.2及其它人行、小型机具等荷重，栈桥按50t荷载计算，但考虑施工时采用50t履带吊施工，其自重约56t，综合考虑按60t荷载计算。
21.3.3栈桥施工方法
（1）将打桩机停在合适位置，将钢管桩运到打桩机起吊方便的地方，安装桩帽，桩帽内径比钢管桩外径略大，上面有销孔，能与桩销在一起，用打桩机液压夹夹紧桩帽，提起钢管桩，放在要打入的位置，校核后打入，打入到设计位置，取下桩帽接桩，采用焊接时焊缝处要增加肋板防止拔桩时从焊缝处断开。
在打桩过程中注意：A）桩基位置准确、竖直。B）钢管桩在下沉过程中用全站仪多次复测桩位、垂直度。C）钢管桩振动下沉时宜先慢速下沉，桩体位置正确稳定后才快速下沉。
（2）钢架支撑施工
钢管桩施工完毕，焊牢桩帽、安装横梁，铺好桥面板满足施工即可。焊斜撑将同排钢管桩连成整体，桩帽下加焊加筋隔板，方向垂直横梁。所有焊缝均采用E4303焊条，满焊，贴脚焊缝高不得小于8mm。钢架支撑施工过程中，派专人检查焊缝，达到规范要求方可进行验收。
（3）栈桥栏杆采用Φ40普通钢管制作。栈桥两侧均设置栏杆，栏杆每1.5m设置一道立柱，其中靠主桥侧遇到支线栈桥时断开。栈桥栏杆通过粉刷不同颜色油漆以区分禁吊区和非禁吊区，并在栈桥上设置航道警示灯和夜间照明设施。
21.3.4栈桥质量要求及验收标准
（1）钢架焊接要注意以下事项：
所有焊工必须持证上岗；焊接环境温度不得低于5℃。
焊缝各项尺寸要符合规范要求，表面平整。
焊缝不得有裂纹、未熔合、夹渣和未填满等缺陷
（2）钢管桩中心允许偏差±10cm，垂直度偏差<1%，单桩承载力不小于25t。
（3）用振锤插打钢管桩直至桩最后10分钟内下沉量小1cm为止。
