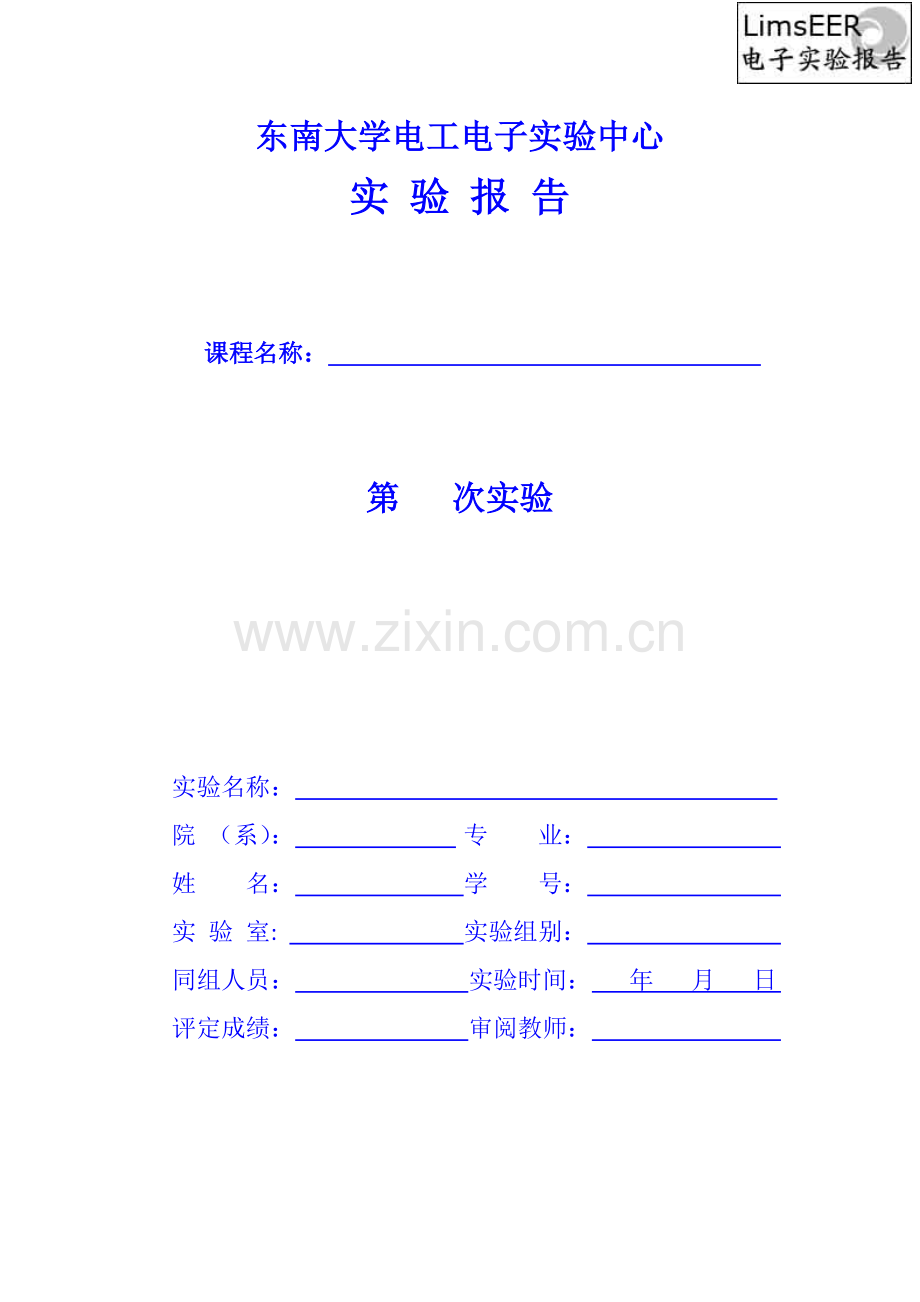

东南大学电工电子实验中心
实 验 报 告

课程名称：

第 次实验

实验名称：
院 （系）： 专 业：
姓 名： 学 号：
实 验 室: 实验组别：
同组人员： 实验时间： 年 月 日
评定成绩： 审阅教师：

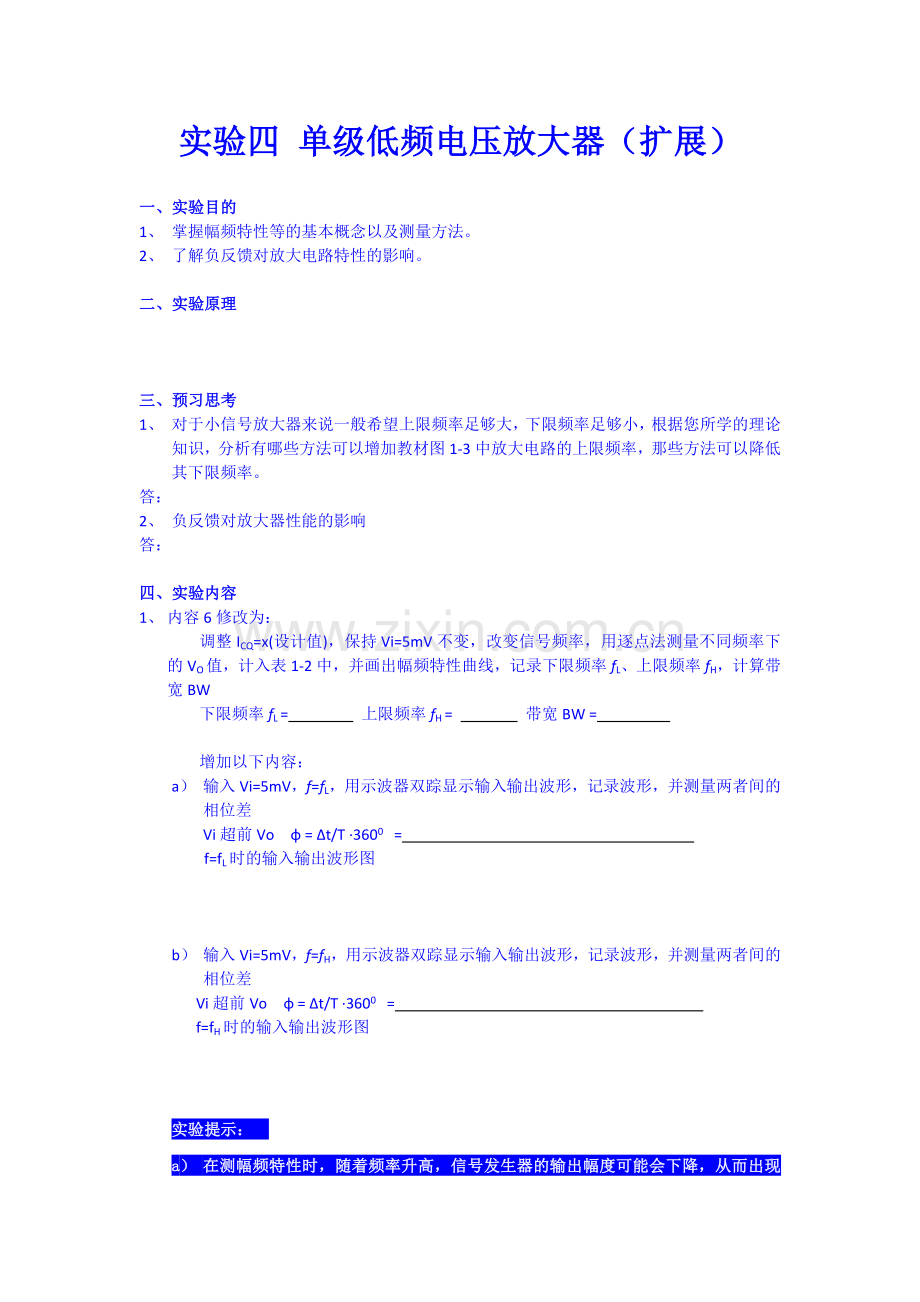

实验四 单级低频电压放大器（扩展）
一、实验目的
1、 掌握幅频特性等的基本概念以及测量方法。
2、 了解负反馈对放大电路特性的影响。

二、实验原理

三、预习思考
1、 对于小信号放大器来说一般希望上限频率足够大，下限频率足够小，根据您所学的理论知识，分析有哪些方法可以增加教材图1-3中放大电路的上限频率，那些方法可以降低其下限频率。
答：
2、 负反馈对放大器性能的影响
答：

四、实验内容
1、 内容6修改为：
调整ICQ=x(设计值)，保持Vi=5mV不变，改变信号频率，用逐点法测量不同频率下的VO值，计入表1-2中，并画出幅频特性曲线，记录下限频率fL、上限频率fH，计算带宽BW
下限频率fL = 上限频率fH = 带宽BW =

增加以下内容：
a） 输入Vi=5mV，f=fL，用示波器双踪显示输入输出波形，记录波形，并测量两者间的相位差
Vi超前Vo φ = ∆t/T ∙3600 =
f=fL时的输入输出波形图

b） 输入Vi=5mV，f=fH，用示波器双踪显示输入输出波形，记录波形，并测量两者间的相位差
Vi超前Vo φ = ∆t/T ∙3600 =
f=fH时的输入输出波形图

实验提示：
a） 在测幅频特性时，随着频率升高，信号发生器的输出幅度可能会下降，从而出现输入信号Vi与输出信号Vo同时下降的现象。所以在实验中要经常测输入电压值，使其维持5mV不变。测量时可利用双路毫伏表，一路接Vi另一路接VO切换显示，以提高实验效率。
b） 测量两路信号波峰之间的时间差除以信号周期，即可得到两路信号间的相位差。

2、 负反馈对放大器性能的影响
在实验电路中增加反馈电阻RF=10Ω，构成电流串联负反馈放大器, 调整ICQ=x(设计值)，测量该电路的增益、输入阻抗、输出阻抗、下限频率fL、上限频率fH、带宽BW，并和前面实验测量的结果进行分析比较。

电路的增益Vo= 输入阻抗Ri= 输出阻抗Ro=
下限频率fL = 上限频率fH = 带宽BW =
实验结果分析：

五、思考题
1、射极偏置电路中的分压电阻R1、R2若取得过小，将对放大电路的动态指标（如Ri及fL）产生什么影响？
答：
2、图1-3电路中的输入电容C1、输出电容C2及射极旁路电容CE的电容量选择应考虑哪些因素？
答：
3、图1-3放大电路的FH、FL与哪些参数有关？
答：
4、图1-3放大电路在环境温度变化及更换不同ß值的三极管时，其静态工作点及电压放大倍数AV能否基本保持不变，试说明原因。
答：
