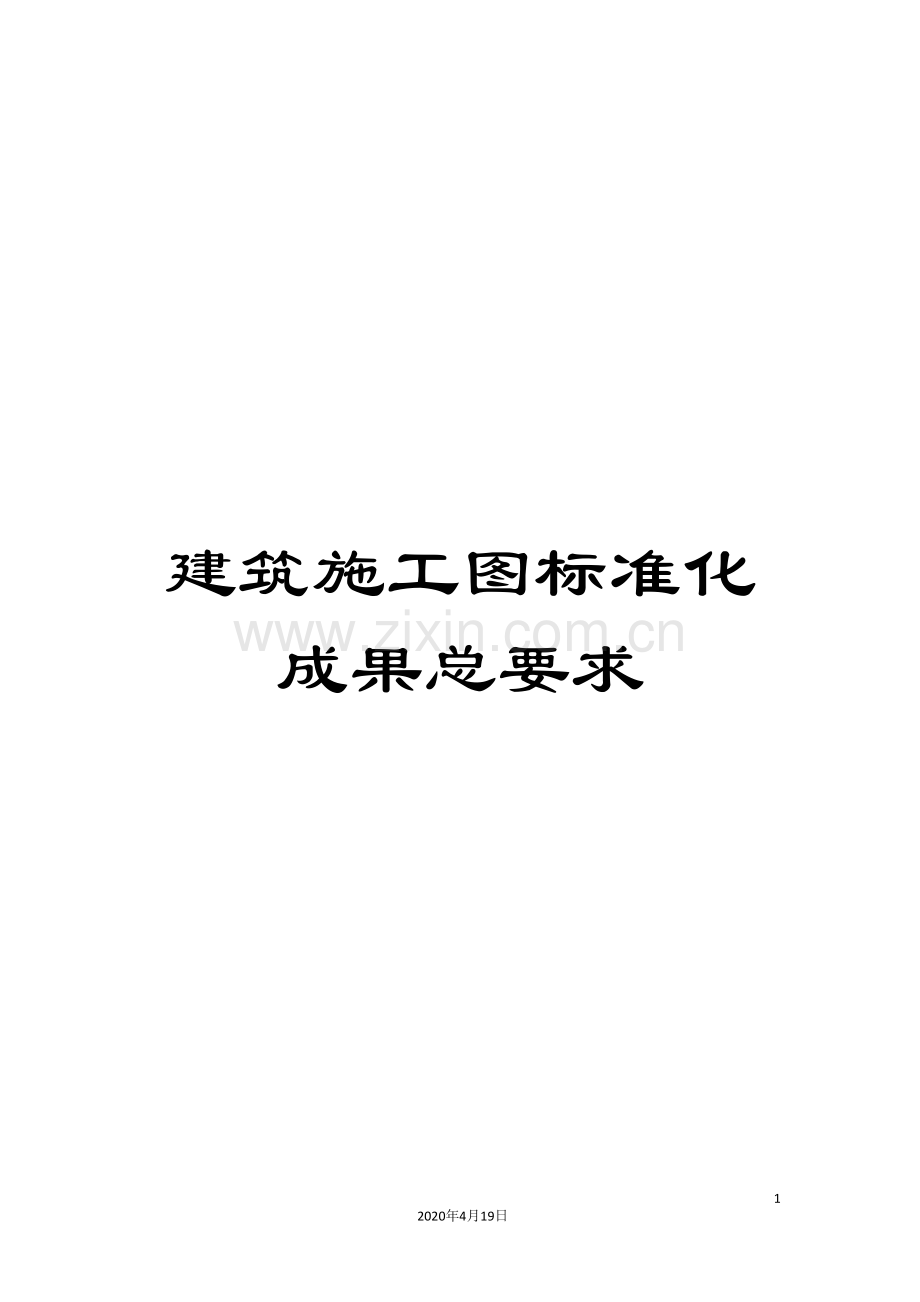

建筑施工图标准化成果总要求

82
2020年4月19日
文档仅供参考

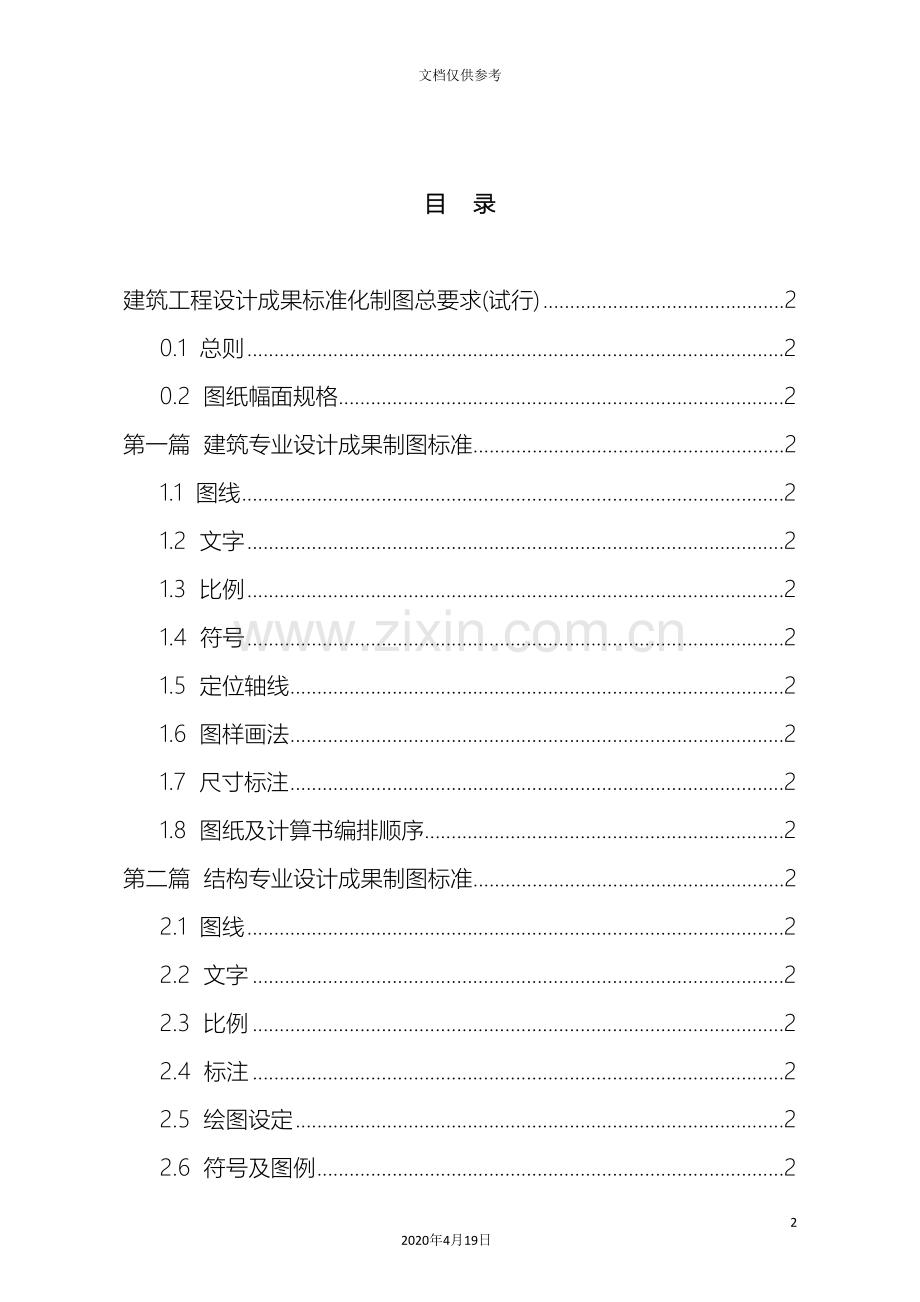

目 录

建筑工程设计成果标准化制图总要求(试行) 2
0.1 总则 2
0.2 图纸幅面规格 2
第一篇 建筑专业设计成果制图标准 2
1.1 图线 2
1.2 文字 2
1.3 比例 2
1.4 符号 2
1.5 定位轴线 2
1.6 图样画法 2
1.7 尺寸标注 2
1.8 图纸及计算书编排顺序 2
第二篇 结构专业设计成果制图标准 2
2.1 图线 2
2.2 文字 2
2.3 比例 2
2.4 标注 2
2.5 绘图设定 2
2.6 符号及图例 2
2.7 图纸及计算书编排顺序 2
第三篇 给排水专业设计成果制图标准 2
3.1 图线 2
3.2 文字 2
3.3 比例 2
3.4 图纸及计算书编排顺序 2
第四篇 电气专业设计成果制图标准 2
4.1 图线 2
4.2 文字 2
4.3 图层 2
4.4 图例 2
4.5 图纸及计算书编排顺序 2
第五篇 暖通专业设计成果制图标准 2
5.1 图线 2
5.2 文字 2
5.3 比例 2
5.4 标注 2
5.5 绘图设定 2
5.6 符号及图例 2
5.7 暖通空调制图的一般规定 2
5.8 管道和设备布置平面图、剖面图画法 2
5.9 管道系统图、原理图画法 2
5.10 暖通空调图的系统编号及管道标高、管径、尺寸的标注法 2
5.11 管道转向、分支、重叠、密集、断开、交叉、跨越画法 2
5.12 图纸及计算书编排顺序 2

建筑工程设计成果标准化制图总要求(试行)
0.1 总则
0.1.1 为了统一雅克设计机构建筑设计成果标准，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，满足国家住建部《建筑工程设计文件编制深度规定》的要求，特制定本标准。
0.1.2 本标准为雅克设计有限公司内部标准。
0.1.3 建筑工程设计成果，除应符合本标准外，还应符合国家现行强制性标准的有关规定，以及各相关专业的制图标准。
0.1.4 本标准规定了建筑工程设计成果制图的统一规则，主要包括图线、字体、图层、比例、打印输出等，适用于下列建筑工程设计的CAD制图：
（1）新建、改建、扩建工程的各阶段设计图；
（2）建筑工程通用设计图、标准设计图、大样模块设计图。
0.1.5 设计文件除应满足本标准外还应满足雅克《质量管理体系文件》中的相应规定。
0.1.6 企业标识、图框、扉页、初步设计/施工图封面及目录、施工图设计总说明等标准格式文件的调用位置：.com/综合信息/成果格式。
0.1.7 各专业制图文件保存版本的统一规定：Aarch7.5 For AutoCAD 格式。
0.2 图纸幅面规格
0.2.1 图纸幅面及图框尺寸，应符合表0.2.1的规定，图框格式引用公司标准图框。
表0.2.1 幅面及图框尺寸（mm）
幅面代号
尺寸代号
A0
A1
A2
A3
A4

B×L
841×1189
594×841
420×594
297×420
210×297
0.2.2 图纸的短边一般不应加长，长边可加长，但应符合表0.2.2的规定。
表0.2.2 图纸长边加长尺寸（mm）
幅面尺寸
长边尺寸
长边加长后尺寸
A0
1189
1486 1635 1783 1932 2080 2230 2378
A1
841
1051 1261 1471 1682 1892 2102
A2
594
743 891 1041 1189 1338 1486 1635 1783 1932 2080
A3
420
630 841 1051 1261 1471 1682 1892
注：有特殊需要的图纸，可采用B×L为841mm×891mm和1189mm×1261mm的图面。
0.2.3 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用；必要时，也可立式使用。
0.2.4 同一工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面（不含目录及表格所采用的A4幅面）。
第一篇 建筑专业设计成果制图标准
1.1 图线
1.1.1 同一张图纸内，相同比例的各图样，应选用相同的线宽组。
1.1.2 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
1.1.3 线宽即图线的宽度。二维制图所用图线一般应采用无宽度和厚度定义的图线，即制图时，图线的宽度和厚度均为0mm，线宽应由打印输出设置。输出线宽是指打印输出后图线的实际宽度。各种比例图样的输出线宽宜符合表1.1.3的规定。（括号内的数据适用于A4和A3的图纸幅面）
表1.1.3 图线
名称
线型
线宽(mm)
用 途
粗实线
CONTINUOUS
0.50
（0.40）
1. 平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线。
2. 建筑立面图的外轮廓线。
3. 建筑构造详图中被剖切的主要部分的轮廓线。
4. 建筑构配件详图中的外轮廓线。
5. 剖切线及图名下横线的线宽按天正软件默认的设置。
中实线
CONTINUOUS
0.25
（0.20）
1. 平、剖面图中被剖切的次要建筑构造（包括构配件）的轮廓线。
2. 建筑平、立、剖面图建筑构配件的轮廓线。
3. 建筑构造详图及建筑构配件详图中的一般轮廓线。
细实线
CONTINUOUS
0.15
（0.13）
1.小于0.25mm的图线、 尺寸线、尺寸界线、图例线、索引符号、标高符号、详图材料做法引出线等。
中虚线
DASH
0.25
（0.20）
1. 建筑构造详图及建筑构配件详图中不可见的轮廓线。
2. 拟扩建的建筑物轮廓线。
细虚线
DASH
0.15
（0.13）
1. 图例线、小于0.25mm的不可见轮廓线。
细单点长划线
DOTE
0.15
（0.13）
1. 中心线、对称线、定位轴线。
折断线
CONTINUOUS
0.15
（0.13）
1. 不需画全的断开界线。
波浪线
CONTINUOUS
0.15
（0.13）
1. 不需画全的断开界线。
2. 构造层次的断开界线。
注 明
1. 地坪线的线宽为1.0mm。 2. 表中线宽为打印输出后图线的实际宽度。

1.1.4 为了便于图线线宽输出打印设置，建筑专业制图图线应统一按表1.1.4选用图层名称、颜色及打印线宽：
表1.1.4 图层
图层名称
颜色
默认线型
线宽（mm）
使 用 说 明
DOTE
1
DOTE
0.15（0.13）
定位轴线
STAIR
2
CONTINUOUS
0.25（0.20）
坡道、台阶、楼梯及栏杆、电梯轿厢、自动扶梯
GROUND
2
CONTINUOUS
0.25（0.20）
室外散水
AXIS
3
CONTINUOUS
0.15（0.13）
轴线层
PUB_DIM
3
CONTINUOUS
0.15（0.13）
尺寸线、尺寸界线
DIM_IDEN
3
CONTINUOUS
0.15（0.13）
索引符号
DIM_ELEV
3
CONTINUOUS
0.15（0.13）
标高符号
DIM_SYMB
3
CONTINUOUS
0.15（0.13）
对称线、箭头引线、折断线、做法标注线、剖切符号（默认天正软件线宽）、指北针符号
DIM_LEAD
3
CONTINUOUS
0.15（0.13）
引出标注线
TREE
80
CONTINUOUS
0.25（0.20）
绿化
WINDOW
4
CONTINUOUS
0.25（0.20）
门窗
LVTRY
6
CONTINUOUS
0.25（0.20）
厨卫洁具设备
BALCONY
6
CONTINUOUS
0.25（0.20）
阳台
TEXT
7
CONTINUOUS
0.25（0.20）
设计说明文字
AXIS_TEXT
7
CONTINUOUS
0.25（0.20）
轴号数字
PUB_TEXT
7
CONTINUOUS
0.25（0.20）
索引文字、引出标注文字、箭头引注文字、剖切号文字、标高标注文字、指北针标注文字、图名文字
PUB_HATCH
8
CONTINUOUS
0.25（0.20）
比例≤1:100时混凝土墙、柱图例填充
COLUMN
9
CONTINUOUS
0.50（0.40）
被剖切的混凝土柱轮廓线
WALL
9
CONTINUOUS
0.50（0.40）
被剖切的墙体轮廓线、详图中被剖切的主要部分的轮廓线、建筑立面图的外轮廓线
中文名称
250
CONTINUOUS
0.08（0.05）
如：家具、汽车等
COFILL
251
CONTINUOUS
0.15（0.13）
其余图例填充
地漏
7
CONTINUOUS
0.25（0.20）
地漏
消火栓
20
CONTINUOUS
0.25（0.20）
消火栓
雨水斗
7
CONTINUOUS
0.25（0.20）
雨水斗
雨水管
4
CONTINUOUS
0.25（0.20）
雨水管
废水管
31
CONTINUOUS
0.25（0.20）
废水管
给水管
2
CONTINUOUS
0.25（0.20）
给水管
空调冷凝水
2
CONTINUOUS
0.25（0.20）
空调冷凝水
污水管
2
CONTINUOUS
0.25（0.20）
污水管
消防管
20
CONTINUOUS
0.25（0.20）
消防管
备注：
1.除以上统一的图层名称外，其余图层可根据表示对象用汉字命名，线宽均为0.25（0.20）。
2.图纸打印设置方法如：9号颜色线形的线宽设置为0.5（0.4）；1号、3号、8号和251号颜色线形的线宽设置为0.15（0.13）；250号颜色线形的线宽设置为0.08（0.05）；其余颜色线形的线宽设置为0.25（0.2）；8号颜色淡显度设为70%；250号颜色淡显度设为50%。
3.打印前先要设置图层显示顺序，如：1号、2号、3号、7号及9号颜色设置为“前置”，8号、250号及251号颜色设置为“后置”。
4.以上表述的线宽均为打印输出后图线的实际宽度（括号内的数据适用于A4及A3的图纸幅面）。
1.2 文字
1.2.1 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。
1.2.2 文字的字高，应从如下系列中选用：3.5、5、7、10、14、20mm。如需书写更大的字，其高度应按的比值递增。
1.2.3 数、百分数和比例数的注写，应采用阿拉伯数字和数学符号，例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。
1.2.4 字体的选择、字高设定及应用范围见表1.2.4。

表1.2.4 字体选用（表中文字高度为最终出图的绝对高度）
文字样式
中文字体
西文字体
宽高比
字高
（mm）
用 途
宋体
宋体
——
1.0
7.0
用于设计总说明、建筑构造用料做法表、门窗表及设计专篇的大标题和图名文字
宋体
宋体
——
1.0
5.0
用于图名比例数字
宋体
宋体
——
1.0
3.5
小标题文字
_TCH_AXIS
gbcbig
complex
0.8
5.0
用于轴号的标注文字
_TCH_LABEL
gbcbig
complex
0.8
5
用于索引符号和剖切符号的标注文字
_TCH_DIM
hztxt
tssdeng
中文参数高宽比：0.8
西文参数：字宽0.7，字高0.9
3.5
用于除以上表述的用途外其余的文字
1.3 比例
1.3.1 图样的比例，应为图形与实物相对应的线性尺寸之比。比例的大小，是指其比值的大小，如1:50大于1:100。
1.3.2 比例的符号为“:”，比例应以阿拉伯数字表示，如1:1、1:20、1:100等。
1.3.3 比例宜注写在图名的右侧，字的基准线应取平（采用天正软件默认的设置绘图）；比例的字高宜比图名的字高小一号或二号（图1.3.3）。
图1.3.3 比例的注写
1.3.4 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度确定，建筑专业选用的比例宜符合表1.3.4的规定。
表1.3.4 比例
图 名
比 例
建筑物或构筑物的平面图、立面图、剖面图
1:50、1:100、1:150、1:200、1:300
建筑物或构筑物的局部放大图
1:10、1:20、1:25、1:30、1:50
配件及构造详图
1:1、1:2、1:5、1:10、1:15、1:20、1:25、1:30、1:50
总平面图
1:100、1:150、1:200、1:500、1:1000、1: 、1:5000

1.3.5 一般情况下，一个图样应选用一种比例。根据专业制图特殊需要，同一图样也可选用两种比例。
1.3.6 特殊情况下也可自选比例，这时除应注出绘图比例外，还必须在适当位置绘制出相应的比例尺。
1.4 符号
1.4.1 剖切符号
1 剖视的剖切符号应符合下列规定（采用天正软件默认的设置绘图）：
1）剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm（图1.4.1—1）。绘制时，剖视的剖切符号不应与其它图线相接触。
图1.4.1—1 剖视的剖切符号
2）剖视剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。
3）需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。
4）建（构）筑物剖面图的剖切符号宜注在±0.00标高的平面图上。
2 断面的剖切符号应符合下列规定（采用天正软件默认的设置绘图）：
1）断面的剖切符号应只用剖切位置线表示，并应以粗实线绘制，长度宜为6～10mm。
2）断面剖切符号的编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧；编号所在的一侧应为该断面的剖视方向（图1.4.1—2）。
图1.4.1—2 剖断面剖切符号
3 剖面图或断面图，如与被剖切图样不在同一张图内，可在剖切位置线的另一侧注明其所在图纸的编号，也能够在图上集中说明。
1.4.2 索引符号与详图符号
1 图样中的某一局部或构件，如需另见详图，应以索引符号索引（图1.4.2—1a）。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均应以细实线绘制。索引符号应按下列规定编写（采用天正软件默认的设置绘图）：
1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中间画一段水平细实线（图1.4.2—1b）。
2）索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号（图1.4.2—1c）。数字较多时，可加文字标注。
3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号（图1.4.2—1d）。

图1.4.2—1 索引符号

2 索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向。索引图号的编写同1.4.2—1条的规定（图1.4.2—2a、b、c、d）。

图1.4.2—2 用于索引剖面详图的索引符号

3 详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm粗实线绘制。详图应按下列规定编号：
1）详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号（图1.4.2—3）。
2）详图与被索引的图样不在同一张图纸内，应用细实线在详图符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号（图4.2.3-2）。
图1.4.2—3 与被索引图样同在一张图纸内的详图符号
图4.2.3-2 与被索引图样不在同一张图纸内的详图符号

1.4.3 引出线
1 引出线应以细实线绘制，宜采用水平方向直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方（图1.4.3—1a），也可注写在水平线的端部（图1.4.3—1b）。
图1.4.3—1 共用引线
2 同时引出几个相同部分的引出线，宜互相平行（图1.4.3—2a），也可画成集中于一点的放射线（图1.4.3—2b）。

图1.4.3—2 共用引出线

3 多层构造或多层管道共用引出线，应经过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相一致；如层次为横向排序，则由上至下的说明顺序应与左至右的层次相一致（图1.4.3—3）。
图1.4.3—3 共用引出线

1.4.4 其它符号
1 对称符号由对称线和两端的两对平行线组成。对称线用细点画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每正确间距宜为2～3mm；对称线垂直平分于两对平行线，两端超出平行线宜为2～3mm（图1.4.4—1）。
2 连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号（图1.4.4—2）。
3 指北针的形状宜如图1.4.4—3所示，其圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

图1.4.4—1 对称符号 图1.4.4—2 连接符号 图1.4.4—3 指北针
1.5 定位轴线
1.5.1 定位轴线应用细点画线绘制。
1.5.2 定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
1.5.3 平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写英文字母，从下至上顺序编写。
1.5.4 组合较复杂的平面图中定位轴线也可采用分区编号，编号的注写形式应为“分区号——分区轴线编号”。分区号采用阿拉伯数字或大写英文字母表示。
1.5.5 附加定位轴线的编号，应以分数形式表示，并应按下列规定编写：
1 两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编号，如：
表示2号轴线之后附加的第一根轴线 表示C号轴线之后附加的第三根轴线

2 1号轴线或A号轴线之前的附加轴线的分母应以01或0A表示，如：
表示1号轴线之前附加的第一根轴线 表示A号轴线之前附加的第三根轴线

1.5.6 一个详图适用于几根轴线时，应同时注明各有关轴线的编号（图1.5.6）。
图1.5.6 详图的轴线编号

1.5.7 通用详图中的定位轴线，应只画圆，不注写轴线编号。
1.5.8 圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写英文字母表示，从外向内顺序编写（图1.5.8）。
图1.5.8 圆形平面定位轴线的编号
1.5.9 折线形平面图中定位轴线的编号可按图1.5.9的形式编写。
图1.5.9 折线形平面定位轴线的编号

1.6 图样画法
1.6.1 平面图
1 平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。
2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
3 除顶棚平面图外，各种平面图应按正投影法绘制。
4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽及地沟等不可见部分，则应以虚线绘制。
5 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写英文字母编号。在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。
1.6.2 立面图
1 各种立面图应按正投影法绘制。
2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
3 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。
4 较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
5 在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，绘出其完整图形，其余部分只画轮廓线。
6 在建筑物立面图上，外墙表面分格线应表示清楚。应用文字说明各部位所用面材及色彩。
7 有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称（如：～立面图、～立面图）。无定位轴线的建筑物可按平面图各面的朝向确定名称。
1.6.3 剖面图
1 剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。
2 各种剖面图应按正投影法绘制。
3 建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。
4 剖切符号可用阿拉伯数字、罗马数字或英文字母编号。
1.6.4 其它规定
1 指北针应绘制在建筑物±0.00标高的平面图上，并放在明显位置，所指的方向应与总图一致。
2 零配件详图与构造详图，宜按直接正投影法绘制。
3 零配件外形或局部构造的立体图，宜按《房屋建筑制图统一标准》（GB/T 50001）中（轴测图）的有关规定绘制。
4 不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：
1）比例大于1:50的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；
2）比例等于1:50的平面图、剖面图，宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；
3）比例小于1:50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；
4）比例为1:100～1:200的平面图、剖面图，可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线；
5）比例小于1:200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
5 相邻的立面图或剖面图，宜绘制在同一水平线上，图内相互有关的尺寸及标高，宜标注在同一竖线上。
1.6.5 尺寸标注
1 尺寸分为总尺寸、定位尺寸、细部尺寸三种。绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。
2 建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、雨棚、门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部位可标注结构标高，并予以说明。结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。
3 楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写：
1）平面图及其详图注写完成面标高；
2）立面图、剖面图及其详图注写完成面标高及高度方向的尺寸；
3）其余部分注写毛面尺寸及标高；
4）标注建筑平面图各部位的定位尺寸时，注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，注写其所在层次内的尺寸；
5）设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示，如：

1.7 尺寸标注
1.7.1 尺寸界线、尺寸线及尺寸起止符号
1 图样上的尺寸界线、尺寸线、尺寸起止符号和尺寸数字见（图1.7.1—1）示。
图1.7.1—1 尺寸的组成

2 尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。图样轮廓线也可用作尺寸界线（图1.7.1—2）。
图1.7.1—2 尺寸界线
3 尺寸线应用细实线绘制，应与被注长度平行。
4 尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。
1.7.2 尺寸数字
1 图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。
2 图样上的尺寸单位，除标高及总平面以米为单位外，其它必须以毫米为单位。
3 圆形图样尺寸数字的方向，应按图1.7.2—3的规定注写。
图1.7.2—3 尺寸界线
4 尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线外侧，中间相邻的尺寸数字可错开注写（图1.7.2—4）。

图1.7.2—4 尺寸数字的注写位置

1.7.3 尺寸的排列与布置
1 尺寸宜标注在图样轮廓以外，不宜与图线、文字及符号等相交。
2 互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。
3 图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离，不宜小于10mm。平行排列的尺寸线的间距，宜为7～10mm，并应保持一致。
4 总尺寸的尺寸界线应靠近所指部位，中间的分尺寸的尺寸界线可稍短，但其长度应相等。
1.7.4 半径、直径、球的尺寸标注
1 半径的尺寸线应一端从圆心开始，另一端画箭头指向圆弧。半径数字前应加注半径符号“R”（图1.7.4—1）。
图1.7.4—1 半径标注方法

2 较小圆弧的半径，可按图1.7.4—2形式标注。
图1.7.4—2 小圆弧半径的标注方法

3 较大圆弧的半径，可按图7.4.3形式标注。

图1.7.4—3 大圆弧半径的标注方法

4 标注圆的直径尺寸时，直径数字前应加直径符号“%%c”（CAD注写方法）。在圆内标注的尺寸线应经过圆心，两端画箭头指至圆弧。
5 较小圆的直径尺寸，可标注在圆外。
6 标注球的半径尺寸时，应在尺寸前加注符号“SR”。标注球的直径尺寸时，应在尺寸数字前加注符号“SΦ”。 注写方法与圆弧半径和圆直径的尺寸标注方法相同。
1.7.5 角度、弧度、弧长的标注
1 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该角的顶点，角的两条边为尺寸界线。起止符号应以箭头表示，如没有足够位置画箭头，可用圆点代替，角度数字由天正软件的默认设置。
2 标注圆弧的弧长时，尺寸线应以与该圆弧同心的圆弧线表示，尺寸界线应垂直于该圆弧的弦，起止符号用箭头表示，弧长数字上方应加注圆弧符号“⌒”。
3 标注圆弧的弦长时，尺寸线应以平行于该弦的直线表示，尺寸界线应垂直于该弦，起止符号用中粗斜短线表示。
1.7.6 薄板厚度、正方形、坡度、非圆曲线等尺寸标注
1 在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号“t”（图1.7.6—1）。
图1.7.6—1 薄板厚度标注方法

2 标注正方形的尺寸，可用“边长×边长”的形式，也可在边长数字前加正方形符号“□”（图1.7.6—2）。

图1.7.6—2 标注正方形尺寸

3 标注坡度时，应加注坡度符号“”或“ ”，该符号箭头应指向下坡方向。坡度也可用直角三角形形式标注或角度标注。
4 外形为非圆曲线的构件，可用坐标形式标注尺寸。
5 复杂的图形，可用网格形式标注尺寸。
1.7.7 尺寸的简化标注
1 连续排列的等长尺寸，可用“个数×等长尺寸＝总长”的形式标注。
2 构配件内的构造因素（如孔、槽等）如相同，可仅标注其中一个要素的尺寸。
3 对称构配件采用对称省略画法时，该对称构配件的尺寸线应略超过对称符号，仅在尺寸线的一端画尺寸起止符号，尺寸数字应按整体全尺寸注写，其注写位置宜与对称符号对齐。
4 两个构配件，如个别尺寸数字不同，可在同一图样中将其中一个构配件的不同尺寸数字注写在括号内，该构配件的名称也应注写在相应的括号内。
1.7.8 标高
1 标高符号应以直角等腰三角形表示，按图1.7.8—1a及图1.7.8—1b所示形式用细实线绘制，如标注位置不够，也可按图1.7.8—1c及图1.7.8—1d所示形式绘制。
图1.7.8—1 标高符号
2 总平面图室外地坪标高符号，宜用涂黑的三角形表示（图1.7.8—2），三角形的大小由天正软件根据画图比例大小的默认设置。
图1.7.8—2 总平面图室外地坪标高符号

3 标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上。标高数字应注写在标高符号的左侧或右侧。
4 标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。
5 零点标高应注写成±0.000，正数标高不注“＋”，负数标高应注“－”，例如3.000、－0.600。
6 在图样的同一位置需表示几个不同标高时，标高数字可按图1.7.8—6的形式注写。
图1.7.8—6 同一位置注写多个标高数字

1.8 图纸及计算书编排顺序
1.8.1 图纸编排顺序应该按图纸内容的主次关系、逻辑关系，有序排列。
1.8.2 建筑专业施工图图纸编排顺序基本方式统一如下（方案及初步设计图纸参考本方式编排）：
1） 封面
2） 图纸目录
3） 建筑施工图设计说明
4） 建筑构造统一做法表
5） 总平面定位图
6） 地下二层平面图
7） 地下一层平面图
8） 一层平面图
9） 二层平面图
……
10） 立面图
11） 剖面图
12） 楼梯、卫生间、厨房详图
13） 大样图
14） 门窗表、门窗立面放大图
15） 节能设计专篇、建筑消防设计专篇、人防设计专篇（可根据其它图幅空余空间排放）
1.8.3 节能计算书及节能审查表
第二篇 结构专业设计成果制图标准
2.1 图线
2.1.1 线宽即图线宽度。二维制图所用图线一般应采用无宽度和厚度定义的图线，即制图时，图线的宽度和厚度均为0。线宽应由打印输出设置。输出线宽是指打印输出后图线的实际宽度。各种比例图样的输出线宽宜符合表2.1.2的规定。
2.1.2 线型的选择及应用范围见表2.1.2。

表2.1.2 线型选用及设定线宽
名 称
线型及名称
线 宽
一 般 用 途
实线
粗
CONTINUOUS
1.00mm
图名下划线
粗
CONTINUOUS
0.50mm
钢筋线、剖切线、螺栓、可见的支撑线
中
CONTINUOUS
0.25mm
结构平面图及详图中的可见轮廓线
细
CONTINUOUS
0.18mm
轴线、尺寸标注界限、标注引出线、标高、索引符号
虚线
粗
DASH
0.50mm
不可见的支撑线
中
DASH
0.25mm
结构平面图及详图中的不可见轮廓线
细
DASH
0.18mm
结构平面图中管线的轮廓线
点划线
粗
CENTER
0.50mm
柱间支撑、垂直支撑
细
CENTER
0.18mm
轴线、中心线、对称线
双点划线
粗
PHANTOM
0.50mm
预应力钢筋线
细
PHANTOM
0.18mm
原有结构构件线
折断线
细

0.18mm
断开界面
波浪线
细

0.18mm
断开界面
注：表中线宽为最终出图的绝对线宽。

2.1.3 线型比例的设定按照以下原则：
1 全局比例因子为1000。
2 当前对象缩放比例为1.0。
3 当图形太小无法看清线型时，可针对特定情况适当缩小该对象线型比例，如用虚线绘制桩基平面图时。
以4mm直径圆形为例，用虚线绘制：
当前对象缩放比例为1.0时 将对象线型比例更改为0.5后
2.1.4 同一张图纸内，相同比例的各种图样，应选用相同的线宽组。
2.1.5 图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
2.2 文字
2.2.1 文字书写
1 图样中汉字、字符和数字应排列整齐、清楚正确。
2 数量的数值注写，应采用正体阿拉伯数字。各种计量单位凡前面有量值的，均应采用国家颁布的单位符号注写。单位符号应采用正体字母。
3 分数、百分数和比例数的注写，应采用阿拉伯数字和数学符号，例如：四分之三、百分之二十五和一比二十应分别写成3/4、25%和1:20。
4 当施工图中标注较多时应避免文字重叠、混淆，可多采用引出标注或将施工图分成多个部分绘制，当必须要缩小标注字高时，文字高度不得小于2.5mm。
5 图中文字不得采用样式名为“STANDARD”的样式。
2.2.2 字型与字高
字型的选择、字高设定及应用范围见表2.2.2。

表2.2.2 字型选用及字高设定
文字样式
字体
大字体
宽度比例
文字高度
一 般 用 途
TSSD_Bold
tssdeng.shx
China.shx
0.7
14mm
用于结构设计总说明大标题
TSSD_Bold
tssdeng.shx
China.shx
0.7
5mm
用于结构设计总说明各分项标题
TSSD_Norm
tssdeng.shx
hztxt.shx
0.7
5mm
用于结构设计总说明正文部分
TSSD_Norm
tssdeng.shx
hztxt.shx
0.7
4mm
用于结构目录图名部分、施工图中说明文字、图名后的比例
TSSD_Norm
tssdeng.shx
hztxt.shx
0.7
3.5mm
用于结构设计总说明表格内文字
宋 体
宋体

1.0
7mm
施工图的图名
TSSD_Dimension
tssdeng.shx
hztxt.shx
0.7
3mm
用于结构施工图中尺寸标注，引出标注
TSSD_Rein
tssdeng.shx
hztxt.shx
0.7
3mm
用于结构施工图中板钢筋标注
