PIC单片机原理及应用试题.doc

姓名： 学号：

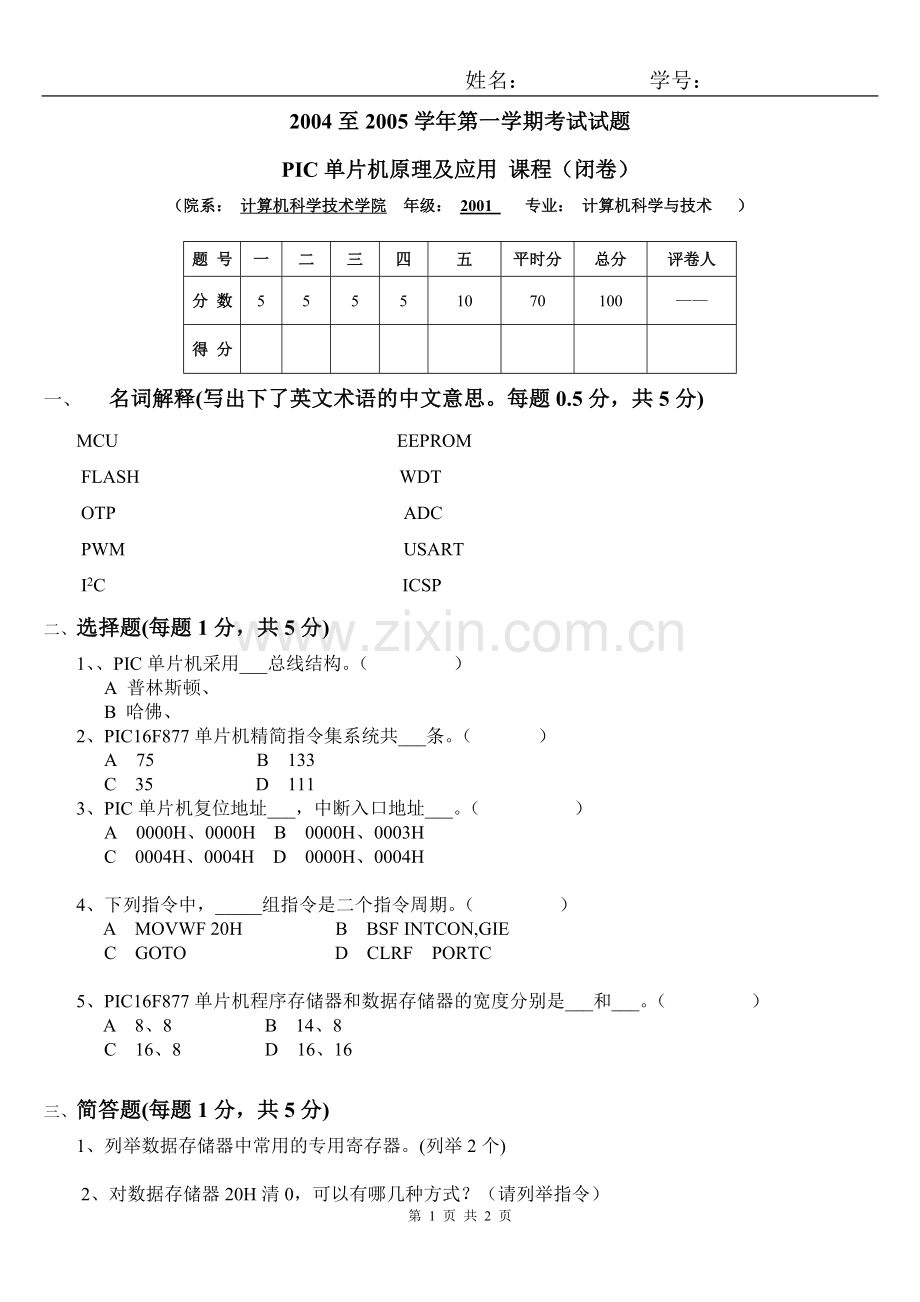

2004至2005学年第一学期考试试题
PIC单片机原理及应用 课程（闭卷）
（院系： 计算机科学技术学院 年级： 2001 专业： 计算机科学与技术 ）

题 号
一
二
三
四
五
平时分
总分
评卷人
分 数
5
5
5
5
10
70
100
——
得 分

一、 名词解释(写出下了英文术语的中文意思。每题0.5分，共5分)
MCU EEPROM
FLASH WDT
OTP ADC
PWM USART
I2C ICSP
二、 选择题(每题1分，共5分)
1、、PIC单片机采用___总线结构。（ ）
A 普林斯顿、
B 哈佛、
2、PIC16F877单片机精简指令集系统共___条。（ ）
A 75 B 133
C 35 D 111
3、PIC单片机复位地址___，中断入口地址___。（ ）
A 0000H、0000H B　0000H、0003H
C 0004H、0004H D　0000H、0004H

4、下列指令中，_____组指令是二个指令周期。（ ）
A MOVWF 20H B BSF INTCON,GIE
C GOTO D　CLRF PORTC

5、PIC16F877单片机程序存储器和数据存储器的宽度分别是___和___。（ ）
A 8、8 B　14、8
C 16、8 D　16、16

三、 简答题(每题1分，共5分)
1、列举数据存储器中常用的专用寄存器。(列举2个)

2、对数据存储器20H清0，可以有哪几种方式？（请列举指令）

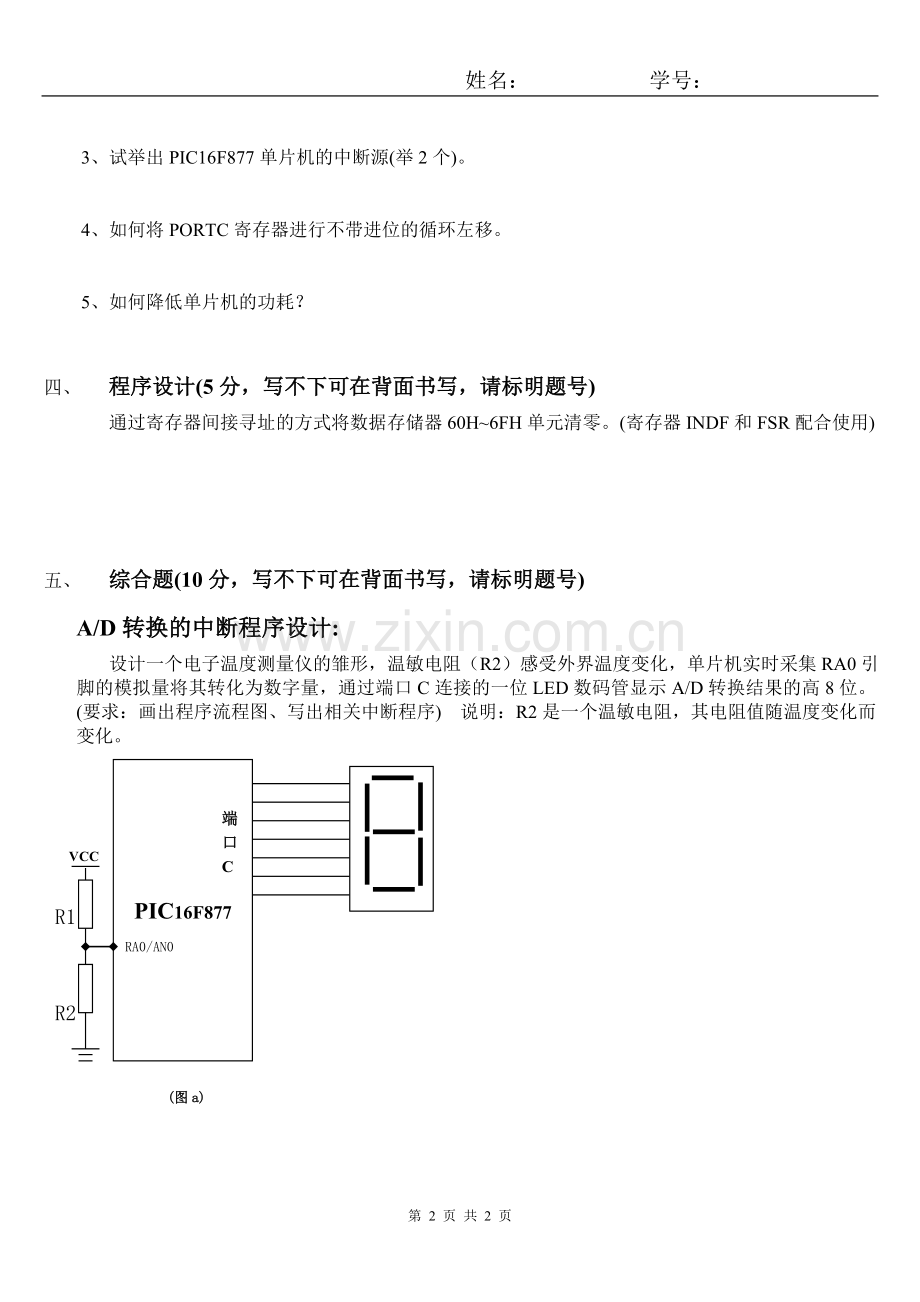

3、试举出PIC16F877单片机的中断源(举2个)。

4、如何将PORTC寄存器进行不带进位的循环左移。

5、如何降低单片机的功耗？

四、 程序设计(5分，写不下可在背面书写，请标明题号)
　　通过寄存器间接寻址的方式将数据存储器60H~6FH单元清零。(寄存器INDF和FSR配合使用)

五、 综合题(10分，写不下可在背面书写，请标明题号)
A/D转换的中断程序设计:
设计一个电子温度测量仪的雏形，温敏电阻（R2）感受外界温度变化，单片机实时采集RA0引脚的模拟量将其转化为数字量，通过端口C连接的一位LED数码管显示A/D转换结果的高8位。(要求：画出程序流程图、写出相关中断程序) 说明：R2是一个温敏电阻，其电阻值随温度变化而变化。

PIC16F877
RA0/AN0

端口
C
VCC

R1

R2

(图a)

第 2 页 共 2 页
