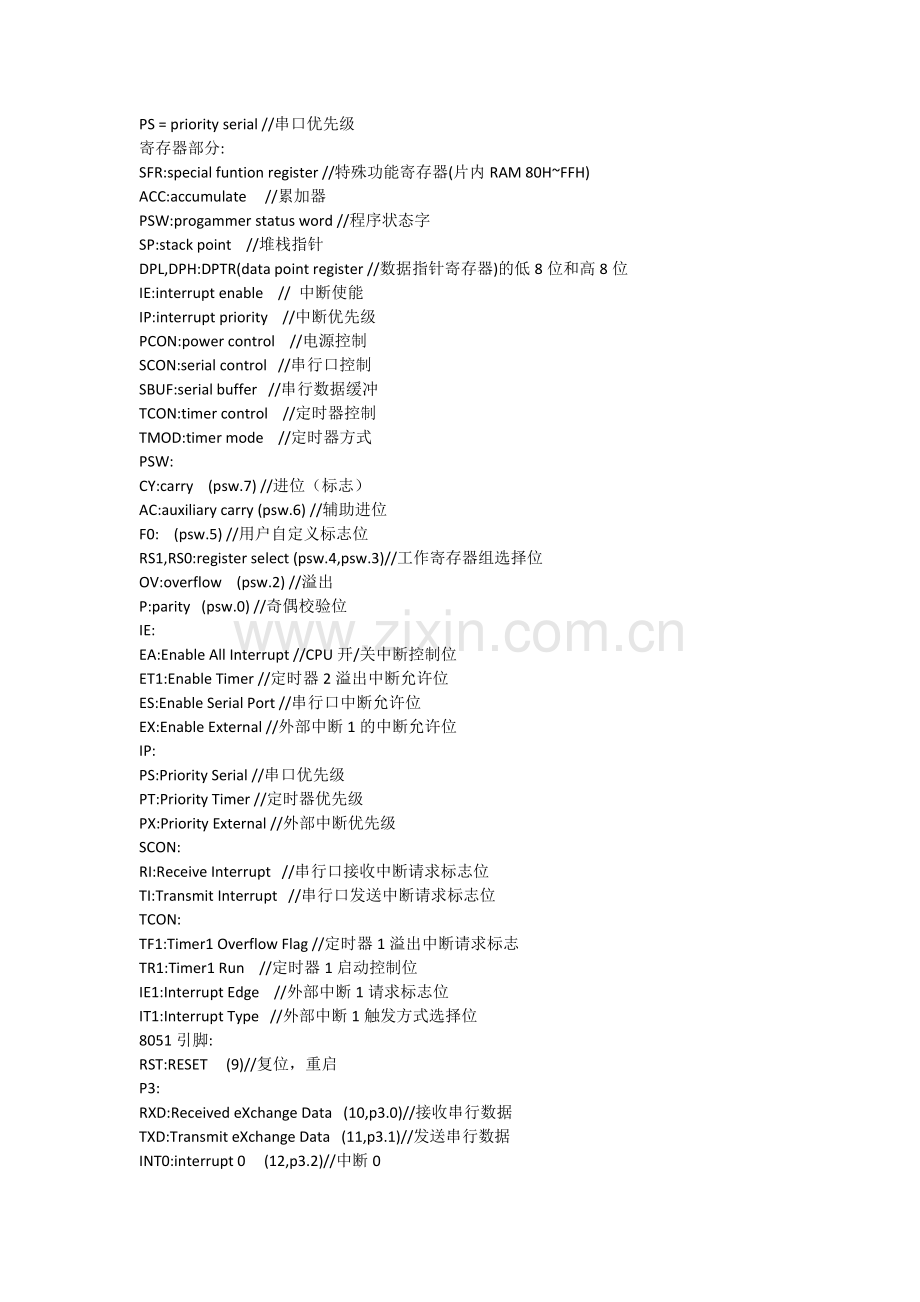

单片机缩写的英文全称及中文名称（利于理解） PC = progammer counter //程序计数器 ACC = accumulate //累加器 PSW = progammer status word //程序状态字 SP = stack point //堆栈指针 DPTR = data point register //数据指针寄存器 IP = interrupt priority //中断优先级 IE = interrupt enable // 中断使能 TMOD = timer mode //定时器方式 (定时器/计数器控制寄存器) ALE = alter (变更,可能是) PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思) EA = enable all(允许所有中断)完整应该是 enable all interrupt PROG = progamme (程序) SFR = special funtion register //特殊功能寄存器 TCON = timer control //定时器控制 PCON = power control //电源控制 MSB = most significant bit//最高有效位 LSB = last significant bit//最低有效位 CY = carry //进位（标志） AC = assistant carry //辅助进位 OV = overflow //溢出 ORG = originally //起始来源 DB = define byte //字节定义 EQU = equal //等于 DW = define word //字定义 E = enable //使能 OE = output enable //输出使能 RD = read //读 WR = write //写中断部分： INT0 = interrupt 0 //中断0 INT1 = interrupt 1//中断1 T0 = timer 0 //定时器0 T1 = timer 1 //定时器1 TF1 = timer1 flag //定时器1 标志 (其实是定时器1中断标志位) IE1 = interrupt exterior //(外部中断请求,可能是) IT1 = interrupt touch //(外部中断触发方式,可能是) ES = enable serial //串行使能 ET = enable timer //定时器使能 EX = enable exterior //外部使能(中断) PX = priority exterior //外部中断优先级 PT = priority timer //定时器优先级 PS = priority serial //串口优先级寄存器部分: SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器 PSW:progammer status word //程序状态字 SP:stack point //堆栈指针 DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位 IE:interrupt enable // 中断使能 IP:interrupt priority //中断优先级 PCON:power control //电源控制 SCON:serial control //串行口控制 SBUF:serial buffer //串行数据缓冲 TCON:timer control //定时器控制 TMOD:timer mode //定时器方式 PSW: CY:carry (psw.7) //进位（标志） AC:auxiliary carry (psw.6) //辅助进位 F0: (psw.5) //用户自定义标志位 RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位 OV:overflow (psw.2) //溢出 P:parity (psw.0) //奇偶校验位 IE: EA:Enable All Interrupt //CPU开/关中断控制位 ET1:Enable Timer //定时器2溢出中断允许位 ES:Enable Serial Port //串行口中断允许位 EX:Enable External //外部中断1的中断允许位 IP: PS:Priority Serial //串口优先级 PT:Priority Timer //定时器优先级 PX:Priority External //外部中断优先级 SCON: RI:Receive Interrupt //串行口接收中断请求标志位 TI:Transmit Interrupt //串行口发送中断请求标志位 TCON: TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志 TR1:Timer1 Run //定时器1启动控制位 IE1:Interrupt Edge //外部中断1请求标志位 IT1:Interrupt Type //外部中断1触发方式选择位 8051引脚: RST:RESET (9)//复位，重启 P3: RXD:Received eXchange Data (10,p3.0)//接收串行数据 TXD:Transmit eXchange Data (11,p3.1)//发送串行数据 INT0:interrupt 0 (12,p3.2)//中断0 INT1:interrupt 1 (13,p3.3)//中断1 T0:timer 0 (14,p3.4)//定时器0 T1:timer 1 (15,p3.5)//定时器1 RD：ReaD (16,p3.6)//外部数据存储器(RAM)的读信号 WR：WRite (17,p3.7)//外部数据存储器(RAM)的写信号 XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器 PSEN:Program Store Enable (29) //程序存储器(ROM)使能 ALE:Address Latch Enable (30) //地址锁存 EA：External Address Enable (31) //外部程序存储器(ROM)地址允许其它： OE:output enable //输出使能 MSB = most significant bit//最高有效位 LSB = last significant bit//最低有效位 ORG = originally //起始来源 DB = define byte //字节定义 EQU = equal //等于 DW = define word //字定义 CLKOUT：Clock out,时钟输出 BUSWDITH：总线宽度 Vref：参考电压（带ADC的单片机中有的） HSO：High Speed Output，高速输出 HSI：High Speed Input：高速输入 INST：Instruction，指令 READY就绪，总线中的就绪信号或引脚 NMI：No Mask Interruput （Input）：不可屏蔽的中断请求（输入） BHE：Bank High Enable：存储器的高位允许，如在80286系统中RAM的组织为16位的，分为高8位和低8位数据，分别的控制信号为BHE和BLE 51外部引脚缩写英文解释中文解释 RST （9） Reset 复位信号引脚 RxD (10--P3.0) Receive Data 串口接收端 TxD (11--P3.1) Transmit Data 串口发送端 INT0(————) （12--P3.2） Interrupt0 外部中断0信号输入引脚 INT1(————) （13--P3.3） Interrupt1 外部中断1信号输入引脚 T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚 T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚 WR(———) (16--P3.6) write 写信号引脚 RD(———) (17--P3.7) read 读信号引脚 PSEN(—————) （29） progammer saving enable 外部程序存储器读选通信号 ALE （30） Address Latch Enable 地址锁存允许信号 EA(———) (31) enable 外部ROM选择信号 51内部寄存器 SFR special funtion register 特殊功能寄存器 ACC accumulate 累加器A PSW progammer status word 程序状态字 CY (PSW.7) carry 进位标志位 AC (PSW.6) assistant carry 辅助进位标志位 OV (PSW.2) overflow 溢出标志位 PC progammer counter 程序计数器 DPTR data point register 数据指针寄存器 SP stack point 堆栈指针 TCON timer control 定时器控制寄存器 TF1 （TCON.7） Timer1 flag T1中断标志位 TR1 （TCON.6） Timer1 Run T1运行控制位 TF0 （TCON.5） Timer0 flag T0中断标志位 TR0 （TCON.4） Timer0 Run T0运行控制位 IE1 （TCON.3） Interrupt1 exterior 外部中断1中断标志位 IT1 （TCON.2） Interrupt1 touch 外部中断1 触发方式选择位 IE0 （TCON.1） Interrupt0 exterior 外部中断0中断标志位 IT0 （TCON.0） Interrupt0 touch 0-电平触发 1-下降沿触发 IE （A8H） interrupt enable 中断允许寄存器 EA (IE.7) enable all interrupt 中断总允许位 ES (IE.4) enable serial 串行口中断允许位 ET1 （IE.3） enable timer 1 T1中断允许位 EX1 （IE.2） enable exterior 1 外部中断1中断允许位 ET0 （IE.1） enable timer 0 T0中断允许位 EX0 （IE.0） enable exterior 0 外部中断0中断允许位 IP （B8H） interrupt priority 中断优先级寄存器 PS (IP.4) priority serial 串口优先级标志位 PT1 (IP.3) priority timer 1 定时器1优先级标志位 PX1 (IP.2) priority exterior 1 外部中断1优先级标志位 PT0 (IP.1) priority timer 0 定时器0优先级标志位 PX0 (IP.0) priority exterior 0 外部中断0优先级标志位 PCON (87H) power control 电源控制和波特率选择 TMOD （89H） timer mode 定时器方式控制寄存器 MSB = most significant bit//最高有效位 LSB = last significant bit//最低有效位 OE = output enable //输出使能
