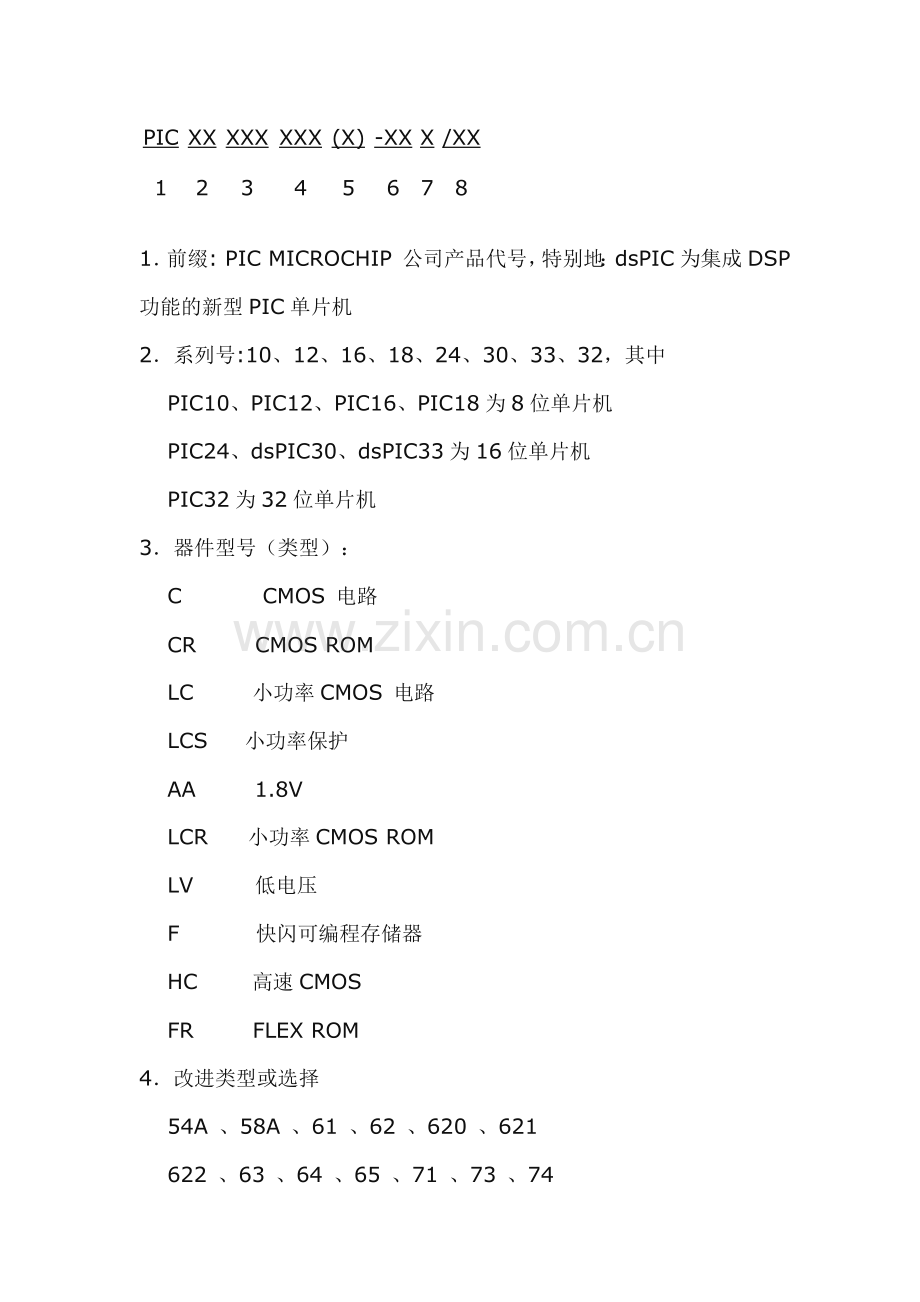

PIC单片机的命名规则.doc

PIC
XX
XXX
XXX
(X)
-XX
X
/XX
1
2
3
4
5
6
7
8
1．前缀: PIC MICROCHIP 公司产品代号，特别地：dsPIC为集成DSP功能的新型PIC单片机
2．系列号:10、12、16、18、24、30、33、32，其中
　 PIC10、PIC12、PIC16、PIC18为8位单片机
　 PIC24、dsPIC30、dsPIC33为16位单片机
　 PIC32为32位单片机
3．器件型号（类型）：
　 C           CMOS 电路
　 CR        CMOS ROM
　 LC        小功率CMOS 电路
　 LCS     小功率保护
　 AA        1.8V
　 LCR     小功率CMOS ROM
　 LV        低电压
　 F          快闪可编程存储器
　 HC       高速CMOS
　 FR        FLEX ROM
4．改进类型或选择
　 54A 、58A 、61 、62 、620 、621
　 622 、63 、64 、65 、71 、73 、74
　 42 、43 、44等

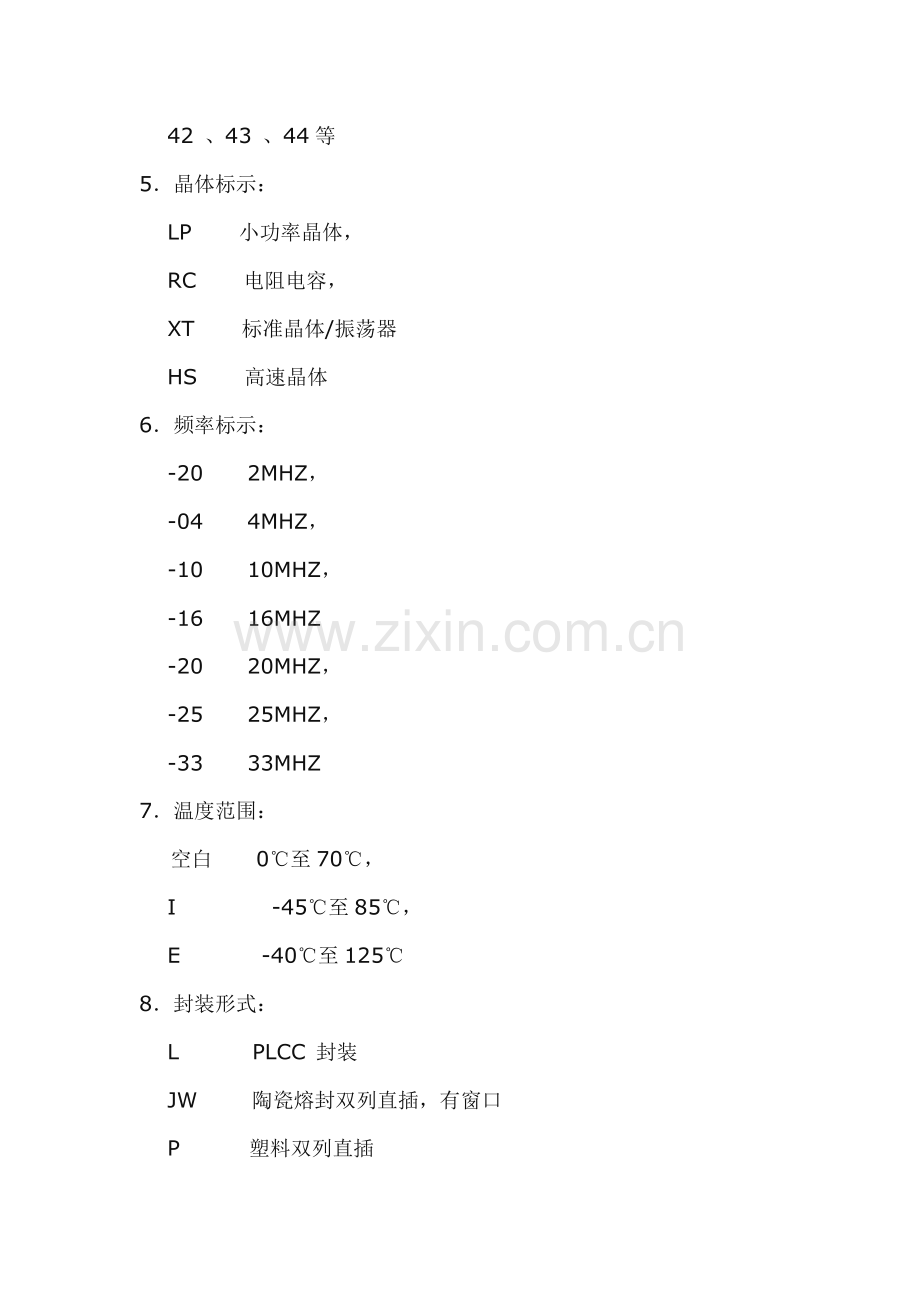

5．晶体标示：
　 LP      小功率晶体，
　 RC      电阻电容，
　 XT      标准晶体/振荡器
　 HS      高速晶体
6．频率标示：
　 -20      2MHZ，
　 -04      4MHZ，
　 -10      10MHZ，
　 -16      16MHZ
　 -20      20MHZ，
　 -25      25MHZ，
　 -33      33MHZ
7．温度范围：
　 空白      0℃至70℃，
　 I             -45℃至85℃，
　 E           -40℃至125℃
8．封装形式：
　 L          PLCC 封装
　 JW       陶瓷熔封双列直插，有窗口
　 P         塑料双列直插
　 PQ       塑料四面引线扁平封装
　  W        大圆片
　 SL       14腿微型封装-150mil
　 JN        陶瓷熔封双列直插，无窗口
　 SM       8腿微型封装-207mil
　 SN       8腿微型封装-150 mil
　 VS       超微型封装8mm×13.4mm
　 SO      微型封装-300 mil
　 ST       薄型缩小的微型封装-4.4mm
　 SP       横向缩小型塑料双列直插
　 CL       68腿陶瓷四面引线，带窗口
　 SS       缩小型微型封装
　 PT       薄型四面引线扁平封装
　 TS       薄型微型封装8mm×20mm
　 TQ      薄型四面引线扁平封装
