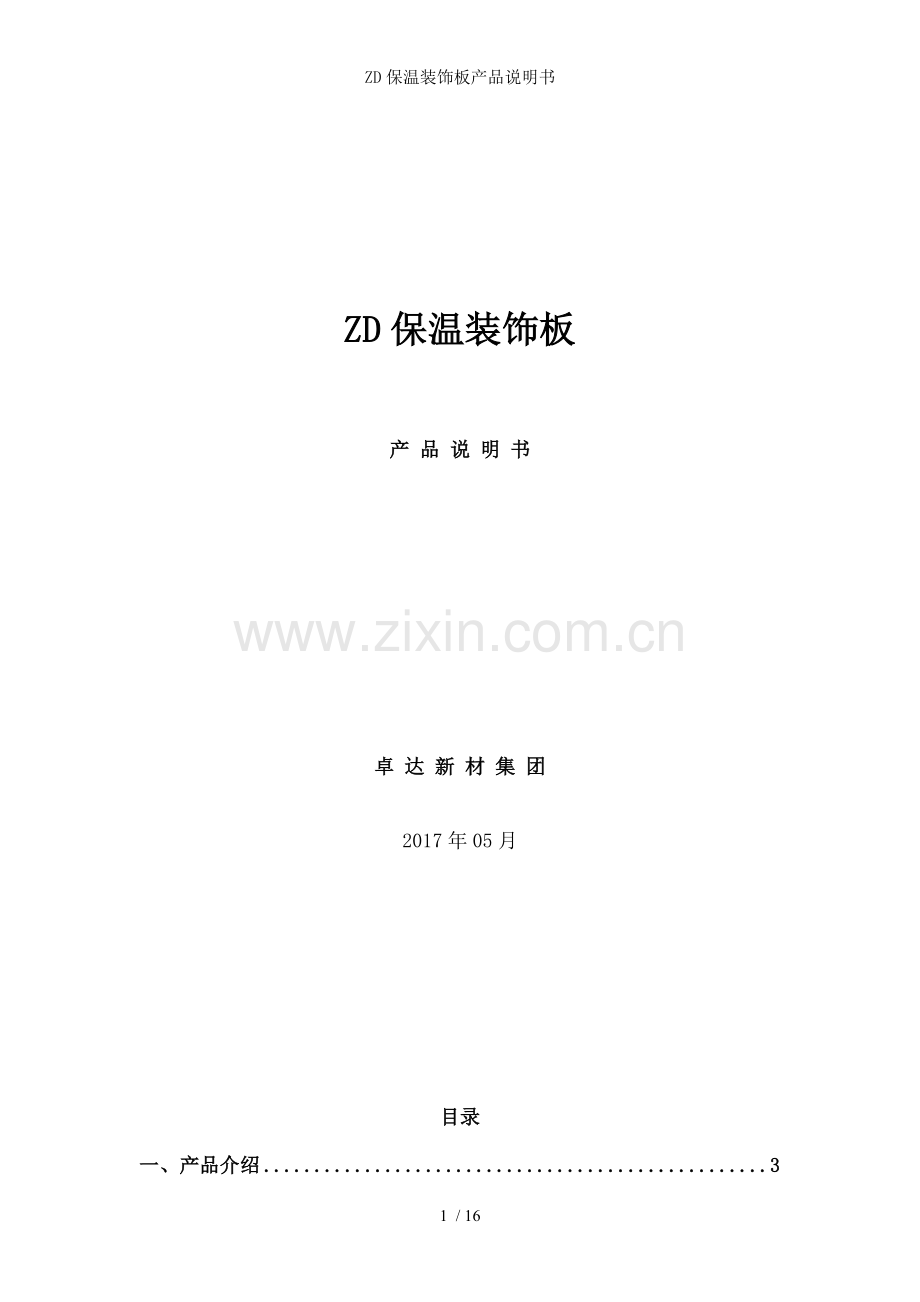

ZD保温装饰板产品说明书

ZD保温装饰板

产 品 说 明 书

卓 达 新 材 集 团
2017年05月

目录
一、产品介绍 3
二、安装构造方式 4
三、应用范围 5
四、技术参数及执行标准 5
五、产品储存及运输 7
六、施工主要工具及设备 7
七、安装工艺流程 8
八、施工操作要点 8
九、系统产品检验 12
十、附图 12

一、产品介绍
1、ZD保温装饰板由卓达新材料生产的建筑装配式外墙板和保温芯材复合而成。保温芯材用符合国家建筑节能标准的模塑聚苯板（EPS）、挤塑聚苯板（XPS）、岩棉带等保温材料，底衬采用由耐碱玻璃纤维网格布增强无机板，饰面层可以喷涂真石漆、多彩漆、氟碳漆等多种装饰面漆，创造出多种装饰效果。
①成品规格尺寸：1200×3000mm，595×1195mm，595×995 mm；
②施工安装方式：粘贴+U型锚固件锚固；
③保温层材料：岩棉带、挤塑板；
④面层厚度：8mm、10mm；
⑤衬板厚度：5mm
⑥保温层厚度：20-100mm。
二、安装构造方式

图1　 系统基本构造
说明：
1——基层墙体；
2——界面砂浆层；
3——结构胶层；
4——保温装饰板；
5——U型锚固件总成；
6——密封胶；
7——嵌缝材料；
在找平层的基层墙体上，采用以粘为主、粘锚结合的方式将保温装饰一体板固定在基层上，板缝采用填缝材料封填，并用硅酮密封胶嵌缝。
三、应用范围
1、适用于我国寒冷地区、夏热冬冷地区、夏热冬暖地区的民用建筑、工业建筑的节能装饰，以及既有建筑的节能改造和墙面翻新；
2、广泛应用于市政建设、公寓住宅、办公会馆、别墅、园林景点、旧楼改造、门卫岗亭等诸多工程领域；
3、适用于新建的砖混结构、框架结构、钢结构、轻体房等类型建筑节能装饰以及室内外装修；
4、适用于钢筋混凝土、混凝土空心砌块、烧结普通砖、烧结多孔砖、灰砂砖、和炉渣砖等材料构成的砌体结构的外墙保温工程。
四、技术参数及执行标准
1、目前无行业标准参考：
关于公司保温装饰板取湿作业，用结构胶代替胶粘剂的作法，保温装饰板必须是双面复合，必须采用大于等于3mm结构板作为背衬板，方可用结构胶作为胶粘剂。
2、技术参数见下表
表1 保温装饰板外墙外保温系统技术参数
项目
指标
Ⅰ型
Ⅱ型
耐候性
外观
耐候性试验后，系统不得出现饰面层粉化、起泡或剥落，外饰板防护层空鼓或脱落等破坏，不得产生渗水裂缝
外饰板及保温材料拉伸粘结强度，MPa
≥0.10，破坏界面应位于保温层
（保温材料为XPS板时≥0.20）
≥0.15破坏界面应位于保温层
（保温材料为XPS板时≥0.20）
抗风压值，kPa
不小于工程项目的风荷载设计值
抗冲击强度，J
二层及以上
≥ 3.0
首 层
≥ 10.0
吸水量（浸水24h），g/m2
≤500
耐冻融性能
外观
经30次冻融循环，无粉化、起层、空鼓、脱落，无渗水裂缝现象
外饰板及保温材料拉伸粘结强度，MPa
≥0.10破坏界面应位于保温层
（保温材料为XPS板时≥0.20）
≥0.15破坏界面应位于保温层
（保温材料为XPS板时≥0.20）
热阻
符合设计要求
不透水性
系统内侧无水渗透
水蒸气湿流密度，g/（m2·h）
≥ 0.85
表2 保温装饰板技术参数
项目
指标
Ⅰ型
Ⅱ型
外观
颜色均匀一致，表面平整，无破损。
尺寸允许偏差，mm
长度：±1.5，宽度±1.5，厚度±1.0
两对角线差，mm
≤3.0
板面平整度，mm
±1.0
单位面积质量，kg/m2
≤20
＞20～30
面板及保温材料拉伸粘结强度
MPa
原强度
≥0.10，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
≥0.15，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
耐水
≥0.10，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
≥0.15，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
耐冻融
≥0.10，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
≥0.15，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
耐温
（70±2.0）℃　7d
≥0.10，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
≥0.15，破坏界面应位于保温层（保温材料为XPS板时≥0.20）
外饰板燃烧性能等级
A1级
外饰板
饰
面
层
耐酸性（168h）
无异常
耐碱性（168h）
无异常
耐盐雾（500h）
无损伤
耐人工气候老化（2 000h）
外观：不起泡、不脱落、不开裂
粉化：≤1级
变色：≤2级
失光：≤2级
耐沾污性，%
≤10
漆膜附着力，级
≤1
表面平整仅限于平面饰板
3、结构胶产品质量性能应满足GB16776-2005的规定要求。
五、产品储存及运输
1、运输：材料运输中应避免材料的挤压、碰撞、雨淋、日晒等，以免影响材料性能；
2、贮存：贮存场地必须坚实平整。不同规格、批号的产品分别存放，且应在干燥通风的库房内；
3、室外注意防晒和雨淋，并采取防火措施。
六、施工主要工具及设备
垂直运输机械、手推车、电动吊篮或脚手架、手提式电动搅拌器、推台锯、切割工具、抹灰工具、冲击钻、电锤、手锤、经纬仪及放线工具、自动安平标注仪、塑料软管、螺丝刀、美工刀、拉线、弹线墨盒、2m靠尺、塞尺、钢尺等。

七、安装工艺流程
施工准备
基层墙体找平
现场测量、弹线分格、按排板图出备料单
拉安装平整度控制线
确定锚固位置
配置胶粘剂
粘贴定位保温装饰板（防火隔离带）
安装专用锚固件
细部构造处理
填缝材料、密封胶嵌缝
修整清理
验收
托架安装

八、施工操作要点
基层墙面的处理应符合下面的要求：
1、外墙保温基层墙体处理应符合设计要求。设计无要求时，应按下列要求处理：
① 当为砌体基层时应进行找平防水处理；
② 当为混凝土基层时应进行清理或找平；
③ 当为轻刚墙体时，结构板应毛糙面向外。
2、基层墙体的垂直度和平整度应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210的有关规定。
3、保温装饰板外墙外保温系统的基层墙体处理后外表面应符合下列要求：
① 干燥，清洁，无油污、脱模剂等妨碍粘结附着物；
② 应剔除凸起、空鼓和酥松部位并找平；
③ 表面不得有粉化、起皮、爆灰等现象；
④ 水泥砂浆找平层应及基层墙体粘结牢固，不得有脱层、空鼓、裂缝。
4、基层墙体处理后表面允许偏差应符合表3的要求。
表3 基层墙体表面允许偏差
项目
允许偏差（㎜）
检查方法
表面平整度
4
用2m靠尺和塞尺检查
立面垂直度
（高度不大于2000㎜）
4
用2m垂直检测尺检查
阴阳角方正
3
用方尺和塞尺检查
分格条（缝）直线度
3
拉5m线，不足5m则拉通线，用钢直尺检查
墙裙、勒脚上口直线度
3
拉5m线，不足5m则拉通线，用钢直尺检查
5、在高温、非常干燥的环境下施工前应适当湿润基层墙体表面；基层墙体表面出现吸水率过高或其它情况影响保温装饰板的粘结时，应暂停施工。
6、弹线分格、绘排板图、出备料单。
① 结合建筑物设计图纸及现场实际控制点弹出垂直控制线、水平控制线，由控制线处开始测量门窗、线条、墙体等的实际尺寸；
② 根据测量数据绘制建筑外立面草图并确定优化排板分格方案，分格方案要做到省材、美观、安全；
③ 弹线分格时，应设垂直和水平线作为平直基准；应按照设计排板图的分隔方案，弹出每块板的安装控制线，确定接缝宽度，板缝间距应符合设计的要求，并制作统一塞尺；
④ 根据实际弹线情况，结合设计排板图，出具相对应每块板的实际尺寸和详细构造图清单。
7、结构胶的使用。
① 应严格按供应商提供的工艺在现场进行。应专人操作，应采用条粘法，I型保温装饰板有效粘贴面积不小于50%以上，II型保温装饰板有效粘贴面积不小于60%以上；
② 胶粘剂应在规定的可操作时间内使用，严谨搁置起皮后再用。
8、粘贴保温装饰板。
① 粘贴保温装饰板应从勒脚部位开始，自下而上，沿水平方向铺设粘贴，首层应设托件固定，宜采用框点法方式粘贴保温装饰板。
② 保温装饰板及基层的有效粘结面积率不应小于60%，门窗洞口及挑出部分、水平防火隔离带应采用全面积粘贴。
③ 保温装饰板粘贴的平整度和垂直度应符合要求。每贴完一块，应及时清除挤出的胶粘剂；板及板之间的缝隙要均匀一致且达到设计要求。
④ 保温饰面板的断头收口部位应做防水封闭处理。
⑤ 保温装饰板根据需在施工现场切割时应使用专用加工设备机具。
9、安装锚固件。
① 锚固件安装：采用锚固件辅助固定保温层时，锚固件的选用、设置及安装应符合相关标准及施工方案的要求。
② 墙面锚固件位置钻孔宜在保温装饰板粘贴后进行。钻孔深度应大于锚固件有效锚固深度10mm。
③ 保温装饰板粘贴完毕后即可进行锚固件安装，将锚固件固定于墙体上，并拧紧膨胀锚栓，确保膨胀锚栓尾部回拧使之及基层充分锚固。
④ 不同厚度、不同材料或不同做法的保温层衔接处应有防水渗漏和防止边角起翘开裂措施，应采用加密锚固件和加密封胶等措施处理，并应符合设计和相关图集的要求。
⑤ 锚固件安装要求数量齐全、牢固，锚固件之间最大间距≤500mm，且一侧不少于2个锚固件。
⑥ 锚固件应及保温装饰板的面板进行有效连接，锚固件不锈钢钉应使用专用电钻拧紧，不得敲入墙内。
⑦ 锚固件的膨管锚入钢筋混凝土墙体的有效深度不应小于30mm，进入其他实心砌体基层的有效锚固深度不应小于50mm。对于空心砌块、多孔砖等砌体宜采用回拧打结型锚固件。
10、板缝处理及成品保护。
① 保温装饰板缝宽应根据设计要求确定，并宜采用聚氨酯发泡填实后，加入聚乙烯泡沫棒，用耐候硅酮密封胶嵌缝。
② 保温装饰板板缝处理应确保密封质量，应根据实际情况设置连通板材及基墙间隙和外部的透气构造，在十字交差的位置每5-10平方米安装一个排气阀，注意排气阀的出气口向下。
③ 分格缝用嵌缝材料塞紧无空腔，密封胶注入分格缝的深度宜为保温装饰板的面板厚度且不应小于保温装饰板的面板厚度的75%，且不应小于3mm。打胶应该饱满、密实、连续、均匀、无气泡。
④ 保温装饰板施工完成后，应对成品进行保护。
11、揭保护膜、清理板面、申请验收。
揭去保温装饰板一体板表面保护膜，清理板面，清理施工时留下的垃极等待验收。
九、系统产品检验
1、出厂检验项目
① 保温装饰板的外形尺寸、单位面积质量、面板及保温材料拉伸粘结强度；
② 保温材料：抗拉强度；
③ 界面砂浆：拉伸粘结强度（及水泥砂浆）；
④ 胶粘剂：拉伸粘结强度（原强度）
2、型式检验
型式检验项目为企标中规定的所有性能指标。
十、附图
1、打密封胶前图片

2、打密封胶后图片

3、 试验墙体图片

4、试验墙体密封胶施工后图片
