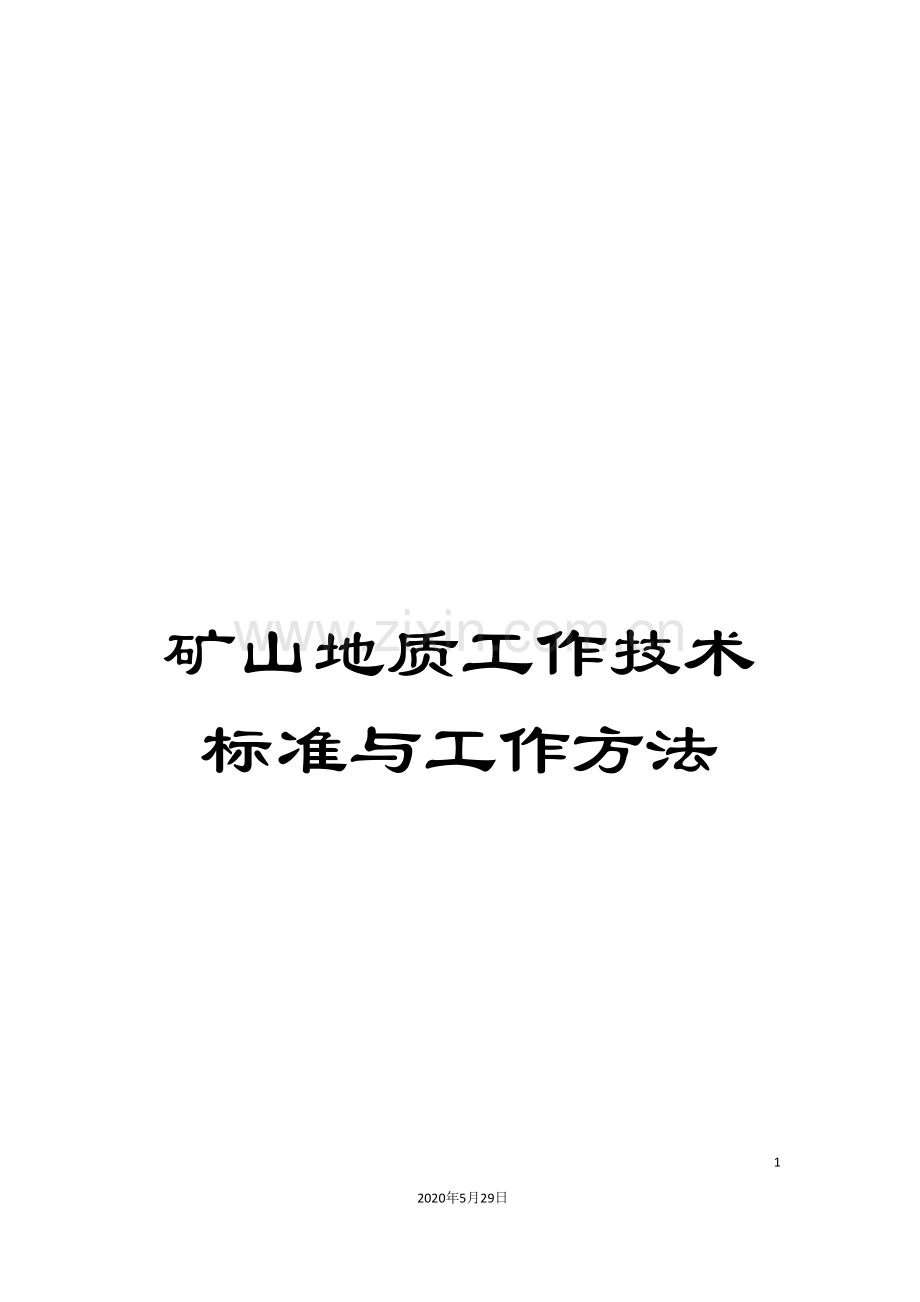

矿山地质工作技术标准与工作方法

42
2020年5月29日
文档仅供参考

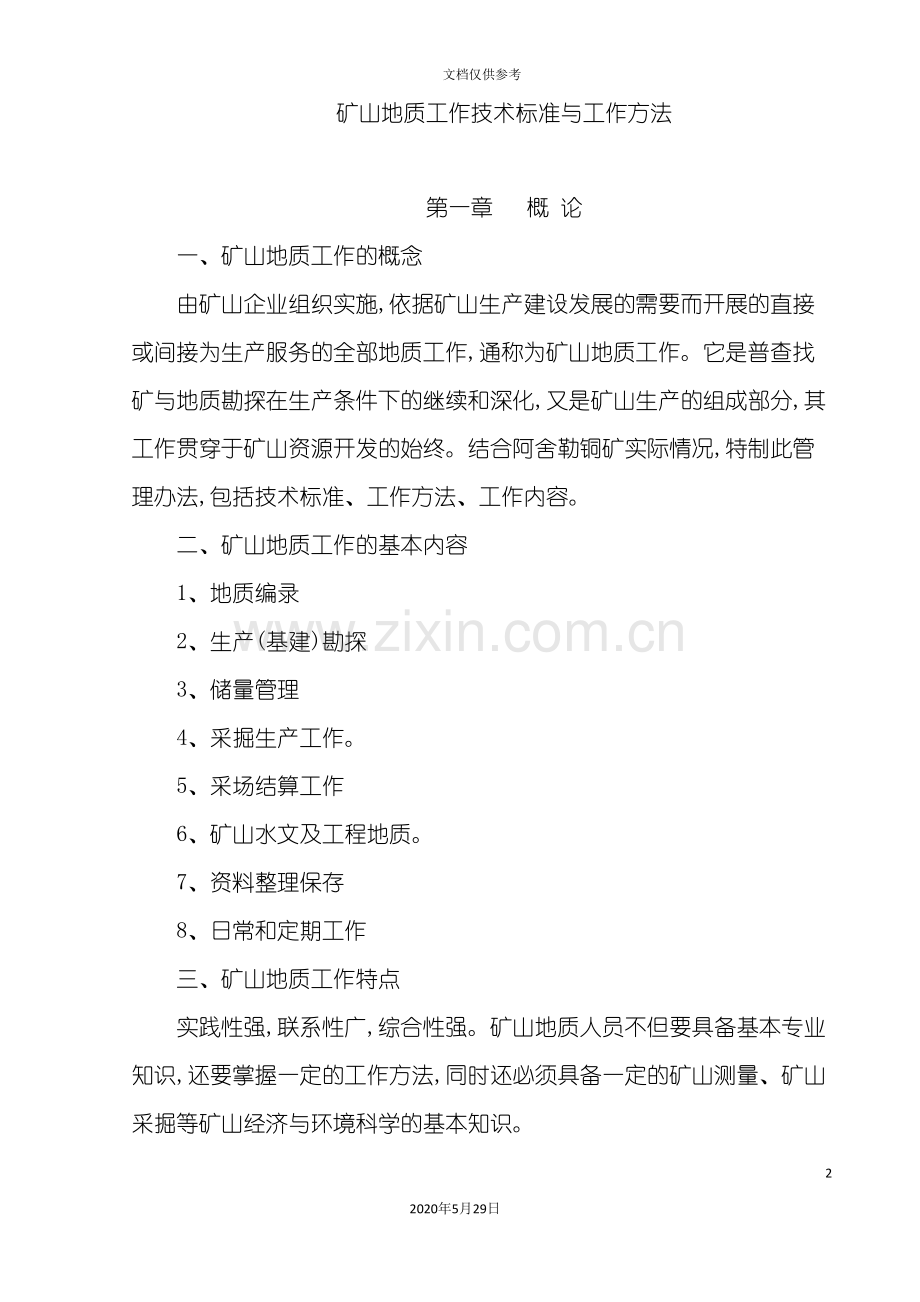

矿山地质工作技术标准与工作方法

第一章 概 论
一、矿山地质工作的概念
由矿山企业组织实施,依据矿山生产建设发展的需要而开展的直接或间接为生产服务的全部地质工作,通称为矿山地质工作。它是普查找矿与地质勘探在生产条件下的继续和深化,又是矿山生产的组成部分,其工作贯穿于矿山资源开发的始终。结合阿舍勒铜矿实际情况,特制此管理办法,包括技术标准、工作方法、工作内容。
二、矿山地质工作的基本内容
1、地质编录
2、生产(基建)勘探
3、储量管理
4、采掘生产工作。
5、采场结算工作
6、矿山水文及工程地质。
7、资料整理保存
8、日常和定期工作
三、矿山地质工作特点
实践性强,联系性广,综合性强。矿山地质人员不但要具备基本专业知识,还要掌握一定的工作方法,同时还必须具备一定的矿山测量、矿山采掘等矿山经济与环境科学的基本知识。
四、矿山地质工作在企业中的地位
在保证矿山生产有计划持续地进行过程中起着重要作用。被认为是矿山生产的基础、尖兵、眼睛、参谋和监督者。
五、矿山地质工作的主要任务
1、在地质勘探的基础上进行生产探矿,详细查明近期开采地段矿体的地质特征,矿体的产状、形态和空间位置,矿体的规模,矿石质量及工业品级,矿体开采的技术条件,水文地质条件和加工技术条件,达到储量升级,为制定矿山采掘有计划进行开采设计,提供可靠的地质技术依据。
2、及时对采掘工程揭露的地质现象进行地质调查工作,系统收集原始地质资料,矿石质量测定资料,并经过综合整理对原有地质资料进行不断的补充和修改,编制为矿山生产所需要的成套地质资料。
3、按期计算并分析地质储量和生产矿量(三级矿量)的保有和变动情况,开展贫化与损失的计算和管理工作。
4、参加矿山企业年、月采掘计划的编制,负责编制矿山地质和生产勘探的设计,随采掘工程的进展,及时地提出修改和补充上述计划的建议。
5、监督和执行矿山的各项技术方针政策,各种规章制度,根据采掘计划的规定,定期对采掘工作进行指导、监督、验收,促使矿山采掘按质按量全面完成。

第二章 地质编录
在矿山施工开拓和探矿工程的过程中,对现场直接观察的各种地质现象,以文字、图表、实物方式收集起来,经过综合归纳整理,编制为矿山生产和地质研究所需的地质资料的全部工作,称为地质编录。它是地质工作中一项十分重要,必须严格要求的基础工作。具有经常性、及时性、统一性、完整性、真实性、准确性。因此,要求细致、全面、准确地进行地质观察与编录。阿舍勒铜矿矿山地质编录分为两步:第一步,对施工工程的现场地质编录,收集为第一手地质资料,包括取样,称原始地质编录;第二步,对第一手的地质资料进行综合整理,包括电脑成图、样品结果上图,称综合地质编录。阿舍勒铜矿地质编录包括以下几方面:
一、编录工程
开拓工程施工的穿脉、沿脉、联络巷道及探矿工程的钻孔和巷道。
二、编录内容
1、矿体:矿体产状、形态、结构构造(块状、条带侵染状、细脉侵染状、稠密侵染状)。
2、围岩:围岩岩性、与矿层接触带、岩层产状。
3、构造现象:断层、节理、解理。
4、其它:如特殊的地质现象,要有文字描述和图片。
三、编录方法
以压顶式方法,对工程的顶板及巷道两壁进行编录,编录时将皮尺固定在巷道中心线上,以测点为基准,以皮尺做为水平标尺,钢卷尺做为垂直标尺,丈量顶板宽度及巷道壁的高度。测定巷道壁和顶板上的地质界限,按1:200比例尺绘于野外记录本上。对于岩层的及矿体的产状要以罗盘测量,一并绘于野外记录本上。
四、采样布样
在编录巷道的同时,要做布样、采样的工作,将样品的位置及编号标注在编录本上。阿舍勒铜矿布样:巷道地板向上1m处,块状矿体每2米布置一个样;侵染状矿体每1米布置一个样;矿层前后布置1-2个废石样,以作为矿体二次圈定及生产需要。样品应根据矿体厚度、矿石结构、构造、矿化均匀程度合理布设,不得跨层取样,采样用刻槽法。
五、钻孔编录
阿舍勒铜矿生产探矿的钻孔孔径φ46mm,受其口径及施工工艺限制,无法做到孔斜、简易水文观测质量指标;钻孔编录按进尺顺序及孔深对揭露的矿岩界限的编录。岩、矿心采取率:一般平均岩心采取率应达70%以上,矿芯采取率应达到80%以上,如遇破碎及塌方地段岩心采取率可能降低。取样:矿化层前后各取两个废石样,钻孔样长以进尺长度及编录长度为主,一般情况1.5米的样长。生产探矿的钻孔全孔取样化验,不劈切。
对工程的现场编录完成之后,回到室内对编录资料整理,形成电子版和纸质版各一套。

第二章 生产(基建)勘探
生产(基建)勘探的概念: 矿山生产(基建)勘探是对经过详查阶段,证实具有工业价值并将近期开采利用的矿床进行的勘探工作,或是对矿体的端边部进行找矿的工作,或对推测矿体进行一定工程网度控制的工作、或为矿山基建开拓工程提供翔实的矿岩界限图而探矿的工作。其主要内容是:1、采用一定的探矿手段或利用部分生产工程,正确圈定矿体边界;2、进一步查明矿石类型、品级及赋存状态;3、按中段、矿块重新计算矿石储量,提高储量级别;4、寻找在地质勘探时漏掉的存在于主矿体上下盘或边部、分枝、平行再现等盲矿体或小矿体;5、为开拓工程的施工设计提供翔实的矿岩界限图。阿舍勒铜矿生产(基建)勘探以钻探为主,设计包括下面几方面:
一、工作目的
为了满足矿山正常生产需要, 储量升级,增加资源量,为开拓设计提供翔实的矿岩界线图
二、勘探手段
生产(基建)探矿主要是为生产、基建而服务,勘探手段采用坑道钻探,同时针对矿山巷道进行编录采样,在工程部署时主要以生产为原则,控制矿体的矿岩界限。以<铜、铅、锌、银、镍、钼矿地质勘探规范>(DZ/T0214- )为原则,按50×50米的网度探求探明储量,根据生产需求,实际工程间距可能调整。
三、工程布置原则
对矿体及边部、端部进行探明和加密控制,重新圈定之后为下一步开拓设计提供翔实的地质资料,工程布置要考虑施工方便。
四、设计内容
1、设计图件:设计施工工程的平面图、剖面图、钻孔柱状图,图件比例尺1:500~1:1000。
2、设计表格:设计工程坐标、施工参数、工程量表。
3、文字说明:介绍本次设计的依据及施工注意事项。
4、施工保障书:作为本次施工工程的保障。
五、设计审批
生产(基建)勘探设计由矿山及其所属或承担任务的部门科室编制,报科室技术负责、科室领导和部门领导以分发形式会审,修改完会审意见后上报主管领导审批。
1、施工总体:设计首先由科室领导和技术负责分别担任主、副审会审,然后上报部门领导会审,修改完会审意见后设计上报主管领导审批。
2、单工程:设计审批和总体设计一样,还包括定位通知书、开孔通知书、钻孔柱状图及施工保障书。
3、施工保障书:施工单位自己编制,承担任务的科室负责会审,部门领导审批。
六、钻孔验收
单工程在施工的过程中,技术人员及时编录,施工到设计位置时,达到地质目的,下发终孔通知书,组织地质科、测量科、监察室、计财部、施工方五方人员现场共同验收,综合整理编录资料后下发钻孔质量验收单,作为钻孔最终验收;如果未达到地质目的,加深钻孔施工直至达到地质目的,终孔验收同上。
第三章 储量管理
矿山储量管理的目的是适时、准确掌握矿山资源储量保有、变化情况及变化的原因,促进矿山资源储量的有效保护和合理利用。根据矿山建设生产的不同阶段,结合矿床地质条件、资源储量保有程度、矿山开采顺序,研究提升资源储量级别和探求各类生产矿量的方案,为矿山建设生产提供技术依据。新疆阿舍勒铜矿储量管理条例主要从三级矿量、储量对比、保有储量三个方面着手。
一、三级矿量
开拓矿量、备采矿量、采准矿量合称三级矿量,它是衡量一个矿山生产是否平衡的一个重要指标。根据 颁布的<有色金属采矿设计规范>(GB 50771- )中规定,地采矿山开拓矿量3-5年,采准矿量6-12月,备采矿量3-6个月。由于阿舍勒铜矿地质构造复杂,小断层、节理发育,围岩稳固性差,不能准备太多的采场,备用采场时间太长,受爆破震动的影响,有时地方会出现坍塌。因此只能采取强采、强充、强掘的办法组织生产,而且这一方法在许多高强度、高效采矿法的矿山也在采用;阿舍勒矿体走向短,只有200多米,布置20多个采场,按照”隔三采一”的原则,每步骤可动的采场最多也就5个,且一个主力采场,一个接近开采尾声,备用的最多也就3个,无法满足原规程中采准,备采的矿量。受限于这些条件,经多年的运行阿舍勒铜矿三级保有量为开拓4-5年以上,矿量≥700;采准9个月左右,矿量≥100万吨;备采4个月左右,矿量≥45万吨。这种储备能满足生产的持续,也符合阿舍勒的采矿原则及矿岩结构的特点。在 <有色金属采矿设计规范>(报批稿)中,三级矿量保有期已作了适当调整,这与我矿的实际情况相适宜。因此阿舍勒三级矿量的保有情况是符合实际,也是合理、可行的。
1、开拓矿量:是指系统工作已完成(例如:矿石溜井、废石溜井、通风系统、管缆井、充填井、上下盘已形成回风系统、采场穿脉巷已施工完等),矿体走向方向矿体已控制,向上计算一个中段取得储量为开拓储量;
2、采准矿量:各采场的采准工程已施工完毕(例如:切割井、切割槽),按各个采场取得储量为采准矿量;
3、备采矿量:各个采场钻孔(中深孔、大孔)施工完、出矿进路完成并只进行爆破就形成出矿能力的矿石量为备采矿量;
三级矿量地质控制程度开拓矿量网度 :50m×50m,达111b网段;采准矿量:50m×50m,达111b网段;备采矿量:10-12m×16-50m网度,达111工程网度加密一倍以上。符合<集团公司矿山地质工作管理办法(试行)>的要求。
二、储量对比
矿山地质储量对比情况,对开拓工程完成的中段,进行二次矿体圈定后重新计算地质储量,与原地质报告提交的地质储量作对比,并作台账记录保存。对比内容包括以下几方面:
1、图件:勘探线剖面图和中段平面图,随时更新,与原地质报告提交图件作对比。
2、表格:中段计算二次圈定地质储量,对比地质报告提交地质储量。
3、方法:水平断面法计算储量,穿脉刻槽取样化验品位后用加权平均法得出矿块的平均品位。化验数据来源我们自己的化验室。
三、保有储量
保有储量是矿山生产发展的一项重要指标,它反映了矿山的开采现状、开采能力、资源剩余分布情况,矿山服务年限。及时掌握矿山储量保有情况,为矿山的可持续发展做好指导。阿舍勒铜矿保有资源量分为可采和暂不可采两类,可采地质储量是指当前能够回采、具有经济价值的资源量;暂不可采是指溜破系统压覆暂时不能回采的、具有经济价值的资源量。
1、资源动态管理图:反映矿山当前开采现状、资源分布、采空区分布。
2、保有储量台账:根据开拓工程的进展情况,及时的二次圈定矿体,按单个采场计算地质储量,升级储量级别,区分可采和暂不可资源。记录台账每季度更新一次。包括0米以上剩余可采资源量表、中/分段地质储量计算表、储量变动台账。
3、方法:水平断面法计算储量,穿脉刻槽取样化验品位后用加权平均法得出矿块的平均品位。化验数据来源我们自己的化验室。
4、计算指标:边界品位铜0.3%,锌0.5%;最低工业品位铜0.5%,锌1.0%;夹石剔除厚度3米;最小可采厚度2米。

第四章 采掘生产工作
为保证公司年度生产经营目标的顺利完成,必须及时制定以及执行生产计划(包括月度,年度,三年计划)。在制定生产计划时,要充分考虑到突发事件(采场塌方)等因素的影响。根据阿舍勒铜矿矿体产出特征,品位变化”南底北高”,南北兼采、贫富搭配出矿,以保证出矿矿量和品位的平衡稳定
1、年度生产计划:每年的6月,配合相关部门编制本年度下半年及后三年采掘生产计划,计划包括采矿计划、掘进计划、充填计划及文字说明。
2、月度生产计划:每月的23日,配合相关部门编制下月生产计划,包括采掘作业汇兑、采出矿月计划、掘进计划、中孔充填作业计划、选矿计划。
在编制生产计划时,矿山地质组的工作需提供地质储量、品位及剩余资源量,而后在本月27日召开的月度金属平衡会议上,反馈当月生产计划的执行情况及下月生产计划的介绍。

第五章 采场验收工作
矿山的正产生产运转,必须保证采场出矿的安全稳定,而采场从形成出矿到竣工结束验收,包括以下几个方面:
1、提交图纸:采场采矿所需要的地质平面图、剖面图由矿山地质组提供,包括电子版和纸质版,图中文字描述了采场的矿石类型、构造,围岩的稳固性以及矿房地质储量、品位。其中地质储量包含采掘工程所形成的的副产矿石量。
2、采准设计:采准设计由采矿部门设计并附有设计说明,介绍本次设计资料来源、采场地质概况、施工注意事项、工程量和坐标表。
3、爆破设计:施工的工程单位负责设计采场炮孔布置图纸,包括平面图、剖面图、单孔剖面图、施工参数量表格和文字说明 。文字介绍本次设计的施工凿岩量、施工参数、施工注意事项以及崩落矿岩量。矿山地质组在审查爆破设计主要针对设计图纸上的矿岩界限、崩落矿岩量。崩矿量等于矿房地质储量减去所有采准工程所形成的副产矿石量。
4、月度结算:每月的25日组织月度井巷工程验收,统计月度采场出矿量,根据采场月度实际回采情况,并与采矿厂采矿车间现场管理人员充分沟通,对比统计采场月度出矿量与月度发放爆破崩矿量,正确平衡采场矿量,从而确保采场出矿符合实际回采情况。
5、竣工验收:采场回采工程竣工后,由总调度室组织采矿车间、地质科、企管科、测量科、工程公司共同对结束采场现场验收,测量科现场实际测量采场回采情况,地质科矿山组人员记录测量数据,绘制采空区平面图,并填写采场验收实际情况表,现场验收组人员共同签字在此表上签字。所有现场测量数据作为编制采场验收报表的依据。每半年组织一次采场验收会议,形成会议纪要,附采场验收报表,以公司红头文件形式发放施工单位和公司企管科,作为采场结算依据。
第六章 矿山水文及工程地质
阿舍勒矿区属于简单水工地质区域,用一壁一顶清楚反映所揭露的水文地质工程地质现象 。水文工程地质工作与地质编录同时进行,密切配合,互相协作,在这就不详细叙述编录,水文工程地质注意要求如下:
1、素描图与地质编录素描图相同,同时进行,比例尺1:200。
2、划分水文地质工程地质界限(如干燥区、潮湿区、滴水区、淋水区等)。
3、统计坑道总涌水量、水温、PH值。
4、记录坑道出水点位置、流量、水温、PH值。
5、编录构造破碎带的充水现象。
6、统计裂隙点位置、裂隙率(必要时附裂隙玫瑰花图)。
7、室内整现场编录资料、编绘出正式的坑道素描图。

第七章 资料整理保存
阿舍勒铜矿矿山地质分为三个项目组:上采区项目组(600中段以上)、下采区项目组(400-600中段)、深部项目组(400中段以下)。各个项目组分管自己的项目所有资料。对于存档的资料必须做到自检、互检,以确保资料准确无误。下面就将资料归档程序从以下七个方面加以说明:
一、日常地质资料的归档
1、生产探矿是矿山地质工作的重点,各项目组应高度重视。钻探和坑探设计图纸,从设计到施工,都要按程序严格执行(从初审到复审,从整体设计到各单孔设计,都要将电子版图纸和纸质版图纸存档,且资料必须真实有效)。
2、对井下采掘巷道和坑内钻孔都要进行编录和采样,对特殊的地质现象,编录时要有照片或视频资料,所有最终资料进行存档。
3、向公司有关部门提供的各类地质图件,必须要有电子版和纸质版,经审核签字后方可外发,并将最终资料存档。
4、及时修改资源动态管理图,为矿体的二次圈定和储量升级做好准备,并将所改图件进行电子版存档。
二、地质样品分析台账的归档
1、对井下各工程(开拓工程、坑道钻孔)所采样品,所有化验结果必须整理到样品分析台账里,并把样品结果上图,二次圈定矿体。
三、月度各类资料的归档
1、各项目组每月23-24日做好下月的月度生产计划,并将电子版资料保存到当年的生产采掘计划台账里。
2、每月26-28号,做好<井巷工程报表>(地质部分)和<副产矿石及金属平衡报表>的填报,<副产矿石及金属平衡报表>须打印纸质版,经审核签字后方可外发,并将电子版和纸质版存档。
3、每月29-30日须做好<损失率和贫化率报表>的计算与填报工作,并将计算报表电子版存档。
4、各项目组要做好月度的工作总结,汇总后填报,并将电子版资料进行存档。
四、季度各类资料的归档
1、各项目组每季度要做好三级矿量的计算,汇总后填报,纸质版和电子版资料进行存档。
2、各项目组要做好每季度的工作总结,汇总后填报,并将电子版资料进行存档。
3、各项目组要做好每季度的地质储量核算,汇总后填报,并将电子版资料进行存档。
五、半年各类资料的归档
1、采场验收报表的填报是矿山地质工作的重点之一,各 项目组要严格填报采场验收报表并相互审核,在半年采场验收会议上经过大家一致认同后方可签字,将报表报于公司各部门,最终将纸质版和电子版资料同会议纪要一并存档。
2、同时将半年来上下采区已结束采场的地质平剖面图、凿岩设计电子版资料存入当年的采场验收台账里。
3、各项目组认真做好半年井巷工程报表(地质部分)的汇总与填报,互检以确保资料准确无误,将电子版资料存档。
六、年底各类资料的归档
年底各项目组必须将这一年来的所有工程加以汇总,主要包括全年井下的采掘工作面、结束的采场、向相关部门提供的地质平剖面图,以及各种报表等加以汇总,汇总资料互检以确保资料准确无误,并将所有纸质版资料和电子版资料审核后存档。
七、常见资料的归档
各个项目组对日常所用的地质资料,(如样品分析台账、中段地质平面图)做好日常保管工作,对要更新的地质图件,必须保存好底图。

第八章 日常和定期工作
新疆阿舍勒铜矿山地质工作质量管理主要从日常工作和定期工作两方面详细表述如下:
一、日常工作
1、对井下采掘坑道、坑内钻孔的及时进行了编录、采样,认真做好现场地质资料的搜集整理工作,资料必须互检。
2、工作现场发现的特殊地质现象和层位,要做详细的地质编录与影像资料并保留原始资料,及时通知地质综合研究人员到现场开展研究工作。
3、矿山地质工作不但为生产服务也必须结合综合地质研究工作;井下布置生产探矿与采矿工程时,加强与采矿厂沟通,尽可能兼顾采矿与地质综合研究的要求两方面的工作。
4、每半年把井下生产探矿现状并形成地质资料提交综合研究组。
5、所有地质图件必须统一图例、图幅。
6、每个中段结束,按国家规范准备好闭坑资料。
7、开采对比图每半年修改一次。
8、严格按地质采样规范进行坑道刻槽采样、坑内钻探采样、采场抓样及地表各类地质样品的采取工作。
9、认真填写地质样品采样卡片,并负责将地质样品送交化验室登记,按地质要求填写好送样编号、样品重量、样品化验元素。
10、编制生产探矿计划以及探矿设计;参与矿山开采设计与生产计划的制订,为其提供有关地质资料。
11、监督、检查矿山在开采过程中矿石的损失与贫化,最大限度地降低损失率和贫化率。
12、负责对副产矿石的日常管理工作
13、进行矿体储量管理,掌握储量变动情况。
14、收集、整理在生产过程中所获取的地质资料,并及时对矿体进行二次圈定。
15、按时向相关部门提供所需地质图件及其有关地质信息。
16、进行矿床地质的综合研究,总结成矿规律,指导成矿预测、生产勘探和采掘工作的进行。
17、分阶段按地质规范完成矿体储量的计算工作。
18、参与结束采场的现场验收工作。
19、负责结束采场验收报表的编制工作。
20、井下地质资料由各个项目管理人负责保管,每年年底资料汇总统一保管。
21、完成领导交办的其它工作。
二、定期工作
1、每月5日前:向总调度室填报上月资源消耗系数。
2、每月5日前:以OA形式向集团公司地勘处填报<动态管理数据>附表1至附表4。
3、每月23-24日:参与公司月度生产计划的制订,填报有关地质部分的报表。
4、每月24日:下午参加由质技科组织召开的金属平衡会议。
5、每月25日:参加公司月度工程验收工作。
6、每月26-27日:参与填报每月井巷工程量进度报表(地质部分)。
7、每月28日:填报副产矿石验收统计表和出矿量金属平衡表。
8、每月30日前:编制每月的损失率、贫化率月报表,并及时上报相门。
9、每月30日前:编制<中段工程一览表>,附<中/分段地质样品分析台账>提供数字化矿山办公室。
10、每季度更新可采储量、剩余资源量、储量变动台账、资源动态管理图。
11、每季度次月5日前:编制三级矿量统计报表,其中备采矿量表格提供相关部门。
12、每季度次月5日前:以OA形式向集团公司地勘处填报<动态管理数据>附表1至附表16。
13、每半年:组织召开半年结束采场验收会议,形成会议纪要后下发相关单位和部门。
14、每半年:参加公司组织的半年工程总验收工作并完成<井巷工程验收表>的汇总工作。
15、每年8-9月:对矿山剩余地质储量进行重新计算,为下一年公司生产计划和三年滚动计划的编制提供详实可靠的地质资料。
16、每年10-11月:编制和准备年度矿山储量年报及核查报告有关的地质资料、图件。
17、每年12月-次年2月初:国土资源部门所需的有关矿产资源储量方面的报表的填报工作。

第九章 结束
这次编写<矿山地质工作技术标准和工作方法>文章,主要是针对新疆阿舍勒铜业股份有限公司阿舍勒铜矿矿山地质工作而编写的。随着矿山的发展,部分章节有待补充和完善。由于时间仓促,加之本人专业水平有限 ,肯定会有不足之处,希望给予指正。

附表1: <采场出矿量统计表>
附表2:<采场验收报表>
附表3:<采场地质储量计算表>
附表4:<副产矿石验收报表>
附表5:<中段地质储量计算表>
附表6:<矿石损失与贫化综合台帐>
附表7:<***中/分段地质样品分析台账>
附表8:<三级矿量报表>
附表9:<钻探班报表>
附表:10:<坑道钻岩心编录表>
附表11:<剩余资源量台账>
附表12:<截止***0米以上剩余可采资源量表>
附表13:<截止***0米以上剩余地质储量汇总表>
附表14:<中段工程一览表>
附表15:<采场验收情况表>
附表16:<动态管理数据表>

采场出矿量统计表
编号:Q/ASELE1—404—表1 NO:
时间
计量出矿量(吨)
品　位(％)
金属量(吨)
备注
Cu
Zn
Cu
Zn

附表1

附表2:
采场验收报表

编号:Q/ASELE1—404— 表2 NO:
年 月 日
序号
项 目
矿量(吨)
品位(%)
金属量(吨)
备 注
Cu
Zn
Cu
Zn

一
采场矿房地质矿量

1
副产矿量

2
堑沟三角矿量

3
设计可采矿量

二
设计崩落矿岩总量

1
设计崩矿量

2
设计崩岩量

3
设计贫化率(%)

4
设计损失矿量

5
设计损失率(%)

三
验收消耗地质矿量

1
副产矿量

2
堑沟三角矿量

4
验收采场矿岩总量

5
验收崩落矿岩总量

①
验收崩矿量

②
验收崩岩量

6
自然垮落量

①
自然垮落矿石量

②
自然垮落围岩量

四
出矿量

1月

2月

3月

五
采场残留矿量

六
采场贫化损失率

1
贫化率(%)

废石混入量

2
损失率(%)

实际正常损失矿量(吨)

其中:一次损失

二次损失

其中:一次损失率(%)

二次损失率(%)

主管领导: 技术部: 采矿厂: 监察室:
企管科: 审核: 制表:

附表3:
中段各采场地质储量计算表
编号:Q/ASELE1—404— 表3
采场编号
中段(分段)面积(m2)
体重(t/m3)
矿量(吨)
铜
锌
备注
***中段/分段
***中段/分段
品位(%)
金属量(吨)
品位(%)
金属量(吨)

附表:4
年 月份副产矿石验收统计表
Q/ASELE1-404表4 年 月 日 NO:
序号
工程名称
矿石长度
设计断面
设计工程量
比重
设计矿量
实测断面
实测工程量
实测矿量
品位(%)
金属量(吨)
备 注
(米)
(米 2)
(米3)
(吨/米3)
(吨)
(米 2)
(米3)
(吨)
Cu
Zn
Cu
Zn

技术部: 审核: 统计:

附表5

中段地质储量计算表

编号:Q/ASELE1:404表5
年 月
NO:
勘探线
中段(分段)面积(m2)
矿块平均面积
块段高
块段体积
比重
地质储量
品位(%)
金属量(T)
备注
***中段/分段
***中段/分段
(m2)
(m)
(m3)
(T/m3)
(T)
Cu
Zn
Cu
Zn

附表6:
矿石损失与贫化综合台帐
编号:Q/ASELE1—404表6
年 月
NO:
采区
采矿
地点
储量级别
矿石类型
设计指标
应采地质矿量
采出地质矿量
采出矿石量
采下矿石损失
未采下矿石损失
总损失
采出矿石贫化
备注
损失
率(%)
贫化
率(%)
地质
矿量(t)
地质品
位(%)
围岩品
位(%)
采下地
质矿量(t)
地质品
位(%)
围岩品
位(%)
出矿
量(t)
带矿量(t)
合计量(t)
采出品位(%)
损失量(t)
损失率(%)
损失量(t)
损失率(%)
损失量(t)
损失率(%)
贫化量(t)
贫化率(%)
