OptiX OSN 3500智能光传输系统 安装手册

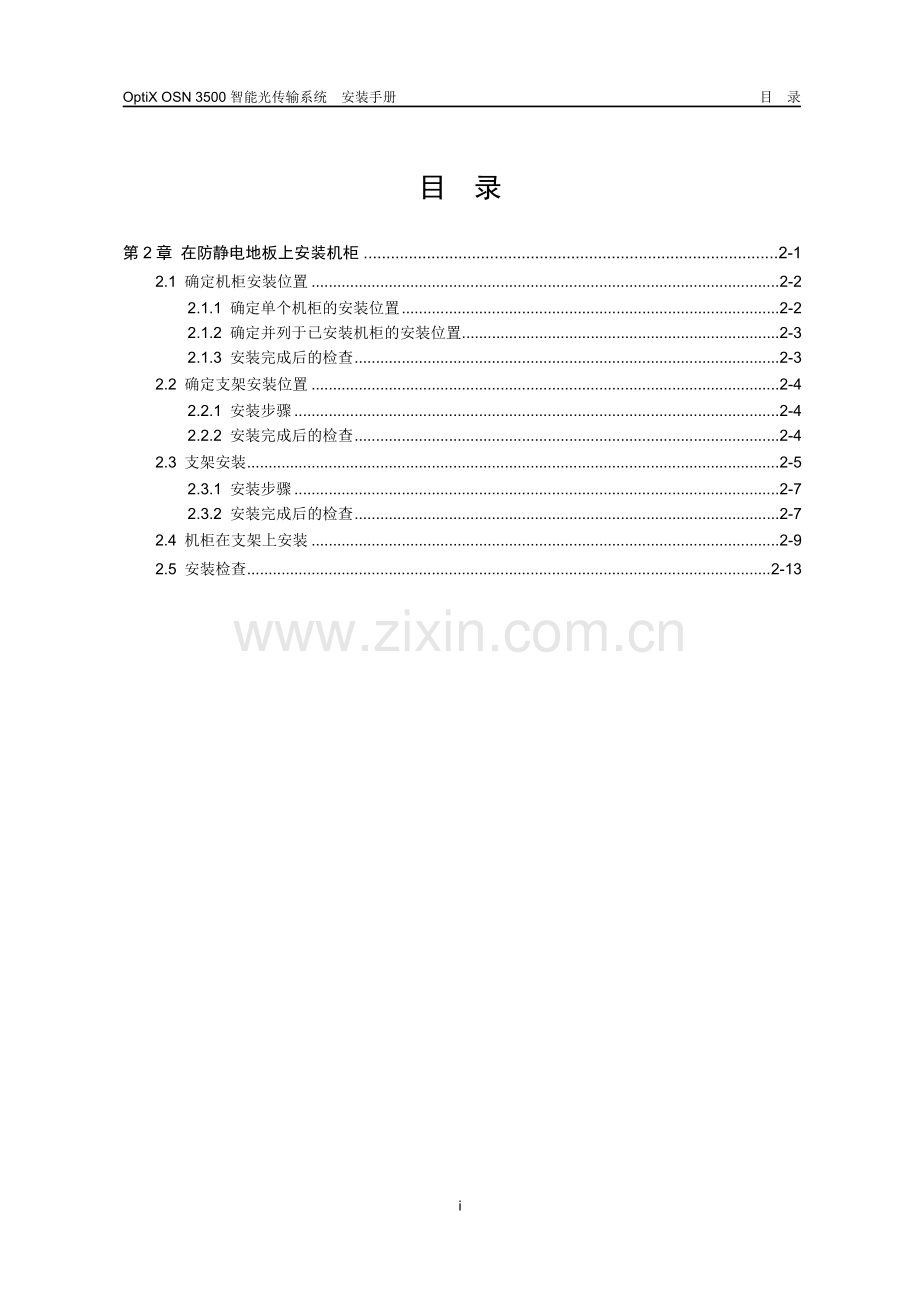

目 录
目 录
第2章 在防静电地板上安装机柜 2-1
2.1 确定机柜安装位置 2-2
2.1.1 确定单个机柜的安装位置 2-2
2.1.2 确定并列于已安装机柜的安装位置 2-3
2.1.3 安装完成后的检查 2-3
2.2 确定支架安装位置 2-4
2.2.1 安装步骤 2-4
2.2.2 安装完成后的检查 2-4
2.3 支架安装 2-5
2.3.1 安装步骤 2-7
2.3.2 安装完成后的检查 2-7
2.4 机柜在支架上安装 2-9
2.5 安装检查 2-13
ii

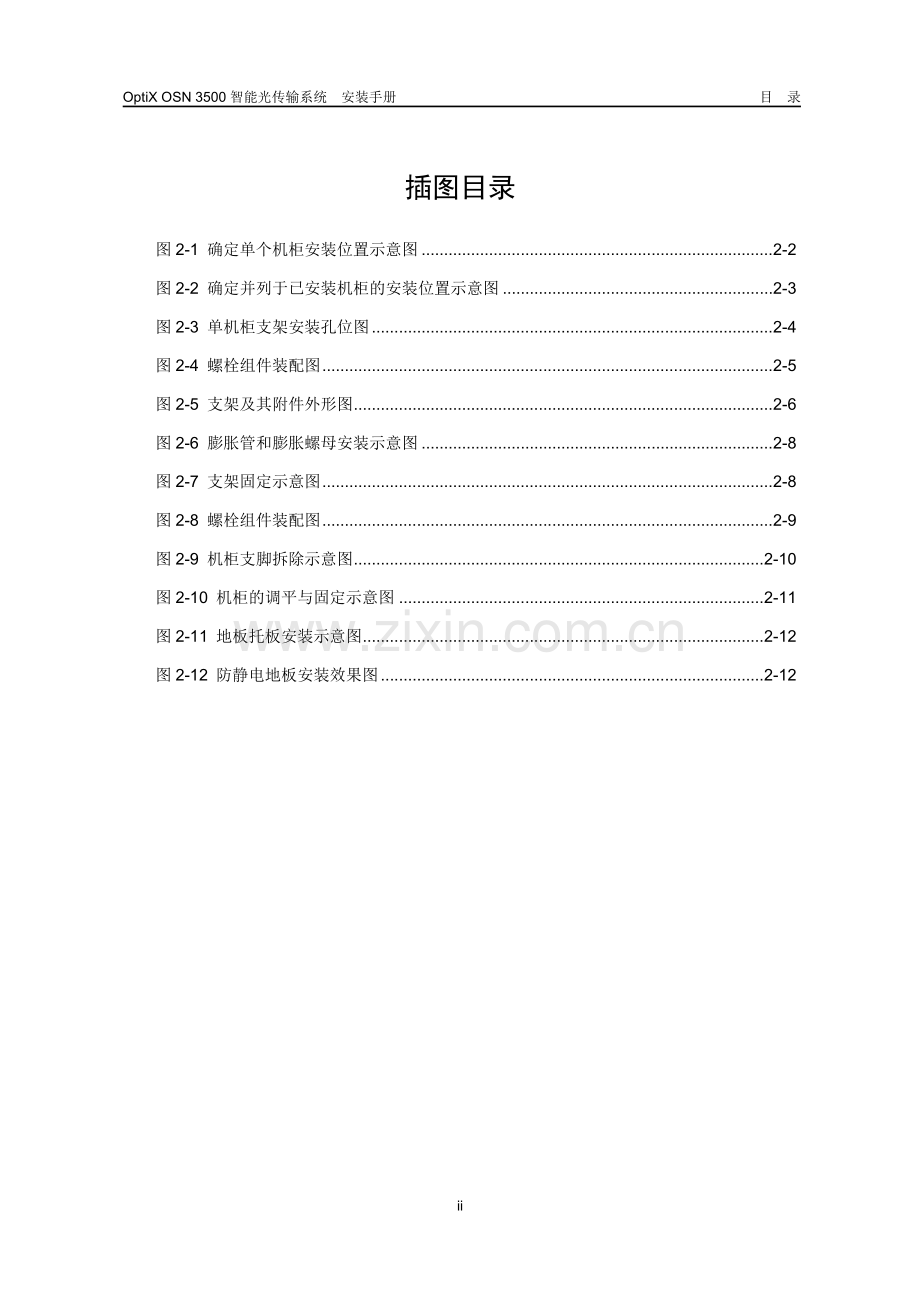

插图目录
图2-1 确定单个机柜安装位置示意图 2-2
图2-2 确定并列于已安装机柜的安装位置示意图 2-3
图2-3 单机柜支架安装孔位图 2-4
图2-4 螺栓组件装配图 2-5
图2-5 支架及其附件外形图 2-6
图2-6 膨胀管和膨胀螺母安装示意图 2-8
图2-7 支架固定示意图 2-8
图2-8 螺栓组件装配图 2-9
图2-9 机柜支脚拆除示意图 2-10
图2-10 机柜的调平与固定示意图 2-11
图2-11 地板托板安装示意图 2-12
图2-12 防静电地板安装效果图 2-12
OptiX OSN 3500智能光传输系统 安装手册
目 录
表格目录
表2-1 第2章内容 2-1
表2-2 支架规格及高度表 2-6
iii
OptiX OSN 3500智能光传输系统 安装手册
第2章 在防静电地板上安装
第2章 在防静电地板上安装机柜
概述
本章介绍在防静电地板安装机柜的安装流程、步骤和注意事项。
OptiX OSN 3500采用标准的300mm深机柜，符合欧洲电信标准协会（ETSI）的ETS300-119-3标准。
警告：
机柜比较沉重，安装机柜需要三个人以上。
本章简介
本章内容如 表2-1所示。
表2-1 第2章内容
标题
描述
2.1 确定机柜安装位置
确定机柜在机房内的安装位置
2.2 确定支架安装位置
根据机柜安装位置确定支架的安装位置
2.3 支架安装
支架安装的相关操作与步骤
2.4 机柜在支架上安装
机柜在支架上安装的相关操作与步骤
2.5 安装检查
检查机柜的安装效果，确认可以启动下一步安装
2.1 确定机柜安装位置
概述
本节将指导您如何在机房内确定机柜安装位置。机柜的安装位置因机柜数量和排放方式不同而不同，本节将介绍两种确定机柜安装位置的方法。
l 确定单机柜的安装位置；
l 确定并列于已安装机柜的安装位置。
警告：
确定机柜安装位置一定要准确！为保证机柜安装位置的准确，在阅读本节以前，请您首先阅读相关的施工技术资料，根据实际要求进行机柜的定位。
安装启动条件
l ETSI 300mm机柜和机柜安装附件（包括支架、固定附件等）已运输到工程现场；
l 施工技术资料含有机柜安装位置的施工图纸；
l 如果因为特殊原因无施工图纸时，则可按照现场客户要求来确定机柜的安装位置。
2.1.1 确定单个机柜的安装位置
步骤
操作
1
根据施工图纸标定机柜的位置，确定机柜安装基准点，并做出标记。
2
根据施工技术文件规定的方向，参考基准点划出600mm×300mm的长方形，并根据长方形划出机柜中心线。如图2-1所示。
1. 安装基准点
2. 机柜中心线
图2-1 确定单个机柜安装位置示意图
2.1.2 确定并列于已安装机柜的安装位置
步骤
操作
1
用铅锤确定已安装机柜侧面在地面的投影位置，并做出标记。
2
根据标记划出新机柜靠近已安装机柜侧的侧轮廓线。
3
根据已安装机柜的前轮廓线划出新机柜的前轮廓线（机柜正面），从而确定安装基准点的位置。
4
根据安装基准点划出如图2-2所示的600mm×300mm的长方形，并根据长方形划出机柜中心线。
1. 待安装机柜前轮廓
2. 待安装机柜中心线
3. 待安装机柜侧轮廓
4. 已安装机柜的位置
图2-2 确定并列于已安装机柜的安装位置示意图
2.1.3 安装完成后的检查
l 两排机柜之间距离不小于1米
l 机柜侧面与墙的距离不小于0.8米
l 机柜正（背）面与墙的距离不小于1米
l 机房应留有不小于1米宽的通道
l 机柜顶部出电缆孔正对准机房走线槽的下方
l 机柜安装位置正确，符合施工图纸的要求
2.2 确定支架安装位置
概述
本节将向您介绍如何确定支架的安装位置。
安装启动条件
机柜安装位置已经确定。
2.2.1 安装步骤
步骤
操作
1
以机柜中心线为中心基准，划出460mm×264mm长方形，长方形一边距离机柜后背45mm。如图2-3中虚线框所示。
2
虚线长方形的四个顶点即为支架的安装孔位，用标记笔做好记号。
& 提示：
为防止出现错误，在所有安装孔位确定后，需要用支架核对一次。
1. 机柜中心线
图2-3 单机柜支架安装孔位图
2.2.2 安装完成后的检查
l 支架安装位置正确，符合施工图纸的要求。
l 如果在安装过程中出现技术问题，请及时与华为技术有限公司联系。
2.3 支架安装
概述
本节将向您介绍支架的安装步骤和注意事项。
安装启动条件
支架安装位置与安装孔位已经确定。
安装材料
l S300A支架
l M12´60螺栓组，如图2-4
l 膨胀螺栓
注意：
每次螺栓装配时要加上平垫和弹垫，具体如图2-4所示。
参考说明
OptiX OSN 3500 采用S300A支架，如图2-5所示。
支架有4种规格：三种可调式与一种固定高度式。每种规格的高度调节范围如表2-2所示。
& 说明：
防静电地板高度指防静电地板的上平面距水泥地面的距离。
1. M12´60螺栓
2. M12弹垫
3. M12平垫
图2-4 螺栓组件装配图
1. 防静电地板高度刻度
2. 高度锁定螺栓（中间）
3. 螺栓M12×60
4. 高度锁定螺栓（两侧）
图2-5 支架及其附件外形图
表2-2 支架规格及高度表
规格
适用地板高度（mm）
Ⅰ
175～235
Ⅱ
236～355
Ⅲ
356～595
Ⅳ
根据地板高度定做（最低高度100mm）
2.3.1 安装步骤
步骤
操作
1
选用Ф16冲击钻头，用冲击钻在已定位的四个支架安装孔位打孔。打孔时要保证钻头与地面保持垂直，孔深在52mm-60mm之间，且各孔孔深一致。
注意：
打孔同时一定要采取措施防止灰尘扩散，推荐使用吸尘器在打孔时吸尘来防止灰尘扩散。
2
如图2-6所示，将需要安装的四个膨胀管和膨胀螺母垂直放入支架安装孔中，用橡胶锤直接敲打膨胀管使其全部进入地面。
注意：
膨胀螺母上的导向筋必须事先插入膨胀管的导向槽中，否则将导致膨胀螺栓无法正常安装紧固。
3
调节支架上的刻度指示，使之与防静电地板高度相同，紧固支架高度锁定螺栓至45N·m（牛顿米）。高度锁定螺栓的位置如图2-5所示。
注意：
紧固支架上高度锁定螺栓的顺序要先拧紧中间的高度锁定螺栓，然后再拧紧两侧的高度锁定螺栓。
4
将四个M12´60的螺栓套上弹垫、平垫穿过支架安装孔垂直插入地面中的四个膨胀螺栓孔中，紧固螺栓至45N·m（牛顿米）。如图2-7所示。
2.3.2 安装完成后的检查
l 支架安装正确，各种连接螺栓均要加平垫、弹垫并拧紧。
l 如果在安装过程中出现技术问题，请及时与华为技术有限公司联系。
1. 膨胀螺栓
2. 膨胀管
3. 膨胀管导向槽
4. 膨胀螺母
5. 膨胀螺母导向筋
图2-6 膨胀管和膨胀螺母安装示意图
1. S300A支架
2. M12´60 螺栓
3. 膨胀管
4. 膨胀螺母
图2-7 支架固定示意图
2.4 机柜在支架上安装
概述
本节将向您介绍机柜在支架上安装的安装步骤和注意事项。
安装启动条件
支架安装已经完成。
安装材料
l 绝缘垫板
l 垫片
l M12´30螺栓组
l M12´40螺栓组
注意：
M12´30螺栓装配时要加上平垫和弹垫，具体如图2-8中（a）所示。
为了保证与地面绝缘，M12´40螺栓还需要加上绝缘套，具体如图2-8（b）所示。
1. 螺栓
2. 弹垫
3. 平垫
4.绝缘套
图2-8 螺栓组件装配图
步骤
操作
1
机柜发货时带有支脚，安装前需要将支脚拆除。如图2-9所示。
2
将机柜放置到支架上；由于机柜较重，为保证安全，需要三个人以上放置机柜。注意，与不同类型和尺寸的机柜并柜安装时，应先装好机柜的侧门。
3
每台机柜下有2块绝缘垫板，将绝缘垫板铺放在支架上。如图2-10中 (a) 所示。
4
在绝缘板和支架之间添加垫片，调节机柜的水平度。将水平仪放置在机柜顶部平面两个相互垂直的方向，观察机柜是否达到水平状态。
注意：
调节水平的垫片如果插在绝缘垫板和机柜之间，则无法保证机柜与地的绝缘。
5
将M12´40螺栓组件穿过机柜的下围框，垂直插入支架的连接孔中，然后用扳手将螺栓拧紧。如图2-10中 (a) 所示。安装后效果如图2-10中 (b) 所示。
注意：
紧固螺栓应依次交叉进行，以减小螺栓与机柜间的应力。
6
测量支架和机柜间阻值，正常电阻值应该大于5MW。若测量电阻小于5MW，应拆除机柜，对绝缘零件进行检查。然后重新从步骤2开始安装。
7
将横托板和侧托板固定在支架上，具体如图2-11所示。
8
根据机柜周边的情况，切割并复原防静电地板，效果如图2-12所示。
注意：
多个同型号机柜同时并排安装时，允许不装中间机柜侧门，可以只安装并柜排两端的侧门。如果机柜安装时附近有其它型号的机柜，固定机柜前需要装上侧门。
1.支脚组件
图2-9 机柜支脚拆除示意图
1. 垫片
2. 绝缘垫板
3. 螺栓M12´40
图2-10 机柜的调平与固定示意图
1. 螺栓M12 ´30
2. 侧托板
3. 支架
4. 横托板
5. 机柜
图2-11 地板托板安装示意图
1. 机柜
2. 防静电地板
图2-12 防静电地板安装效果图
2.5 安装检查
在机柜安装之后应进行相关项目的检查，检查项目如下所示。
l 机柜放置应按工程设计图纸施工。
l 支架与地面、支架与机柜间固定的螺栓应全部正确安装，查看螺栓安装齐全，螺栓紧固，弹垫、平垫安装顺序正确。
l 公司配发的支架与机柜有绝缘配件时，机柜与支架间应达到绝缘要求，用户自制底座建议采取与地面或机柜绝缘措施。
l 机柜排列应紧密整齐，垂直偏差度应小于3mm。
l 主走道侧的机柜门板全部装上后，应对齐成直线，误差应小于5mm。
l 整行机柜表面应在同一平面上，机柜排列应紧密整齐，无凹凸现象。
l 机柜各部件安装螺栓都需加平垫、弹垫并拧紧。
l 设备各部件不能存在变形影响设备外观。
2-13
