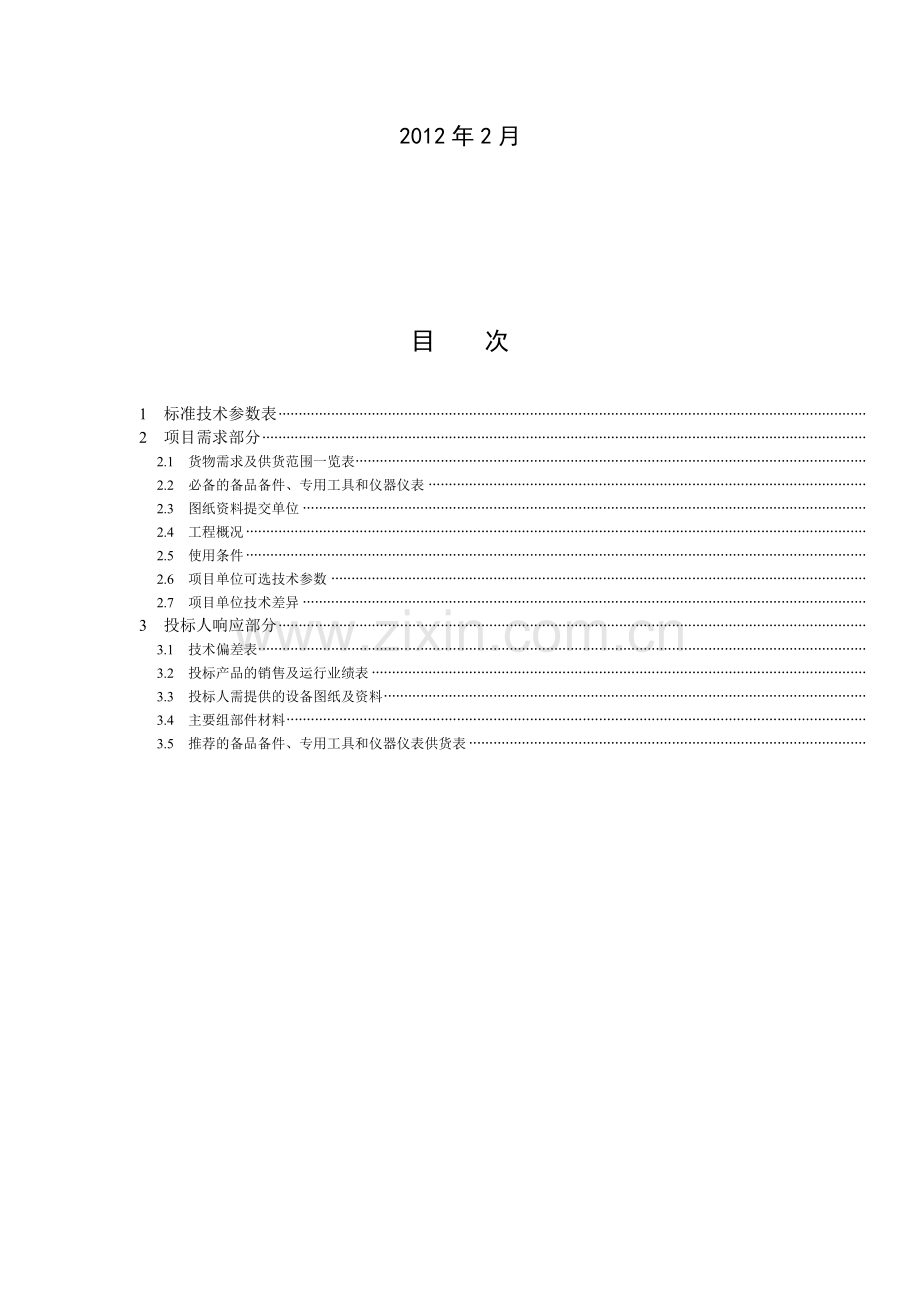

国家电网公司集中规模招标采购（总部统一组织，网省公司具体实施） 2011年第六批项目许昌供电公司新兴路10千伏架空线路入地改造工程（10kV）（电缆分支箱） A400-500061964-00002 技术协议许昌供电公司许昌电力设计院有限公司南阳飞龙电器制造有限公司 2012年2月目　　次 1　标准技术参数表 2　项目需求部分 2.1　货物需求及供货范围一览表 2.2　必备的备品备件、专用工具和仪器仪表 2.3　图纸资料提交单位 2.4　工程概况 2.5　使用条件 2.6　项目单位可选技术参数 2.7　项目单位技术差异 3　投标人响应部分 3.1　技术偏差表 3.2　投标产品的销售及运行业绩表 3.3　投标人需提供的设备图纸及资料 3.4　主要组部件材料 3.5　推荐的备品备件、专用工具和仪器仪表供货表 1　标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，应填写技术偏差表。“投标人保证值”应与型式试验报告相符。表1　技术参数响应表序号名称单位招标人要求值投标人保证值一电缆分支箱共用参数 1 额定工作电压 kV 12 12 2 1min工频耐压 kV 42 42 3 雷电冲击耐压 kV 75 75 4 额定频率 Hz 50 50 5 额定电流 A 630 630 6 额定短时耐受电流（2s） kA 20 20 7 额定峰值耐受电流 kA 50 50 8 额定负载开断电流 A 630 630 9 回路电阻 µΩ （投标人填写）（投标人填写） 10 外壳防护等级 IP33 IP33 二外壳参数 1 材质（项目单位填写）不锈钢 2 厚度 mm （项目单位填写） 2 3 颜色（项目单位填写）绿三负荷开关参数 1 额定电压 kV 12 12 2 1min工频耐压 kV 对地42，断口48 对地42，断口48 3 雷电冲击耐压 kV 对地75，断口8575 对地75，断口8575 4 额定电流充电开断电流 A 10 10 5 额定频率 Hz 50 50 6 额定电流 A 630 630 7 额定短时耐受电流（2s） kA 20 20 8 额定峰值耐受电流 kA 50 50 9 额定短路关合电流 kA 50 50 10 额定负载开断电流 A 630 630 11 额定闭环开断电流 A 630 630 12 电气寿命次 200 200 13 机械寿命次 5000 5000 14 回路电阻 µΩ （投标人填写）（投标人填写） 15 导体材质 T2铜 T2铜表1（续）序号名称单位招标人要求值投标人保证值 16 套管导体直径 mm ≥30 ≥30 17 控制合辅助回路1min工频耐压 V 2000 2000 18 操动机构型式手动手动四电缆附件参数 1 额定相对地电压（U0） kV 8.7 8.7 2 额定电压（U） kV 15 15 3 最高工作电压（Um） kV 17.5 17.5 4 局部放电水平（15kV） pC ≤10 ≤10 5 屏蔽电阻 kΩ ≤50 ≤50 6 屏蔽泄漏电流 mA ≤0.5 ≤0.5 67 结构类型屏蔽型可分离连接器屏蔽型可分离连接器 78 导体连接方式（螺栓式或插入式）螺栓式螺栓式 89 外屏蔽层接地电线截面积 mm2 2.5 五避雷器参数 1 额定电压 kV 17 17 2 最大持续运行电压 kV 13.6 13.6 3 标称放电电流 kA 5 5 4 直流1mA参考电压 kV ≥24 ≥24 5 0.75U1mA DC泄漏电流 µA ≤50 ≤50 6 5kA标称放电电流下残压 kV 45/50 45/50 7 2ms方波通量电流 A 150 150 8 大电流冲击耐受能力 kA 65 65 2　项目需求部分 2.1　货物需求及供货范围一览表表2　货物需求及供货范围一览表序号设备名称单位项目单位要求投标人响应型式、规格数量型式、规格数量 1 电缆分支箱，AC10KV，SF6负荷开关，6路，630A 台 12kV带开关 (电缆分支箱,AC10kV,SF6负荷开关,六路,630A) 见附图所示（普通分接箱），包含图中相关其他配置 16 12kV带开关 (电缆分支箱,AC10kV,SF6负荷开关,六路,630A) 见附图所示（普通分接箱），包含图中相关其他配置 16 2 台 12kV (电缆分支箱,AC10kV,两断路器,两负荷开关、六路,630A) （环分箱）见附图所示，包含图中相关其他配置。 3 12kV (电缆分支箱,AC10kV,两断路器,两负荷开关、六路,630A) （环分箱）见附图所示，包含图中相关其他配置。 3 3 4 5 2.2　必备的备品备件、专用工具和仪器仪表表3　必备的备品备件、专用工具和仪器仪表供货表序号名　称项目单位要求投标人响应规　　格单位数量规　　格单位数量 1 2 3 4 2.3　图纸资料提交单位表4　卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类许昌鲲鹏电力设计咨询有限公司许昌市莲城大道288号 461000 03742616448 2 1）技术协议签订后2周内，供货商应提供认可图纸。 2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商安装使用说明书试验报告其他资料图纸类许昌供电公司许昌市莲城大道288号 461000 03742616433 2 1）技术协议签订后2周内，供货商应提供认可图纸。 2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商安装使用说明书试验报告其他资料 2.4　工程概况 2.4.1 项目名称：新兴路10千伏架空线路入地改造项目 2.4.2 项目单位：许昌供电公司 2.4.3 工程规模：共用分接箱19台。 2.4.4 工程地址：新兴路 2.4.5 交通、运输：公路、铁路 2.4.6 工程布置：电缆线路配套 2.4.7 电气主接线：见附图 2.4.7　电气主接线：　单环网。 2.4.8　电力系统情况：中性点不直接接地。 1）系统标称电压：10kV。 2）系统最高电压：12kV。 3）系统额定频率：50Hz。 4）安装地点：　　　　　户外　　　。 2.5　使用条件表5　使　用　条　件序号名称单位标准参数值项目单位要求值投标人保证值 1 周围空气温度最高气温 ℃ +40 +40 +40 最低气温 -25 -25 -25 最大日温差 K 25 25 25 表5（续）序号名称单位标准参数值项目单位要求值投标人保证值 2 海拔 m ≤1000 ≤1000 ≤1000 3 太阳辐射强度 W∕cm2 0.1 0.1 0.1 4 污秽等级 III III III 5 覆冰厚度 mm 10 10 10 6 风速/风压 m/s/Pa 34/700 34/700 34/700 7 湿度日相对湿度平均值％ ≤95 月相对湿度平均值 ≤90 8 耐受地震能力（水平加速度） m/s2 0.2g 0.2g 0.2g 9 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值 kV ≤1.6 ≤1.6 ≤1.6 注　表中“项目单位要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。 2.6　项目单位可选技术参数项目单位应根据实际工程情况认真填写相应的技术参数响应表中可选择部分。表6　项目单位可选技术参数表序号名称单位招标人要求值投标人保证值 1 外壳材质不锈钢不锈钢 2 外壳厚度 mm 2 2 3 箱体颜色绿绿 4 导体连接方式（螺栓式或插入式）螺栓式螺栓式 5 2.7　项目单位技术差异项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在项目单位技术差异表中列出。表7　项目单位技术差异表（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值 1 2 …… 序号项目变更条款页码、款号原表达变更后表达 1 2 …… 3　投标人响应部分 3.1　技术偏差表投标人应逐项响应本采购标准规范中的要求，如有与本规范要求不一致的地方，应逐项在投标人技术偏差表中列出。表8　投标人技术偏差表序号项目对应条款编号技术规范书要求偏　差备注 1 2 3 4 3.2　投标产品的销售及运行业绩表表9　投标产品的销售及运行业绩表（近五年）序号型号额定电压额定电流回路数工程名称数量投运时间使用单位联系人联系电话 3.3　投标人需提供的设备图纸及资料投标文件中投标人应提供以下图纸及资料 1）电气主接线图。 2）外形尺寸图。 3）电缆分支箱详细的一次接线图及布置图。 3.4　主要组部件材料表10　主要组部件材料表产品型号组部件名称供应商名称原产地备注外壳 SF6负荷开关电缆附件避雷器带电指示器 3.5　推荐的备品备件、专用工具和仪器仪表供货表表11　推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名　称型号和规格单位数量制造商 1 2 3 4 需方: 许昌供电公司（盖章）设计方: 许昌电力设计有限公司（盖章）代表：代表：电话：电话：传真：传真： E-mail： E-mail：日期：日期：供方: 南阳飞龙电器制造有限公司（盖章）代表：文艺电话：0377-61561655 13608459398 传真：0377-61561000 E-mail：fldqjsb@ 日期：2012.2.13
