钢筋 分项工程作业指导书

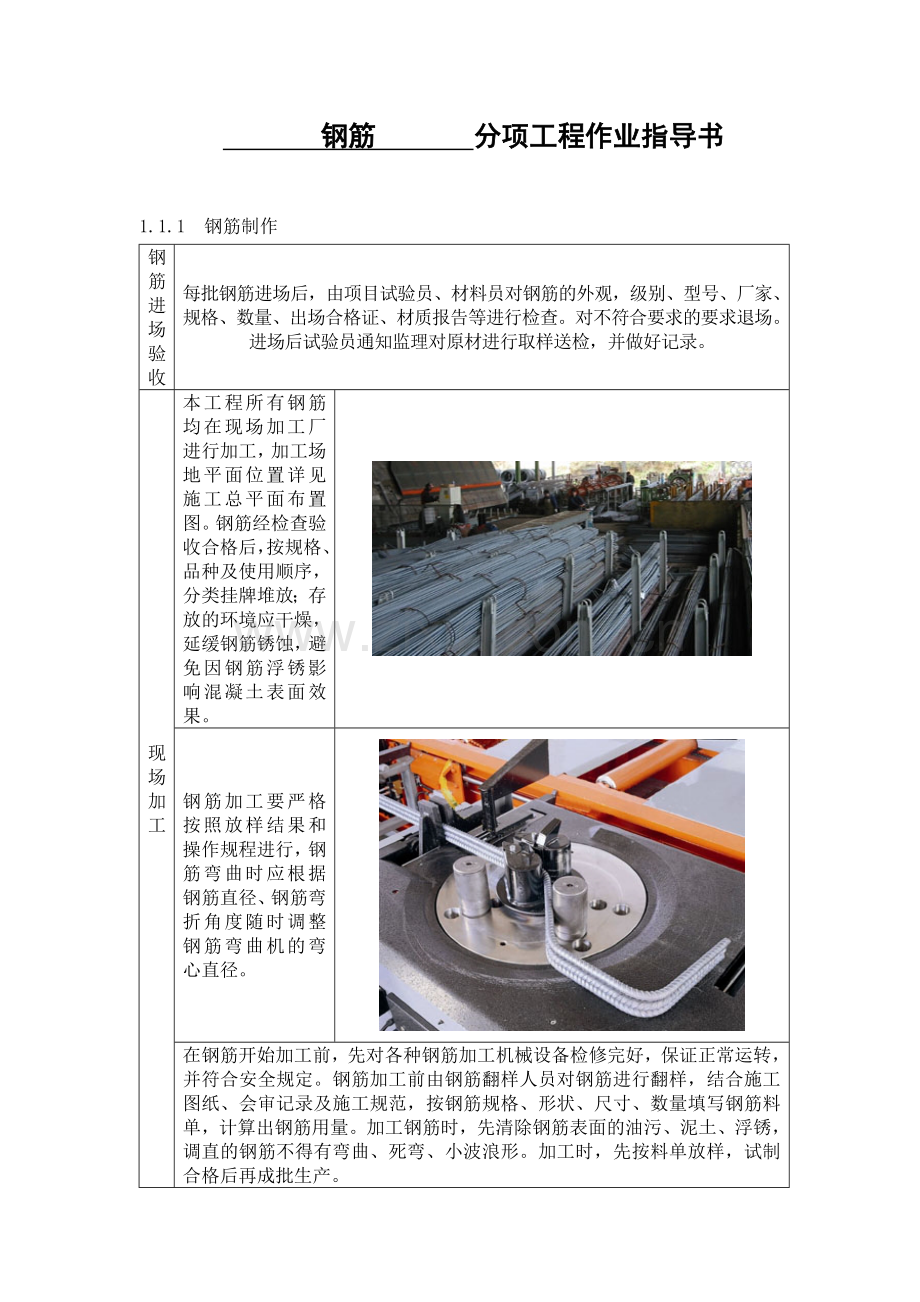

1.1.1 钢筋制作
钢筋进场验收
每批钢筋进场后，由项目试验员、材料员对钢筋的外观，级别、型号、厂家、规格、数量、出场合格证、材质报告等进行检查。对不符合要求的要求退场。进场后试验员通知监理对原材进行取样送检，并做好记录。
现场加工
本工程所有钢筋均在现场加工厂进行加工，加工场地平面位置详见施工总平面布置图。钢筋经检查验收合格后，按规格、品种及使用顺序，分类挂牌堆放；存放的环境应干燥，延缓钢筋锈蚀，避免因钢筋浮锈影响混凝土表面效果。

钢筋加工要严格按照放样结果和操作规程进行，钢筋弯曲时应根据钢筋直径、钢筋弯折角度随时调整钢筋弯曲机的弯心直径。

在钢筋开始加工前，先对各种钢筋加工机械设备检修完好，保证正常运转，并符合安全规定。钢筋加工前由钢筋翻样人员对钢筋进行翻样，结合施工图纸、会审记录及施工规范，按钢筋规格、形状、尺寸、数量填写钢筋料单，计算出钢筋用量。加工钢筋时，先清除钢筋表面的油污、泥土、浮锈，调直的钢筋不得有弯曲、死弯、小波浪形。加工时，先按料单放样，试制合格后再成批生产。

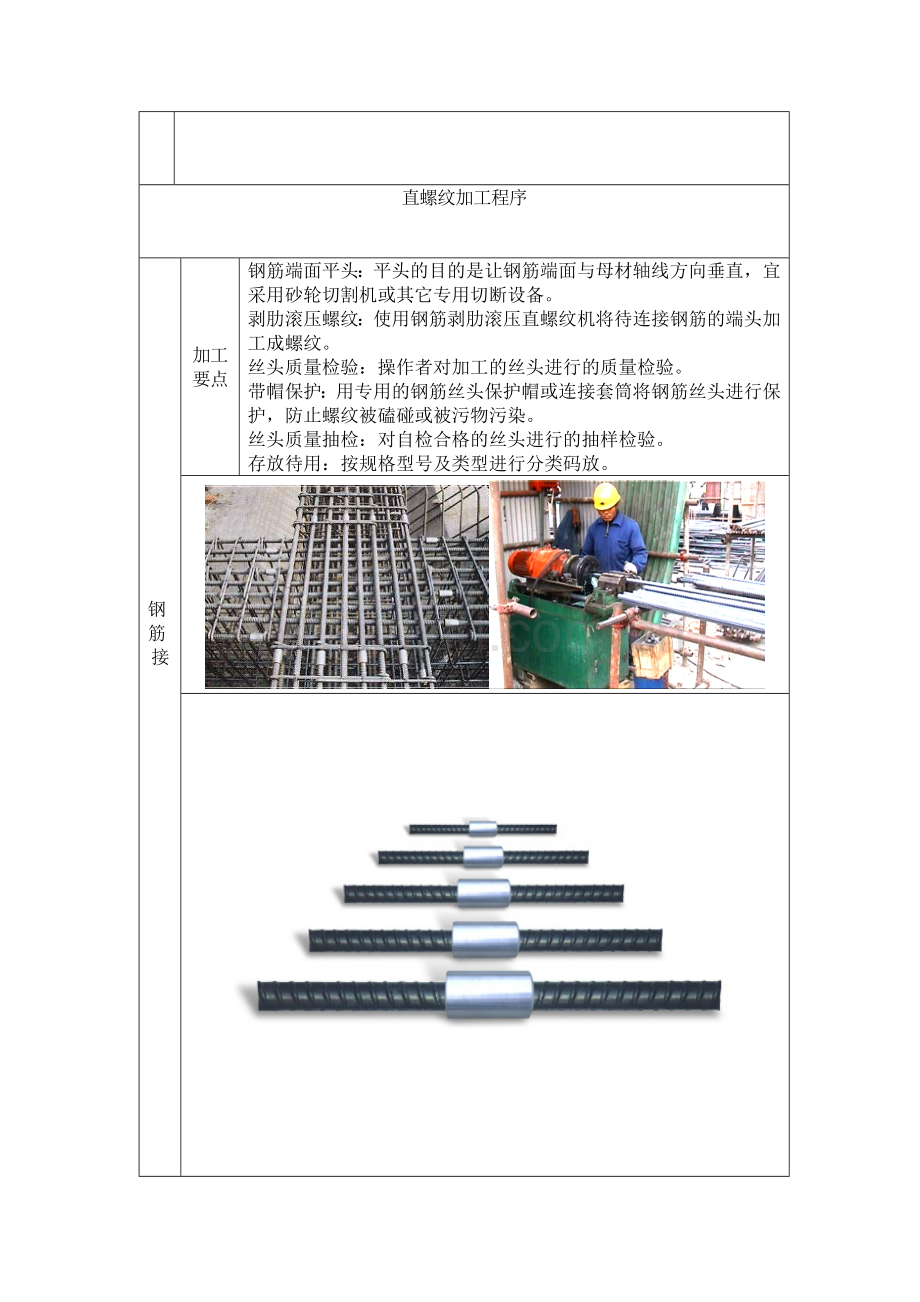

直螺纹加工程序

钢筋
接

加工
要点
钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宜采用砂轮切割机或其它专用切断设备。
剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。
丝头质量检验：操作者对加工的丝头进行的质量检验。
带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。
丝头质量抽检：对自检合格的丝头进行的抽样检验。
存放待用：按规格型号及类型进行分类码放。

1.1.2 钢筋绑扎
部位
简要说明
示意图
墙
体
钢
筋
为保证墙体双层钢筋横平竖直，间距均匀正确，采用梯子筋限位。为保证墙体的厚度，对拉螺杆处增加短钢筋内撑，短钢筋两端平整。在墙筋绑扎完毕后，校正门窗洞口节点的主筋位置以保证保护层的厚度。墙体钢筋搭接接头绑扣不少于3道，绑丝扣应朝内。

梁
柱
钢
筋
梁筋施工：主梁主筋→放梁定位箍→梁箍筋→次梁主筋→放梁定位箍→梁箍筋→混凝土垫块固定。
柱筋施工：立柱筋→套箍筋→连接柱筋→画箍筋间距→放定位筋→绑扎钢筋→塑料垫块。
剪力墙

墙、柱插筋示意图
板
钢
筋
板钢筋施工：弹板钢筋位置线→板短向钢筋→板长向钢筋→洞口附加钢筋→板负弯矩筋→塑料垫块固定（板钢筋底层与面层间采用钢筋马凳保证板的厚度）

钢筋保护层厚度：
为有效保障钢筋保护层厚度、控制露筋现象，要求使用塑料垫块、马凳。
1、梁、柱：按图一，卡子固定在梁、柱主筋上（梁底筋采用砂浆垫块）。
2、板：底筋使用图二所示垫块，面筋使用图三所示马凳。

梁柱筋卡子
板面筋马凳
板底筋垫块

：1.梁板（墙柱）节点处一般存在多层纵筋交汇的情况，此时应满足最外层纵筋保护层厚度，内 纵筋保护层比表中数值相应增加。
2.当基础梁（地下室地梁）侧面处于迎水面时，纵筋侧面保护层厚度当 b 小于 250时，取 35mm，当b大于250时，取50mm。
3.受力主筋的保护层厚度同时不得小于主筋直径。
4、板、墙、壳中分布钢筋的保护层厚度：10mm 。
5、、柱中箍筋和构造钢筋的保护层厚度:15mm 。

在施工中要注意主次梁钢筋的穿插避让关系，次梁钢筋在主梁钢筋上，主梁钢筋在下。具体筋绑扎见右图。

1.1.3 钢筋连
钢筋连接
本工程二级钢筋直径＞22采用采用直螺纹连接，梁筋16≤直径≥22采用对焊和电弧焊，墙柱筋16≤直径≥22采用电渣压力焊，直径＜16的钢筋采用绑扎搭接。
本工程三级钢筋直径≥20采用直螺纹连接，＜20的钢筋采用电弧焊。

·
6-9#楼墙柱钢筋采用帮扎搭接，以及梁贯通钢筋与支座钢筋采用抗震搭接，在绑扎过程中要注意接头百分率不得大于50%，
1.接头位置宜设置在受力较小处，在同一根钢筋上应尽量少设接头。
2.受力钢筋接头的位置应相互错开，当采用绑扎的搭接接头时，搭接接头连接区段的长
度为1.3倍搭接长度（见图一）。当采用焊接接头和机械接头时其连接区段长度为
35d（d为纵向受力钢筋的较大直径）且不小于500。位于同一连接区段内的受拉
积百分率应符合下表。

结构预留洞口施工要求：
1、楼板上的孔洞应预留。结施图上不表示板上≤250mm的孔洞，施工时应与有关工种配合预留。
2、当板上圆洞直径d及方洞宽度b（b为垂直于板跨度方向的孔洞宽度）不大于250时,受力
筋绕过洞边，不需切断,并可不设附加钢筋。当 250<d（或b）≤1000 时应按施工图设计要求加设洞边附加钢筋或小梁，孔洞每侧附加钢筋面积不小于孔洞宽度内被切断的受力筋面积的一半，且每侧≥2%%13110。加筋沿短跨通长,伸入支座内La;加筋沿长跨方向的长度=洞口长度+两侧各La。板内被洞口切断的钢筋应置于洞口加筋之上。
当洞口加筋在图中无具体注明时，按图三施工。
当楼板内预埋管线，而该处楼板无面筋时，需沿管线方向设置钢筋网，如图三 所示。

柱箍筋加密区范围:（包括暗柱）
柱子在绑扎过程中，除规范要求加密外，以下部位按要求加密.
（1）图五中所示非连接区，以及纵筋搭接，焊接和机械连接的范围。
（2）底层刚性地面上、下各 500 范围。
（3）一、二级框架角柱全高范围。
（4）楼梯间有中间平台相连的柱全高范围。
（5）柱净高与截面高度之比大于4的全高范围。
（6）设计图中注有加密的范围。
（7）柱箍筋加密间距为5d（搭接钢筋最小直径）或 100，取小值。
（8）框支柱全高加密。

地下室钢筋混凝土外墙:
1.墙内竖向钢筋可在施工缝处每隔一根错开500搭接,搭接长度应不少于L 。
梁柱节点箍筋
梁柱节点箍筋采用按下图预先点焊制成的箍筋笼，随绑扎后的梁筋一齐下沉至设计位置，保障柱头箍筋的位置、间距。

现场实物大样

现场实物大样
钢筋成品保护：楼板、屋面板混凝土浇筑前，必须搭设可靠的施工平台、走道。 在浇注混凝土时要有钢筋看护人员，并且及时将钢筋上的混凝土浆清洗干净如下相片所示：

施工走道

现场清理

述内容未尽事宜根据现场实际情况进行调整，请各班组严格按照上述内容进行施工。
所有现场施工管理人员统一按照此标准执行。
